Țeava de țevi: o parte invizibilă, dar foarte necesară a

Fiabilitatea și durabilitatea conductelor depinde nu numai de calitatea și etanșeitatea conexiunilor, dar și de rezistența fixării părților individuale pe perete sau pe podea. În plus, utilizarea tipului corect de cleme de furtun vă permite să evitați distrugerea, vibrația și deformarea sistemului finit.

Instrucțiunile furnizate în acest material vă vor permite să selectați și să achiziționați cele mai potrivite dispozitive pentru instalațiile sanitare sau sanitare.

Caracteristicile de design ale elementelor de fixare

Cleme pentru furtunuri

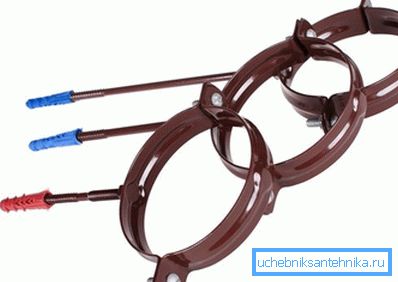

Aceste tipuri de produse sunt utilizate pentru a fixa peretele, podeaua sau tavanul conductelor sistemului de canalizare. În plus, același design are un suport pentru țevi de scurgere.

Clema vă permite să fixați ferm părțile individuale, prevenind în același timp designul de stres și deformarea liniară.

Dispozitivul de fixare constă din trei elemente principale:

• o formă rotundă sau semicirculară;
• clema care permite fixarea unei țevi;
• cu care elementul este fixat în perete.

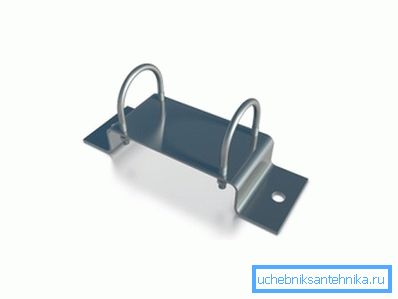

Fiți atenți! Există cleme de prindere mai complexe. De exemplu, un suport pentru tub K939 este o placă metalică de formă complexă, dotată cu două suporturi semicirculare. Această formă de detaliu este necesară pentru instalarea pe coloane sau pereți de configurație complexă.

Materialul pentru șapă este de obicei din material plastic sau metal:

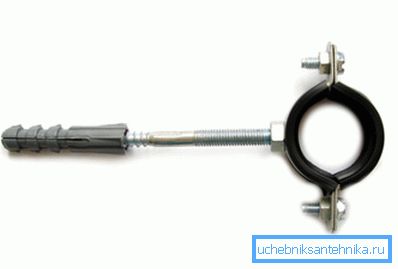

1. Cravată metalică - este un element divizat format din părțile superioare și inferioare, care sunt înșurubate împreună. Există, de asemenea, un suport decorativ cromat de 25 mm, care permite fixarea țevilor de apă peste acoperirea decorativă a pereților. Clemele metalice sunt adesea echipate cu garnituri din cauciuc care atenuează oscilațiile țevilor în timpul funcționării, ceea ce reduce nivelul de zgomot produs de acestea. Bolțurile sunt utilizate pentru a conecta cele două elemente detașabile ale clemei. Suportul decorativ pentru țevi de 20 mm și 25 mm este echipat cu un cap special care nu încalcă aspectul atractiv al acestor elemente.

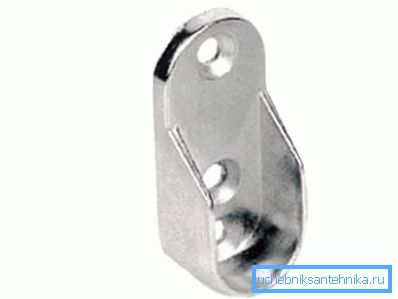

1. Suportul pentru cravată din plastic poate fi detașabil (fixat cu cârlige) sau dintr-o bucată (în formă de U). În acest din urmă caz, conducta este introdusă pur și simplu în dispozitivul de fixare până când se oprește. Un astfel de sistem permite fabricarea de cleme pentru părți de formă complexă. De exemplu, un suport pentru un tub oval poate fi realizat în întregime din plastic.

Ansamblul de montare este situat în partea de jos a piesei.

Există, de asemenea, mai multe soiuri:

• În formă de T - fixarea se face cu un diblu sau o piesă cu șurub (șurub sau ancoră);
• În formă de L - dispozitivul de fixare este îndoit la un unghi de 90 de grade.

Tipuri de elemente de fixare

Există astfel de tipuri de elemente de fixare:

Indiferent de tipul clemei, dispozitivele de fixare sunt împărțite în două tipuri principale:

1. Grea. Dispozitivele de prindere sau de susținere sunt utilizate pentru aceasta. Acestea sunt instalate pe clopotul unei conducte de canalizare, a unui cuplaj sau a unei alte părți formate. Sarcina principală este de a asigura durabilitatea și fiabilitatea la intersecție.
2. Plutitoare. Aici trebuie să instalați ghidaje și tipuri de suporturi de sprijin. Diametrul șapei trebuie să fie mai mare decât dimensiunile conductei. În acest caz, detaliile rețelei de canalizare pot fi deplasate în direcția longitudinală, evitând astfel distorsiunea de temperatură a sistemului de drenaj.

Sfat! Pentru a evita deformările, este, de asemenea, necesară instalarea corectă a sistemului de canalizare. În special, atunci când se introduce capătul neted al unei țevi în mufa celuilalt, trebuie prevăzut un spațiu adecvat de 1 cm.

Caracteristici ale suporturilor pentru țevi de montaj

Instalarea independentă a sistemului de canalizare ar trebui să respecte anumite reguli.

În caz contrar, sunt posibile accidente, costul fixării care depășește cu mult costul elementelor de fixare.

1. Instalarea unui sistem de evacuare a apelor reziduale menajere într-o încăpere încălzită trebuie să se realizeze prin fixări fixe instalate la îmbinări și fitinguri. În acest caz, nu vă puteți teama de deformările liniare ale materialului plastic.

1. Suporturile plutitoare, care permit compensarea dilatării liniare a conductei, sunt necesare pentru fixarea țevilor de scurgere utilizate pentru colectarea și transportul efluentului fierbinte (temperatura apei este peste 80 grade Celsius). În acest caz, schema de montare mobilă va proteja piesele de deformare și distrugere.

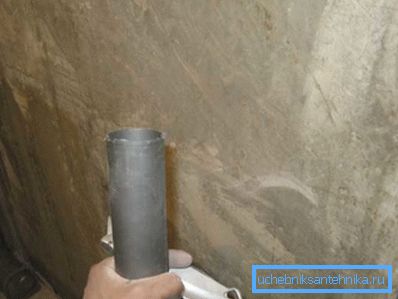

2. Înainte de instalarea conductelor pe toate suprafețele se recomandă aplicarea unei linii centrale, care va servi drept îndrumare în etapa de instalare. Acest lucru vă permite să vă asigurați în prealabil respectarea pantei corecte, pentru a calcula lungimea necesară a pieselor, numărul de fitinguri și clemele de fixare. Apoi, elementele de ghidare sunt atașate la perete, iar suportul și crimpul sunt montate împreună cu țevile.

1. În timpul instalării, piesele de canalizare sunt introduse în elementele de prindere libere, astfel încât acestea să poată fi deplasate în direcția longitudinală. Fixarea rigidă finală poate fi efectuată numai după terminarea procesului de asamblare a întregului sistem.
2. Distanța dintre unitățile individuale de montare se calculează pe baza numărului de piese în formă. Dacă există o secțiune lungă de țeavă, care nu este echipată cu robinete, cuplaje, revizii etc., pasul dintre elementele de fixare adiacente nu trebuie să fie mai mare de 2 metri.

Sfat! Cea mai fiabilă cale de a fixa conductele este de a le monta într-un zid de beton sau piatră. Clame - doar un compromis și o soluție mai ieftină.

concluzie

Repararea cu grijă a părților conductei de pe perete garantează nu numai fiabilitatea, ci și confortul de operare a rețelei de canalizare. Zonele lungi nefixate vibrează puternic și produc sunete neplăcute.

Pentru mai multe informații despre instalarea rețelei de canalizare puteți găsi în videoclipul din acest articol.
