Țeavă pentru țeavă de profil: caracteristici de proiectare

În acest articol vom vorbi despre cum să realizăm o țeavă de țeavă pentru o țeavă de profil folosind materialele disponibile. În plus, luăm în considerare caracteristicile structurale care unesc toate desenele pentru bobina de țevi pentru conducta de profil.

Dar, pentru început, vom determina caracteristicile de funcționare a dispozitivului.

Caracteristicile aplicației

Nu este un secret faptul că țeava metalică de profil este un material de construcție necesar pentru instalarea unor astfel de obiecte, cum ar fi sere, case de vară, copertine etc.

Bineînțeles, este ușor să cumpărați produse din metal uzate sau uzate dintr-un profil curbat, dar prețul unei astfel de achiziții va fi ridicat. Puteți încerca să schimbați configurația metalului gol cu ​​propriile mâini. Dar va duce la deformarea produsului și, mai precis, la zdrobirea pereților.

Soluția la această problemă va fi benderele de țevi pentru țeava de profil. De ce casa? Motivul pentru alegerea unui dispozitiv de casă este evident - este faptul că o mașină realizată corect de mână va fi un ordin de mărime mai puternic și mai durabil decât gama de dispozitive necostisitoare oferite.

Principiul dispozitivului este simplu: se pune un metal gol cu ​​o formă transversală dreptunghiulară sau rotundă între arbori, a căror poziție variază în funcție de unghiul dorit de îndoire. Mai mult, arborii sunt acționați, datorită cărora țeava este laminată și îndoită în modul dorit.

O caracteristică a tuturor mașinilor de îndoire a țevilor este aceea că sarcina mecanică a piesei de prelucrat este distribuită treptat și în mod egal în diferite puncte, datorită cărora nu are loc îndoirea pereților.

Designul mașinii de îndoire a țevilor

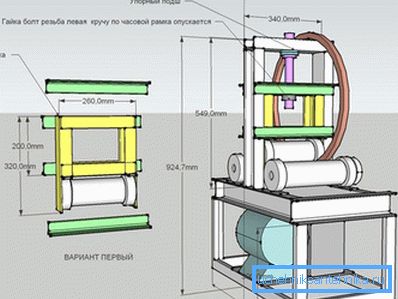

Desenele benderului de țeavă manuală pentru o conductă de profil pot diferi în funcție de tipul dispozitivului și de caracteristicile acestuia.

Elementele obligatorii în construcția modificărilor cu acționare manuală sau hidraulică sunt:

• cadru (cadru) pe care sunt montate toate componentele;
• placa inferioară și superioară;
• două sau mai multe opriri de țevi;
• copaci;
• cilindru hidraulic sau poartă prevăzută cu un mâner.

Cadrul pe care sunt montate toate componentele poate fi de două tipuri:

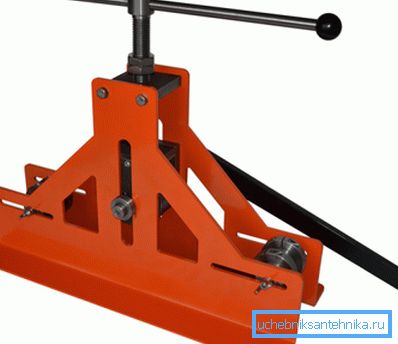

• tip închis caracteristică a dispozitivelor fabricate;
• tip deschis datorită simplității dispozitivului, este tipic pentru majoritatea dispozitivelor improvizate.

Important: Întreținerea manuală a instrucțiunilor dispozitivelor cu cadru deschis este de ordinul ordinii de mărime mai simplă decât efectuarea unor operații similare pe un cadru închis. Dar în al doilea caz, funcționarea este mai sigură, deoarece practic nu există componente mobile deschise.

Caracteristici tehnologice

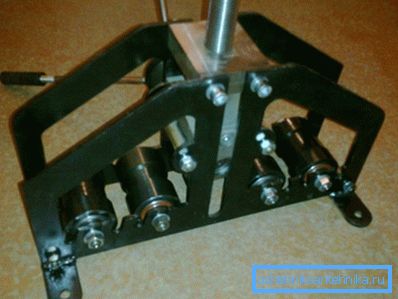

Separat, ar trebui să fie remarcat forma, care este arbori diferiți pentru conducta de profil benders pipe. Dacă, atunci când se lucrează cu țevi cu secțiune circulară, se folosesc arbori cu crestătură rotunjită, atunci secțiunile laminate pot fi îndoite folosind arbori cu configurația de decupare adecvată (a se vedea și articolul Fitinguri pentru țevi din plastic - o prezentare generală a opțiunilor principale și a caracteristicilor acestora).

Cu toate acestea, luând în considerare faptul că laminarea profilelor în timpul îndoirii nu implică necesitatea de a sprijini pereții laterali, puteți utiliza arbori a căror lățime va fi de multe ori mai mare decât lățimea profilului, ceea ce, din motive evidente, este imposibilă la prelucrarea țevilor rotunde.

Subtilitățile auto-producției

După ce am luat în considerare principiul de funcționare și caracteristicile dispozitivului, este timpul să decideți cum să faceți o mașină de îndoire a țevilor pentru o țeavă în formă proprie pe cont propriu.

Pentru a asambla un simplu bender de țevi manual, sunt necesare următoarele unelte și materiale:

• mașină de sudat;
• cleme;
• LBM "bulgară" cu discuri pentru tăierea metalului;
• măsurări pătrate și benzi;
• canal de tăiere sau unghi de oțel (dimensiunea este selectată în funcție de dimensiunile țevilor);
• un bolț mare și o piuliță cu un fir adecvat (cea mai bună soluție ar fi poarta, complet îndepărtată de o presare manuală inutilă);
• 6 lagăre unidimensionale mari;
• o grosime de perete cu un diametru exterior care corespunde diametrului interior al rulmentului;
• tijă de legătură din oțel inutilă cu un asterisc de pe bicicletă;
• un pinion suplimentar de bicicletă de pe roata din spate;
• lanț de biciclete.

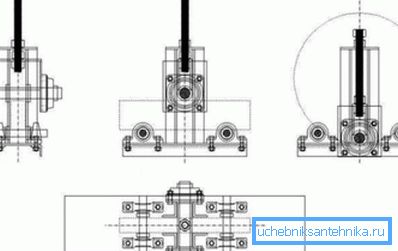

După ce toate instrumentele și materialele sunt pregătite, puteți începe să lucrați. De exemplu, vom folosi următoarea schiță a unui brăzdar improvizat pentru țevi în formă de țeavă.

Instrucțiunea de asamblare este simplă și constă în următorii pași:

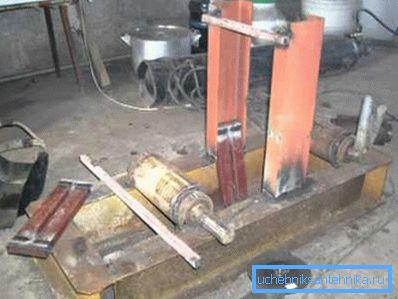

• Din canal am tăiat semifabricatele pentru fabricarea cadrului orizontal și le-am sudat într-un cadru solid. Dacă există o placă metalică solidă de dimensiuni adecvate, este posibilă simplificarea și accelerarea semnificativă a instalării.
• Semanțele pentru ghidajele verticale sunt tăiate din canal și sunt sudate într-un fel de ghilotină în formă de "U". Ghidajele verticale sunt sudate pe cadru așa cum se arată în desen.
• În etapa următoare, rulmenții sunt sudați pe cadru. Dacă există rulmenți de această configurație, așa cum se arată în desen, puteți folosi o îmbinare cu șurub, nu sudată.

• În bara transversală superioară a ghidajelor verticale se găsește o gaură sub poartă. O piuliță precentrată este sudată peste orificiu.
• Un tub este introdus în orificiile rulmenților montați pe cadru, tăiați astfel încât la fiecare capăt să fie lăsat un capăt de 2-3 cm. Prindeți țevile prin sudare, astfel încât să se rotească în jurul axei lor, dar să nu meargă dintr-o parte în alta.
• Apoi, asamblam din lagăre, resturi de țeavă și canal unitatea superioară, care de-a lungul ghidajelor va fi coborâtă în jos și exercită presiune asupra țevii curbe. Planul superior al acestui nod este proiectat să se sprijine pe capătul porții și să preseze întregul nod, mutându-l în pat.

• Dotăm două rulmenți fixați pe o parte a patului cu roți dințate, care sunt sudate la capetele conductelor.
• Fixăm pârghia de bicicletă cu axul pedalei la una dintre stele, care va funcționa ca un mâner.

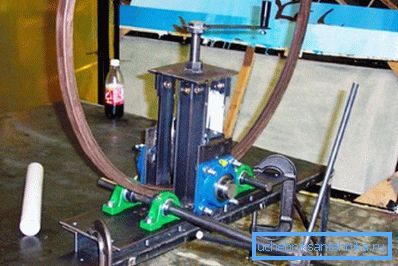

• Între asteriscuri întindem lanțul și dispozitivul este pregătit pentru funcționare.

Important: Nu am indicat în mod specific dimensiunile exacte, deoarece astfel de instalații sunt făcute din ceea ce este la îndemână. Cu toate acestea, încercați să vă asigurați că grosimea metalului utilizat nu este mai mică de 2-3 mm.

concluzie

Acum știi cum să faci un bender manual de țevi, care poate fi aplicat la fermă. Puteți găsi mai multe informații utile vizionând videoclipul din acest articol (vedeți și articolul Fitinguri pentru țevi din oțel - analizăm toate caracteristicile).
