Care ar trebui să fie panta canalului

Pentru a asigura evacuarea obișnuită a apelor uzate, panta sistemului de canalizare la 1 metru în conformitate cu SNiP 2.04.01-85 * trebuie să fie de 2 cm, însă aceste standarde se aplică unei garnituri cu diametrul de 100 mm. În plus, pentru a optimiza îndepărtarea tuturor deșeurilor solide și pentru a maximiza apariția blocajelor, trebuie respectată o anumită ordine pentru întoarcerea și trecerea de la șinele până la planul vertical.

Acest lucru va fi discutat mai jos, adică vom analiza regulile de instalare a sistemelor de canalizare externe și interne într-o casă și / sau un apartament privat și vă vom arăta și videoclipul din acest articol.

Canalizare de canalizare

Nuanțele structurii interne

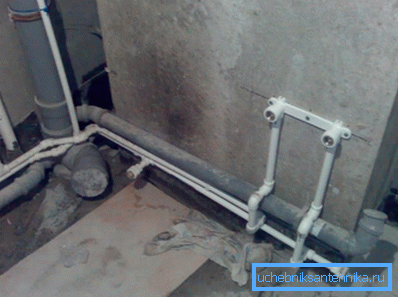

Notă. În apartament și într-o casă privată, instrucțiunea recomandă utilizarea țevilor din plastic cu diametrul de 50 mm și 100 mm pentru cablarea internă. O secțiune mai mare este folosită numai pentru toaletă, în timp ce conductele de 50 mm sunt necesare pentru toate celelalte instalații sanitare. În plus, pentru mașinile de spălat și mașinile de spălat vase se utilizează un diametru de 32 mm.

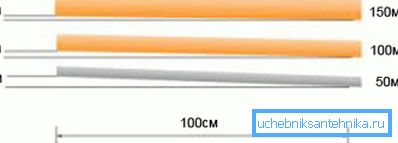

• În apartamentul unei clădiri cu mai multe etaje, sistemul de canalizare a deșeurilor ocupă un spațiu minim, totuși panta sistemului de canalizare internă trebuie să respecte normele și normele sanitare., indicat în SNiP 2.04.01-85 * și vedeți astfel de numere pe imaginea schematică cu semnătura optimă a semnăturii.
• În apartamente, toaleta este de obicei conectată direct la tee., care este amplasat pe șine, dar uneori (mai ales la etajele întâi) este nevoie să se instaleze o supapă de reținere. În astfel de cazuri, va trebui să redirecționați orizontal o conductă de 100 mm pentru introducerea supapei, deci nu trebuie să uitați panta de 20 mm, deși dispozitivul de blocare este setat la un nivel într-o poziție strict orizontală.
• Pentru țevi de 50 mm, panta este de 3 cm pe metru liniar, dar în secțiuni scurte poate fi mărită, deoarece în acest caz deșeurile solide nu sunt menite. Singurul sistem de canalizare din apartament fără pantă este un canal de 32 de milimetri pentru o mașină de spălat și / sau mașină de spălat - există apă forțată care se stinge, prin urmare, gradul planului nu este decisiv.
• Într-o casă privată, traseele canalului pot fi mai mari de 4 metri, deci ar trebui să li se pună la dispoziție revizii pentru a elimina posibilele blocaje.. În plus, ar trebui să fie evitate se întoarce 90? - în acest scop, este mai bine să folosiți două accesorii de colț de 45 ° fiecare. Rotiți 90? Este optimă numai pentru șobolani atunci când se deplasează într-un plan orizontal. De asemenea, fitinguri pivotante pentru 90? relevante în apartament pentru țevi de 50 mm și 32 mm - există distanțe scurte și, prin urmare, posibilitatea blocării este minimă.

Cablajul extern

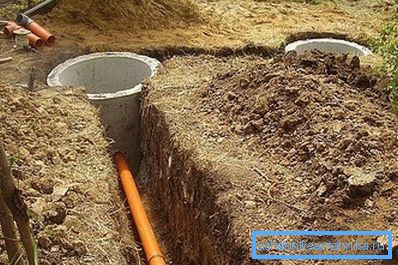

Acum, să trecem la aspectul din curte, unde panta maximă a sistemului de canalizare exterioară este exact aceeași ca în cameră și depinde direct de diametrul conductelor. Pentru uz privat, de regulă, se aplică o secțiune transversală de 100 mm și 150 mm, ceea ce înseamnă că panta optimă va fi de 2,0 cm și 0,8 cm, iar maximul - 2,5 cm și respectiv 1,3 cm. Ar trebui să ne amintim că prețul materialului nu are absolut nicio valoare.

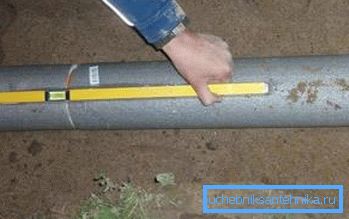

Notă. Calitatea instalației de comunicații depinde de întrebarea în ce direcție trebuie să existe un sistem de canalizare. De fapt, dacă panta este mai mică decât norma, atunci presiunea slabă a apei care curge prin gravitație nu va putea spăla deșeurile solide (fecale), iar dacă rata este prea mare, atunci apa nu va avea timp să o facă. Se pare că în ambele cazuri se va forma un tort pe pereții interiori ai țevii și vor fi blocate la rândul lor.

În ceea ce privește virajele, se utilizează și accesorii pentru 32? și 45?, dar pentru a transforma 90? utilizați două conexiuni unghiulare de 45 °. La fel ca în încăpere, amenajarea este de 90? relevante numai pentru creasta atunci când se deplasează la un plan orizontal.

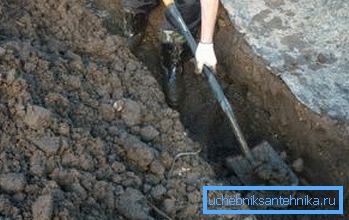

Adâncimea șanțului în acest caz va depinde de doi factori - este punctul maxim de înghețare a solului în regiune și distanța de la casă până la rezervorul septic (jgheabul).

De exemplu, dacă punctul de îngheț este la o adâncime de 70 cm, atunci la ieșirea din clădire pentru o țeavă de 100 mm, șanțul va avea 90 cm (10 cm pe diametru și 10 cm la o distanță de nivelul critic). Dar canalizarea fără pantă nu poate fi, prin urmare, dacă distanța până la rezervorul septic este de 20 m, atunci rezervorul septic, această adâncime va fi 70 + 20 * 2 = 110 cm.

În plus, ar trebui să existe o pernă de nisip în partea inferioară a șanțului - aceasta permite așezarea la un anumit nivel și distribuirea uniformă a zonei țevii pe teren. În consecință, adâncimea brută a șanțului (fără pernă de nisip) ar trebui să fie de cel puțin 5-10 cm mai mult.

La amenajarea unei zone suburbane, panta sistemului de canalizare conform SNiP depinde și de diametrul conductelor și respectă normele și regulile specificate mai sus în text. De asemenea, aici este necesar să se observe adâncimea garniturii și, de vreme ce precipitațiile sunt asociate de obicei cu instalațiile sanitare, este obligatoriu să se instaleze o supapă de reținere a apei menajere.

Dacă furtuna este făcută sub formă de jgheab, atunci panta trebuie să fie de cel puțin 5-10 mm pe metru liniar, dar aceasta este dacă există o grila protectoare deasupra, ca în fotografia de mai sus. Dacă nu există protecție, iar resturile (frunzele) pot intra în jgheab, atunci panta ar trebui să fie mărită la 2 cm.

concluzie

Respectând panta maximă și minimă a canalului de evacuare în timpul instalării, puteți obține o ieșire bună de apă din băi, ceea ce împiedică apariția mirosurilor neplăcute. De asemenea, nu reduceți diametrul țevii de-a lungul scurgerii - aceasta va duce la blocări.
