Ce este un fir de țeavă și un centimetru

În desemnarea diametrelor țevilor care utilizează inci, dimensiunea canalului diferă de cea convențională. Adesea acest lucru este confuz pentru începători. Apoi, considerăm ce constituie acest sistem de calcul, cum se traduce în milimetri și ce grosime de inci este.

Informații generale

Inch este o unitate de măsură care a existat de sute de ani. În plus, în această perioadă sa schimbat de mai multe ori.

De exemplu, următoarele tipuri de unități de măsură:

• Viena - 26,3 mm;
• Spaniolă (pulgada) - 23,2 mm;
• Mexican - 23,3 mm.

Trebuie să spun că această listă poate fi continuată ad infinitum, de exemplu, în fiecare dintre țările germanice existau o unitate de măsură proprie:

• bavarez;
• saxon;
• prusacă;
• Badenskaya, etc.

Au existat măsuri similare chiar și în China și Japonia. De exemplu, echivalentul chinez a fost de 33,3 mm. Totuși, la 20 mai 1875, în Franța a fost semnat Convenția Internațională de Metric. Obiectivul acestui tratat a fost acela de a asigura uniformitatea standardelor metrologice internaționale.

O notă importantă a acestui contract a fost recunoașterea unei unități inadecvate care nu are nimic de-a face cu sistemul metric existent. Mai mult, OIML a recomandat eliminarea acestui calcul din circulație cât mai curând posibil acolo unde a fost încă folosit.

Această recomandare a fost respectată de toate țările, cu excepția Statelor Unite, unde această unitate a rămas unitatea locală de măsură. Acest lucru a făcut dificilă respectarea cerințelor OIML în restul lumii.

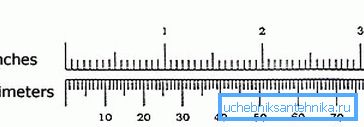

Deci, ce este această unitate de măsură și cum să o exprimați în unitățile obișnuite de măsurare? În prezent, când se face referire la acest termen, măsura engleză a lungimii este implicită. Trebuie remarcat faptul că, de asemenea, sa schimbat de mai multe ori, de la al 58-lea an al secolului trecut este de 25,4 mm.

Se numește "inch", iar semnul său comun este ghilimele. De exemplu, 15 înseamnă 15 inci, adică 38,1 cm

Afișează calculul în tuburi

Conversia la sistemul de măsurare metrică

Dacă producătorul specifică un diametru al țevii de 1 inch, atunci când se măsoară, rezultă că rezultatul nu este de 25,4 mm. Aici începe confuzia meșterilor de origine.

Dacă luăm în considerare caracteristicile tehnice ale unui astfel de produs, se pare că secțiunea lui este egală cu 33,249 mm. Faptul este că, cu desemnarea unei țevi în centimetri, se înțelege diametrul său exterior, în timp ce cel intern corespunde cu 22,4 mm.

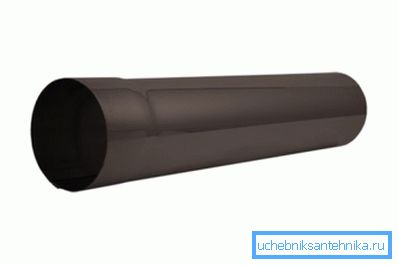

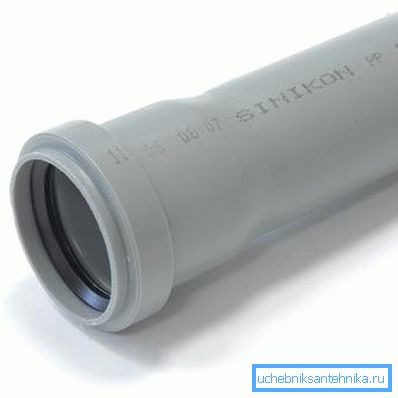

Desigur, această valoare este într-o oarecare măsură condiționată, deoarece produsele au grosimi diferite ale pereților, respectiv, raportul diametrelor acestora poate fi diferit. Cu toate acestea, există o anumită uniformitate în această chestiune. Astfel, dacă convertiți inele de țevi în centimetri, conducta 2 are un diametru interior de ~ 5 cm și un diametru exterior de 6 cm.

Cu toate acestea, ar trebui să fie luate în considerare atunci când se transformă 2 inci pe cm - în realitate, este puțin probabil să aibă o secțiune transversală de 66,4 cm. Mai mult, pentru produsele din diferite materiale, secțiunea transversală în sistemul metric poate fi diferită datorită diferenței de grosime a pereților lor.

Prin urmare, pentru a nu deveni confuz în măsurători, este mai bine să folosiți datele din tabelele GOST. Apoi dăm diametrul standard al țevii în inci și milimetri:

Sfat! Dacă nu există o literatură de referință la îndemână, secțiunea transversală a produsului tubular poate fi măsurată cu ajutorul unui etrier și astfel să se obțină o valoare metrică.

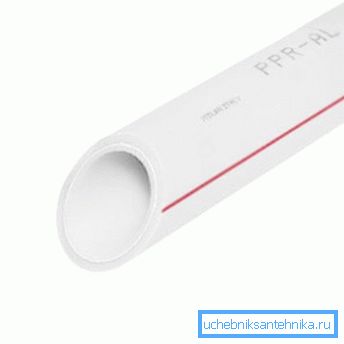

Astfel, o țeavă de 1 inch în centimetri poate avea o secțiune transversală a ambelor 3,2 și 3,35. În produsele de țevi mari, rularea poate fi chiar mai mare.

Desigur, dacă conductele sunt montate pe părți identice, atunci nu vor apărea probleme. Dar, în cazul în care designul este combinat cu piese fabricate din diferite materiale, de exemplu oțel + plastic, atunci pentru selectarea lor corectă este necesar să se aplice pentru informații în tabel. În literatura de specialitate, puteți găsi diametrele diferitelor tipuri de țevi.

Sfat! Pentru realizarea conductelor casnice interne (conducte de apă și gaze), conducta cea mai frecvent utilizată este 1 1 - 4 inci, 2 "și 3/4.

Inch thread

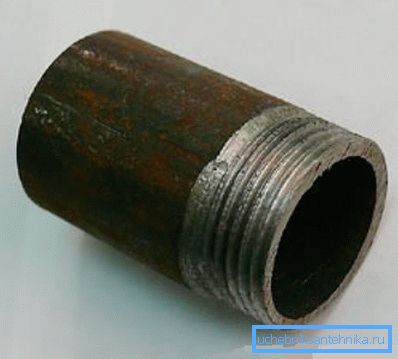

Adesea, vorbind despre calculul incii de țeavă, implicați firul (cilindric), care are un număr de caracteristici, comparativ cu valoarea metrică. Acesta este, de obicei tăiat în produse de țevi din metal, precum și fitinguri din plastic pentru țevi destinate conductelor de tip pliabil.

Trebuie să spun că atunci când instalați conducte într-un mod filetat (de regulă, o conductă de 1-2 inci - 6 "), cunoașterea firului va fi, de asemenea, utilă.

Caracteristicile sale principale sunt următorii parametri:

• pas - distanța dintre firele de tăiere. Cerință obligatorie pentru pasul - coerența pe întreaga secțiune filetată.
• Diametrul exterior - este distanța dintre cele două puncte superioare opuse, adică situată pe vârfuri de întoarcere.
• Diametrul interior - diferă de cea exterioară prin faptul că distanța nu este măsurată din partea superioară, ci din punctele inferioare ale răsucirilor.
• Profil înălțime - diferența dintre diametrul exterior și cel interior.

Firește, toți acești parametri sunt specificați în inci și nu în milimetri. Dar aceasta nu este singura caracteristică a acestui subiect.

În plus, acesta diferă de metric de următorii parametri:

• Forma creasta bobinei. Inch Cut are un profil "ascuțit", spre deosebire de metrice.
• Parametrii filetelor metrice sunt în milimetri.

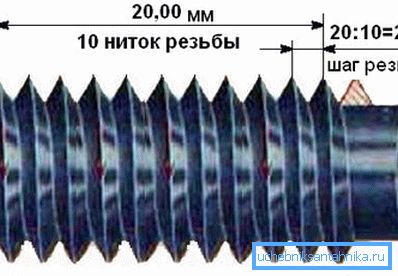

• Pasul de tăiere cilindric este măsurat în fire, adică numărul de spire (caneluri) plasate pe un segment de 1 ". În conductele de uz casnic se utilizează fire cu un astfel de pas:

• 11 fire - corespunde unei etape metrice de 2,31 mm;
• 14 fire - corespunde unei etape metrice de 1,8 mm.

În unele cazuri, când se instalează sau se repară o conductă, poate fi necesar să se măsoare parametrii firului. Fă-l singur, nu este absolut dificil, singurul lucru de care ai nevoie este un instrument special.

Fiți atenți! Cel mai adesea, diametrul exterior al tăieturii este egal cu secțiunea transversală a țevii.

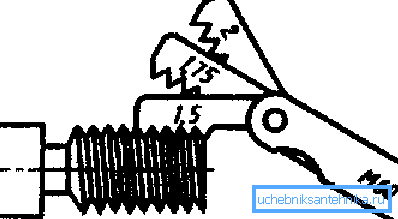

Diametrul exterior poate fi găsit folosind un etrier. Pentru a determina pitchul turelor, se utilizează de obicei un instrument de măsurare - un instrument sub forma unui set de fișiere de unghii.

Instrucțiunile de lucru cu el sunt extrem de simple:

• Fișierele sunt atașate la fir.
• În cazul în care dinții plăcii coincid cu firul, trebuie să vedeți ce valoare este indicată pe plăcuță, va fi un pas de întoarcere în milimetri. Prețul unui astfel de instrument este destul de accesibil, astfel încât fiecare maestru de domiciliu îl poate permite.

Aici, poate, toate caracteristicile diametrului țevii și firului de țeavă.

concluzie

Inch este o denumire inexactă a diametrului țevii, deoarece poate diferi în funcție de tipul de produs tubular. Prin urmare, pentru a obține o valoare exactă, ar trebui să se facă trimitere la literatura de specialitate pentru informații sau să se utilizeze instrumente de măsurare.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
