Conducte pentru conducte: tehnologie de instalare pentru

În case din lemn, precum și în clădiri, în construcția sau decorarea căreia s-au folosit materiale inflamabile, experții recomandă instalarea cablajelor electrice în țevi.

Cu toate acestea, această tehnologie este aplicabilă atunci când se repară clădiri din cărămidă și beton, deoarece studiul său va fi util pentru maeștri în orice caz.

Caracteristicile tehnicii

Avantajele instalării în țevi

După cum am arătat în introducere, instalația electrică în țevi este pusă atunci când este necesar să se protejeze structurile de eventualele aprinderi.

Cu toate acestea, această situație este departe de a fi singura, deoarece această soluție are și alte avantaje:

• În primul rând, carcasa tubulară (chiar și cea mai simplă plastică, fără a menționa oțelul sau cuprul) bine protejează conductorii de deteriorarea mecanică.. Acest lucru se aplică atât cablurilor așezate în grosimea peretelui, cât și cablurilor sub podea, tavan și în spatele partițiilor false.

Fiți atenți! Foarte adesea, cablurile sunt așezate în țevi în afara casei, care, dintr-un motiv sau altul, nu pot fi îndepărtate de la suprafață sub pământ.

• În al doilea rând, izolația conductorului din țeavă nu prezintă sarcini operaționale și nu este expusă unor factori externi agresivi, în primul rând umiditate.. Da, și de la șobolani, care adesea "organizează" închideri, această instalație protejează bine.

• În sfârșit, utilizarea canalelor tubulare tubulare ușurează demontarea și înlocuirea conductorilor deteriorați.. Nu trebuie să îndepărtați finisajul și să deschideți grosimea peretelui: deschideți pur și simplu cea mai apropiată cutie de joncțiune.

Firește, toate aceste avantaje pot fi realizate numai cu condiția unei selecții adecvate a țevilor și a unei instalări de înaltă calitate a întregului sistem.

Selectarea materialelor

Pentru instalarea cablului ascuns în canalele tubulare se poate folosi o varietate de materiale. Fiecare dintre ele are avantaje și dezavantaje și am încercat să analizăm cele principale din tabelul de mai jos:

Trebuie remarcat faptul că toate informațiile de mai sus sunt valabile în primul rând pentru conductele obișnuite.

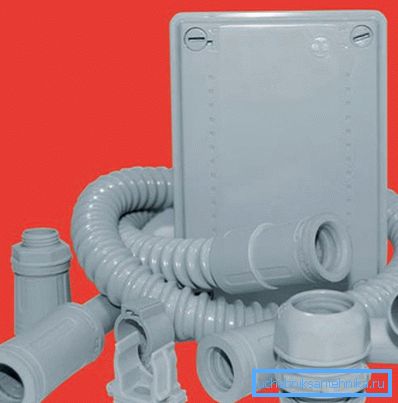

În același timp, modelele ondulate sunt folosite astăzi pentru garnituri ascunse și semi-ascunse astăzi:

• Pentru soiurile de plastic, forma ondulată asigură o creștere semnificativă a rezistenței mecanice. Acest lucru se datorează modificării geometriei secțiunii transversale - marginile părților ondulate acționează ca rigidizări.

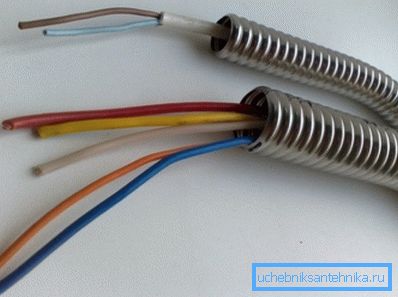

• Oțelul gomoforokanal are și avantajul față de conductele solide: utilizarea pereților de o formă specială vă permite să facilitați proiectarea fără a compromite caracteristicile mecanice prin reducerea grosimii metalului.

Fiți atenți! De asemenea, aceste carcase se îndoaie cu ușurință utilizând un set minim de unelte, ceea ce simplifică foarte mult instalarea. Da, iar costul distribuirii va scădea, deoarece nu trebuie să achiziționați accesorii speciale pentru viraje.

• Soluția ideală în ceea ce privește fiabilitatea, ușurința de construcție și economisirea costurilor sunt țevile din oțel ondulat într-o manta protectoare din plastic. Utilizarea lor face posibilă montarea cablurilor în cel mai scurt timp posibil, în timp ce firele din interiorul canalelor vor fi protejate în mod fiabil atât de deteriorări, cât și de umiditate.

 Elimină secvența

Lucrări pregătitoare

Deci, toate materialele achiziționate, puteți trece la instalare. Și aici merită să începeți cu elaborarea unui plan.

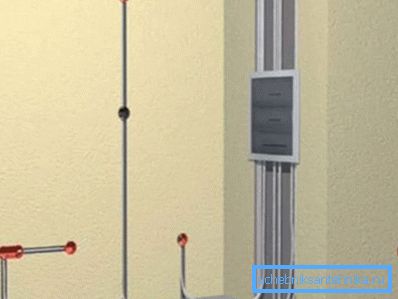

În primul rând, aplicăm marcajele pe pereți, care vor fi așezate.

Ar trebui să respecte mai multe reguli:

• În primul rând, cele mai puține schimbări pe care le va conține traseul, cu atât mai ușor va fi înlocuirea conductorilor, dacă este necesar.
• În al doilea rând, zonele cu două sau mai multe curbe ale conductelor ar trebui să fie făcute nu mai mult de 5 metri - din aceleași motive.
• Unghiul maxim de rotație - 90⁰. Dacă faceți mai multe curbe ascuțite, atunci când încercați să trageți aproape orice cablu va fi blocat.

Sfat! Îndoire este numai carcase cu pereți subțiri și carcase ondulat. Este mai bine să conectați oțel cu pereți groși, precum și țevi din plastic, folosind fitinguri, având grijă să nu se formeze bușteni pe interior, ceea ce poate provoca deteriorarea izolației.

• Astfel încât în ​​timpul reparației nu trebuie să căutăm fire de fiecare dată prin forarea mai multor găuri în pereți, este mai bine să așezăm toate secțiunile orizontale la același nivel. Sau este chiar mai ușor să faceți acest lucru prin plasarea lor în grosimea podelei.
• Este, de asemenea, de dorit să aranjați canalele de cablu la distanță de conductele de încălzire, în caz contrar cablurile din conducta de cupru și cablurile din tevi de oțel subțiri sau din alamă se vor încălzi.

Decuparea pereților

După desenarea liniilor principale pe suprafețe și notarea locațiilor de instalare ale întrerupătoarelor / soclurilor, continuăm să lucrăm.

În cazul unei clădiri din lemn, laboriositatea va fi mică (puteți doar să ascundeți carcasele sub piele), dar în pereții din caramida sau din beton va trebui să tăiați canelurile:

• În primul rând, realizăm locașuri pentru instalarea cutiilor de joncțiune, prize și comutatoare. Ele trebuie să fie de dimensiuni suficiente pentru a monta aceste părți în relief cu suprafața peretelui.

Fiți atenți! Instrucțiunea nu permite ascunderea coperților blocurilor de distribuție sub tencuială sau pe căptușeală.

• Apoi, folosind o lovitură cu dalta sau cu un chaser special de perete, formăm canale în pereți pentru a monta conducte.
• În ultima etapă, trasăm găuri prin care comunicările vor trece de la o cameră la alta.

Sfat! Când lucrați cu un dispozitiv de perforare sau de perete, trebuie să respectați regulile de siguranță și protecția muncii. Deci, prezența ochelarilor de plastic și a unui aparat respirator pentru protecția împotriva prafului este obligatorie, iar căștile de izolare fonică nu vor fi superfluă.

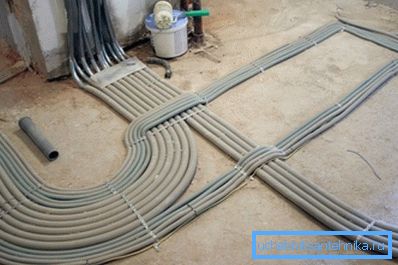

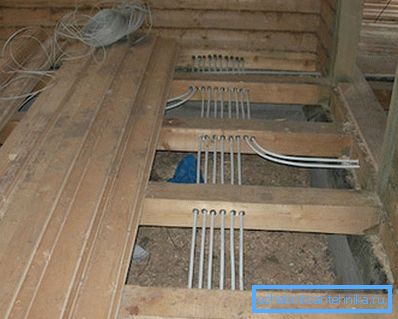

• Atunci când așezăm cablurile în grosimea podelei pe busteni, asigurăm caneluri în structurile de susținere, în care se vor pune apoi țevi cu conductori.
• Alegerea amplasării unor astfel de sloturi, ne asigurăm că elementele nu sunt afectate de o presiune excesivă, adică le punem sub nivelul podelei cu cel puțin 10-15 mm.

Instalarea echipamentelor

După aceasta, continuați cu instalarea tuturor componentelor sursei de alimentare:

• Mai întâi instalați cutiile de joncțiune. Este de dorit să se ia metal, dar în unele cazuri este suficient și plastic mai ieftin - dacă numai dimensiunile lor permit să se plaseze în toate conexiunile firelor.

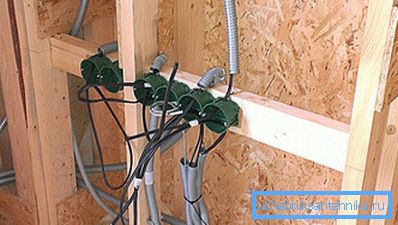

• În același mod, vom monta podrozetniki și "ochelari" de plastic pentru instalarea de switch-uri.

Sfat! În toate aceste dispozitive, mai întâi trebuie să scoateți capacul din găurile speciale pentru a crea fire.

Apoi, mergeți la instalarea conductelor. Așa cum am observat mai sus, puteți utiliza diferite materiale, dar acestea trebuie să asigure o protecție mecanică suficientă și rezistență la căldură. De exemplu, pentru țevile din oțel, grosimea peretelui trebuie aleasă în conformitate cu cerințele:

La montarea țevilor se pot utiliza două tehnologii:

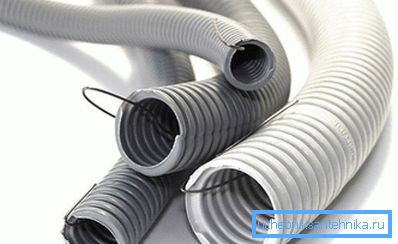

• În primul caz, așa-numitul broach este introdus în carcasa - cablu de plastic sau oțel subțire din oțel cu o elasticitate ridicată. Cu ajutorul acestor elemente putem strânge conductoarele de care avem nevoie în țeavă.

• În cel de-al doilea caz, firul este așezat imediat în țeavă, lăsând o marjă mică asupra conexiunii în cutia de joncțiune.

Ambele tehnici sunt destul de ușor de implementat cu propriile mâini, deoarece alegerea este în mare măsură determinată de preferințele dvs. personale, precum și de situația specifică de lucru. Cu toate acestea, prima metodă este încă preferabilă, mai ales dacă intenționăm să realizăm mai multe fire de diferite secțiuni transversale.

• Țevi cu broșe sau cabluri de rulare sunt așezate în caneluri sau plasate între barele obreshetki.
• Fixăm toate piesele utilizând fie cleme pe ancore (pentru cărămizi și structuri din beton), fie cleme metalice speciale (pentru lemn).
• Am atașat capetele țevilor la cutiile de distribuție, precum și la partea inferioară și la baza pentru întrerupătoare.

Sfat! Dacă cablajul este montat într-o încăpere umedă, toate îmbinările și racordurile trebuie să fie etanșate pentru a evita umiditatea și firele de scurtcircuit.

• Am fixat o țeavă separată pentru conectarea la panou și contor.

Montarea și conectarea

Cea mai consumatoare parte a lucrării se termină acolo.

Cu toate acestea, nu ar trebui să vă relaxați - va trebui să conectați firele cu cât mai multă atenție la carcase:

• Folosind broach-ul, am așezat cablurile în țevi, conducând capetele la cutiile de joncțiune și podozetniki.

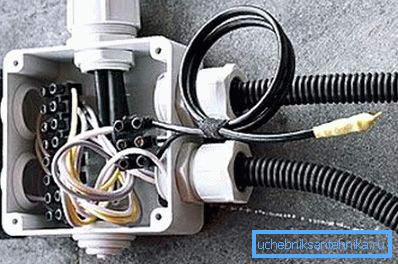

• Dacă este necesar, conectăm conductorii folosind blocuri de borne speciale sau care sunt mai sigure și mai convenabile. Toate îmbinările sunt izolate cu atenție.

Fiți atenți! Conectarea a două fire în interiorul țevii este strict interzisă. Toate contactele trebuie organizate numai în zone accesibile.

• Firele conectate sunt conectate la bornele comutatoarelor și prizelor.
• După finalizarea lucrărilor, verificăm rezistența izolației. Acest lucru se face pentru a afla dacă integritatea sa nu a fost încălcată în timpul instalării sistemului.

Dacă s-au folosit elemente metalice pentru formarea canalelor, atunci pentru a asigura siguranța electrică în cazul unei defecțiuni a izolației, merită să conectați și circuitul de împământare.

Finalizarea lucrărilor

Lucrările sunt finalizate pe o schemă destul de simplă:

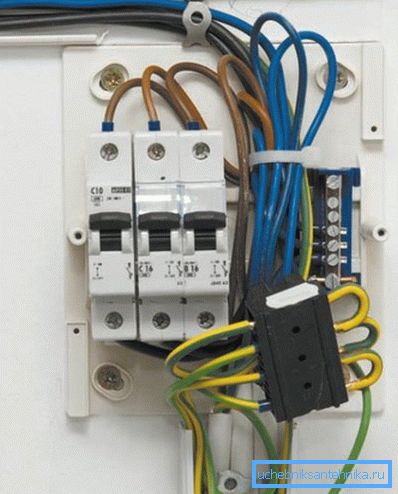

• Cablajul este conectat la panoul de distribuție prin decupajul de protecție (RCD).
• Folosind un multimetru, verificăm parametrii cablurilor așezate în căutare de posibile pauze, scurtcircuite și alte probleme.
• Realizăm o conexiune de testare a dispozitivelor electrice în prize, verificați întrerupătoarele.

Dacă totul este în ordine, mergeți la lucrările de finisare:

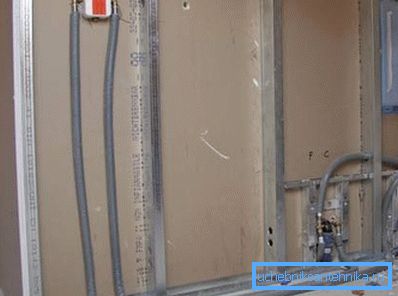

• Cadru cu țevi puse la teacă sau giprokom.
• Canelurile sunt tencuite cu mortar de ciment, după care se usucă, pereții sunt tencuite.

Fiți atenți! În ambele cazuri, cutiile de joncțiune trebuie lăsate libere să acceseze în scopul auditării și reparării.

• Am pus plăci decorative pe prize și întrerupătoare.
• Umpleți podeaua cu căptușeli căptușite cu șapă de ciment-nisip.

Este posibil să începeți utilizarea unui astfel de sistem chiar înainte de finalizarea finisării, deoarece conductele vor proteja în mod fiabil firele electrice de orice impact.

concluzie

Instalarea cablului electric în țevi de oțel, precum și utilizarea carcaselor ondulate din tehnopolimeri pentru aranjarea comunicațiilor ne permit să rezolvăm cea mai largă gamă de sarcini. Folosind această tehnică, nu numai că vom proteja conductorii de deteriorarea mecanică, ci și că pereții structurii ar putea să provoace o aprindere posibilă, dar și să ne ușureze semnificativ viața în timpul reparațiilor sau modificărilor cablului.

Videoclipul din acest articol vă va ajuta să aflați elementele de bază ale instalării unor astfel de sisteme, astfel încât începătorii să o studieze cu atenție.
