Astăzi problema economisirii de energie este foarte acută. Acest lucru se aplică practic fiecărui utilizator. Prin urmare, proiectarea sistemelor de încălzire în construcții private pe cont propriu, proprietarii zeloși se gândesc imediat la sistemele de încălzire și la eficiența acestora.

Este mai dificil pentru cei care exploatează sistemele de încălzire create anterior, deoarece se cer să mărească cota transferului de căldură în obiectele gata făcute.

Modalități de creștere a transferului de căldură

Să începem direct articolul cu cum să mărim puterea de căldură a unei țevi dintr-o casă de țară (citiți și articolul Tuburile de cupru de cupru: luați în considerare instrumentele și metodele disponibile).

În momentul de față există mai multe modalități de creștere a puterii de căldură de la sistemul de încălzire deja creat și utilizat, dar care nu corespunde așteptărilor dvs. Sistemul de încălzire:

• Instalarea de convectoare. Această construcție a unei țevi cu plăci metalice strânse pe ea este făcută manual sau fabricată.
• Culoarea conductei principale în negru sau altă culoare închisă. Această metodă, cu toată simplitatea ei, este destul de eficientă. În plus, schema de culori se poate integra organic în designul interior modern, spre deosebire de trecutul recent, când a fost considerată o măsură necesară.

NOTĂ! Vopseaua este doar o metodă suplimentară, care este relevantă în cazuri rare, deoarece eficiența este prea mică pentru a "admira" dungile negre.

• Instalarea sistemelor de încălzire a registrelor. Registrul constă din mai multe conducte de diametru mare interconectate și cu capete sudate. Aceste modele includ șine încălzite pentru prosoape sub forma unei bobine cu mai multe bucle.

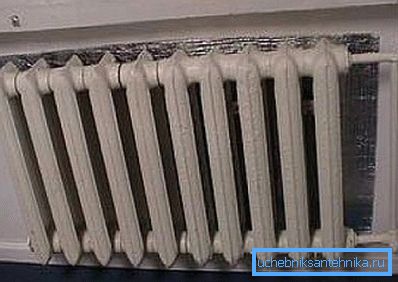

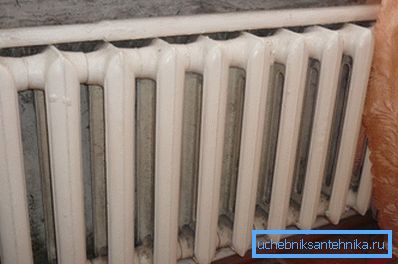

• Rearanjarea radiatoarelor cu adăugarea de secțiuni. Această opțiune este cea mai scumpă, dar în termeni de eficiență este mai mare decât celelalte.

Recomandat! Nu uitați că instalarea de materiale de izolare suplimentare vă permite de asemenea să creșteți transferul de căldură, reducând astfel pierderea de căldură generată. Cu toate acestea, este posibilă numai atunci când se construiește o clădire rezidențială de la fundație sau când se demontează fațada.

Construcție nouă

Proiectarea sistemului de încălzire al unei clădiri noi trebuie realizată cu respectarea principiilor economiei de energie. Baza proiectului este calculul transferului de căldură, cu alte cuvinte cantitatea de căldură eliberată de suprafața țevilor și de alte elemente ale sistemului de încălzire în mediul înconjurător.

Acest calcul este necesar pentru:

• Determinați parametrii optimi ai sistemului de încălzire pentru a crea o anumită temperatură în incinta locuinței.
• Deciziile privind măsurile de izolare termică, luând în considerare pierderile de căldură prin structurile de bază ale structurii.

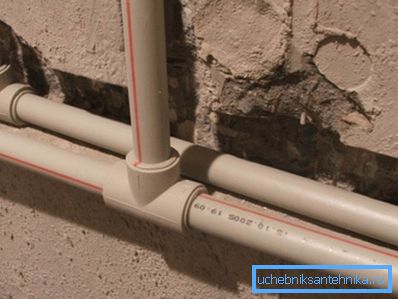

Anterior, conductele de încălzire au fost realizate în principal din produse din oțel, dar astăzi sunt utilizate materiale mai practice și mai fiabile. De exemplu, produsele din polipropilenă prezintă câteva avantaje semnificative: greutate redusă și elasticitate scăzută, ceea ce crește rezistența.

Calculul transferului de căldură

Înainte de a începe lucrările de construcție, trebuie să efectuați calculele necesare pentru a maximiza avantajele conductelor de încălzire. Dacă nu știți ce formule să utilizați și cum să calculați corect, următoarele instrucțiuni vă vor ajuta în acest sens.

Calculul independent al suprafeței de transfer de căldură a conductei se efectuează conform formulei Q = K x F x? T, unde:

• Q - transferul de căldură necesar, Kcal / h.
• K - coeficientul de transfer de căldură al apei în conductă, Kcal / (m2 x h x ⁰C).
• F - suprafață încălzită, m2.
• ?t este presiunea termică, ⁰S.

Coeficientul de conductivitate termică (K), la rândul său, este calculat folosind formule complexe, deci folosim o valoare gata realizată din surse tehnice - de la 8 la 12,5 Kcal / (m2 x h x ⁰C) pentru țevi din oțel.

Suprafața țevii se calculează de la formula geometrică familiară fiecăruia din curriculumul școlar pentru a determina suprafața laterală a cilindrului F = P x d x l, unde

• P = 3,14 este constanta matematica.
• d - diametrul specificat în metri.
• l este lungimea țevii, de asemenea, în numărarea m.

Pentru a calcula presiunea termică există o formulă T = 0,5 x (t_n + T_despre) - t_în, în cazul în care:

• T_n - temperatura de răcire la intrare.
• T_despre - temperatura suportului de căldură la ieșire.
• T_în - temperatura camerei.

Transferul termic teoretic al țevii de oțel se calculează ținând seama de valorile convenționale ale temperaturii lichidului de răcire la intrarea-ieșire și de cameră conform SNiPs, care sunt:

  Pentru informații! Pentru o calculare mai precisă și mai ușoară a indicatorilor necesari, se utilizează documente speciale, cum ar fi, de exemplu, o masă de transfer de căldură cu o conductă de oțel de 1 m. Rețineți că este adecvat numai pentru produsele din oțel.

• T_n = 80 de grade
• T_despre = 70 de grade
• T_în = 20 de grade

Ca urmare a calculelor simple (0.5x (80 + 70) -20), obținem valoarea presiunii termice T = 55 grade.

Exemplu de calcul

Efectuați un calcul teoretic al transferului de căldură pentru cea mai mare funcționare în sistemul de încălzire a unei țevi de oțel cu diametrul de 25 mm și o lungime de un metru.

Atenție! Pentru a nu se confunda în unitățile de măsură în cursul calculului, folosim un indicator - metru.

• Mai întâi, vom calcula suprafața segmentului nostru de țevi F = 3.14 x 0.025 x 1 = 0.0785 m2.

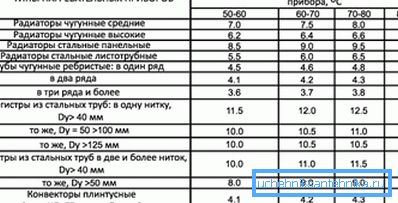

• În continuare, ne uităm la tabelul coeficienților de transfer de căldură pentru țevi din oțel cu diametrul de 25 mm. Este (pentru țevi cu un diametru de până la 40 mm, așezat într-o linie cu un cap termic teoretic egal cu 55 de grade) K = 11,5.
• Aplicăm formula de bază și obținem valoarea transferului de căldură Q = 11.5x0.0785x55 = 49.65 Kcal / h.

La prima vedere, calculul este destul de simplu, dar este teoretic.

Pentru a crea un proiect al unui sistem de încălzire real, sunt necesare calcule atent luând în considerare parametrii tuturor elementelor care alcătuiesc sistemul, incluzând:

• Instalații de încălzire.
• Fitinguri și supape.
• Linii de bypass.
• Secțiunile încălzite ale autostrăzii etc.

Sfat! Pentru a proiecta un sistem complex de încălzire pentru o casă mare, este mai bine să te întorci la ajutorul inginerilor profesioniști în domeniul căldurii. Prețul serviciilor este mult mai mic decât costul pierderilor posibile din cauza erorilor în calcule.

Prin analogie cu calculul parametrilor unei țevi de oțel, se calculează transferul de căldură al unei țevi de cupru sau al altora, pentru aceasta am plasat în acest articol câteva desene utile și informative.

Transferul excelent de căldură al țevii din metal-plastic și alte avantaje fac din acesta cea mai preferată opțiune atunci când creează sisteme moderne de încălzire, inclusiv cele alternative. Prin urmare, dacă începeți să construiți o casă de țară, atunci ar trebui să optați pentru acest material modern.

concluzie

După cum puteți vedea, de fapt, nimic complicat nu este în calculul corect și creșterea eficienței sistemului sistemelor negociate. Principalul lucru de reținut este că, în unele cazuri, producția mare de căldură a țevilor de încălzire poate duce la costuri mari anuale, deci nu ar trebui să vă implicați nici în acest proces (a se vedea și articolul Nevoia unui conducte suplimentare: Cum se instalează un tub).

În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
