Cum se calculează sistemul de canalizare: punctele tehnice

Calculul sistemului de canalizare vă permite să împiedicați blocarea frecventă a apelor reziduale menajere, reparațiile sistemului, depășirea apelor reziduale și alte situații neplăcute. Cea mai ușoară modalitate de a calcula sistemul în conformitate cu normele SNiP, astfel încât să nu se scufunde în formule matematice complexe.

În acest articol vom examina în detaliu cum sunt efectuate calculele de canalizare pentru un număr de parametri.

Tipuri de calcule de canalizare

Termenul "calculul rețelei de canalizare" include de obicei:

• Calcularea pârâului de canalizare în rezervorul septic, vaporul sau canalul central;
• Distanțele elementelor de canalizare la obiecte semnificative (se referă la sistemul extern);
• Calcul hidraulic;
• Determinarea cantității de materiale.

Apoi, aruncați o privire mai atentă la toate aceste puncte.

Unghiul de înclinare

Sisteme interne

Unghiul conductei este necesar pentru a asigura debitul de aproximativ 70 de centimetri pe secundă. Aceasta este așa-numita viteză de auto-curățare, la care este mai puțin probabil ca sistemul să se înfunde.

Există destul de multe metode pentru a determina unghiul minim de înclinare al unei conducte de canalizare. Cu toate acestea, nu are sens să se efectueze noi calcule, deoarece rezultatele sunt cunoscute în avans.

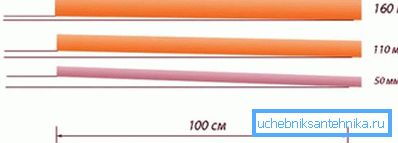

Principalul lucru pe care trebuie să știți că unghiul depinde de diametrul țevilor:

• Dacă diametrul țevii este de 40-50 mm, panta trebuie să fie de cel puțin 3 cm pe metru.
• Dacă diametrul este de 85-100 mm, panta trebuie să fie de cel puțin 2 cm pe metru.

Trebuie spus că mulți masterat de acasă sunt siguri că cu cât panta este mai mare, cu atât sistemul de canalizare va funcționa mai bine. Cu toate acestea, această opinie nu este adevărată.

Pantă maximă nu trebuie să depășească 15 cm pe metru. Faptul este că scurgerile care trec prin conductă sunt eterogene. Cu o panta mare, se face separarea suspensiei in substante lichide si solide, rezultand o substanta solida depusa pe peretii conductei.

Excepțiile sunt zone cu o lungime de până la unu și jumătate de metri, care sunt adiacente direct la armăturile sanitare. Unghiul de înclinare poate fi nelimitat.

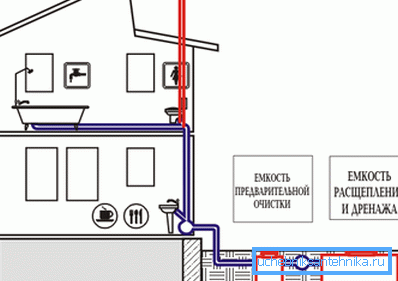

Sisteme de exterior

La instalarea conductelor de canalizare exterioare, trebuie să respectați următoarele cerințe:

• Pentru țevile cu un diametru interior de 150 mm, panta trebuie să fie de cel puțin 0,8 cm pe metru;
• Pentru țevi cu diametrul de 200 mm - nu mai puțin de 0,7 cm pe metru.

Furtun de canalizare

Trebuie spus că calculul apelor pluviale necesită deseori determinarea unghiului de înclinare nu numai pentru conducte, ci și pentru șanțurile de drenaj. Pantă minimă depinde de diametrul și tipul de acoperire a șanțului, dar nu este mai mică de 3%, dar cele mai des efectuate sunt șanțuri cu o pantă de 5-7%. În ceea ce privește conducta, panta minimă ar trebui să fie aceeași cu cea pentru canalele externe de mai sus.

Distanța până la obiecte semnificative

Determinarea distanței sistemului de canalizare externă se realizează ținând seama de faptul că sistemul nu trebuie să încalce mediul înconjurător chiar și în caz de accident. Prin urmare, conform standardelor existente stabilite de SES și SNiP, distanța minimă față de obiectele semnificative ar trebui să fie după cum urmează:

Respectarea acestor reguli este monitorizată de angajații stațiilor sanitare și epidemiologice și de autoritățile locale. Pentru eșecul lor, se aplică o pedeapsă cu transferul obligatoriu de canalizare.

Fiți atenți! Adâncimea rezervorului septic nu este reglementată, deci trebuie să vă concentrați asupra țevii, care se apropie de corp sub o anumită părtinire. În ceea ce privește adâncimea înghețului, nu contează, deoarece în interiorul structurii, temperatura pozitivă rămâne întotdeauna ca urmare a descompunerii materiei organice.

hidraulic

Calculul hidraulic al rețelelor de canalizare necesită definirea următoarelor necunoscute:

• Diametrul conductei;
• Gradul de plenitudine al sistemului (h / d).

Trebuie menționat faptul că definiția pantei se aplică și calculului hidraulic, totuși, așa cum s-a menționat deja mai sus, se folosesc de obicei valorile cunoscute date mai sus.

Gradul de plinătate

Realizarea unei rețele de canalizare menajere într-o casă sau apartament privat oferă o umplere incompletă a țevilor. În esență, aceasta este o anumită rezervă de capacitate de sistem, care este necesară pentru a asigura ventilația în sistem, posibilitatea de a sări peste tot felul de obiecte mari etc.

În funcție de diametrul conductei, se stabilesc următoarele valori optime de umplere:

Diametrele conductelor

Pentru a efectua calcule matematice ale diametrului necesar al țevilor, de asemenea, nu are sens, deoarece există valori optime general acceptate:

Fiți atenți! La instalarea rețelei de canalizare, dacă este posibil, conducta ar trebui să fie cât mai uniformă posibil. Este necesar să se evite orice diferențe de nivel. Debitul trebuie să fie constant, ceea ce va asigura cele mai bune proprietăți operaționale ale sistemului.

Astfel, tabelele pentru calculul hidraulic al rețelelor de canalizare permit comandanților chiar neexperimentați să își desfășoare în mod corect proiectul, conform căruia instalarea conductei.

Sistem de furtună

Cu ajutorul calculului hidraulic al sistemului de apă pluviometrică situația este oarecum mai complicată, deoarece în acest caz este necesar să se folosească formula - V = q20xSxD, unde:

• V - cea mai mare rată de consum de apă în timpul drenajului.
• S este suprafața.
• q20 - cea mai mare intensitate a precipitațiilor. Acest indicator poate fi găsit în cartea de referință SNiP (depinde de locație).
• D este coeficientul de absorbție a umezelii de către materialul de bază.

Coeficientul de absorbție a umezelii poate fi găsit în tabelul următor:

Acum, ia în considerare un exemplu de calcul al canalelor de colectare a furtunilor. Să presupunem că există un teren de 1500 m2, din care 300 m2 sunt acoperite cu paturi de flori și peluze. În consecință, peluza va absorbi precipitațiile, deci este necesar să se determine cantitatea de apă care va fi furnizată la 1200 m2.

De exemplu, cea mai mare intensitate a precipitațiilor este de 25 de litri pe metru pătrat pe oră.

În acest caz, calculul se efectuează după cum urmează:

• Pe un teren de 1200 de metri patrati pe ora, un maxim de 30.000 l sau 30 m 3 de ploaie scade. Aceasta este cantitatea de apă care trebuie deviată.
• Acum este necesar să se determine diametrul țevii care va face față acestei cantități de precipitații.. O conductă cu un diametru de 110 mm, așezată cu pante de 1 cm pe metru, este capabilă să transporte 6.19 litri pe secundă, ceea ce reprezintă 2220 litri pe oră. În cazul nostru, acest lucru este prea mic, deci cea mai bună opțiune ar fi o țeavă cu un diametru de 160 mm.
• Din tabelul de mai sus rezultă că o astfel de țeavă poate fi așezată cu o pantă de cel puțin 0,8 cm pe metru.

Pentru un calcul mai precis, puteți multiplica volumul de apă primită cu ajutorul coeficientului de absorbție a umidității, cu toate acestea, astfel încât capacitatea de încărcare să aibă o marjă mică, nu puteți face acest lucru. După finalizarea calculelor, trebuie să continuați instalarea sistemului în sine.

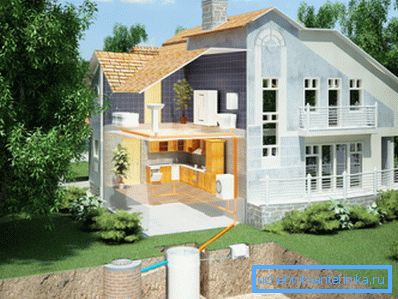

Numararea materialelor

După ce se calculează toate aspectele tehnice ale canalizării, puteți afla câte tuburi și alte materiale vor fi necesare pentru instalare. De asemenea, vă va informa ce este prețul proiectului.

Este foarte simplu să se efectueze un astfel de calcul - este necesar să se elaboreze un plan de casă sau un complot la scară și apoi să se aplice toate elementele sistemului de canalizare. După aceea, nu va fi dificil să se calculeze lungimea totală a conductei. Aici, poate, întreaga instruire privind calcularea canalizării.

concluzie

Calculați cantitatea de canalizare uzată sub forța fiecărui maestru de origine. Pentru a face acest lucru, utilizați datele din tabelele de mai sus și referințele tehnice. Rezultatul acestor calcule va fi funcționarea fiabilă și durabilă a sistemului de canalizare. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
