Cum se calculează volumul țevii și de ce avem nevoie de

Procesele de construcție sau de reparație sunt legate direct de necesitatea înlocuirii celor vechi sau de construirea unor conducte de comunicații complet noi. Luând în considerare redactarea proiectului pentru lucrările viitoare, va trebui cu siguranță să calculați volumul conductei.

Vom vorbi despre cum să facem acest lucru în acest articol.

De ce trebuie să știți volumul

În timpul construcției unei clădiri noi sau în timpul lucrărilor de reparații, nu există detalii care să fie nesemnificative. Dar calculul unui astfel de parametru ca volum este cel mai important pentru crearea unei autostrăzi de comunicare (vezi și articolul Calculul diametrului unei țevi pentru încălzire este o etapă importantă în proiectarea sistemului de încălzire).

În procesul de proiectare a unui anumit sistem, va fi necesar să se calculeze volumul a două tipuri:

1. extern, denumită și actuală;
2. intern, menționată, de asemenea, ca utilă.

Dacă trebuie să obțineți o valoare egală cu cantitatea de apă din conductă, atunci trebuie să calculați exact versiunea internă.

Fiți atenți! Pentru a obține valorile necesare, va trebui să utilizați cele mai frecvente ecuații școlare din cursul trigonometriei. Dar, în acest caz, utilizarea unor astfel de formule se va limita la cunoașterea practică a fizicii și a mecanicii.

Dacă calculați volumul țevii cu o anumită neglijență și permiteți inexactități, atunci cu o alimentare reală cu apă a comunicației, cea mai comună presiune din rețea poate fi un nivel ridicat de presiune, ceea ce va accelera uzura conductei create.

Poate că, desigur, situația complet opusă, presiunea scăzută va determina sistemul creat să nu funcționeze așa cum ar trebui.

Cum se calculează

Instrucțiunile pentru producerea corectă a calculelor în practică sunt implementate mult mai ușor decât s-ar părea la prima vedere. Dar, pentru a evita orice dificultate, trebuie să aveți cel puțin experiență minimă, dar chiar și maeștrii neexperimentați pot face față acestor dificultăți pur și simplu.

Dacă vă decideți să instalați singur conducta, atunci pentru calcule ar trebui să utilizați următorul algoritm de acțiuni:

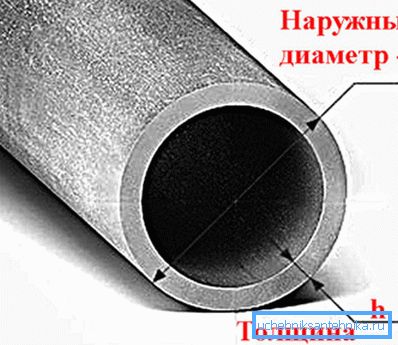

1. Mai întâi trebuie să cunoașteți valoarea diametrului materialului selectat. În acest stadiu, suprafețele conductelor sunt deja divizate în interior și exterior, iar pe lângă aceste valori, celelalte acțiuni vor fi identice.

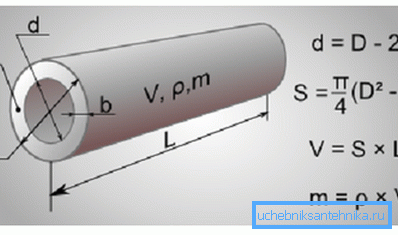

Pentru a calcula diametrul, este posibil și mai bine să se utilizeze instrumente de măsurare, ceea ce va simplifica semnificativ calculele. Pentru a calcula diametrul interior al țevii, este suficientă scăderea a două grosimi ale peretelui față de cea exterioară.

Fiți atenți! Adesea, în facturile pentru bunuri, producătorul sau furnizorul specifică valoarea externă, deoarece specificul activității unor astfel de organizații face necesar să se refere la acest indicator în primul rând.

1. În continuare, este necesar să se calculeze un astfel de indicator ca raza, pentru care este suficient să se împartă cu 2 diametrul calculat la etapa anterioară;
2. Apoi, trebuie să calculați aria secțiunii transversale a produsului.. Pentru aceste calcule, folosiți o formulă trigonometrică simplă S =? * R² (Aria secțiunii = pi * raza pătrată);

Consiliul. Înainte de a începe calcularea, traduceți valorile parametrilor în unitățile necesare și rezultatul va fi măsurat în ele, adică vezi du-te pentru a vedea², un m în m².

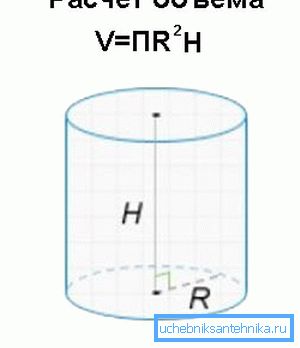

1. Acum că toți parametrii necesari pentru calcul au fost primiți, rămâne doar să se facă calculul corespunzător.. Formula trigonometrică pentru volumul țevii în m3 este următoarea:

V = S * L, unde S este suprafața calculată anterior și L este lungimea trunchiului. Lungimea în acest caz este măsurată pe secțiuni de țevi cu diametrul egal.

  Fiți atenți! Dacă trebuie să obțineți valoarea în litri, atunci trebuie să convertiți volumul utilizând următorul raport 1m3 = 1000l.

Dacă există o tranziție de la un diametru la altul în linia conductei, atunci volumele secțiunilor înainte și după tranziție sunt considerate separat.

Pentru a calcula volumul tranziției, rezumați parametrii secțiunii la intrare și ieșire și calculați volumul după, împărțind-o cu 2. Astfel puteți obține valoarea medie.

Calcularea cantității de apă

Pentru a înțelege modul în care sunt efectuate calculele, luați în considerare un exemplu. O conductă cu un diametru de 30 cm a fost ținută în cameră, care la mijlocul lungimii sale începe să scadă în volum la jumătate la o distanță de 1 m. Pentru a face calculul corect, va trebui să cunoașteți diametrul de tranziție.

Combinând toate calculele de mai sus într-o singură formulă, obținem: V = 3,14 * ((0,3 / 2 + 0,15 / 2) / 2)²* 1 = 0,04 m³. În acest caz, volumul va fi egal cu valoarea obținută prin înmulțirea numărului pi cu jumătate din suma razei tranziției, pătrat și înmulțită cu lungimea tranziției.

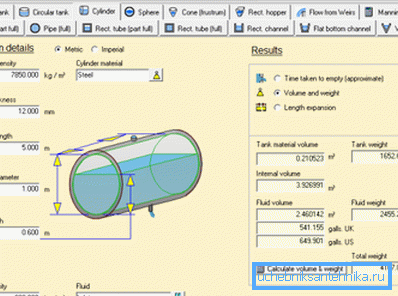

  Consiliul. Pentru a simplifica toate calculele, puteți utiliza un calculator pentru volumul țevilor, în care introduceți pur și simplu valorile diametrului interior și lungimea țevii.

În concluzie

Când începeți prima dată construcția conductei, este posibil să nu înțelegeți deloc motivul pentru care este necesar să calculați volumul, pe baza opiniei că persoanele cu educație profesională relevantă ar trebui să lucreze cu presiune.

Însă reparațiile pot fi asociate cu diverse situații și puteți întâmpina problema presiunii excesive sau insuficiente, iar costul de eliminare a acesteia poate fi destul de ridicat. Chiar dacă luați în considerare construirea celei mai simple fântâni pentru copii în curte, unde unul dintre capetele țevilor va fi complet etanșat.

În acest caz, dacă volumul este calculat incorect, totalul va fi diferit de cel așteptat.

Videoclipul din acest articol va demonstra, în practică, cât de important este să se calculeze volumul unei țevi printr-un diametru și cât de ușor este să faceți calcule.
