Cum se determină dimensiunea țevii în inchi:
Subiectul acestui articol este dimensiunea conductelor în inci și milimetri. Trebuie să ne familiarizăm cu conceptul de trecere condiționată și să învățăm cum să coreleze valorile sale în diferite valori de măsurare între ele. Deci, să începem.
Întâlnește: VGP

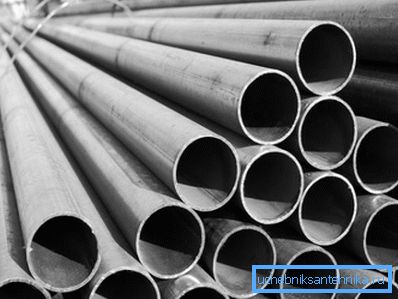

Produsele pe care trebuie să le explorăm sunt utilizate în instalarea conductelor de apă și gaze. Oricine a trăit vreodată într-o casă construită în stil sovietic este familiarizată cu ele: până de curând, doar o țeavă de oțel a fost folosită pentru instalații sanitare.
Apropo: în conformitate cu normele actuale, gaze în interiorul casei și acum pot fi doar așezate cu oțel. În ciuda scăderii popularității materialului tradițional în construcția conductelor de apă, el nu renunță complet la pozițiile sale.
standard
Cerințele tehnice pentru producerea țevilor VGP sunt conținute în GOST cu numărul 3262-75.
Să evidențiem punctele cheie ale documentului:
- Toate produsele fabricate în conformitate cu acest document de reglementare sunt sudate prin electrozi, adică ele sunt obținute prin laminarea unui țagle plat în măcinare și fierberea cusăturii longitudinale.
- Lungimea segmentelor drepte - de la 4 la 12 metri. Lungimea poate fi neatinsă, dimensională și multidimensională; în ultimul caz, pentru fiecare tăietură se face un stoc de 5 mm.
- În cadrul standardului sunt produse nu numai produse din oțel negru, ci și produse cu zinc anticoroziv..

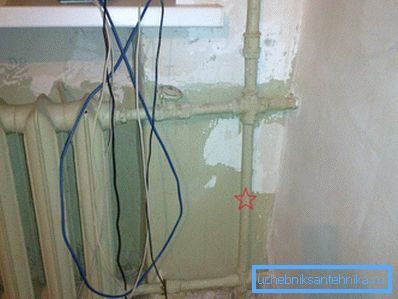

Un punct important: atunci când asamblați un sistem de instalații de încălzire sau de încălzire din zincat, se utilizează doar racorduri cu șuruburi. Instrucțiunea este legată de faptul că zincul arde pe suduri. Ca urmare, atunci când folosim sudarea, noi, de fapt, primim o conductă neprotejată împotriva coroziunii, a cărui preț de funcționare este de o dată și jumătate mai mare decât cel al oțelului negru.
- Capetele sunt tăiate în unghi drept față de axa longitudinală. Burrurile nu trebuie să depășească 0,5 mm.
Care sunt toleranțele maxime?
| Concediu permis | Deviația maximă admisă a diametrului exterior | |
| Precizie normală de fabricare | Creșterea preciziei de fabricație | |
| 40 sau mai puțin | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Peste 40 de ani | +0,8; -1% | +0,8; -0.8% |
Stop. Ce este acest concept - pasaj condiționat? Evident, acest lucru nu este același cu diametrul exterior, deoarece acesta din urmă are anumite toleranțe pentru un pasaj condițional fix.

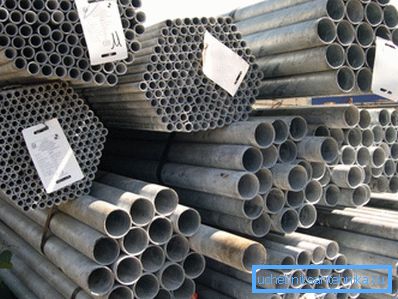

sortiment
Acest simplu gând ne conduce la căutarea definirii unui control la distanță sau a trecerii condiționate și, în același timp, la o gamă de produse pentru instalarea conductelor de apă și gaze.

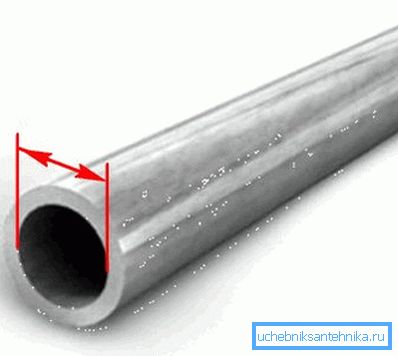

Astfel, parametrul principal, care este înregistrat în tabelul sortimentului - trecerea condiționată sau diametrul nominal, este în mod tradițional abreviat ca DU. Acest parametru corespunde aproximativ diametrului interior al conductei și indică compatibilitatea acesteia cu o anumită dimensiune a fitingurilor pentru țevi și supape.
Nu e clar? Să folosim exemplele.
| Concediu permis | Diametrul exterior | Grosimea peretelui tubului | ||
| lumină | obișnuit | întărit | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33,6 | 2.8 | 3.2 | 4 |
| 32 | 42,3 | 2.8 | 3.2 | 4 |
| 40 | 48,0 | 3.0 | 3.5 | 4 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4 | 4.5 |
| 80 | 88,5 | 3.5 | 4 | 4.5 |
| 90 | 101.3 | 3.5 | 4 | 4.5 |
| 100 | 114.0 | 4 | 4.5 | 5 |
| 125 | 140.0 | 4 | 4.5 | 5.5 |
| 150 | 165,0 | 4 | 4.5 | 5.5 |
De exemplu, o conductă DN 32 (trecerea condiționată este indicată fără a numi cantități, deși milimetrii sunt implicați la evaluarea acesteia) are un diametru exterior de 42,3. În funcție de versiune, diametrul interior poate fi egal cu 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 și 42,3-4,0x2 = 34,3.

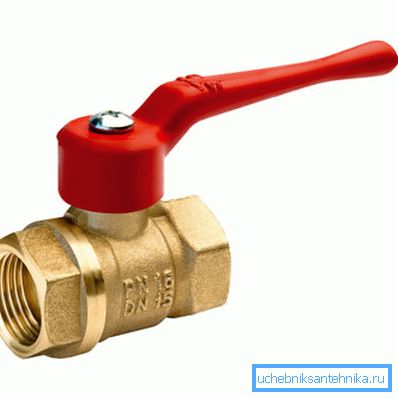

În ciuda împrăștierii secțiunilor interne, toate aceste produse sunt compatibile cu supapa DN 32. Fiecare dintre ele poate fi tăiată la un fir de țeavă de o mărime adecvată care se potrivește perfect în firul interior al supapei și, după turnare, va asigura etanșeitatea conexiunii.
Conducte filetate
Coșmarul nu sa terminat încă, draga cititor.
Firele de țeavă sunt măsurate în mod tradițional nu în milimetri, ci în centimetri. Motivul este că standardul relevant (NPS, Nominal Pipe Size) este de origine nord-americană.

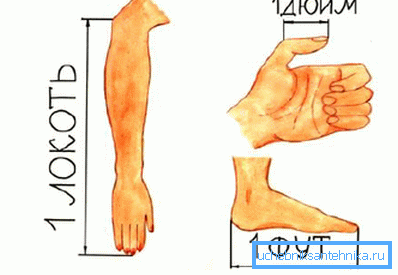

Referință: Inchiul britanic este de 2,54 cm. De aceea, în teorie, dimensiunile țevilor în inci și centimetri ar trebui să fie corelate cu 1: 2,54.
Verificați studiile noastre teoretice. Din fericire, nu este nevoie să mergem departe: în textul aceluiași NPS este inclusă o masă de dimensiuni de țevi în inci și milimetri. Dăm cele mai populare valori utilizate în construcția de comunicații în clădirile private și de apartamente.
| Conductă filetată | Concediu permis |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Acum comparați dimensiunea standard a țevii în inci și mm.
- Dimensiunile țevii de jumătate de inch trebuie să fie de 25,4 / 2 = 12,7 mm. Conform tabelului, acesta corespunde DU 15. În continuare - mai rău: dimensiunile reale ale țevii sunt de 1: 2 inci (diametrul exterior conform GOST 3262-75) și sunt în totalitate 21,3.
- Dimensiunile țevilor de 1 inch nu sunt 25,4, dar DN 25 (diametrul exterior 33,6).
- O altă dimensiune - o țeavă de 2 inch (2 x 25,4 = 50,8) - corespunde DN 50 cu un diametru exterior de 60.
concluzie
Este destul de clar. Dimensiunile țevilor în inci și mm sunt corelate neliniar, fără o proporție constantă. Din păcate, tabelul relației lor poate fi amintit numai. Ca de obicei, videoclipul din acest articol va mulțumi cititorului cu informații tematice suplimentare. Mult noroc!
