Gama de țevi de profil: selectăm materialul în parametri

La proiectarea clădirilor de cadru, a unor forme arhitecturale de dimensiuni mici și a altor structuri, este foarte important ca comandantul să studieze temeinic amestecul de produse pentru un tub profilat. Fluența acestor informații vă permite să selectați exact acele elemente care, în dimensiunile lor, se vor potrivi cel mai bine sarcinii.

Mai jos vă vom spune ce să căutați când cumpărați un profil de oțel și, de asemenea, să oferiți exemple ale celor mai frecvent utilizate specii.

Tehnologie de producție

Tehnica fără sudură

Înainte de studierea sortimentului de tuburi profilate în conformitate cu GOST, care este, în general, un document de referință, merită analizat soiurile acestui material disponibile pe piață. Și dacă vă concentrați asupra tehnologiei de fabricare, atunci trebuie să alocați numai două clase: tuburi fără sudură și sudate.

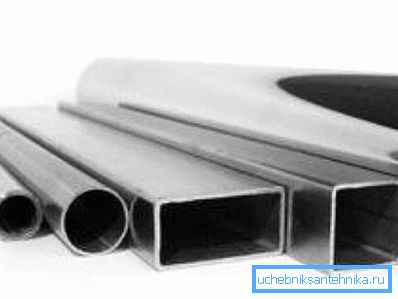

Produsele fabricate cu ajutorul tehnologiei fără sudură se disting printr-o structură de perete monolit, care conferă țevii o rezistență mult mai mare la aceeași grosime de metal. În acest caz, desigur, prețul materialului va fi ușor mai mare.

Procesul de fabricație determină în mare măsură atât dimensiunile și proprietățile operaționale admise:

• Se utilizează bare de oțel goale, pătrat sau dreptunghiular. De regulă, oțelurile cu conținut ridicat de aliere și oțel inoxidabil sunt utilizate pentru fabricarea produselor laminate profilate.
• Bara este încălzită într-un cuptor la o temperatură peste nivelul recristalizării metalice, după care se face o gaură interioară. Pentru a forma această gaură, se utilizează fie o mașină de perforat, fie o presă hidraulică.
• Apoi, manșonul cu pereți groși pătrunde în laminor, unde, cu ajutorul rolelor, zidurile se diluează, iar secțiunea transversală internă este redusă la cea nominală. În timpul procesului de laminare, piesa poate să se încălzească suplimentar (deformare la cald) sau să se răcească treptat (deformare la rece).

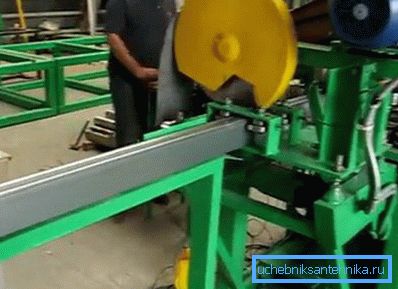

• La finalizarea turnării se efectuează finisarea: temperarea, răcirea și aplicarea unei acoperiri anticorozive etc. După aceea, țevile sunt tăiate în bucăți separate în funcție de contor.

Controlul calității este, de asemenea, o etapă obligatorie: se verifică conformitatea parametrilor principali (secțiunea transversală, grosimea peretelui etc.) cu valorile standard. În acest caz, se utilizează ca document de bază gama de bază a țevii de profil în conformitate cu GOST 30245 2003, precum și lista aprobată de toleranțe.

Tehnică sudată

Conform tehnologiei sudate, conducta este realizată diferit:

• Foaia de oțel este mai întâi tăiată în benzi. GOST 30245-2003 recomandă utilizarea materialelor cu destinație generală, de înaltă aliere și carbon cu grosime corespunzătoare grosimii peretelui de proiectare.
• Apoi fâșiile ajung la secțiunea pliantă, pe care se formează o cutie de dimensiuni specificate dintr-un dispozitiv special.
• În continuare, marginile cutiei sunt sudate pentru a obține un profil închis. Sudura este supusă stripării la o proeminență de cel mult 0,5 mm.

• Toate etapele următoare sunt realizate în același mod ca și în cazul fabricării unei țevi fără sudură: produsele sunt prelucrate, tăiate în fragmente și supuse controlului calității.

Fiți atenți! Instrucțiunile de mai sus sunt tipice. În unele cazuri, de exemplu, atunci când se produce un profil de dimensiuni mari sau se utilizează materiale specifice, se pot introduce în procese suplimentare operații.

Dimensiuni principale

Sortiment tipic

Unul dintre avantajele țevii de profil, care explică cel mai înalt nivel al cererii sale ca material de construcție, este o gamă largă de produse. Mai degrabă tehnologia de producție simplă permite obținerea unor părți din cele mai diferite secțiuni, ceea ce facilitează selectarea elementelor pentru structuri.

Parametrii principali sunt:

• Secțiunea sau mărimea - raportul dintre lungimea laturilor produsului.
• Grosimea peretelui
• Greutate specifică - greutatea unui metru de țeavă.

Fiți atenți! Greutatea și grosimea peretelui sunt direct proporționale: cu o lungime egală a produsului și aceeași secțiune transversală, datorită acestui parametru, masa poate să difere de mai multe ori.

În ceea ce privește lungimea, cele mai comune dimensiuni vor fi 6 și 9,5 m. Cu toate acestea, atunci când comandăm un număr mare de produse, este posibilă producerea de semifabricate la dimensiunea exactă - deci nu trebuie să petrecem timp și efort pentru ajustarea mărimii cu mâinile noastre.

Mai jos este o tabelă a sortimentului de țevi în formă de diferite secțiuni, folosind datele din care nu puteți găsi doar materialul potrivit, ci și calculați aproximativ masa structurii:

Fiți atenți! Tabelul prezintă caracteristicile numai acelor produse care sunt utilizate cel mai des. Atunci când se utilizează alte dimensiuni standard, este necesar să se ghideze după cifrele specificate în GOST.

Utilizarea țevilor de diferite dimensiuni

Dacă vorbim despre utilizarea țevilor de profil în construcția și fabricarea structurilor de cadru pe o bază metalică, atunci trebuie remarcat faptul că gama de sarcini este foarte largă.

• Produsele cu sectiuni mici, cum ar fi țevi de 15x15, 20x15 sau 20x20 mm, sunt cel mai adesea folosite fie pentru fabricarea mobilei (ne amintim cu toții scaunele școlare?), Fie pentru montarea gardurilor. Dimensiunea relativ mică a pieselor, combinată cu o rezistență suficient de ridicată, face posibilă crearea unor structuri care sunt suficient de ușoare și rezistente la sarcini.

Fiți atenți! Un alt avantaj îl reprezintă lățimea mică a profilului: utilizarea acestor elemente în asamblarea umplerii gardurilor vii, a balustradelor și a altor structuri similare permite minimizarea pierderii fluxului luminos.

• Cele mai comune țevi sunt de secțiune medie: pătrat 30x30, 40x40 și 60x60 mm, și de asemenea dreptunghiulare - 20x30, 20x40 mm etc.. Ele sunt achiziționate pentru construirea structurilor de rame ușoare (sere, copertine, foișoare), pentru construcția elementelor purtătoare ușor încărcate (posturi de gard, suporturi, coloane de lumină). De asemenea, de multe ori părțile similare sunt utilizate ca bază internă pentru pilonii de cărămidă.
• Soiurile "plate" (de la 20x40 la 30x80 mm) sunt adesea folosite în ingineria mecanică. Astfel de conducte se caracterizează printr-un raport optim de masă și rezistență mecanică.

• În construcția clădirilor de capital există cerințe sporite pentru parametrii operaționali ai tuturor pieselor, deoarece pentru structurile de susținere sunt luate elemente de 60x60 mm și mai mari. Desigur, ele se caracterizează printr-o masă destul de mare și costă foarte mult, dar, în orice caz, câștigul de forță face astfel de investiții pe deplin justificate.

După cum puteți vedea, o gamă largă de produse laminate o face foarte versatilă - este dificil de găsit o sarcină de construcție, pentru o soluție care nu ar putea fi folosită astfel de produse.

concluzie

După examinarea tuturor dimensiunilor disponibile și cunoașterea greutății de 1 m din gama de țevi de profil, vom obține exact informațiile de care avem nevoie la etapa de proiectare a construcției care va fi construită (citiți și articolul Articole din oțel inoxidabil - armonie de rezistență și frumusețe).

De aceea trebuie să citiți GOST înainte de a începe lucrul și, pentru mai multe informații, vizualizați videoclipul din acest articol.
