Profiluri de tevi de profil: sisteme eficiente care necesită

Cu o suprafață mare de construcții, spații, facilități, acoperișul trebuie să aibă o construcție foarte fiabilă și durabilă. Cea mai bună opțiune este utilizarea în acest caz a canelurilor din metal de țeavă. Acestea vor fi un design solid, durabil și economic, care poate acoperi o perioadă de orice durată. Calculul structurii din conducta de profil este cea mai importantă condiție pentru instalarea corespunzătoare.

Caracteristici de design

Țevi din această categorie sunt produse prin laminare, iar apoi prelucrarea metalelor cu ajutorul unor mașini speciale.

Pe tipuri de secțiuni, produsele profilului sunt împărțite în:

• ovală;
• dreptunghiular;
• pătrat.

Inițial, produsele profilului sunt rotunde. Atunci când este tratat cu oțel laminat la cald sau la rece, țevile dobândesc forma necesară.

Produsele metalice profilate au dimensiuni diferite. Sectiunea lor minima, 15? 15 mm, maxim - 45? 5 cm. Grosimea peretelui - 1.12 mm, lungimea medie este de 6.12 m.

Elementele principale ale structurii metalice:

• curele care joacă rolul conturului;
• raft;
• acolade;
• suportul de bază (suport).
• elemente de fixare: șuruburi, sudura, nituire, șuruburi etc.

Tipuri de ferme

Rapoartele de instrucțiuni care au structuri asamblate din țevi profilate sunt împărțite în două tipuri.

1. Primul dintre acestea este un sistem în care toate părțile sunt conectate în același plan.

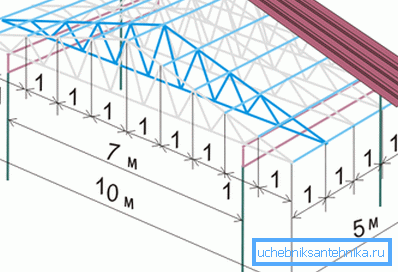

2. În clădirile de tipul celui de-al doilea, rigla este suspendată și include centurile inferioare și superioare.

Alegerea unuia sau a altui tip de sisteme de funduri depinde de următoarele:

• încărcăturile pe produs;
• dispozitive de înclinare;
• punctele de suprapunere;
• lungimea spanului

Unghiul de înclinare

Pe baza unghiului de înclinare, există următoarele ferme tipice.

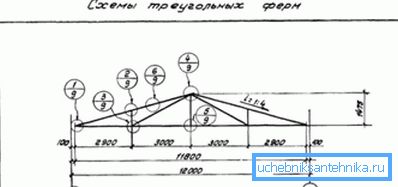

1. Construcție cu un unghi de panta de 22/30 °. Cea mai bună opțiune atunci când se construiește o suprapunere mică. În acest caz, configurația triunghiulară este cea mai bună. Pentru a determina înălțimea sa, este necesar să se împartă lungimea intervalului cu 5. Principalul avantaj al unui astfel de analog este o masă mică.

Fiți atenți! Atunci când lungimea intervalului este mai mare de 14 m, este mai bine să acordați prioritate armăturii cu armături plasate în sus / în jos. Un panou cu lungimea de 1,5 / 2,5 m este montat pe partea superioară a structurii. Un sistem asemănător de structură de prindere conține două benzi cu un număr par de panouri.

Atunci când se realizează fabricarea de ferme dintr-o conductă de profil, a cărei lungime depășește 20 m, acestea sunt instalate folosind structuri de subrăpătură. Legați coloanele lor de susținere.

1. Dacă acoperișul are o pantă de 15/22 °, înălțimea riglei este determinată prin împărțirea lungimii intervalului cu 7. Lungimea acestor sisteme nu trebuie să fie mai mare de 20 m. Dacă aveți nevoie să creșteți înălțimea structurii, cureaua inferioară este ruptă.
2. Când panta acoperișului, mai mică de 15 °, se montează un trapez. Înălțimea sa este determinată prin împărțirea lungimii intervalului cu numărul 7/9. Valoarea exactă depinde de valoarea specifică a pantei.

Forma de construcție

În funcție de configurația sistemului de bare de tevi profilate sunt împărțite în următoarele tipuri:

• pante unice, al căror preț este cel mai mic;
• dvukhskatny desene;
• ferme drepte;
• structuri arcuite.

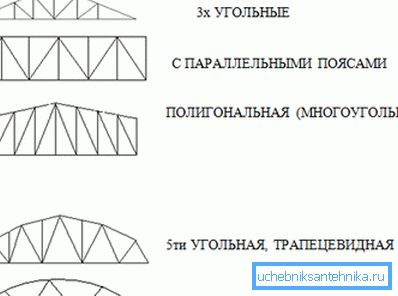

Schița centurii

Fermele cu o centură paralelă au astfel de avantaje:

• ușurința de instalare, datorită faptului că majoritatea elementelor sunt aceleași;
• lungimea banda de țeavă și obreshetki la fel;
• numărul de îmbinări este minim;
• designul este standard (unificat);
• poate fi utilizat pentru acoperișuri moi.

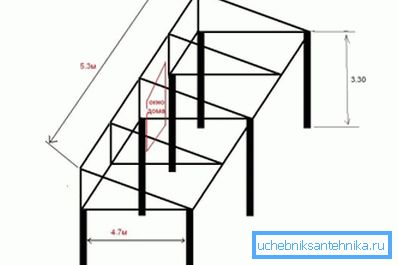

În fabricarea structurilor de o singură parte din conducte cu propriile mâini, veți primi următoarele beneficii:

• noduri dure și durabile;
• absența elementelor excesiv de lungi în centrul structurii;
• costul construcției.

Structurile poligonale au propriile caracteristici:

• acestea sunt folosite pentru clădiri cu o masă mare;
• în timpul construcției de conducte de ferme sunt utilizate din punct de vedere economic;
• dezavantajele acestui tip de fermă - complexitatea și complexitatea instalării.

Structurile triunghiulare sunt ușor de instalat. Ele sunt utilizate pentru acoperișuri cu panta abrupta. Din minus se poate observa complexitatea unităților de suport de fabricație și costurile ridicate ale materialelor.

Fermele de la fermă sunt împărțite în următoarele soiuri.

1. Grinzi triunghiulare. Este de obicei utilizat în structuri cu laturi paralele, mai puțin în analogii de formă triunghiulară sau trapezoidală.
2. Tipul de lățime diagonal este laborios și scump, datorită costului ridicat al materialelor.
3. Grilele din formele originale sunt echipate, luând în considerare caracteristicile și dimensiunile fermelor.

Calculul agriculturii

1. Înainte de a calcula ferma de țeavă de profil, determinați schema sa. Specificați în el dependența lungimii structurii de unghiul pantei acoperișului.
2. Faceți schema, selectați contururile curelelor. Ele depind de scopul fermei, de tipul acoperișului și de unghiul pantei.
3. Apoi, determinați dimensiunile structurii. Alegerea lungimea sa, luați în considerare unghiul viitor al acoperișului. Înălțimea depinde de tipul de podele, de posibilitatea livrării fermei și de masa acesteia.
4. Dacă lungimea structurii este mai mare de 36 m, calculați ascensorul de construcție.
5. Decideți asupra dimensiunilor panourilor. Faceți acest lucru pe baza încărcărilor care vor afecta produsul. La proiectarea unei forme triunghiulare, unghiul de înclinare trebuie să fie egal cu 45 °.

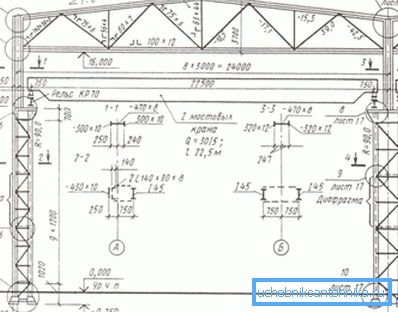

6. Etapa finală este determinarea distanței dintre noduri. În continuare este un desen al structurii.

Câteva sfaturi

Rezultatele proiectului depind de unghiul de înclinare al acoperișului.

1. Dacă este de 6/15 °, ar trebui să fie selectată o structură trapezoidală. Înălțimea sa trebuie să fie corelată cu 1: 7 sau 1: 9 cu lungimea de lungime. Dacă, conform proiectului, înălțimea plafoanelor (mansardă, mansardă) ar trebui să fie mai mare, se construiesc structuri poligonale.

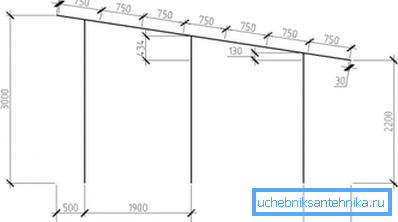

2. Pentru structurile cu un singur pantă cu un unghi de panta de 6/10 °, este mai bine să preferăm forma lor asimetrică.
3. În cazul în care panta acoperișului este de 15/22 °, înălțimea la zăbrele trebuie menționată ca 1: 7 până la lungimea intervalului. Dacă trebuie să măriți înălțimea tavanului, este montată o curea inferioară ruptă.
4. Dacă panta acoperișului este de 22/30 °, sunt construite ferme triunghiulare. Înălțimea lor nu trebuie să depășească o cincime din lungimea spanului. (A se vedea și articolul Arbor dintr-o conductă de profil: caracteristici.)

Fiți atenți! Pentru proiectarea structurii și înainte de sudarea structurii din conducta de profil, citiți SNiP nr. II / 23/81, codul descrie regulile privind structurile metalice. SNiP nr. 2.01.07 / 85 ar trebui de asemenea studiat, documentul se referă la subiectul încărcărilor și impacturilor.

construcţii de producție

1. Pentru asamblarea sau fixarea pieselor, folosiți unghiuri sau cârlige.
2. Când montați partea superioară a curelelor, luați 2 colțuri T având diferite lungimi de laturi. Fixați-le între ele cu lamele mai mici.
3. Pentru a conecta cureaua inferioară, aplicați unghiuri care au aceeași latură.
4. În producția de ferme lungi și volumetrice, ca agenți de fixare, folosiți plăci de susținere. Pentru a distribui sarcina în mod egal, utilizați o pereche de bare de canale.

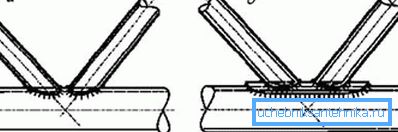

1. Fixare montată diagonală la un unghi de 45 °, rafturi - la 90 °. Pentru a le asambla, utilizați colțurile în formă de cruce sau în formă de T cu aceleași laturi. Fixați-le cu plăci.
2. Pentru instalarea de structuri holistice sudate sunt implicate branduri.
3. Pentru a facilita construcția cu panta minimă, utilizați grile suplimentare.
4. La aranjarea unei construcții lungi, trebuie instalat doar un număr par de panouri.
5. Diferența dintre cele două ferme nu ar trebui să fie mai mare de 1,75 m.

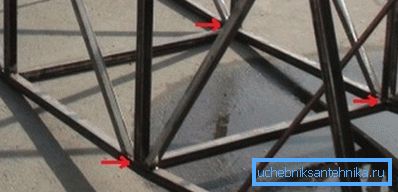

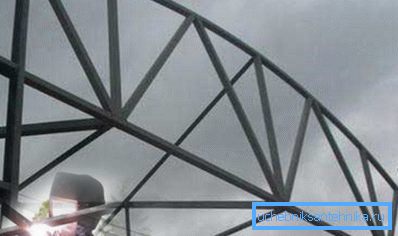

1. La asamblarea ansamblurilor cu ajutorul capsei se începe sudarea fermelor de la o conductă în formă. Puteți să o faceți automat sau manual. La sfârșitul sudării, toate cusăturile sunt curățate. (A se vedea și articolul Butt-Weld Pipe: Caracteristici.)
2. În etapa finală, produsul este acoperit cu un compus anti-coroziune și apoi cu vopsea.

concluzie

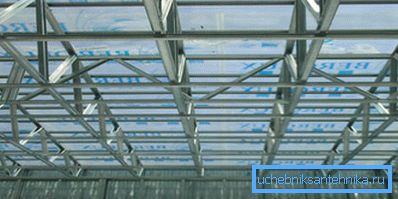

Sistemele asamblate din țevi profilate reprezintă baza optimă pentru acoperișuri pentru obiecte mari și lungi. Ele sunt complexe și necesită calcule atent înainte de instalare. Videoclipul din acest articol conține informații suplimentare despre subiectul discutat.
