Ce este supapa termostatică de amestecare utilizată în

În prezent, mulți proprietari de case particulare și apartamente rezidențiale, pentru a-și încălzi casele și pentru a obține o alimentare independentă cu apă caldă, instalează sisteme de încălzire autonome cu boiler propriu de încălzire. Acest lucru face posibilă menținerea unei temperaturi confortabile în casă pe parcursul întregului an, în plus, avantajul incontestabil al unei astfel de scheme este disponibilitatea constantă a apei calde în casă.

Prezentare generală a supapei de amestecare termostatice

Principiul de funcționare al unui sistem autonom de încălzire este acela că fluidul de lucru care transferă în mod constant căldura de la boiler la radiatoarele de apă și îl distribuie în mod uniform în întreaga casă circulă în jurul bucla închisă a cazanului de încălzire cu gaz, lichid sau combustibil solid. Același principiu se aplică sistemului de apă caldă, numai în acest caz funcționează nu în conformitate cu un circuit închis, ci în conformitate cu o schemă de scurgere, care transferă apa încălzită de la cazan la aparatura sanitară sanitară.

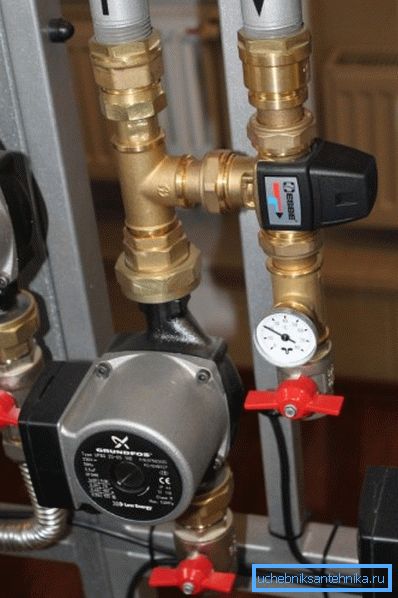

Pentru a menține constant temperatura apei sau a altui agent de răcire în sistem la un anumit nivel, se utilizează un dispozitiv automat, care se numește o supapă de amestecare termostatică pentru alimentarea cu apă caldă și sisteme autonome de încălzire.

Funcțiile principale ale supapei termostatice

Scopul principal al dispozitivului de amestecare termostatic cu trei căi este de a menține stabil temperatura temperaturii de lucru (apă, antigel sau alt lichid de răcire) în sistemele de încălzire autonomă și apă caldă.

Respectarea acestei condiții la instalarea comunicațiilor de inginerie de acasă cu propriile mâini vă ajută să rezolvați mai multe dintre următoarele sarcini:

1. Apa în circuitul de încălzire pentru apă caldă menajeră poate fi încălzită la o temperatură de +95 ° C, care poate duce la arsuri la deschiderea robinetelor consumatorilor și în prezența unei valve de amestec, temperatura acesteia va avea o valoare constantă nu mai mare de +60 ° C.
2. Temperaturile scăzute din circuitul de încălzire a returului pot cauza condensarea., Instalarea unei vane cu trei căi vă permite să ridicați temperatura apei în conducta de retur la valoarea recomandată.
3. Adăugarea de apă rece la conducta de alimentare cu apă caldă direct în fața consumatorilor economisește până la 25% din combustibil sau electricitate, care sunt cheltuite pentru încălzire.

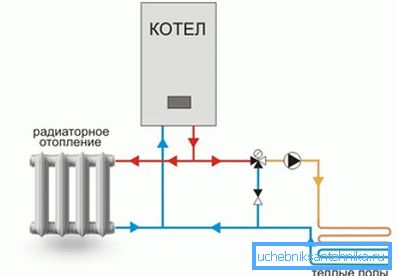

Sfat! În plus față de încălzirea principală a radiatorului și a apei calde de uz casnic, asemenea dispozitive sunt de asemenea recomandate pentru utilizarea în sistemele casnice de podea cu apă caldă.

Specificații tehnice

În modul normal, un distribuitor termostatic poate funcționa fără cusur timp de câțiva ani, executând corespunzător funcțiile sale, în timp ce există mai multe modele ale acestor dispozitive care diferă una de cealaltă în ceea ce privește parametrii și tipul conexiunii filetate pentru conectarea la circuitul de încălzire sau alimentare cu apă.

Conform manualului de instrucțiuni, în funcție de modelul specific, robineții termostatici moderni cu trei căi au următoarele caracteristici tehnice:

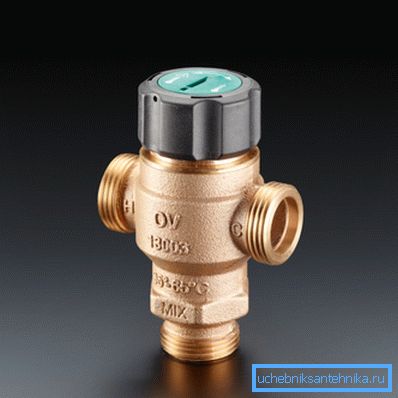

1. Cazul dispozitivului este realizat din alamă sau bronz de înaltă calitate, care are o acoperire electrolitică protectoare și decorative din nichel-crom.
2. Presiunea maximă admisă în sistemul de încălzire sau apă caldă este de 10 kg / cm².
3. Temperatura maximă admisă a lichidului de răcire este: pentru încălzirea cazanelor - 95 ° C; pentru panouri solare și stații solare pentru încălzirea apei - 110 ° С.
4. Intervalul de reglare manuală a temperaturii lichidului de lucru, în funcție de modelul specific, poate fi în următoarele limite de la 20 la 60 ° C.
5. Tipul conexiunii filetate, în funcție de model, poate fi unul dintre următoarele tipuri: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Puterea nominală în modul de operare, respectiv, poate varia de la 1,6 la 2,5 m / oră.

Sfat! La prima vedere, prețul acestui dispozitiv poate părea destul de ridicat, dar având în vedere economiile de combustibil și energia electrică consumată, costul achiziției poate fi plătit în decurs de 1-2 ani.

Structura internă și principiul funcționării

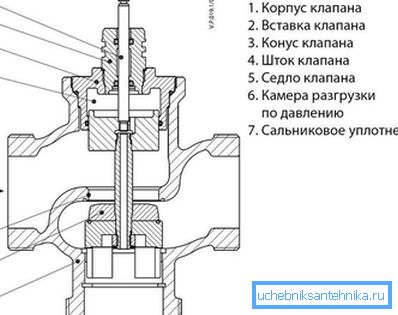

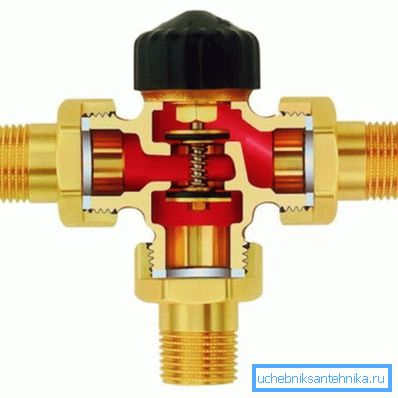

Structurally, supapa de amestecare termostatică este un corp metalic turnat din alamă sau bronz, care are trei fire filetate pentru conectarea la conductă. În interior există un element termosensibil, o bară mobilă și o supapă cu arc, care se poate lipi ermetic pe unul din cele două scaune.

Principiul general de funcționare a supapei de amestecare termostatice este acela că elementul sensibil la temperatură crește în volum sub influența căldurii și este deplasat de o bară mobilă pe care este instalată o supapă de închidere.

1. Când apa caldă intră din duza inferioară, intra în mod liber în duza dreaptă până când elementul de operare este încălzit la o anumită temperatură.
2. După ce elementul sensibil la temperatură este încălzit peste o temperatură predeterminată, acesta începe să se extindă și deplasează supapa, oprind astfel alimentarea cu apă caldă din duza inferioară și deschizând alimentarea cu apă rece din duza stângă.
3. După amestecarea în apă rece și egalizarea temperaturii, corpul elementului de lucru al demolării este comprimat, iar placa de supapă sub influența arcului se află în aceeași poziție.

Fiți atenți! În circuitul de retur al cazanului de încălzire, instalarea supapei de amestec are loc în ordine inversă: atunci când răcirea se răcește, apa caldă din conducta de alimentare directă este amestecată în conductă.

concluzie

În concluzie, trebuie remarcat faptul că supapa de amestecare mecanică este un dispozitiv destul de simplu și foarte fiabil, a cărui funcționare poate fi imperceptibilă la prima vedere, însă utilizarea acestuia va ajuta la evitarea multor consecințe neplăcute în viitor, așadar instalarea sa nu trebuie neglijată.

Pentru a evalua vizual munca sa în acțiune, puteți viziona videoclipul din acest articol, precum și să explorați alte scheme care arată principiul muncii sale pe acest site.
