Cum se conectează boilerul la sursa de alimentare cu apă:

Pentru ca casa să fie un loc de odihnă, este important ca condițiile de trai să fie suficient de confortabile. Este aproape imposibil fără apă caldă, ceea ce vă permite să mențineți igiena personală și să mențineți curățenia generală. Achiziționarea unei coloane de gaz este întotdeauna o soluție excelentă, dar în unele zone instalarea este pur și simplu imposibilă.

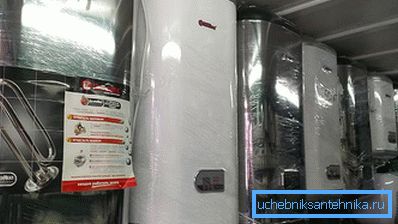

Principiul este unul, dar există multe tipuri de încălzitoare de apă.

Cazanul este un dispozitiv pentru încălzirea și conservarea apei calde. Sursele de căldură pot fi diferite elemente. Toate încălzitoarele pot fi împărțite în două tipuri principale:

1. Cu un rezervor de stocare.
2. Flow.

Designul primului prevăzut pentru prezența capacității. Poate avea un volum diferit. Pentru ca temperatura să nu cadă pe o perioadă lungă de timp, există o izolație între rezervorul interior și panoul exterior. De obicei este fabricat din spumă poliuretanică. Cu cât grosimea este mai mare, cu atât mai mult va rămâne apa fierbinte. Al doilea tip este proiectat pentru apă caldă instantanee. Are o dimensiune mai mică, iar designul său oferă elemente de încălzire cu o putere mai mare, care asigură transfer rapid de căldură. De regulă, atât în ​​primul, cât și în cel de-al doilea caz, utilizatorul are posibilitatea de a regla temperatura la cea dorită. Controlul termostatului poate fi atât electronic, cât și mecanic. Acest lucru nu afectează performanța, numai confortul, costul final și costul reparațiilor ulterioare.

Toate cazanele sunt împărțite în:

• încălzire directă;
• încălzire indirectă;
• combinate.

În primul caz, în interiorul rezervorului există un încălzitor, care asigură încălzirea lichidului. Unele modele au două sau mai multe. Acestea pot fi comutate alternativ sau simultan pentru a asigura o încălzire ultra rapidă. Apa rece este furnizată prin duza, care este de obicei situată în partea de jos. Descărcarea se efectuează prin ieșirea care este aproape, dar în interiorul rezervorului este mai lungă și ajunge aproape la vârf, unde crește apa caldă.

Lângă elementul de încălzire este un anod de magneziu. Aceasta este o bară de metal mic care împiedică formarea scării pe pereți. Avantajele acestei soluții sunt ușurința de instalare, precum și lipsa necesității de a coordona instalarea cu diverse servicii. Rezervoarele pot avea loc atât pe orizontală cât și pe verticală.

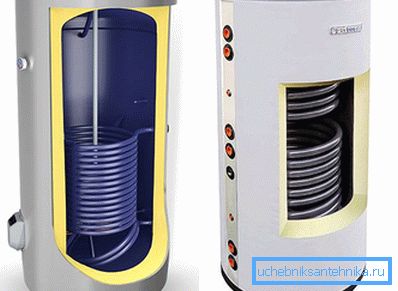

Cazanele cu încălzire indirectă sunt de obicei încorporate în sistemul de încălzire sau în funcție de sistemele solare (panouri speciale, lichidul de răcire în care se încălzește energia solară). Din punct de vedere structural, este exact același rezervor ca primul tip, dar izolația are de obicei o grosime mai mare. De asemenea, în acestea este absentă TEN. Încălzirea se efectuează datorită unei bobine, prin care se lasă circuitul de încălzire sau dintr-un alt sistem. Ele pot fi montate atât pe perete, cât și pe podea (pentru rezervoarele cu capacitate mare).

Proiectul are o fereastră de inspecție specială, care face posibilă întreținerea. Pe lângă admisie și ieșire, pot exista încă două. Scopul lor - organizarea sistemului de reciclare. Se creează un circuit separat, de-a lungul căruia apa caldă din rezervor se mișcă constant. Acest lucru este necesar pentru a asigura amestecarea constantă a straturilor de fluid din interiorul unității, precum și pentru a compensa distanța până la sistemele pliabile. În unele cazuri, până când apa ajunge, cea mai mare parte rămâne în interiorul sistemului sau își pierde temperatura inițială. În mod tipic, producătorul a prevăzut posibilitatea instalării unui încălzitor, care transformă acest subspeci în cel care va fi descris mai jos. Avantajul acestei soluții este utilizarea maximă a eficienței sistemului de încălzire.

Din minus, putem observa complexitatea instalației, precum și imposibilitatea utilizării acesteia în perioada de vară fără încălzire suplimentară.

Sistemele combinate au combinat toate cele mai bune dintre cele două opțiuni de mai sus. Există, de asemenea, o bobină pentru elemente de încălzire și încălzire indirectă. Acesta din urmă poate fi activat atunci când puterea circuitului de încălzire nu este suficientă sau vara, când nu există încălzire. Dezavantajele unor astfel de sisteme sunt destul de complicate și unele capriciosități în întreținere. De asemenea, el va trebui să găsească un loc potrivit, deoarece dimensiunile sunt minunate.

Sfat! În unele tipuri de încălzitoare indirecte există mai multe bobine. Ele fie fac posibilă conectarea mai multor sisteme pentru a elibera căldură, fie una dintre ele este proiectată să utilizeze apă caldă menajeră.

Ce să alegi

Dacă vă este dificil să faceți o alegere, atunci trebuie să analizați următoarele puncte:

• Unde este planificată instalarea încălzitorului? Dacă încălzitorul este achiziționat pentru o casă privată în care există un sistem autonom de încălzire, atunci este logic să vă gândiți la achiziționarea unui cazan indirect de încălzire. Este mai ușor pentru el să găsească un site separat de instalare. Volumul va fi limitat numai de spațiul alocat. În același timp, un singur aparat va fi suficient pentru a oferi toate punctele de apă. Pentru apartamentele mici, unde spațiul este limitat și există doar un cabină de duș fără baie, este logic să ne gândim la un încălzitor de flux. Nu ocupă mult spațiu și oferă încălzire rapidă. În alte cazuri, cazan electric adecvat.
• Câți oameni locuiesc în aceeași casă? Din aceasta depinde de puterea și volumul dispozitivului. Nu credeți că cu cât este mai mare capacitatea, cu atât este mai bine pentru utilizatorul final. De fapt, această abordare poate duce la deșeuri iraționale la energia electrică. La urma urmei, de fapt, pot fi folosite doar 50 de litri, iar 200 sunt încălzite. Pentru un locuitor, un rezervor de 30 de litri va fi suficient. Acest volum este suficient pentru a face un duș confortabil, spălați vasele și spălați-l dimineața. Pentru o familie de 2? 3 persoane nevoie de un dispozitiv pentru 50-80 litri. În acest caz, toată lumea va putea să facă un duș cu un interval mic. Există suficientă apă încălzită pentru nevoile bucătăriei etc. Dacă sunt 4 sau mai multe persoane, atunci trebuie să te uiți la un rezervor cu o capacitate de 100 litri sau mai mult.
• În ce scopuri va fi dispozitivul utilizat în principal? În unele cazuri, este logic să se delimiteze zonele de consum de apă caldă. De exemplu, cel mai adesea apa caldă este utilizată pentru spălarea vesela și spălarea. În acest scop, puteți pune un cazan separat, cu o capacitate mică de 10-20 litri, și include un încălzitor mai mare în cazurile în care este nevoie să faceți duș sau o baie. Pentru primele tipuri, s-au dezvoltat tipuri speciale cu conexiuni de top, care sunt montate direct sub chiuvetă și nu ocupă mult spațiu.
• Există un sistem autonom de încălzire? Dacă nu este, atunci trebuie să vă uitați în partea laterală cu elemente electrice de încălzire. Cu excepția cazului în care există un heliosistem separat.
• Care este starea cablului electric? Acesta este un factor important care poate afecta selecția puterii TENA. Cel mai adesea, designul oferă încălzitoare electrice cu o capacitate de 1,5 kW pentru volume mari? 2 - 2,5 kW. Pentru consumatorii cu putere de 3 kW și mai mult, este necesară o aprovizionare separată. De asemenea, asigurați-vă că aveți grijă de prezența pământului.
• Vor rezista pereții încărcăturii planificate? Un cazan de 80 litri poate cântări până la 20 kg, ceea ce înseamnă că, atunci când este umplut cu apă, acesta va cântări 100 kg sau mai mult. Pentru materialele de construcție libere, este o povară insuportabilă. În astfel de cazuri, poate fi necesar să instalați prin hardware sau să instalați o placă metalică specială care va distribui încărcătura.

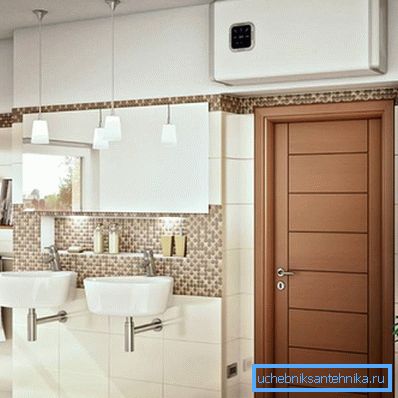

Sfat! În plus, atunci când alegeți, este de asemenea necesar să se țină seama de configurația structurii. Cazanul nu trebuie să fie cilindric, așa cum am obișnuit. Soluțiile moderne au, de asemenea, opțiuni Slim, în care diametrul este redus la dimensiunea minimă posibilă. În plus, există dispozitive dreptunghiulare. Mai precis, mai multe rezervoare cilindrice mai mici pot fi, de asemenea, localizate în interiorul, dar carcasa exterioară are o formă diferită. Pentru astfel de produse este mai ușor să alegeți un loc pentru instalare, de asemenea, ocupă mai puțin spațiu.

Încălzitoarele electrice pot fi, de asemenea, diferite. Cele mai frecvente în utilizarea încălzitorului - încălzitor electric tubular. Este în contact direct cu apa, ca un cazan. Pentru această opțiune este necesară împământarea pentru a elimina toți curenții vagabonzi. Mai progresiv este elementul de încălzire uscat. În acest caz, în coloana de apă sunt încorporate rezervoare speciale în care este introdus un încălzitor. Transmite temperatura nu direct, ci prin "mediator". Această soluție este mult mai rezonabilă din punctul de vedere al adecvării pentru reparații, deoarece nu trebuie să scoateți rezervorul, să îl goliți și să scoateți capacul inferior. Va fi suficient doar pentru a avea acces la încălzitoare.

Pregătirea lucrărilor de instalare

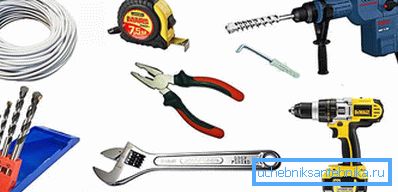

Înainte de a începe să lucrați, va trebui să pregătiți un instrument:

• Se lovi cu pumnul;
• diametrul burghiului necesar
• dibluri și cârlige;
• cablu adecvat pentru secțiunea transversală;
• ruletă ruletă;
• foraj;
• 2 taste reglabile;
• nivel de construcție.

Fitingurile care vor fi necesare vor depinde de tipurile specifice de țevi, lucru care va fi discutat mai târziu. Decideți pe site-ul de instalare. Este mai bine dacă va furniza electricitate pur și, de asemenea, este bine dacă distribuția apei este apropiată, astfel încât vor exista mai puține pierderi pe calea de la sursă la mixer. Dacă rezervorul extern este fabricat din oțel obișnuit, atunci camera nu trebuie să aibă un nivel constant ridicat de umiditate, deoarece Acest lucru va duce la coroziune. Este de dorit să se mențină o temperatură constantă pozitivă în interior. În caz contrar, va fi necesar să se asigure că sistemul prevede protecție împotriva înghețării, care va activa automat elementul de încălzire, ținând cont de condițiile înconjurătoare. De asemenea, este necesar să se analizeze starea pereților, așa cum este descris mai sus, și să se achiziționeze benzi suplimentare.

Sfat! Circuitul electric pentru conectarea cazanului trebuie să includă în mod necesar un dispozitiv de siguranță. Acesta va prinde cea mai mică scurgere curentă și va opri fluxul în timp util, ceea ce va împiedica înfrângerea utilizatorului.

Momente generale

Indiferent de ce conductă trebuie să faceți bara laterală, există câteva puncte de bază care trebuie respectate în orice situație.

• Înainte de a începe orice acțiune, fluxul este blocat pentru a preveni inundarea. De obicei, supapa este situată în fața contorului de apă.

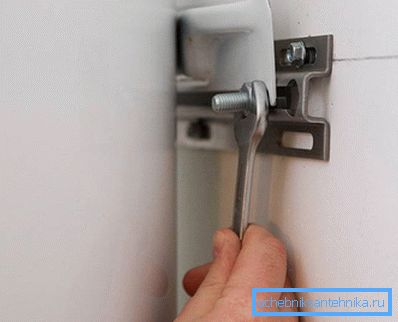

• Dacă încălzitorul este montat pe un perete, atunci două găuri sunt forate cu ajutorul unui perforator. Pentru a calcula distanța corectă dintre centre, trebuie mai întâi să o măsurați pe o placă sudată la cazan. Apoi, etichetele sunt transferate pe perete și aliniate într-un plan cu ajutorul nivelului clădirii. Diblurile sunt introduse în găuri și cârligele sunt răsucite sau sunt introduse imediat șuruburi de ancorare cu un cârlig. Rezervorul este suspendat, trebuie luat în considerare astfel încât distanța față de perete să nu fie prea mare, deoarece atunci sarcina de fixare va fi mai mare. Ar trebui să fie nivel cu nivel într-un plan vertical. Acest lucru poate fi realizat prin utilizarea unui stand reglabil, care este de obicei în proiectare sau garnituri.
• Mai întâi, o conexiune detașabilă de tip american este montată pe conductele cazanului. Acest lucru este important pentru că la întreținerea unității, va fi mult mai ușor să o deconectați de la sistem.
• Apoi, instalați supapele cu bilă. Nu puteți cumpăra elemente individuale, deoarece Există mecanisme de blocare cu un american.
• O supapă de reținere este instalată pe rețeaua de alimentare cu apă rece, care va împiedica scurgerea atunci când lichidul dispare în sistemul global, o supapă de sablare va asigura că excesul este descărcat în timpul încălzirii și extinderii.
• Există o altă opțiune de conectare. La aprovizionarea cu apă rece a apei este prima rană de tee. Robinetul de evacuare a apei este conectat la una din ramurile sale. La al doilea - o supapă de explozie și un alt robinet care va suprapune fluxul total.
• Conectați un furtun pentru a scurge excesul de apă.
• Toate racordurile cu filet sunt sigilate cu bandă sau bandă din teflon.

Sfat! Dacă se știe că în sistem există supratensiuni care sunt mai mult decât rezistența cazanului, pe lângă supapa de reținere, va trebui să instalați și o cutie de viteze protectoare. Sarcina lui va fi normalizarea presiunii la valori acceptabile.

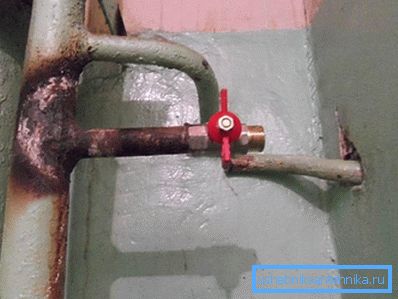

Conectarea la țevi metalice

În apartamentul casei vechi se utilizează, de obicei, cabluri din țevi metalice. Conectarea la ele este într-un sens dificilă, dar nu foarte dificilă. Dacă nu vă puteți conecta la priză, atunci elementul principal care va fi necesar este o șa. Aceasta este o clemă metalică cu garnituri de cauciuc, care va asigura o conexiune cu sistemul de alimentare și evacuare. Este necesar să o selectați pentru țevi specifice, iar conexiunea filetată ar trebui să fie activată? ".

• S-a stabilit cel mai bun loc pentru punerea în aplicare a legăturilor.
• Curăță vopseaua la lățimea cravată.
• Partea superioară a șei este aplicată pe conductă, iar gaura este marcată.
• Apoi, trebuie să găuriți o gaură pe eticheta marcată.
• Aceleași acțiuni sunt efectuate pentru țevile prin care apa caldă va fi descărcată.
• La locul pregătit pentru asistente medicale. Este important să instalați cu grijă garniturile de cauciuc pentru a evita scurgeri în viitor. Partea inferioară este înlocuită și fixată cu șuruburi.
• Pasul final este conectarea dispozitivului de legare și a cazanului cu setul asamblat de echipamente suplimentare. Pentru aceasta, este mai bine să folosiți un furtun flexibil din oțel inoxidabil.

Sfat! O altă opțiune nu ar fi utilizarea unei legături, ci utilizarea unui tee. Pentru aceasta, cu ajutorul polizorului se taie o mică parte a țevii. Un fir este tăiat din două laturi cu ajutorul unui contor, se montează un teu și se face o conexiune cu un furtun flexibil.

Conectarea la o conductă metalică

Pentru a efectua aceste lucrări, veți avea nevoie de două teuri pentru o conductă metal-plastic. Dacă aveți de gând să le conectați cu un cazan folosind un furtun flexibil, atunci acestea trebuie să fie luate cu o trecere la firul în? ", În cazul în care alimentarea este planificată cu ajutorul aceleiași țevi, atunci ar trebui să fie de ieșire de 16 mm.În plus, va trebui să cumpere o tranziție de la o țeavă de metal-plastic pe conexiunea filetată.

• Selectați un loc pentru implementarea legăturilor.
• Este marcat în funcție de mărimea teiului minus partea din țeavă care intră în conexiuni.
• Cu ajutorul foarfecelor speciale tăiați o zonă mică.
• Deșurubați piulițele din teava și împreună cu inelele de blocare sunt așezate pe două duze. Acest lucru este important de făcut acum, pentru că atunci va fi imposibil.
• Țevile de pe ambele părți sunt arse cu un dispozitiv special. De asemenea, puteți utiliza o șurubelniță obișnuită pentru acest lucru.
• Tie inserată. Țevile se scufundă. Două inele sunt deplasate, apoi totul este fixat cu piulițe cu o cheie.
• În cazul în care teu-ul a fost cu o conexiune filetată, atunci conexiunea se face folosind furtunuri flexibile, ca în prima versiune.
• Dacă alimentarea este planificată cu o țeavă, atunci se taie două segmente, dimensiunea cărora va fi egală cu distanța de la tee la adaptor.
• Adaptorii sunt montați la supapele cu bilă.
• Secțiunile conductelor sunt montate în tepi și adaptoare.

Sfat! Fitingurile sunt, de asemenea, utilizate pentru țevi de plastic-metal, care trebuie presurizate. În acest caz, secvența de acțiuni va fi aceeași, dar în plus, veți avea nevoie de un instrument pentru crimpare.

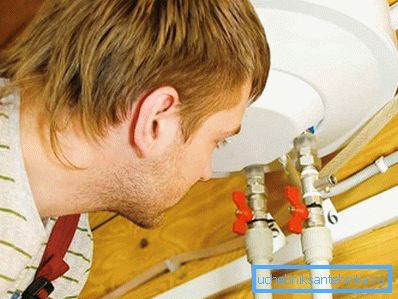

Conectarea la țevi de polipropilenă

În plus, veți avea nevoie de un fier de lipit pentru țevi din plastic, foarfece speciale, două tepi, două adaptoare pentru o conexiune filetată (MRN sau MRV), totul depinde de firul cu care sunt instalate robinetele și robineții de siguranță, precum și de colțurile - de alimentare cu apă.

• Selectați un loc pentru conectare.
• Țeava este tăiată la lățimea teiului minus 2 cm. Aproximativ 1 cm va fi scufundată în tee pe fiecare parte.
• Cu ajutorul unui fier de lipit, conducta și fitingul sunt încălzite, după care ele sunt interconectate. După articulare, ele nu pot fi răsucite, deoarece vor duce la o strângere de etanșeitate.
• Mai mult, cu ajutorul secțiunilor țevilor și a colțurilor, căptușeala este așezată pe conductele cazanului.
• În final, cuplarea lipită cu un fir metalic.
• Totul este bine conectat și strâns.

Sfat! Este bine să fie instalate mai multe baloane cu filtre fine în fața cazanului, precum și un filtru de sare - înmoaie apa și reduce cantitatea de depozite care se pot acumula pe pereți și elementul de încălzire.

Încălzitor indirect de apă

Sistemul de alimentare cu țevi va fi același ca și pentru versiunea electrică. Dar există anumite nuanțe de organizare a conturului sistemului de încălzire.

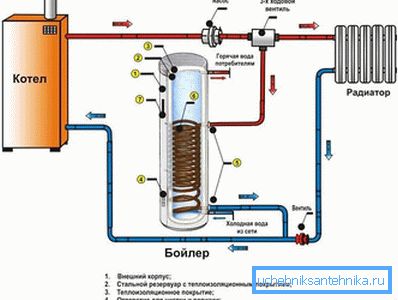

Prima schemă implică conectarea cu prezența unui mecanism de blocare pentru 3 rotații. Linia de jos este că temperatura pe termostat este setată mai jos decât pe termostatul cazanului. Apa care vine de la încălzitor ajunge la sistemul de încălzire. De îndată ce apa din cazan se încălzește până la o temperatură prestabilită, supapa taie fluxul către încălzire și eliberează apă în rezervor. Astfel, se acordă prioritate unității de preparare a apei calde menajere.

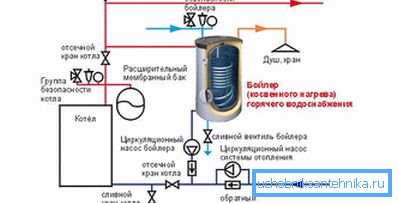

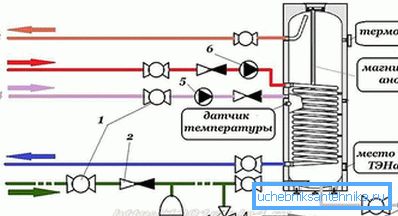

Al doilea include prezența a două pompe circulație forțată. Una, ca de obicei, este localizată pe conducta de retur a sistemului de încălzire, cea de-a doua este și pe conducta de retur, dar cea care vine de la bobina cazanului. Munca lor este controlată de un termostat. De îndată ce temperatura scade, pompa de stocare pornește, iar cea care circulă în jurul întregului circuit de încălzire se oprește și invers.

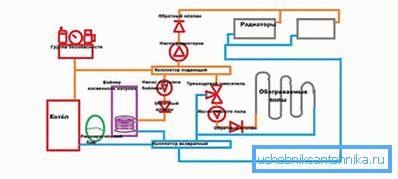

Cea de-a treia metodă va fi utilă în cazul în care casa utilizează un sistem de încălzire radială de încălzire. Are un colector din care apa caldă din boiler poate curge atât la podeaua caldă, cât și la radiatoare. Într-un astfel de sistem va fi necesară instalarea săgeților hidraulice. Aceasta va compensa diferența de presiune care va exista datorită funcționării mai multor pompe pentru circuitele individuale.
