Dulap de comandă a pompei

Dulapul de comandă al pompei este creierul sistemului autonom de alimentare cu apă, vă permite să controlați activitatea acestora. Datorită instalării sale, funcționarea echipamentelor este prelungită și se economisește energie. Dulapul este locul în care sunt asamblate toate unitățile de comandă și de siguranță. Astfel de blocuri sunt formate pentru alimentarea cu apă, canalizare, stingerea incendiilor, sisteme de încălzire.

numire

În dulap sunt plasate în mod compact comenzile mai multor sisteme de inginerie: alimentarea cu apă, evacuarea și drenajul. În structura de distribuție există blocuri instalate care controlează o pompă submersibilă de fund, care asigură funcționarea alimentării cu apă și încălzire și o scurgere, care este utilizată pentru pomparea automată a apei. Toate elementele de comandă și comutare sunt protejate de pereții metalici de influența exterioară. Funcțiile dispozitivului includ:

1. Organizarea modului de comandă manual și automat, protecția pompelor împotriva scurtcircuitelor și a suprasarcinilor limită, excepții ale modului de funcționare incompletă a fazei.
2. Monitorizarea parametrilor principali ai sistemului de alimentare cu apă: nivelul apei, presiunea în țevi, temperatura și alte date care afectează stabilitatea pompei. Informarea cu privire la starea mecanismelor de lucru.
3. Pornirea și oprirea necorespunzătoare a motorului electric.
4. Protecție împotriva spărturilor.
5. Consum redus de energie.
6. Reglarea schimbării pompelor în caz de accident și ieșirea din unul dintre sisteme.
7. Alertați o alarmă utilizând semnalul releului de funcționare uscat.
8. Implementarea muncii în modul de repaus, când nu există analiză a apei.
9. La controlul mai multor pompe, unitatea de lucru este schimbată periodic, ceea ce face posibilă egalizarea uzurii echipamentului.

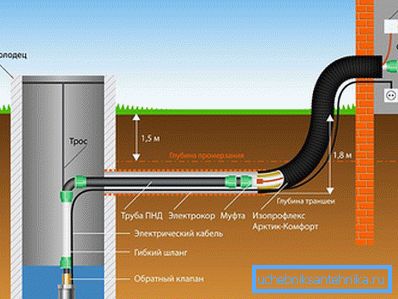

Principiul de funcționare al cabinetului implică includerea unui motor al pompei atunci când un semnal ajunge la senzor, în coordonare cu unitatea de control, modul de funcționare este setat. Comanda poate fi efectuată în modul manual folosind butoanele și în modul automat. A doua opțiune este cea mai importantă.

Echipamente standard

Dulapurile de comandă pentru toate tipurile de pompe au aceeași configurație:

• Corpul este o cutie metalică care conține echipamente electromecanice.
• Unitate de control al fazei - trei senzori care raportează funcționarea fiecărei faze. Acesta este plasat în fața hardware-ului.
• Panoul frontal - butoanele Start și Stop sunt instalate pe acesta, indicatoarele de funcționare a pompei și a releului comută modul automat la manual.
• Siguranță - releu declanșat în timpul unui scurtcircuit. Dispozitivul are un element de topire, care arde la tensiune înaltă și deschide circuitul, protejând toate echipamentele din cabinet și înfășurarea motorului electric împotriva deteriorării.
• Contactorul - este un comutator care furnizează energie la bornele pompei și deconectează dispozitivul de la tensiune.
• Unitatea de comandă controlează modurile de funcționare ale pompei. Terminalele senzorilor sunt în fantă sau rezervor, iar în cazul unei pompe de drenaj - într-un rezervor septic. Un set de senzori - reducerea și ridicarea nivelului apei și supraîncărcare, dă comanda pentru a porni sau opri unitatea.
• Convertorul de frecvență - asigură o pornire și oprire ușoară a motorului asincron, reglează viteza de rotație în stadiul inițial și în momentul opririi.
• Senzorii de temperatură și presiune sunt conectați la contactor, iar citirile lor nu permit pornirea aparatului în condiții inacceptabile - la temperatură și presiune ridicată.

Dimensiunile cabinetului depind de numărul de echipamente de control și de funcțiile atribuite. Construcția masivă are o execuție de podea, iar într-o dimensiune compactă, dulapul este fixat pe perete.

Tipuri de dispozitive

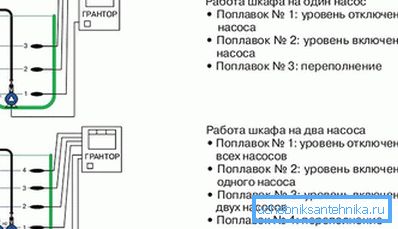

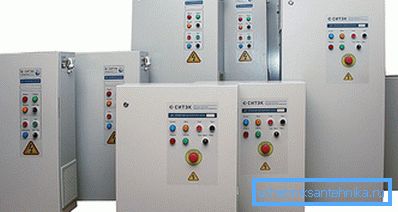

Există mai multe tipuri de dulapuri de comandă a pompelor disponibile:

• cu pornire directă - dispozitivele sunt compacte și ușor de gestionat, pornesc și se opresc numărul necesar de pompe, se efectuează schimbarea automată a unităților;
• cu un convertizor de frecvență - reglați fără probleme turația motorului, reduceți consumul de energie;

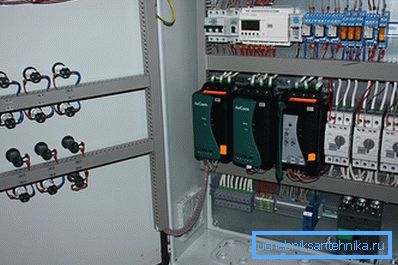

• cu dispozitiv de declanșare ușoară - asigură protecția unităților împotriva suprasarcinilor mecanice, ciocanului de apă și a curentului de pornire;
• cu convertoare de frecvență instalate pe toate motoarele (de la 1 la 5) - susține parametrii de funcționare în funcție de citirile senzorilor, conectează pompele de rezervă în modul automat.

serviciu

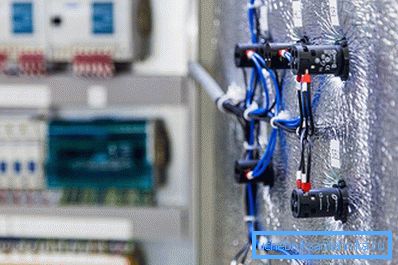

Producătorul livrează echipamentul cu un pașaport tehnic și instrucțiuni. Înainte de a porni automatizarea, ar trebui să vă familiarizați cu schema și recomandările. Întreținerea dulapurilor constă în curățarea filtrelor de ventilație, înlocuirea pieselor uzate, strângerea contactelor și a șuruburilor de fixare. Ventilatorul și radiatorul convertorului trebuie să îndepărteze praful. În caz de avarii grave, se efectuează service în garanție.

Toate lucrările de întreținere ale dulapului se efectuează odată cu oprirea alimentării.

video

Vedeți cum puteți face cabina de comandă a pompei pe cont propriu, petrecând doar 30 de minute pe ea:

AlfaTech afișează dulapurile sale de comandă pentru pompe și vorbește despre ele:
