Flanșa de țeavă pentru țeavă de profil în sine

Când se construiește o seră, se lucrează la un teren de grădină sau se pune o conductă, este necesar să se îndoaie o țeavă sau o bandă metalică la un anumit unghi. În aceste scopuri, există o unealtă specială - bender pipe. Poți să-l cumperi într-un magazin sau să faci un bender pentru o conductă de profil cu mâinile tale. Un astfel de dispozitiv este capabil să îndoaie produse din aluminiu, cupru și oțel.

specie

Modelele de dispozitive diferă în principiul funcționării:

1. Cea mai mică putere este unelte de mână care pot îndoi o țeavă cu un diametru minim.
2. Produsele mai mari vor necesita forțe hidraulice de acționare. Acest model este utilizat de profesioniști și vă permite să efectuați o cantitate semnificativă de lucru într-un timp scurt.
3. Benderul de țeavă cu acționarea electrică este fabricat în opțiune staționară și mobilă. Cu aceasta, puteți îndoi țevi de diferite diametre, iar modelul manual este configurat numai pentru o singură dimensiune. Utilizarea unui instrument electromecanic garantează un unghi exact de îndoire și nu provoacă deformarea profilului conductei.

Metode de impact

• Bobina - țevul este atașat la ruloul de îndoire, care îl înfășoară pe el însuși, creând un unghi dat.
• Metoda arbalestă - țeavă se sprijină pe două role fixe, iar al treilea o apasă în mijloc.
• Rolling - designul are trei role mobile amplasate într-un singur plan. Cilindrul central rotește și presează produsul.
• Rularea în - conducta este fixată pe șablon, iar rola mobilă o rotește în jurul conturului.

Țevile nu pot fi îndoite la un unghi, există directoare speciale în care sunt indicate valorile admisibile pentru produsele cu secțiuni transversale diferite și grosimea pereților.

Modelarea sculelor

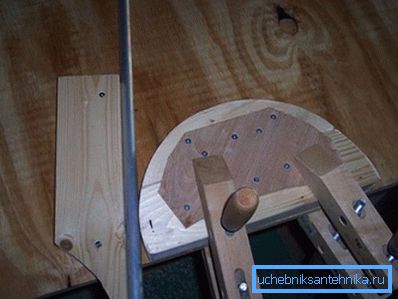

Deci, cum să faceți o unealtă de îndoire a țevilor? Cea mai simplă versiune a benderului pentru țevi este din lemn. Se taie un șablon care se potrivește cu forma produsului îndoit. Grosimea acestuia este puțin mai mare decât dimensiunea țevii. Furnizarea unei fixări fiabile va permite decuparea pe fundul profilului tăiat. Modelul este alcătuit din două panouri lipite. Piesa de lucru este fixată cu fermitate pe marginea mesei sau a bancului de lucru. În apropiere se află o placă de lemn înșurubată, care va servi drept focalizare pentru țeavă.

Procesul de îndoire a țevii din aluminiu sau din oțel subțire cu pereți subțiri este după cum urmează - sfârșitul produsului este introdus în spațiul dintre șablon și opritor, luat la partea opusă și îndoit ușor. Țeava se află pe capătul șablonului din lemn. Pentru a face mai puțin efort, puteți introduce o tijă metalică în produs sau puteți pune o țeavă mai mare în partea de sus. Cu aceasta puteți realiza arcul pentru seră. Pentru a găzdui o țeavă lungă, șablonul este instalat într-un spațiu deschis, de exemplu, pe un perete sau pe un gard.

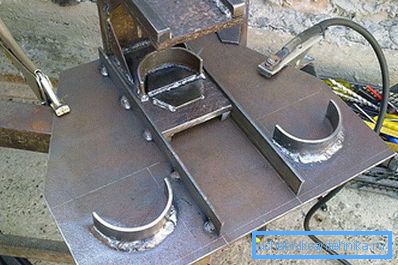

Prin același principiu, designul este realizat din cârlige metalice. Pe bază, se trage raza necesară și detaliile sunt împachetate de-a lungul liniei. Poziția lor poate fi schimbată pentru diferite diametre de îndoire a țevilor.

Mașină de îndoit manual

Pentru a realiza o manevră a țevilor de mână, trebuie să aveți (sau să desenați cele mai multe) desene și să faceți părțile necesare pentru ele. Proiectarea brăzdarului pentru țevi asigură o îndoire treptată a țevii într-un mod de economisire pentru aceasta. Acest dispozitiv este utilizat de profesioniști pentru a nu deforma produsul.

Cadrul mașinii poate fi confecționat din metal sau din lemn. Este mai ușor să lucrați cu piese din lemn, dar acestea se uzează rapid și au o productivitate mai scăzută. Modele realizate în mod automat, în care tragerea țevii se realizează prin rotirea rolei de presiune centrale, dar este mai ușor să efectuați mașina cu derularea uneia dintre rolele de susținere. Dacă o unitate de lanț este instalată pe un astfel de design, atunci eficiența va crește. Pentru fabricarea unui design simplu, veți avea nevoie de:

1. Baza metalică puternică, fixată pe o suprafață plană.
2. Sunt luate 4 plăci dreptunghiulare, în care sunt forate găuri pentru fixarea arborilor.
3. Plăcile de fixare cu șuruburi sunt conectate la bază.
4. Rolele cu diametrul adecvat sunt introduse în canelurile finisate. Arborii sunt atașați cu știfturi și piulițe.
5. Proiectul de instalare a arborelui de fixare, care deformează conducta, este realizat din patru țevi formate și o placă sudată de sus.
6. În placă se face o gaură pentru a instala șurubul, cu care arborele central va fi apăsat și ridicat.
7. Pentru a fixa arborele principal, veți avea nevoie de o piesă în formă de U, așezată între rafturi. În părțile sale laterale există găuri pentru fixarea arborelui, iar un șurub este atașat la placa superioară.
8. Un mâner pentru laminarea tubului este atașat la unul din arborii inferior.

Există o mulțime de opțiuni pentru fabricarea bobinelor de țevi, acestea se disting prin complexitatea executării. Videoclipul va contribui la rezolvarea nuanțelor legate de munca complexă. Dacă nu aveți o mașină de sudură și abilități de a lucra cu unelte complexe, puteți face un șablon de șablon simplu.

video

Consultați o selecție de videoclipuri care arată cum să faceți cele mai simple benders:

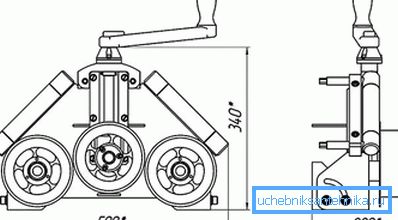

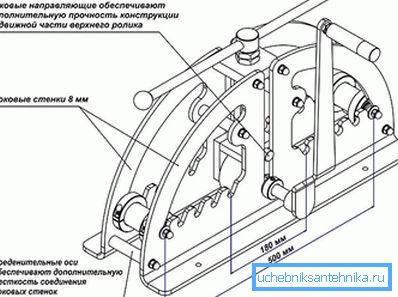

Scheme și desene
