Ce metode sunt puse la țevi pentru alimentarea cu apă? Cum este pusă conducta de polipropilenă la alimentarea cu apă caldă a cabanei? Cum sunt conductele principale de apă sub autostrăzi și clădiri ocupate? În articol vom încerca să familiarizăm cititorul cu câteva aspecte ale performanței acestor lucrări.

Casa privată

Să începem cu informații care au o valoare practică pentru proprietarii de vile. Care este intrarea sursei de alimentare cu apă și cum se încadrează în sol?

material

În mod obișnuit, numai apa rece este pusă în cabană. Apa caldă și încălzirea este organizată singură; gaz, electricitate, lemn de foc, cărbune, peleți (peleți presați din rumeguș) etc. pot fi utilizați ca surse de căldură.

În acest caz, cea mai eficientă utilizare a țevilor din polietilenă.

De ce?

• Polietilena este extrem de durabilă. Durata de viață a conductei este estimată la cel puțin 50 de ani.
• Este rezistent la coroziune (ca, de fapt, toți ceilalți polimeri).

În plus, polietilena este extrem de rezistentă la mediile agresive. Din acest plastic, împreună cu sticla, se produc vase, în care sunt furnizate acizi și alcalii concentrate.

• Polietilenă - dielectrică. Dacă da, nu vă puteți teama de curenții vagabonzi și de apariția proceselor electrochimice care distrug supapele.
• Suprafața sa nu este îngroșată cu depuneri de calcar., care distinge materialul de orice conducte din oțel.

• În favoarea conductelor de polietilenă spune prețul lor.: la aceeași ieșire este de 1,5-2 ori mai mică decât cea a oțelului ne-galvanizat.
• În cele din urmă, polietilena își păstrează elasticitatea la temperaturi scăzute.. În termeni practici, aceasta înseamnă că, chiar și atunci când apa îngheață, conducta nu va fi ruptă de presiunea gheții: coaja se va întinde doar puțin și atunci când se va decongela, va reveni la dimensiunile originale.

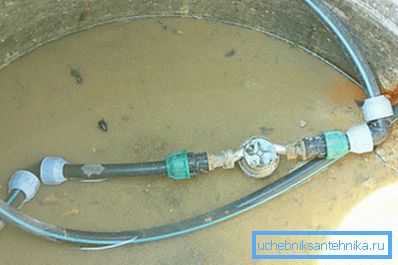

Intrarea de la ansamblul contorului de apă în puț este prevăzută cu o conductă dintr-o singură bucată: cu un diametru de până la 180 mm este furnizată în bobine și bobine. Cablarea în casă se poate face, desigur, cu alte materiale; ca adaptor de compresie montat la adaptor.

Și ce mai bine să folosiți atunci când alimentarea cu apă caldă și încălzirea sunt furnizate prin conectarea la rețeaua de încălzire?

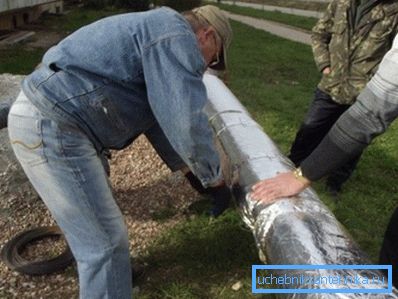

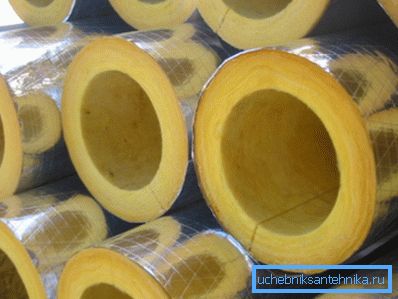

• Atunci când se utilizează o conductă de oțel utilizată în mod tradițional. Conexiunile sunt montate prin sudare sau pe fire; Izolația termică este realizată din vată de sticlă cu teacă de fier sau teava de fier galvanizată.

• În cazul în care instalația subterană este de preferat să se utilizeze țevi din polipropilenă ranforsată.. Este întărită - deoarece are o rezistență mai mare la tracțiune și are o alungire mai mică atunci când este încălzită. Pentru a conecta lungimi drepte, se folosește sudarea la miez de temperatură joasă; Aluminiu armarea necesită pre-stripare în domeniul de sudare.

Nuance: dacă conducta de polietilenă poate fi îndoită cu o rază de cel puțin cinci din diametrele sale, atunci racordurile bucșelor din polipropilenă se efectuează numai prin fitinguri.

Montarea în pământ

La ce adâncime plasează conductele de apă atunci când plasează intrarea în pământ?

Pentru a răspunde la această întrebare, ne îndreptăm spre documentele de reglementare.

1. Conform SNiP 2.04.02-84, adâncimea de așezare a conductelor de apă, numărând pe suprafața lor inferioară, ar trebui să fie cu cel puțin o jumătate de metru mai mare decât adâncimea maximă de penetrare în sol a temperaturii zero (adâncime de îngheț).
2. Codul regulilor societății mixte 40-102-2000 face o adăugare: această adâncime poate fi redusă prin utilizarea izolației termice nehigroscopice.

Pentru comoditatea cititorului, prezentăm valorile profunzimii înghețării pentru unele regiuni ale spațiului post-sovietic.

De ce sunt țevi de apă așezate la adâncimi mari? Totul este evident: în absența pompării apei la temperaturi ambiante sub zero, ele vor îngheța pur și simplu. În același timp, așezarea profundă rezolvă problema deformării țevilor atunci când se deplasează de-a lungul suprafeței unui autovehicul.

Notă: Izolarea alimentării cu apă nu garantează protejarea acesteia împotriva înghețării. Este doar înghețarea mai lentă. Din punct de vedere radical, problema dezghețării la așezarea țevilor la adâncime mică este rezolvată numai de un cablu de încălzire, așezat într-o jachetă comună termoizolantă împreună cu acestea.

șosea

Cum este pusă conducta de apă?

materiale

Până de curând, atunci când stabilirea sistemelor intracity de alimentare cu apă utilizate masiv:

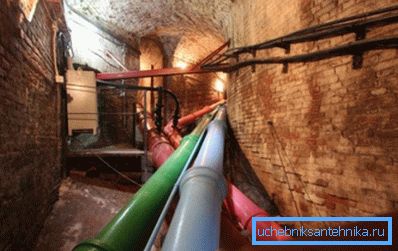

1. Furtunuri de fontă cu etanșare înfundată cu cabol (impregnat cu fibră organică bituminoasă) și plumb topit. Rezistența la coroziune din fontă permite mai multor linii de vârstă și mai mult spate să rămână în serviciu astăzi. Principala problemă a materialului este fragilitatea acestuia: mișcarea pe sol duce la accidente.

1. Oțel negru Utilizarea sa este una dintre nebunia asociată cu încercările de a economisi bani; durata de viață a sistemului de alimentare cu apă din oțel înainte de primul accident, generat de coroziunea sa, nu a fost mai mare de 10-15 ani.

În plus, datorită depunerilor de rugină și de calcar, lumenul țevii în acest timp a fost redus la 25-40% din original. Ghiciți cum a afectat presiunea apei?

Din fericire, progresul nu se oprește și acum s-au răspândit mai multe soluții curioase.

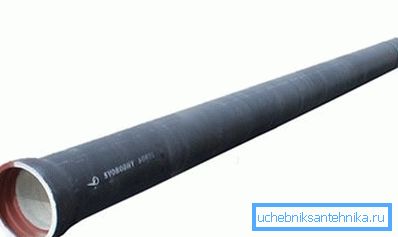

1. Țevi din VChSHG (fontă nodulară cu grafit nodular) prezintă rezistența la coroziune a fontei și ductilitatea oțelului cu conținut scăzut de carbon. Etanșeitatea racordurilor cu soclu este asigurată de inelele de cauciuc.


2. Conductoarele de presiune din clorură de polivinil sunt conectate prin prize și racorduri de țeavă folosind aceleași inele de etanșare din cauciuc sau îmbinări adezive.

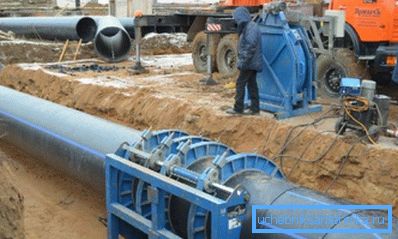

3. În cele din urmă, țevile principale din polietilenă sunt îmbinate prin sudură la capăt la temperaturi joase: capetele conductelor adiacente sunt topite cu un încălzitor electric și presate unul împotriva celuilalt. Alinierea și strângerea cu un diametru mare al trunchiului sunt efectuate utilizând dispozitive hidraulice mecanice sau (cu secțiune transversală de peste 250 mm).

Montarea în pământ

Dacă conductele de petrol și gazele și liniile de încălzire pot fi așezate deasupra nivelului solului și direct pe suprafața acestuia, atunci sistemele principale de alimentare cu apă, descrise mai sus, sunt îngropate în sol.

Schema tradițională de design este clară și familiară:

1. Un șanț se săpare de-a lungul viitoarei autostrăzi;

1. Conducta biciuită sudată sau conectată în alte moduri este așezată într-o șanț pe o pernă de nisip și acoperită cu pământ.

În cazul drumurilor cu trafic intens, țevile sunt adesea plasate într-un jgheab din beton armat, care nu le permite să se deterioreze atunci când suprafața este supusă unui stres considerabil.

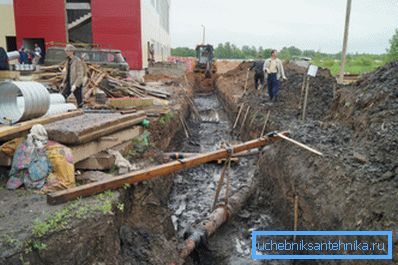

Este clar că acest lucru nu este modul cel mai practic: o cantitate imensă de lucrări de terasament și necesitatea de a restrânge traficul nu vor fi deloc plăcute muncitorului și cetățenilor.

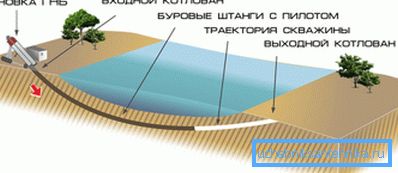

În 1971, a început o nouă eră în construcția de conducte subterane urbane: Martin Cherrington (SUA) a fost primul care a încercat instalarea conductelor folosind metoda HDD (foraj direcțional orizontal). Esența metodei este clară din numele său: conducta nu se încadrează în șanț, ci este trecută sub suprafață fără a deranja straturile superioare ale solului.

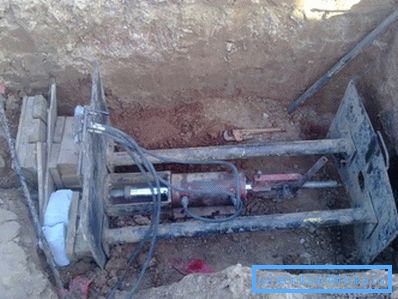

În prezent, montarea conductelor trenchless este practicată în mai multe moduri:

SNiP 3.05.04-85

Cum să vă ghidați când construiți un sistem de alimentare cu apă cu propriile mâini? Instrucțiunile de bază pentru proiectare și conducte sunt cuprinse în SNiP 3.05.04-85 Rețele externe și instalații de alimentare cu apă și canalizare. Oferim câteva cerințe ale acestui document.

Deci, cum ar trebui să fie puse conducta în conformitate cu SNiP?

• Pentru îmbinările cu etanșări din cauciuc, unghiul de rotație la fiecare îmbinare nu trebuie să depășească 2 grade pentru diametre de până la 600 mm și 1 grad pentru diametre de la 600 mm.
• Abaterile de la axa de proiectare a conductei nu trebuie să depășească 100 mm.
• Garniturile de etanșare din cauciuc nu pot fi folosite primorozhennymi.

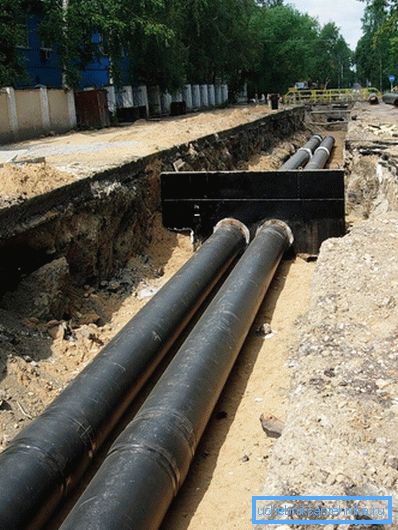

• Conducte de otel si beton armat sunt protejate de coroziune.


• Sudarea între celelalte conducte polimerice (în special HDPE și LDPE) nu este permisă.
• Sudarea țevilor de oțel poate fi efectuată la o temperatură nu mai mică de -50 grade, polietilenă - nu mai mică de -10 grade.

concluzie

Sperăm că am reușit să satisfacem curiozitatea cititorului în domeniul metodelor de construcție a conductelor de apă și a materialelor utilizate în acest scop. Ca de obicei, informații suplimentare pot fi găsite în videoclipul din acest articol. Mult noroc!
