Asistenta pe conducta de polietilena: principalele soiuri,

În acest articol vom vorbi despre modul în care o șa de pe o țeavă de oțel diferă de un dispozitiv similar conceput pentru instalarea pe polietilenă. În plus, considerăm regulile pentru utilizarea corectă a acestor dispozitive în scopul urmărit.

Caracteristici cheie

Retragerea șei (șa) este o parte prin care se poate realiza o ramificație secundară pe conducta principală. Aceste dispozitive sunt utilizate în mod obișnuit pentru branșarea eficientă și fiabilă a sistemelor de alimentare cu apă, canalizare, irigare, gaz și alte sisteme.

Structurally, dispozitivul este un tip de armătură de compresie și este reprezentat de două tipuri principale: cleme și garnituri. Îndepărtarea șaibelor este universală, deoarece este produsă cu diametre diferite pentru diferite tipuri de țevi. Dacă este necesar, în majoritatea magazinelor specializate puteți cumpăra șeile pentru țevi din fontă, oțel și plastic.

Important: Multe tipuri de dispozitive sunt concepute pentru a fi introduse în conductă sub presiune, ceea ce simplifică și reduce costurile de instalare a nodurilor de apă și de canalizare.

Caracteristicile aplicației

Instrucțiunea de instalare a șei nu implică integritatea țevii. Majoritatea dispozitivelor, pentru ușurința utilizării, sunt echipate cu un tăietor special integrat, care vă permite să executați rapid o gaură în țevile pe care instalați.

Dintre avantajele utilizării unor astfel de dispozitive, trebuie remarcat următoarele:

• posibilitatea lucrărilor de instalare în condiții de îngheț (în toalete și băi, canale, puțuri, mine etc.);
• posibilitate de instalare pe conducta de lucru fără a fi necesară oprirea alimentării cu apă;
• posibilitatea instalării pe orice parte a sistemului;
• posibilitate de utilizare pe sisteme cu locație internă și externă;
• preț rezonabil, în comparație cu costul de instalare a sucursalelor de alte tipuri;
• ușurința instalării fără a necesita echipamente speciale.

Soiuri principale

În conformitate cu caracteristicile de proiectare a asistentei medicale pe o conductă de metal este împărțită în următoarele categorii:

1. Modificări sub formă de manșoane - montate pe conductă, strânse din două laturi cu două jumătăți curbe. Pe una dintre jumătăți există un cot cu filet în care partea tranzitorie este plasată pentru a fi introdusă în conductă.

Dintre caracteristicile principale ale dispozitivului, observăm următoarele:

• instalare rapidă prin simpla înșurubare;
• o etanșeitate optimă a crimpării datorită prezenței unui inel de etanșare din cauciuc;
• posibilitatea instalării pe țevi din polietilenă, polipropilenă, clorură de polivinil și azbociment;
• posibilitatea utilizării în sistemele de canalizare, alimentare cu apă și irigare;
• posibilitatea aplicării în sisteme cu o temperatură maximă a suportului +40 ° C;
• posibilitatea funcționării în sisteme cu o presiune maximă de cel mult 10 atmosfere;
• Disponibilitatea dispozitivelor destinate operării cu țevi cu diametrul de 2-31,5 cm.

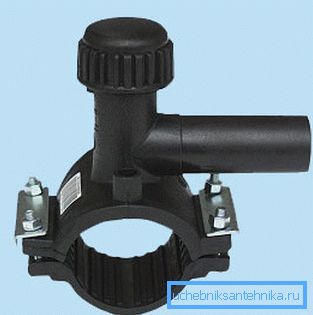

1. Placa de șa este un dispozitiv special conceput pentru instalarea pe conducte de polietilenă de joasă presiune (HDPE). Un astfel de dispozitiv este montat folosind sudură prin electro-difuzie.

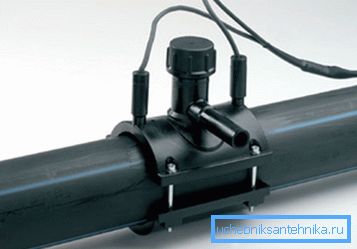

O șa pe o țeavă PND 110 sau pe soiuri similare, în procesul de sudare, este echipată cu un element de încălzire în partea de jos - o spirală, la care este conectată o mașină de sudare specială și conductele de polimer sunt încălzite la temperatura necesară pentru sudare.

Important: Echipamentele moderne pentru sudarea prin electro-difuzie pot fi programate pentru una sau alte condiții de temperatură, în conformitate cu un cod de bare imprimat pe țevi și fitinguri din polietilenă. Această abordare asigură o protecție optimă a conductelor împotriva supraîncălzirii și a defecțiunilor.

În partea inferioară a ieșirii șei există o centură cu ajutorul căreia dispozitivul este montat pe locul dorit chiar înainte de sudare.

După ce centura este fixată în locul cerut și plasticul este încălzit la temperatura dorită, piesele sudate ale șa și țevile sunt lipite între ele. Apoi, după un timp, se produce răcirea îmbinării, la sfârșitul căreia se formează un compus practic monolit.

Acest tip de legare în conductă se caracterizează prin următoarele calități:

• durabilitatea conexiunii (până la sfârșitul duratei de viață a țevii);
• o etanșeitate optimă a conexiunii și, în consecință, posibilitatea utilizării pe conducte prin care nu numai apa, ci și gazul;
• forța de îmbinare (îmbinările de sudură rezistă presiunii apei de până la 16 atmosfere și presiunea gazului până la 10 atmosfere);
• capacitatea de a efectua inserția sub presiune din cauza prezenței unei valve speciale;
• simplitate și termene scurte pentru instalare cu rezultatele de calitate cerute;
• acuratețea rezultatului final și, în consecință, posibilitatea utilizării pe conducte interne cu aranjament intern.

Alte soiuri

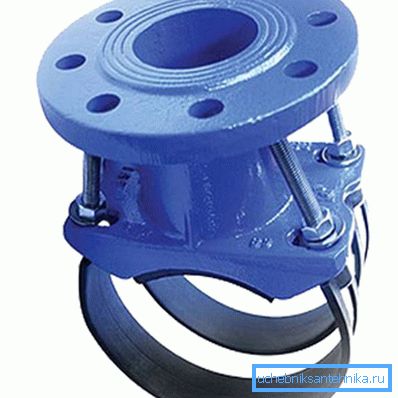

În plus față de aceste modificări, este necesar să se țină cont de acest tip de ramuri de șa, cum ar fi șinele cu flanșă din fontă, destinate instalării pe conducte de polietilenă de joasă presiune (HDPE) cu diametrul secțiunii transversale de 110-630 mm.

De fapt, acest dispozitiv este un tip de clemă, dar oarecum diferit de designul dispozitivelor proiectate să lucreze cu țevi metalice.

Principala diferență este că dispozitivul de fixare nu reprezintă două părți unidimensionale. În acest caz, partea principală este flexibilă și se înfășoară în jurul țevii. Celălalt este o parte mai mică a dispozitivului din metal și este echipată cu un element de legătură cu flanșă.

concluzie

Am considerat caracteristicile structurale și operaționale ale principalelor tipuri de ramuri de șa, care pot fi utilizate atât pe conductele interne, cât și pe cele mari, în diverse scopuri. Instrucțiunile pentru utilizarea acestor dispozitive cu propriile mâini sunt simple și, prin urmare, veți face față acestei sarcini.

Dacă aveți întrebări care necesită răspunsuri complete, vizionați videoclipul din acest articol.
