Cablu de încălzire pentru conducte: 3 tipuri de dispozitive

Cablul de încălzire a apei pentru țevi poate fi o soluție excelentă într-o situație în care este necesar să se protejeze conținutul de expunerea la temperaturi scăzute. Desigur, funcționarea unor astfel de sisteme necesită cantități destul de mari de energie electrică, însă, în unele cazuri, aceste costuri sunt destul de justificate.

Pentru a putea naviga în toate tipurile de produse prin cablu și pentru a aplica corect modelele alese, în secțiunile următoare vom furniza cele mai relevante informații despre acest subiect.

Protecție la țevi la rece

Instalarea conductelor în aer liber și în spații neîncălzite (în mansarde, subsoluri etc.) trebuie să fie însoțită de măsuri de protecție împotriva temperaturilor scăzute. Faptul este că în frig lichid îngheață, iar acest lucru, la rândul său, poate duce la blocarea completă sau parțială a țevii și, uneori, la ruperea ei.

Pentru a preveni astfel de probleme sunt de obicei folosite în următoarele moduri:

• Puteți pune conducte sub congelator. De regulă, într-o zonă temperată la o adâncime de aproximativ 1,5 m, temperatura pozitivă este menținută chiar și în condiții de îngheț sever, astfel încât nu este nevoie să vă faceți griji cu privire la înghețarea apei.

Fiți atenți! În regiunile nordice, conductele trebuie îngropate mult mai puternic, iar în zona permafrostului această metodă nu este, în general, aplicabilă.

• Cu o aplicare deschisă, precum și atunci când sunt plasate la o adâncime superficială de comunicare, ambalajează materiale izolante. Cel mai adesea sunt utilizate pentru aceasta vase de sticlă sau vată minerală, dar, de asemenea, recent au devenit populare construcții de polistiren spumă.
• În cele din urmă, un cablu special poate fi instalat pe suprafața conductei (sau în interiorul acesteia) pentru a garanta protecția împotriva înghețului.. Cu trecerea curentului electric, acest cablu se încălzește, dând o parte semnificativă a căldurii la țeavă și la conținutul său.

În ciuda complexității suficiente a implementării și a costurilor ridicate, a treia metodă este cea mai eficientă. Din acest motiv, conductele de încălzire prin cablu sunt utilizate în cazul în care există cerințe sporite privind stabilitatea sistemelor de alimentare cu apă și de canalizare.

Tipuri de cabluri

rezistiv

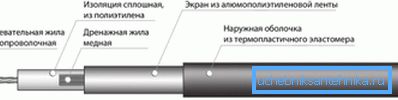

Cel mai simplu sistem utilizat pentru a menține temperatura optimă a conductei este un cablu rezistiv.

Proiectul său include următoarele elemente:

• Conductor fără conducte fără rezistență fixă. Odată cu trecerea curentului se încălzește, fiind principala sursă de căldură.

Fiți atenți! În funcție de numărul de astfel de conductori, se disting modelele cu un singur nucleu și cu două nuclee.

• Izolație fotopolimer care protejează conductorul de circuit și asigură transferul de căldură în panglică.
• O panglică din sârmă de cupru care îndeplinește funcția de distribuție uniformă a căldurii reziduale conductive selectate. Poate fi și un strat de protecție.
• Izolație exterioară cu o bună conductivitate termică. Împiedică coroziunea părților de cupru și de nicrom, protejându-le în mod fiabil de umiditate și de intemperii.

O caracteristică cheie a unui cablu rezistiv este faptul că acesta este pornit și oprit folosind un termostat separat. Funcțiile acestui dispozitiv sunt reglate în modul automat în funcție de citirile senzorilor de temperatură instalați.

Prezența indicatorilor de termostat și de temperatură face ca sistemul să fie destul de vulnerabil. Atunci când cel puțin unul dintre aceste noduri este deconectat sau nu, cablul intră în modul de funcționare continuă și, prin urmare, se defectează rapid din cauza supraîncălzirii.

auto-reglare

Dezavantajele descrise mai sus sunt lipsite de sisteme autoreglabile pentru încălzirea conductelor:

• Ca și în cazul cablurilor rezistive, sursa de încălzire este conductoare conductoare de nicrom sau aliaje similare.
• Venele sunt plasate în canalele de izolație ale polimerilor cu conductivitate termică ridicată.
• O matrice semiconductoare este localizată între canale, în funcție de temperatură: cu cât se încălzește mai mult, în ea se formează căile mai puțin conductive.
• Astfel, reglarea cablului se efectuează automat: atunci când conductele se răcesc, matricea conduce puternic curentul, iar conductorii se încălzesc mai mult. Cu cât crește temperatura, cu atât vor fi mai mici proprietățile conductorului cablului, astfel încât riscul de supraîncălzire și topire a conductorilor este redus la minimum.

Fiți atenți! Un pol suplimentar al unui astfel de sistem este lipsa unui termostat și a unor senzori.

Dezavantajul cheie al încălzitoarelor cu autoreglare este prețul lor relativ ridicat (aproximativ 200 de ruble pe metru liniar). Cu toate acestea, fiabilitatea sistemului compensează de obicei aceste costuri.

intern

Un grup separat de dispozitive constă din cabluri interne.

Spre deosebire de cele mai populare în aer liber, ele sunt montate direct în cavitatea conductei și se caracterizează printr-o eficiență mult mai mare datorită minimizării pierderilor de căldură.

• Ca sursă principală de căldură, un cablu special de încălzire autoreglabil este de obicei utilizat pentru instalarea în interiorul țevii. Astfel de modele sunt echipate cu o izolație mai densă, cu proprietăți bune de protecție împotriva umezelii, care le permite să protejeze conductorii de metal și să mureze din circuit.
• Modelele rezistive pot fi de asemenea utilizate pentru instalarea în interior, dar aceasta este mai degrabă o excepție decât o regulă.
• În plus față de cablul propriu-zis, cuplaje speciale și ghidaje pentru instalare pe conductă sunt de obicei furnizate împreună cu sistemul de încălzire.
• Dispozitivul este alimentat de la rețeaua de alimentare 220V. Uneori, instrucțiunea recomandă conectarea conductorilor printr-o sursă de alimentare neîntreruptibilă pentru a le menține în stare de funcționare în timpul unei întreruperi a alimentării.

Tehnici de instalare

Instalare în exterior

Atât conductoarele externe cât și cele interne pot fi instalate manual.

De fapt, instalarea nu prezintă dificultăți speciale - trebuie doar să urmați câteva reguli simple:

• Pentru case private, alegem un model cu o putere de 30-60 W / m - în zona temperată, pur și simplu nu mai este necesar.
• Curățați conducta de murdărie, praf și rugină. Pentru cel mai eficient transfer de căldură, avem nevoie de conductor pentru a se potrivi bine metalului sau plasticului.

Sfat! Dacă conducta de polimeri este încălzită, înainte de a instala elementele de transfer de căldură, țeavă trebuie să fie înfășurat cu material foliat. Astfel, căldura va fi distribuită mai uniform, iar riscul de topire a PVC sau a polipropilenei va fi redus la minimum.

• Introducem cablul de-a lungul țevii (cu o linie dreaptă sau ondulată) sau înfășurați o spirală în trepte de până la 40 cm. Atunci când folosim modele rezistive, nu permitem în nici un caz să se intersecteze conductorii: vor exploda foarte rapid în punctul de contact.
• La fiecare 20 cm fixăm conductorul cu ajutorul unei benzi adezive metalizate sau a unui bandaj special rezistent la căldură.
• Pentru a reduce pierderile de căldură, lipim cablul de sus cu o bandă de aluminiu pe o bază polimerică, după care o acoperim cu o jachetă termoizolantă.

Instalare interioară

Instalarea internă este oarecum mai complicată:

• Alegem un model a cărui lungime corespunde lungimii segmentului de țeavă încălzit. Aici este necesar să se ia în considerare faptul că conductorul nu trebuie să treacă prin supape și să planifice instalarea cu acest fapt în minte.

Sfat! Astfel de sisteme pot fi utilizate numai în conducte cu un diametru interior de 20 mm și mai mult.

• Tăiați o secțiune transversală adecvată în țeavă la punctul de intrare a cablului.
• Aducem conductorul în țeavă, asigurându-ne că partea de încălzire este complet ascunsă în lumen.
• Fixați dispozitivul în tee folosind accesoriile și adaptoarele incluse.
• Conectăm încălzitorul la rețeaua de alimentare utilizând o priză sau o tablă de distribuție.

Dacă a fost utilizat un cablu de auto-reglare, testul poate fi efectuat în orice situație. Dar este de dorit să se testeze modele rezistive și să se utilizeze numai la umplerea tuturor conductelor cu apă, în caz contrar riscul de supraîncălzire crește semnificativ.

concluzie

Aplicând un cablu de încălzire pentru țevi (așa cum se numește uneori un cablu de încălzire), împiedicăm înghețarea apei în timpul iernii. Și acest lucru înseamnă că nici reducerea presiunii, nici rafalele aprovizionării cu apă și a apei menajere nu vor fi îngrozitoare pentru noi, chiar și în cele mai severe înghețuri. Puteți afla mai multe despre principiul funcționării și modul de instalare a dispozitivelor descrise în videoclip în acest articol.
