Cablu de încălzire pentru scurgere

În timpul iernii apare descompunerea acoperișului, iar apa topită se topește și îngheață pentru a forma gheață agățată. Dar acest lucru nu amenință numai accidentele, apa înghețată în jgheab poate distruge, deoarece apa se extinde când îngheață. Nu vă surprindeți dacă vedeți în dimineața de iarnă înghețată că sistemul dvs. de drenaj a izbucnit. În acest caz, este necesar să se procedeze la reparații, iar acest lucru, la rândul său, va duce la deșeuri neprevăzute.

Înainte de începerea perioadei de iarnă reci, trebuie avut grijă să nu se producă astfel de probleme. Dar ce se poate face astfel încât lichidul din sistemele de drenare să nu înghețe și să nu formeze ghețurile? Va trebui să organizăm scurgerea de încălzire. Acest lucru nu numai că îl va menține intact, ci vă va proteja și pe dumneavoastră și pe gospodăria dvs. de accidente. Acest lucru vă va ajuta să încălziți cablul pentru scurgere. Hai să aflăm ce cablu pentru scurgere este mai bine de ales și cum poți face încălzirea întregului sistem cu mâinile tale.

De unde apar înghețurile și ghețurile

De unde vine gheața de pe acoperiș, pentru că în timpul iernii nu ploaie și nimeni nu toarnă apă de pe acoperiș de sus. Doi factori influențează formarea înghețului.

Diferența de temperatură zi și noapte. Mai ales acest factor își are efectul în prima parte a primăverii, când în timpul zilei zăpada este afectată de căldura soarelui și se topește pe acoperiș, trecând treptat în sistemul de drenaj al apei. Odată cu debutul nopții, temperatura aerului se schimbă, ajungând la un punct sub zero, în urma căruia apa topită începe să înghețe. Acesta este modul în care se formează gheață în jgheaburi și țevi. Același lucru este valabil și pentru consola acoperișului atunci când ghețurile se blochează de el. Recomandarea că întregul design de scurgere nu este proiectat să reziste la greutatea suplimentară. Dacă nu se sparge într-o anumită parte a expansiunii, se poate rupe cu ușurință, nu poate suporta greutatea gheții. În acest caz, trebuie să o schimbați complet.

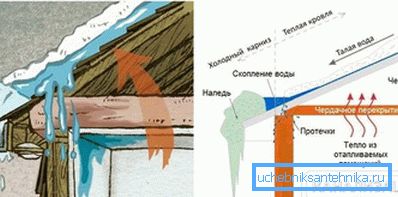

Efectul "acoperișului cald". Adesea, dezvoltatorii fac acoperișuri sau mansardă caldă. Dacă acoperișul este insuficient izolat, poate apărea pierdere de căldură. Se pare că chiar și în timpul iernii, când temperatura este sub zero, zăpada începe să se topească, deoarece încăperea este încălzită și, deși puțin, acoperă capacul acoperișului. Ei bine, atunci schema este aceeași ca și în primul caz: atunci când curge în jos, apa se răcește și apoi îngheață din nou. Consecințele sunt la fel. Dar, în acest caz, instalarea cablului de încălzire în conductele de drenaj nu elimină problema însăși, ci doar consecințele: formarea de gheață și gheață. Este mai bine, bineînțeles, să rezolvăm problema în sine, și nu un simptom, prin încălzirea acoperișului.

Pentru a preveni încălzirea acoperișului în timpul iernii, profesioniștii recomandă crearea unui așa-numit acoperiș rece atunci când podul ventilat nu este încălzit în interior. Un alt punct este acela de a efectua corect tortul de acoperiș, în cazul în care izolația este aleasă cu o grosime suficientă și există un spațiu de ventilație. Cu toate acestea, nu este o garanție de 100% că problema va fi complet rezolvată. Pentru fiabilitate, este mai bine să se efectueze încălzirea sistemului de drenaj. Dar se pune întrebarea, care cablu este mai bine de ales?

Alegerea unui cablu de încălzire

Pentru a preveni formarea de gheață pe console și în sistemul de drenaj, utilizați cabluri de încălzire, care în timpul nostru câștigă o popularitate tot mai mare. Dar cum să alegeți un astfel de cablu pentru a-și îndeplini în mod eficient sarcina și este economic? În primul rând, trebuie remarcat faptul că pe piață există două tipuri de cabluri de încălzire potrivite pentru sistemele de încălzire:

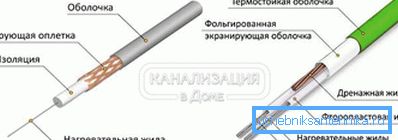

1. Cablu rezistiv. Seamănă cu un cablu simplu, care constă dintr-un conductor de metal acoperit cu izolație. Particularitatea cablului este că are o rezistență constantă, o temperatură constantă de încălzire în timpul funcționării și o putere constantă. Încălzirea elementului are loc prin conectarea cablului la un circuit închis de electricitate, adică funcționează din priză.

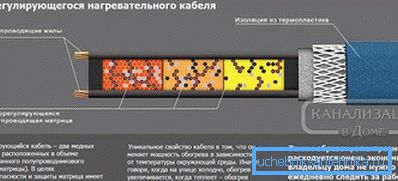

2. Cablu de auto-reglare. Acest tip are un mare potențial pentru încălzirea exterioară a acoperișului și a sistemului de scurgere a apei. Este mai tehnologic decât rezistiv și constă dintr-o matrice (element de autoreglare a căldurii), coji de izolare interioară și exterioară și o prăjină de protecție. Particularitatea unui astfel de cablu este că matricea reacționează la temperatura ambiantă și, atunci când temperatura este scăzută sau mărită, modifică gradul de încălzire.

Când alegeți un cablu pentru încălzire, trebuie să țineți cont de specificul funcționării, deoarece acesta va fi afectat de mediul extern și de temperaturile negative. Aveți grijă la carcasa polimerului exterior al produsului, păstrând rezistența și etanșeitatea acestuia în diferite condiții. Cablurile ar trebui să aibă următoarele caracteristici de performanță:

• Lucrați la umiditate ridicată. Influența umidității, care va fi întotdeauna prezentă, nu ar trebui să afecteze performanța întregului sistem de încălzire. Trebuie să izolați cu atenție conexiunile prin cablu pentru a vă asigura că acestea sunt strânse.
• Rezistență mecanică ridicată. Un indicator important, pentru că mantaua protectoare exterioară va fi supusă unor influențe externe: greutatea mare a capacului de zăpadă, a grindinii, a păsărilor care vor să prindă cablul, etc. Învelișul trebuie să reziste la toate încărcăturile, păstrându-și integritatea.

Orice dintre cele două tipuri de cabluri poate efectua eficient încălzirea scurgerilor și a consolelor pentru acoperiș, deoarece fiecare dintre ele are propriile caracteristici, avantaje și dezavantaje. Pentru a facilita sarcina de selectare a unui produs, să luăm în considerare aceste caracteristici.

Rezistente sau autoreglabile

Principiul de funcționare al modelelor rezistive este că atunci când este pornit, energia electrică este transformată în energie termică. Diferența principală a acestor cabluri este costul și fiabilitatea lor accesibile în timpul funcționării. De fapt, designul cablului este destul de simplu. Există modele de un singur nucleu - putere mai mică și mai puternică - cu putere crescută. Cel mai adesea, aceste conductoare sunt realizate din sârmă de cupru. Cu toate acestea, pentru ca în timpul lucrului să nu provoace radiații electromagnetice, este prevăzută o carcasă specială de protecție. De asemenea, efectuează funcția de împământare a firului. Pentru a proteja firele de influențele externe și pentru a preveni scurtcircuitele, este prevăzută o manta externă de polimeri.

Datorita rezistentei curentului electric care trece prin conductori, suprafata cablului se incalzeste, rezultand o caldura in mediul exterior, in cazul nostru, pana la jgheabul si latimea acoperisului pentru a topi zapada. Să luăm în considerare, de asemenea, unele caracteristici ale funcționării acestor elemente de încălzire:

1. Lungimea maximă a unui astfel de cablu este de aproximativ 200 m.

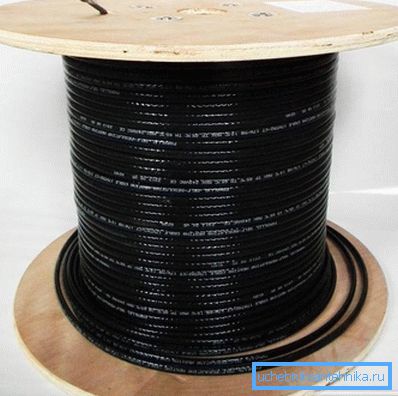

2. Tăiați cablul, conectându-l din nou, este interzis, deoarece poate afecta performanța acestuia. Este recomandat să efectuați toate calculele în avans, să aflați numărul total de imagini de care aveți nevoie și să selectați lungimea optimă a cablului solid.
3. La cumpărare, este mult mai eficient să cumpărați un set complet dintr-o dată, în care nu există numai cablul în sine, ci și dispozitivele de comandă și fixarea.

Aceste cabluri au unele dezavantaje semnificative. Unul dintre ele este consumul ridicat de energie electrică, care vă va afecta facturile la utilități. Pentru a asigura o bună încălzire, avem nevoie de modele cu putere nominală cuprinsă între 100 și 180 W / m. Un alt dezavantaj semnificativ este faptul că condițiile în care pot fi localizate diferite părți ale cablului diferă. Unele zone pot fi în aer, altul sub frunziș, al treilea sub zăpadă etc. Dar înnebunirea este că transferul de căldură de la întregul cablu este același. Prin urmare, pentru a topi zăpada aveți nevoie de o anumită cantitate de căldură, care va fi risipită în alte zone care nu necesită o astfel de încălzire. Se pare că încălzirea acoperișului și a scurgerilor, aveți unele pierderi și încălzirea este ineficientă.

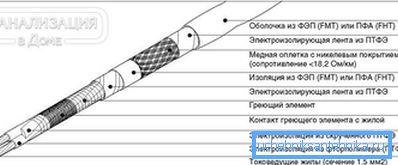

O alternativă este un tip de astfel de cabluri cu încălzire zonală a cablului. Datorită caracteristicilor de proiectare, încălzirea cablului nu are loc pe toată suprafața acestuia, ci numai în anumite zone. O altă soluție este alegerea cablurilor cu rezistențe diferite.

Sfat! Prețul mediu al acestor produse depinde în principal de configurația și puterea lor. De exemplu, cel mai comun cablu fără echipament suplimentar poate fi cumpărat pentru 100 de ruble pe 1 m.

Un lucru complet diferit este un cablu de auto-reglare. Această opțiune este mult mai economică și mai profitabilă. Este ideal pentru încălzirea canalelor, deoarece avantajul principal al cablului este acela că consumă mai puțină energie și reglează puterea curentului în sine, în funcție de temperatura ambiantă. Se compune, de asemenea, din două fire conductoare, creând un efect rezistiv. Numai aceste fire sunt conectate printr-o matrice specială, care reacționează la fluctuațiile de temperatură. Cu cât temperatura este mai mică, cu atât mai mult se încălzește cablul și viceversa.

Dar, există o nuanță semnificativă care se referă la încălzirea scurgerii cu acest cablu. Principalul dezavantaj al acestor cabluri este costul lor ridicat, așadar instalarea unui astfel de cablu pentru scurgere este foarte costisitoare. De ce? Pentru că în timpul iernii temperatura ambiantă va cădea întotdeauna sub zero. Se pare că cablul va funcționa în jurul valorii de ceas la maximum de puterea lui și nu va exista practic nicio posibilitate de autoreglare. Ca urmare, din punct de vedere al funcționalității, eficacitatea unui astfel de cablu se reduce la un cablu tradițional rezistiv, dar plătiți doar pentru el de câteva ori mai scump.

Cu toate acestea, acest lucru poate fi corectat dacă achiziționați suplimentar o unitate de ajustare pentru puterea curentului de intrare. Dacă comutați o astfel de unitate cu un senzor de temperatură, atunci puteți regla singură puterea de încălzire, în funcție de temperatura exterioară a aerului, ceea ce vă oferă posibilități speciale.

Caracteristici cablu de auto-reglare:

• mare valoare. Modele medii a căror putere este de 15 W / m. vă va costa de la 210 ruble pentru 1 mp;
• siguranță și fiabilitate;
• economie și simplitate;
• De-a lungul timpului, inserția polimerului se va rupe, deoarece are un anumit număr de cicluri de lucru. După aceasta, gradul de conducere curentă va scădea semnificativ.

Având în vedere toți factorii enumerați mai sus, puteți decide care cablu de încălzire să preferați. Totul depinde de tine și de dorința ta. Profesioniștii recomandă combinarea cablurilor autoreglabile cu rezistive, atunci eficiența și calitatea încălzirii vor crește. De exemplu, cablurile rezistive pot fi utilizate în partea de acoperiș, care au o temperatură constantă și o încălzesc eficient din cauza zăpezii și a gheții. Dar cablurile autoreglabile pot fi montate în sistemul de scurgere din jgheaburi.

Sfat! Dacă vorbim despre calculul puterii și consumului de energie al cablurilor, atunci pentru modelele rezistive cele mai bune opțiuni sunt produsele a căror putere este de 18-22 W / m. Când alegeți cabluri autoreglabile, acordați atenție modelelor de 15-30 W / m.

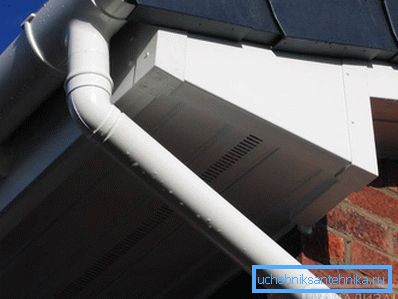

Sfat! Luați în considerare faptul că dacă sistemul dvs. de drenaj este fabricat din materiale polimerice, atunci puterea maximă a acestor cabluri este de 17 W / m. și nu mai mult. În caz contrar, există riscul ca scurgerea să fie afectată de căldură excesivă.

Tot ce trebuie să faceți este să calculați cantitatea potrivită de material și să o cumpărați în magazin.

Componente ale sistemului de încălzire pentru drenaj

Trebuie să știți că, în plus față de cablurile de încălzire directă, sistemul de încălzire include și alte componente:

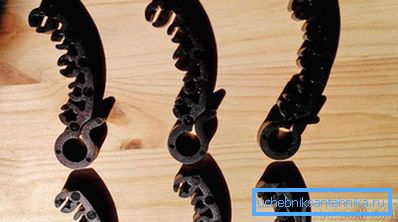

1. Elementele de fixare pentru a fixa cablurile în poziție.

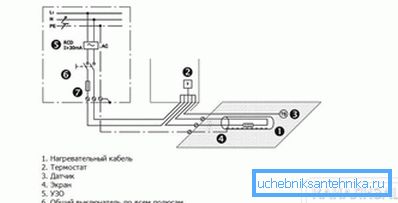

2. Tabla de control Acest dispozitiv include: un întrerupător de circuit trifazat, un dispozitiv de protecție pentru oprirea sistemului cu o senzitivitate de 30 mA, un contactor cu patru poli, un întrerupător de circuit unipol pentru fiecare fază, un întrerupător de circuit pentru circuitul termostatului și o lampă de alarmă.
3. Componentele rețelei de distribuție: cablurile de alimentare care alimentează cablurile de încălzire, cablurile de semnal care conectează senzorii termostatului la panoul de control, cutiile de cabluri și cuplajele pentru a asigura etanșeitatea tuturor conexiunilor.

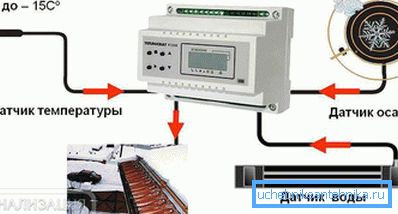

4. Termostat. Pentru a regla funcționarea întregului sistem de cabluri pentru încălzire, puteți utiliza două tipuri de dispozitive: un termostat direct, care alimentează sistemul într-un anumit interval de temperatură și o stație meteorologică. Diferența stației meteorologice este că, pe lângă setarea temperaturii, poate controla prezența precipitațiilor și topirea lor pe acoperiș. În compoziția sa există nu numai un senzor de temperatură, ci și un senzor de umiditate. Unele modele au atât un senzor de umiditate, cât și un senzor de temperatură în interior.

Problema este că atunci când se utilizează un termostat convențional în sistemul de cabluri, va trebui să monitorizați situația: dacă precipitarea are loc pe acoperiș, porniți sistemul manual și, dacă nu, opriți-l. Datorită postului meteorologic, întregul proces de lucru poate fi ușor automatizat, iar dispozitivul poate fi întârziat să se oprească. Totuși, dacă vorbim despre preț, este mai profitabil să cumpărați termostate și să efectuați toate lucrările manual. Acum să învățăm cum să montăm un astfel de sistem personal.

Instalarea tehnologică a sistemului de încălzire

În primul rând, să vedem în ce zone trebuie instalate cablurile de încălzire pentru sistemul de scurgere a apei. Acestea sunt în principal locurile în care apa topită se scurge și zonele în care se formează îngheț. Care sunt aceste locuri:

1. Tarabe. Este obligatoriu ca cablurile de încălzire să fie așezate în canale într-unul sau mai multe filamente de-a lungul întregii lungimi.

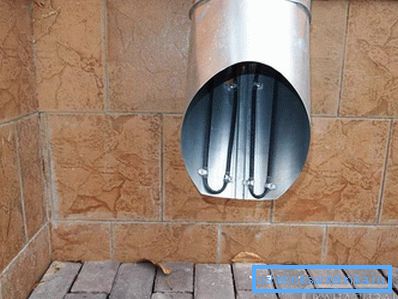

2. Conducte de drenaj, evacuare din jgheaburi. În plus, este necesară întărirea craterelor și ieșirea țevilor, unde se formează cel mai adesea gheață. De obicei, două fire de cablu sunt plasate în țeavă.
3. Endova acoperișuri. Cablul este așezat în sus și în jos. Lungimea este aleasă la cel puțin 1 m de la începutul proeminenței, dar se recomandă acest lucru cu 2/3 din lungimea totală a văii.

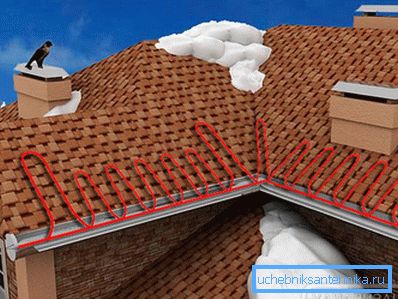

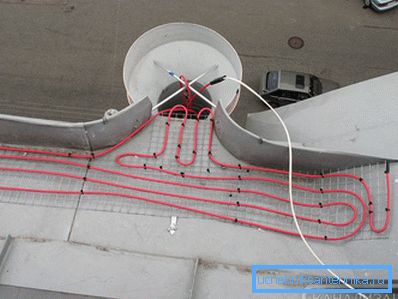

4. Pentru a preveni formarea de gheață și gheață pe coastele acoperișului, firele sunt stivuite folosind metoda "șarpe". Această schemă include instalarea unui cablu de încălzire de-a lungul marginii cornișei. Trebuie avut în vedere faptul că pe suprafețele grele pasul unui șarpe depinde de multitudinea modelului și de acoperișurile moi, în funcție de puterea pe care o oferă cablul pe metru pătrat. Înălțimea unui astfel de triunghi este aleasă astfel încât pe suprafața încălzită să nu se formeze o zonă rece. În caz contrar, gheața poate apărea în astfel de locuri.
5. Kapelnik pe linia de separare a lichidului. Este necesar să fixați unul sau două fire, în funcție de mărimea și designul picăturilor.

Și acum, să aruncăm o privire detaliată asupra modului de echipare a drenajului sistemului de încălzire prin cablu. Trebuie să instalați sistemul în conformitate cu următoarele reguli:

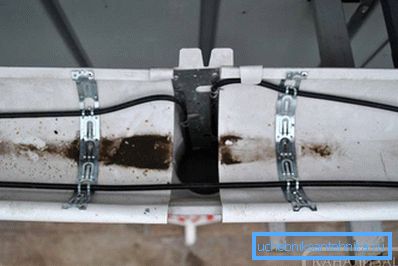

1. Pentru a fixa cablul de încălzire în jgheaburi, trebuie să utilizați o bandă specială de montare. Fâșiile de bandă, instalate peste, fixează bine cablul pe jgheab. Pasul de montare a benzii pentru diferite cabluri este diferit. De exemplu, un cablu de autoreglare trebuie să fie fixat în trepte de 50 cm, iar un cablu rezistiv este de 25 cm. Banda este fixată pe jgheab cu nituri, iar pentru a nu rupe etanșeitatea, aceste locuri sunt tratate cu etanșant.

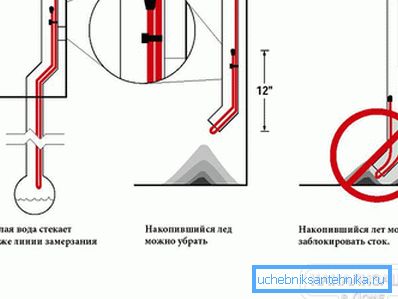

2. În conductele de scurgere, cablurile sunt fixate cu bandă de montaj sau tuburi termocontractabile. În cazul în care înălțimea țevii este mai mare de 6 m, se recomandă conectarea suplimentară a cablului la un cablu metalic într-o manta izolatoare pentru a transfera întreaga sarcină.
3.

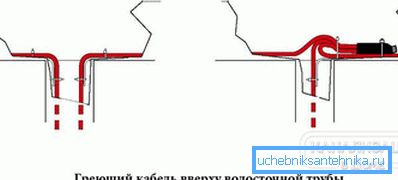

   În pâlnia și la capătul conductei, cablurile de încălzire sunt atașate utilizând aceeași bandă de montare cu nituri.
4. În materialul de acoperire, cablul trebuie fixat cu bandă de fixare pe materialul de etanșare. Există o altă opțiune: pe un acoperiș moale, fixarea are loc datorită clemelor speciale SLT-C, care sunt fixate cu șuruburi sau cuie pe acoperiș. Există însă posibilitatea ca acoperișul să înceapă să curgă, deci totul trebuie sigilat cu etanșant siliconic. În acoperișul metalic astfel de cleme sunt atașate la coaste.
5. Înainte de a fixa elementele sistemului de încălzire, trebuie să verificați toate locațiile de instalare. Ele nu trebuie să fie obiecte străine, marginile ascuțite pot deteriora cablul.
6. Sectiunile de cabluri trebuie sa fie verificate pentru a respecta lungimea lor de incalzire.
7. Dacă în timpul verificării se dovedește că cablul este prea lung sau nu are o lungime suficientă, secțiunea trebuie să fie tăiată, îndepărtată sau adăugată, dezactivată, expandată și securizată.
8. După aceea, este necesar să montați casetele de montare, să le strângeți și să calculați rezistența de izolație a secțiunilor.
9. Apoi se instalează senzorii termostatului, se introduc cablurile de alimentare și de semnal.
10. Următoarea etapă este instalarea panoului de control.
11. Acum se măsoară rezistența și se aude cablurile de alimentare și de semnal.
12. Pentru fiabilitate, este necesar să se testeze dacă dispozitivul de oprire de protecție funcționează.
13. După aceea, rămâne doar să reglați termostatul la intervalul de temperatură dorit și să efectuați o încercare de încercare a întregului sistem.

Asta-i tot, acum căldura și fundul acoperișului sunt încălzite, ceea ce vă va permite să rezolvați problema înghețării apei în aceste locuri, precum și formarea de zăpadă și gheață. Fii atent să faci toate lucrările la înălțime. Utilizați o scară fiabilă sau schelă fiabilă.

video

Cum se instalează cablul PTC pentru încălzirea scurgerii, vezi în videoclip:
