Caramida tub de țeavă: înțelegem tehnologia de construcție
În ciuda progreselor tehnologice, nici o sobă, cazan sau semineu nu poate face fără un coș de fum, în care carburantul, lemnul sau gazul sunt folosite ca combustibil. Da, ele s-au complicat în proiectarea lor, ceea ce le permite să nu se teamă de coroziune, condens și să reziste depozitelor de funingine. Acest articol va vorbi despre cum să realizăm o conductă convențională de cărămidă de cărămidă, care este familiară tuturor de la începutul copilăriei.
Un boom de construcție în construcția de cabane a cuprins în mod literal întreaga țară și, în același timp, interesul pentru seminee și sobe a revigorat din nou. Mulți încearcă să reproducă dispozitivele de încălzire în case conform vechilor canoane, deși astăzi este destul de greu să faci asta.
Din păcate, astăzi puteți găsi pe cineva care poate face coșuri de cărămidă. De aceea, acum vom vorbi despre cum să creați un astfel de coș de fum în casa voastră, al cărui preț nu atinge bugetul familiei.
dispozitiv
Înainte de a începe orice afacere, trebuie să știți în termeni generali despre ce avem de a face. În cazul nostru, ce elemente ar trebui să fie conducta pentru un cuptor de cărămidă. De îndată trebuie să spunem că nu este corect să presupunem că este suficient doar să dai un tub dreptunghiular.
| Duza de țeavă | Designul este situat chiar la început și este instalat direct pe cuptor. Poate fi echipat cu un zăvor, format din 5-6 rânduri. |
| Gâtul de gât | Extinderea este făcută astfel încât secțiunea transversală a canalului principal al coșului de fum să nu se schimbe. |
| Tăierea sau Fuzz | Lansate cu propriile mâini în mai multe rânduri. Acesta vă permite să extindeți partea exterioară a țevii. |
| scară | Se formează la mansardă și este de obicei o parte dreaptă a coșului de fum, care se apropie de acoperiș. |
| vidră | Extinderea pe conductă pe toate laturile de la 100 mm. Astfel, puteți proteja spațiul mansardei de ploaie și zăpadă care pot pătrunde prin fisuri. Dacă nu se procedează, umiditatea va distruge treptat structurile de susținere a acoperișului. |
| Tub de tub | Situat deasupra vidrei și este o zonă plană. |
| Chimney de sus | Extinderea zidăriei exterioare. Pentru a proteja interiorul coșului de fum, puteți instala un capac metalic sau o paletă. Puteți mări semnificativ tracțiunea în conductă, dacă este selectată în mod corespunzător. |
Sfat: conducta de cărămidă este realizată astfel încât, pe întreaga lungime, diametrul interior să fie același.
Procesul de zidărie
După ce am învățat principalele părți ale viitorului nostru design, este timpul să începem partea principală a lucrării. Pregătiți-vă pentru aceasta toate instrumentele și materialele necesare.
desen

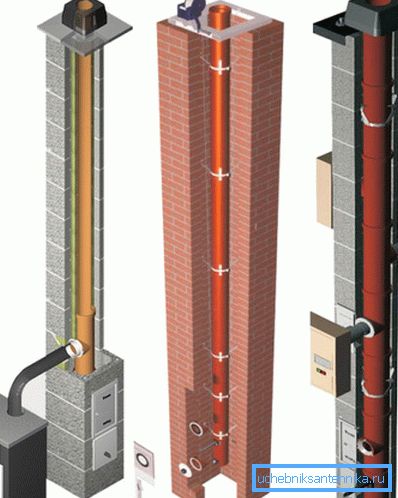

Astăzi vom dezasambla versiunea standard a coșului, deși există destule alte opțiuni. Dar, în acest caz, este potrivit nu numai pentru aragaz, dar și pentru șemineu. Dacă instalați în interiorul unei țevi de metal dintr-un aliaj special, este ușor să transformați într-un coș de fum pentru un cazan care utilizează gaz pentru lucru.
Sfat: vidra și puful pot fi așezate diferit, va depinde de unghiul pantei acoperișului și de amplasarea coșului de fum în raport cu acesta din urmă.
Nu uitați că grosimea cusăturii în așezare afectează direct dimensiunea canalului.

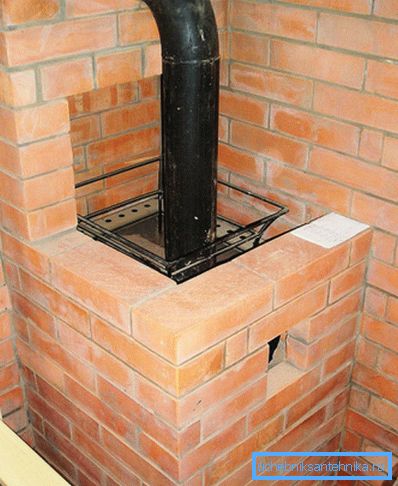

Începeți să o așezați cu o conductă de apucare, respectând cu strictețe pansamentul de cărămidă. Nu trebuie să se suprapună aproximativ 5-6 rânduri. (A se vedea și articolul "Țeava pentru sobă: caracteristici.")
Formați tăierea și rostogolirea
Efectuați gâtul tăierii (tăiere).
Instrucțiunile de mai jos vă vor spune cum să procedați corect:
- Utilizați pentru a crea un canal de fum 5 cărămizi, dimensiunea sa internă va fi 270x140 mm, exterioară 450x590 mm, datorită inserțiilor de jumătăți și sferturi de cărămizi.
Sfat: introduceți plăcile de cărămidă în canal pentru a păstra dimensiunile sale totale.
- Al treilea rând de zidărie trebuie să fie de 650x510 mm. Ar trebui să aibă, de asemenea, în interiorul plăcilor de caramida, grosimea lor este de aproximativ 60 mm. Dacă priviți din interior, veți observa că tăierea a început să dobândească forma necesară.
- Dimensiunea rândului următor - 710x570 mm, în interiorul acestuia, introduceți cărămizi de până la 100 mm grosime.
- Așezați rândurile 5 și 6 cu o cărămidă, fără a uita să respecte cu strictețe pansamentul.
Sfat: dacă este necesar, puteți efectua tăierea deasupra, așezând un alt rând sub așezarea de bază.
Faceți o gaură în acoperiș, astfel încât să puteți aduce în sus. Du-l pe acoperiș. Restul lucrărilor se desfășoară direct pe acoperiș.
Aici trebuie să fie continuată așezarea treptei, urmărindu-se cu atenție îmbrăcămintea cărămizilor. Ar trebui să fie făcută deasupra acoperișului cu 1-2 rânduri de cărămidă.
vidră
Va trebui să stabiliți nouă rânduri, fiecare dintre ele urmând să aibă un diametru exterior mai mare decât cel precedent.
Nu uitați în timpul lucrului privind respectarea dimensiunilor interne ale canalului de fum, adică ridicati placile de caramida astfel incat sa nu se contopeasca sau sa se extinda.
- Dupa stabilirea primelor doua randuri, veti avea o margine din fata, la margini marimea nu se va schimba.
- În cea de-a 3-a scoateți cărămizile, mărind lățimea vidrului, rotind marginile frontale pe părțile laterale ale structurii.
- În al patrulea rând, măriți lungimea brațelor laterale.
- Rândurile 5 și 6 ar trebui să elimine eventual spațiul dintre acoperiș și coș de fum prin creșterea lungimii proeminențelor laterale.
- Al șaptelea rând - finalizarea poziționării proiecțiilor laterale.
- Cel de-al 8-lea și al 9-lea rând - plasând a patra proeminență. Nu uitați de bandajarea cărămizilor și selectați corect plăcile de cărămidă pentru canalul de fum.
Găsirea gâtului și a vârfului
Al zecelea rând este conceput pentru a forma gâtul coșului. Dimensiunea sa este direct proporțională cu înălțimea sa.
Indicație: nu uitați să respectați toate cerințele și standardele pentru înălțimea dispozitivului de deasupra acoperișului, deoarece acest lucru afectează în mod direct performanța șemineului și aragazului.
Faceți vârful, după formarea gâtului. Lucrarea nu se deosebește de faptul că a fost fuzzy, atât de mult din lucrarea pentru tine nu va fi. După aceea, ridicați și instalați un capac sau o flygark pe ea.
concluzie
Îndepărtarea gazelor de evacuare din sobe, seminee sau cazane reprezintă un pas important în furnizarea căldurii la domiciliu. În acest caz, ar trebui să fiți ghidați de cerințele și reglementările pentru a asigura o interacțiune sigură cu dispozitivul de încălzire. (A se vedea și articolul Canalizare în cabană: caracteristici.)
Acest articol a revizuit coșul de cărămidă standard, care poate fi găsit astăzi în multe cabane private. Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
