Carcasa: soiuri și caracteristici ale aplicației

Conducta de etanșare PND sau echivalentul său de oțel este utilizată pentru a consolida pereții tijei de sondă. Imediat după ce s-a forat gaura, este necesar să se folosească o carcasă (șnur). După ce coloana este instalată în puț, se efectuează un tamponaj de ciment sau argilă al cilindrului.

Și numai la sfârșitul acestei lucrări, puteți fi siguri că fântâna este protejată optim de flotoare, ape subterane și alte riscuri la fel de importante. Să aruncăm o privire mai atentă la modul în care se utilizează carcasa din metal sau plastic.

Caracteristicile aplicației

Carcasele moderne pentru piloți pliate sunt secțiuni de țevi care sunt rigid interconectate. Grosimea pereților structurii, de regulă, nu depășește 4 cm.

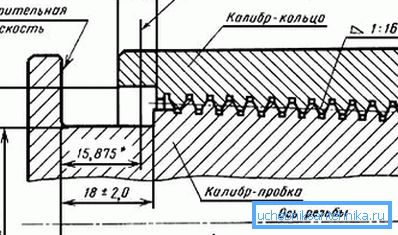

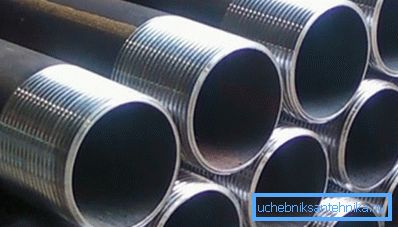

Conectarea mai multor țevi într-o singură structură poate fi realizată prin îmbinări de țevi. Pentru a face acest lucru, țevile sunt prevăzute cu un fir conic cu un profil triunghiular.

Intensitatea penetrării este determinată de diametrul puțului, de caracteristicile de funcționare ale echipamentului de foraj, de caracteristicile solului etc.

Utilizarea carcasei oferă următoarele avantaje:

• abilitatea de a lucra în sol slabit cu apă;
• posibilitatea suprapunerii orizontului în soluri plutitoare;
• prevenirea vibrațiilor și a efectelor dinamice pe teren;
• asigurarea instalării de piloți;
• posibilitatea instalării de piloți în imediata apropiere a șantierelor de construcții deja operate, fără a compromite integritatea acestora;
• cost redus de foraj și exploatare ulterioară a puțurilor;
• asigurarea unei protecții fiabile împotriva colapsului;
• asigurarea unui control optim al forajului până la atingerea stratului suport;
• capacitatea de a monitoriza conformitatea cu ingineria actuală și proiectarea și condițiile geologice direct în timpul forării;
• foraj și extracție eficientă a bolovanilor;
• umplerea eficientă a puțurilor cu beton.

Carcasele industriale fabricate pentru piloți sunt de două tipuri:

• modificări ale carcasei;
• modificări de bază.

Ambele categorii sunt utilizate pentru consolidarea puțurilor în timpul forării și utilizării ulterioare. Produsul scufundă solul și nu permite ca straturile instabile de rocă să se prăbușească.

Găurirea carcasei se efectuează după cum urmează:

• Straturile superioare ale rocilor;
• În cavitatea rezultată se coboară coloana cimentată;
• Între diametrul exterior al coloanei și diametrul interior al puțului se toarnă betonul (mai puțin adesea se plasează mortarul de argilă);
• După ce betonul a câștigat suficientă rezistență, o conductă cu un diametru mai mic este coborâtă în coloana primară, iar forarea continuă;
• După ce următoarea țeavă a luat poziția dorită, lucrările continuă până când echipamentul de foraj atinge adâncimea de proiectare.

Caracteristici de construcție

Tubul de țeavă GOST are o serie de cerințe stricte pentru aceste structuri.

De exemplu, în ciuda grosimii diferite a peretelui și a configurației coloanelor, acești parametri trebuie să respecte limitele stabilite de reguli:

• În cazul în care țevile de etanșare conform GOST 632 80 sunt fabricate cu precizie standard, neregularitatea lor la 1 m cu un diametru de până la 89 mm nu poate depăși 0,7 mm și nu poate depăși 1 mm cu un diametru de până la 146 mm.
• Dacă sunt fabricate țevi cu o precizie îmbunătățită, parametrii de neliniaritate nu trebuie să fie mai mari de 0,5 mm pentru produsele cu un diametru de până la 146 mm.

Instrucțiunile pentru utilizarea carcasei pentru puțuri depind în mare măsură de materialul utilizat la fabricarea lor. Produsele moderne sunt fabricate din fier, oțel, materiale polimerice, azbest și lemn.

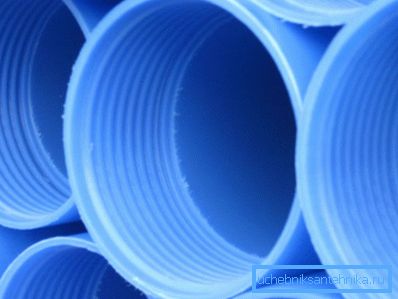

În prezent, cele mai răspândite sunt construcțiile produse utilizând materiale polimerice, cum ar fi, de exemplu, clorura de polivinil (PVC).

Printre avantajele coloanelor din PVC se numără următoarele:

• preț mai mic comparativ cu omologii de metal;
• rezistență ridicată în comparație cu azbocimentul;
• rezistența absolută la procesele de coroziune și, ca rezultat, resurse operaționale aproape nelimitate;
• rezistență la solicitări mecanice de până la 5 tone;
• ideal suprafață interioară și externă netedă și, ca rezultat, ușurința utilizării cu propriile mâini.

Materiale și accesorii conexe

În sine, coloana, indiferent de materialul din care este fabricat, nu este capabilă să facă față sarcinilor atribuite frontului.

Pentru a asigura eficiența operațională adecvată, se utilizează un număr de accesorii înrudite, dintre care menționăm următoarele categorii:

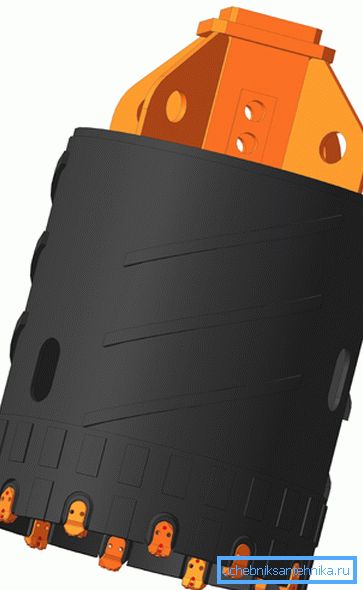

• Cutter - este un element de tăiere care este montat pe secțiunea cuțitului la începutul țevii. Cu ajutorul tăietorilor, coloana este îngropată și poziționată în pământ.

Cutterul pentru carcasă este fabricat folosind materiale precum oțelurile din carburi sau metalele dure.

De regulă, oțelul este utilizat la fabricarea capului și a tijei, care nu intră în contact direct cu solul în timpul procesului de foraj. Aliajele Pobeditovye sunt utilizate în turnarea dinților care distrug solul și, prin urmare, ar trebui să se caracterizeze prin proprietăți de înaltă rezistență.

O condiție importantă care trebuie îndeplinită în fabricarea incisivilor este calitatea ridicată a vârfurilor dinților și capului.

Important: majoritatea tăietorilor produse astăzi fac testări înainte de vânzare. În timpul testelor, vârful este verificat prin sarcină mecanică prin forfecare.

Cuttere moderne de pe piață sunt reprezentate de două varietăți principale - modificări detașabile și sudate.

Alegerea uneia sau a altei categorii de accesorii se face în conformitate cu particularitățile țevilor utilizate.

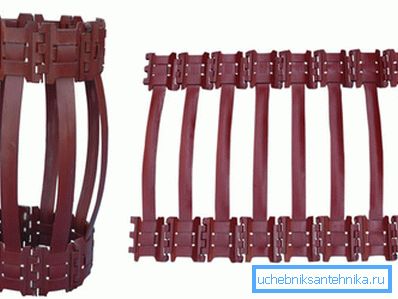

• Centralizator - folosit pentru a conferi șirului carcasei o poziție strict perpendiculară și o distanță uniformă de la marginea puțului de-a lungul întregului său perimetru.

Centralele sunt o condiție esențială care asigură o acoperire de înaltă calitate și eficientă a coloanei. Instalarea centralizatoarelor pe țevi se face în trepte de cel mult 9 metri. Structurally, dispozitivul este o duză sub formă de cuplă cu aripioare distanțier.

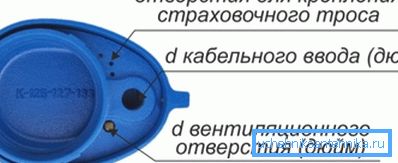

• Capacul carcasei este un dispozitiv care este instalat pe șirul sondei pentru a împiedica pătrunderea solului și a altor obiecte străine în cavitatea lor.

Capacul închide închis capul sondei, dar, în funcție de modificare, poate fi echipat cu un cârlig și un set de terminale pentru conectarea și urmărirea funcționării echipamentului de pompare. Capacele de acoperire sunt cel mai adesea realizate din aluminiu sau plastic. Atât această, cât și cea de altă variantă arată durabilitatea și etanșeitatea suficientă a pridvorului.

• Adaptorii sunt armături structurale proiectate pentru trecerea de la un diametru mare al șirului de carcasă la un diametru mai mic de țevi în care poate fi localizată partea de filtrare.

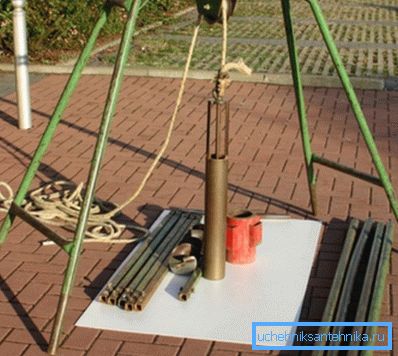

• Accesorii de montaj - utilizate pentru instalarea țevilor. În funcție de adâncimea puțului, se aplică diverse scule, inclusiv suporturi de ridicare și coborâre, duze de ridicare etc.

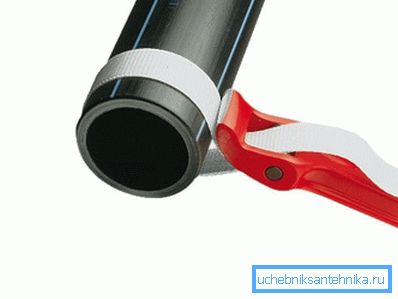

Lucrul cu coloanele și elementele de filtrare cu un diametru de cel mult 30 mm este recomandat să folosiți chei pentru carcasă. Cel mai adesea, utilizarea cheilor tipului centurii se aplică coloanelor din clorură de polivinil.

Important: Strângerea flexibilă a centurii vă permite să apucați țeavă cu o secțiune transversală sau ovală și, în același timp, să nu o deformați.

Pentru simplitate și eficiență a utilizării, cheia tipului centurii este echipată cu o clemă cu clichet, o centură de nailon și un suport central pentru prisme.

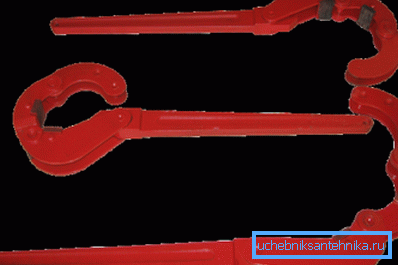

Pentru a lucra cu țevi din carcasă din metal, este obișnuită utilizarea unei chei articulate, care, spre deosebire de cureaua analogică, asigură o prindere mai strânsă, dar în același timp nu poate deforma oțelul.

concluzie

Acum știi ce este o carcasă și cum se folosește pentru scopul propus. Aplicați informațiile obținute pot fi practicate, de exemplu, aranjarea unui acvifer bine la dacha.

Aveți întrebări de clarificat? În acest caz, mai multe informații utile pe care le veți găsi vizionând videoclipul din acest articol.
