Care ar trebui să fie presiunea din țevi și ce depinde acest
Motoarele de căutare conduc adesea într-o solicitare cu privire la cât de multă presiune este în conductele de încălzire, dar această setare nu este corectă, deoarece MPa în sistem depinde de sistemul centralizat sau autonom în casa dvs. și, de asemenea, aceste cifre pot fi diferite.
De exemplu, atunci când aplicați lichidul de răcire la clădirile cu o înălțime mică, presiunea este mult mai mică decât în cazul clădirilor înalte, de aceea va diferi în circuitul propriu-zis. Să abordăm aceste corelații împreună și să aruncăm o privire la videoclipul suplimentar din acest articol.
Raportul de presiune
Tipuri de presiune
Notă. Pentru a calcula puterea de presiune a unei țevi (pentru un contur al apartamentului), este necesar să înțelegeți care tipuri de măsură există deloc.
- Prin presiune statică se înțelege o coloană de apă, mai exact, înălțimea, la care pompa este capabilă să se ridice dintr-un cazan sau dintr-o cameră centralizată a cazanului - calculul puterii depinde de aceasta, în special pentru clădirile înalte.. Adică, pentru clădirile cu un singur nivel și cu mai multe etaje, cu același spațiu de locuit, cerințele pentru acest indicator sunt complet diferite.
- Din presiunea dinamică depinde de viteza lichidului de răcire din sistem - cu cât ciclul este mai rapid, cu atât mai puțină apă se va răci, prin urmare, costul încălzirii va fi mai mic, iar prețul total al energiei va scădea.

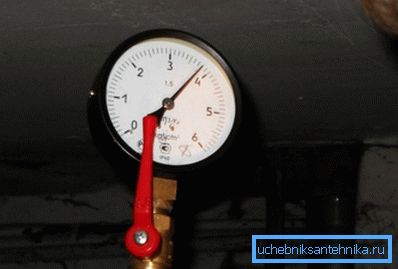

- În plus, există o presiune de lucru (constantă) și presare (maximă sau de încercare), iar grosimea peretelui conductei este calculată în funcție de presiunea presării și nu de cea de lucru. În condiții normale de funcționare în clădirile cu apartamente, indiferent de tipul de construcție (proiect nou sau Hrushchevka), presiunea de funcționare (de operare) ar trebui să fie de la 8 la 9,5 atmosfere, ceea ce este de 0,8-0,96 MPa sau de 8,1-9 , 81 kgf / cm2), conform instrucțiunilor. Din păcate, în unele case această cifră este foarte subestimată și este de aproximativ 5-5,5 atmosfere, respectiv 0,5-0,55 MPa sau 5,0-5,6 kgf / cm2.
Conducte din polipropilenă
Notă. Conducte de polipropilenă sunt, de obicei, scrise folosind abrevierea - PP din Rusia sau PPR engleză. Dar ce presiune deține conducta de polipropilenă și proprietățile sale termice sunt indicate de abrevierea PN urmată de un număr după ea.

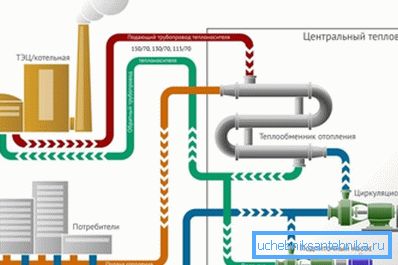

Dacă vorbim despre cât de multă presiune poate rezista o țeavă de polipropilenă, înseamnă că vorbim despre circuitul de încălzire și, cel mai probabil, din camera centrală a cazanului, deoarece cu un sistem autonom există presiune asupra circuitului.
Pentru opțiunea autonomă, o conductă de polietilenă de joasă presiune este potrivită - este instalată pentru o podea încălzită. Cu toate acestea, în marcajul de polipropilenă PN10 b PN16 nu există un strat de armare și astfel de țevi nu sunt potrivite pentru conturul - PN20 și PN25 sunt de obicei folosite aici.
Tabelul dependenței resurselor operaționale PPR de presiune și temperatură
| t? C | Resursă operațională (ani) | Tip PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Sarcina permisă (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21,7 | 27.1 | 33,9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25.9 | 32,3 | |
| 30 | 10 | 11.7 | 18.8 | 23.5 | 29.3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17.7 | 22.1 | 27.7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17.3 | 21,7 |
| 25 | 8 | 12.8 | 16.0 | 20.0 | |
| 50 | 7.3 | 11.7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18.0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7.6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
De asemenea, trebuie să se spună că dependența presiunii de diametrul țevii nu modifică imaginea de ansamblu, deoarece presiunea nu se modifică odată cu creșterea secțiunii transversale, ci crește volumul de agent de răcire, ceea ce va duce la costuri suplimentare pentru încălzirea apei.
După cum vedeți, pentru încălzirea centralizată, judecând după parametrii de presiune din sistem, aproape orice PPR va face (există încă o rezervă), dar aici ar trebui să țineți cont de temperatura lichidului de răcire, deoarece acești doi parametri ar trebui combinați.
RN10 este capabil să reziste la o temperatură constantă de 20 ° C (scurt 45 ° C), iar RN16 menține constant 35 ° C (scurt 60 ° C), prin urmare această opțiune nu este potrivită pentru alimentarea cu apă caldă sau pentru încălzire.
Notă. Unele, din anumite motive, cred că o secțiune mare a țevii vă permite să încălziți mai bine încăperea, dar aceasta este o greșeală periculoasă. În primul rând, după cum sa menționat mai sus, un volum mai mare de apă va trebui să fie încălzit, în al doilea rând, sursa de încălzire nu este circuitul, ci radiatorul și, în al treilea rând, PCB conduce căldură foarte prost.
Deci, ce tipuri de țevi de polipropilenă de presiune sunt proiectate, putem privi la tabelul de mai sus și să revenim din nou la indicatorii de temperatură. Mai întâi, considerați RN20 - o astfel de conductă este considerată universală (pentru apă caldă și rece) și este proiectată pentru o funcționare continuă fără consecințe la o temperatură a lichidului de răcire de până la 80 ° C, iar cazanele de convecție pentru încălzire autonomă funcționează în modul de 60-80 ° C.
Nu există diferențe foarte mari în această privință și în cazanele de condensare - există un mod normal de funcționare de 40-80 ° C, prin urmare, ambele moduri sunt ideale pentru PPR RN20.
Dar nu pentru fiecare regiune va fi suficientă temperatura 80 ° C pentru radiatoare și un contur, prin urmare, va trebui să utilizați RN25, care poate fi operat continuu la 95 ° C. În acest mod, nu numai boilerul autonom poate funcționa, ci și camera centrală a cazanului, dacă este nevoie, deci va fi mai profitabil să folosiți această conductă specială.

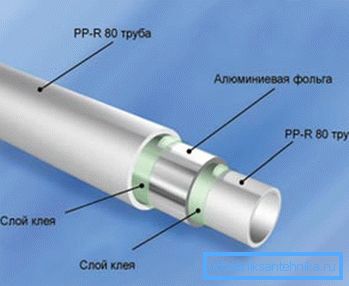

Țeavă de polipropilenă RN25 are unele caracteristici care trebuie luate în considerare la instalare - este un diametru exterior ușor crescut, iar locația foliei de aluminiu de întărire nu este în mijlocul peretelui, ci mai aproape de suprafață.

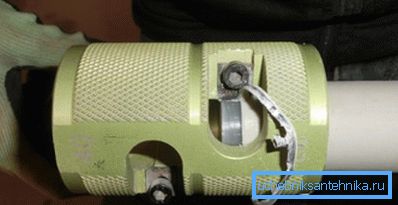

Dacă secțiunea mărită nu împiedică prea mult și dacă capătul rămâne în duza fierbinte la lipire, atunci folia se va interfera, deoarece acest strat va fi gol, ceea ce va reduce aderența la fitingul de racordare a țevii și, prin urmare, calitatea îmbinării. Pentru a evita acest lucru, va trebui să faceți propriile dvs. pentru a curăța sfârșitul cu ajutorul driverului, așa cum se arată în fotografia de sus.
Recomandare. La lipirea polipropilenei, capătul unei țevi cu diametrul de 20 mm trebuie să se potrivească în fitingul de 14-17 mm, 25 mm - la 15-19 mm. Când capătul trece mai adânc, marginile sale sunt plane, reducând astfel permeabilitatea sau chiar făcând un blocaj.
concluzie
În concluzie, ar trebui să spunem ce presiune poate rezista la conducta metal-plastic - este de 10kgs / cm2, prin urmare, este excelentă pentru sistemele de încălzire prin pardoseală. În ciuda faptului că polietilena este utilizată oficial pentru acest scop, cu toate acestea, majoritatea covârșitoare a instalatorilor își aleg alegerea pe laminat metalic cu diametrul de 16 mm.
