Ce este o țeavă ondulată: caracteristicile celor mai

În producție, industrie, construcții, precum și pentru diverse scopuri casnice, se utilizează o țeavă ondulată cu broșe cu două straturi sau un alt tip de astfel de furtunuri structurale. În funcție de condițiile tehnice care determină aplicarea acestuia, materialul (plastic, cauciuc, metal), compoziția sa calitativă și dimensiunile (lungimea, diametrul) se vor schimba. Vom vorbi mai multe despre acestea mai jos, oferind mai multe informații.

Produse ondulate

Notă. În ansamblu, conducta este ondulată - GOST depinde de material - este un dispozitiv universal. Aici este posibil un perete cu un singur strat sau cu două straturi cu o carcasă polimerică și / sau elemente de armare.

• Pentru structurile inflamabile, prin care trebuie să întindeți cablurile de comunicații, precum și pentru transportul gazelor și lichidelor, este adesea folosită o țeavă ondulată din oțel, care poate fi făcută din oțel negru sau din oțel inoxidabil. Configurația suprafeței (forma ondulațiilor, înălțimea inelelor, diametrul) poate fi foarte diferită, dar în același timp acești indicatori nu vor afecta calitatea sa, ci doar indică faptul că aceștia aparțin uneia sau altuia instalații de producție. Produsele de acest tip sunt fabricate în conformitate cu standardul All-Union OST 35-22-83.

• În majoritatea cazurilor, pentru pomparea lichidelor se utilizează o țeavă din cauciuc ondulat, dar poate servi și pentru semințe și conducte (folosind TU RB 00149438.091-99), cuple și duze de diferite mărimi. Un astfel de produs din cauciuc este adesea armat cu o spirală din oțel, care sporește semnificativ capacitățile sale tehnice, deoarece rigiditatea a făcut posibilă rezistența la sarcini mecanice severe atunci când se lucrează la aspirație sau presiune. Produsele de acest tip sunt fabricate conform GOST 5398-76.

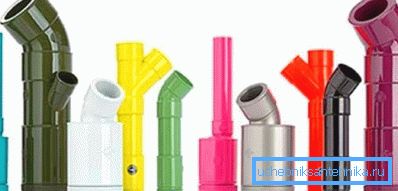

• De regulă, țevile din plastic ondulat pot fi utilizate ca canale flexibile de cablu pentru diferite tipuri de comunicații, precum și conexiuni de canalizare pentru sifoane de chiuvete, căzi de baie, chiuvete, cabine de duș, boluri de toaletă și așa mai departe.

Pentru fabricarea sa se utilizează în același timp (două straturi) PVC (policlorură de vinil), HDPE (polietilenă de joasă presiune), LDPE (polietilenă de înaltă presiune) sau ambele modificări. În plus, pentru scopuri sanitare, poate fi armat cu inele de oțel sau spirale. Produsele de acest tip sunt fabricate conform GOST 17675-87.

Revizuirea materialelor

oțel

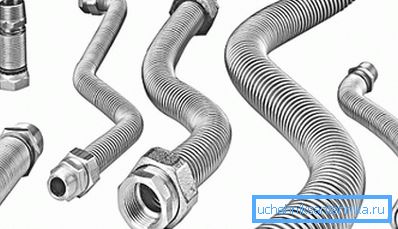

În prezent, țevile din oțel inoxidabil din oțel inoxidabil din oțel inoxidabil dețin o poziție de lider pe piața construcțiilor, deși în secolul 20 producătorii japonezi au început să o producă pentru prima dată. Dar dacă vorbim despre geografia utilizării, ea acoperă aproape întreaga lume. Popularitatea și prețul ridicat al unor astfel de produse nu sunt surprinzătoare, deoarece sunt fabricate din oțel de înaltă calitate.

Având în vedere faptul că oțelul inoxidabil nu este susceptibil la coroziune și oxidare, astfel de produse nu necesită întreținere preventivă, astfel încât durata lor de viață este aproape nelimitată. Această calitate vă permite să folosiți ondularea din oțel inoxidabil într-o manieră închisă, adică să o așezați sub înveliș (gips-carton, panouri de perete), să-i turnați cu beton și să-l etanșați cu un chit.

O astfel de țeavă nu necesită cuplaje compensatoare, deoarece deformarea temperaturii este stinsă de structura produsului în sine și în cazul înghețării poate fi încălzită chiar și cu o flacără deschisă. Atunci când nu se formează lichide pe pereții interiori ai diferitelor depozite, nu se formează formațiuni organice, cum ar fi algele, deci nu este necesară o curățare suplimentară.

Uneori, aceste furtunuri au o acoperire din polietilenă, care este mai folosită pentru decorare, de exemplu pentru apă rece, se face o acoperire albastră, iar pentru apă caldă - una roșie.

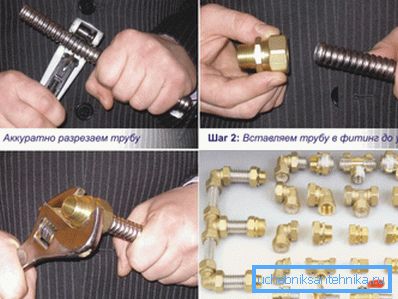

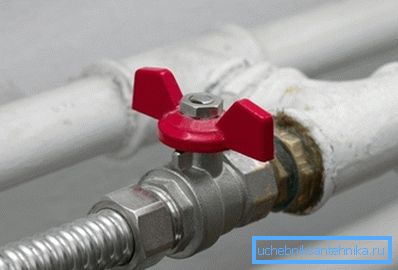

Furtunurile din oțel ondulat sunt cuplate unul cu celălalt, precum și cu diferite mecanisme și dispozitive, folosind fitinguri din alamă specială, care sunt și fitinguri de compresie (compresia este creată de garnituri din cauciuc sau paronite care sunt livrate împreună cu fitingurile).

Nu există instrumente speciale pentru instalare aici - comandanții de obicei gestionează cu o cheie sau cheie de gaz și, ocazional, cu o cheie.

Notă. Nu cu mult timp în urmă furtunul de oțel a început să fie utilizat pentru instalarea instalațiilor de gaz. Astfel de furtunuri sunt mult mai fiabile decât cauciucul - pot rezista oricăror presiuni care sunt posibile în sistem, nu se sparg și nu se sparg cu timpul.

cauciuc

În ciuda faptului că aceste furtunuri sunt denumite cauciuc, de fapt, ele sunt un produs compozit din cauciuc tehnic cu mai multe straturi. Manșoanele din cauciuc pur sunt mecanic fragile și sunt folosite cu excepția liniilor de semințe și de smocuri. În viața de zi cu zi, puteți vedea un furtun armat de acest tip pe foc și camioane de canalizare (butoaie).

Clasificarea furtunelor în conformitate cu GOST 5398-76 este prezentată în tabel:

  Notă. Grupul 1 include furtunuri de aspirație cu o presiune negativă de până la 0,08 MPa, iar grupul 2 include aspirație sub presiune cu o presiune posibilă de până la 1,2 MPa. Diferite furtunuri de cauciuc cu cadru textil pot fi utilizate în orice căldură (climă tropicală) cu un prag de temperatură mai scăzut de -50? C.

Atunci când cumpărați acest tip de cauciuc, atenție la prezența marcajului (aceleași instrucțiuni de utilizare), care trebuie aplicate neapărat sub forma unei benzi longitudinale folosind vopsea de relief sau de neșters. Simbolurile pe care le vedeți acolo indică clasa, grupul, diametrul interior, presiunea nominală și posibilitatea utilizării climatice.

De exemplu, marcarea B (A) - 1 - 25 - 10 - T - GOST 5398-76 indică faptul că manșonul cu antistatic este proiectat pentru pomparea combustibilului cu o presiune de lucru de 1,0 MPa într - un climat tropical cu o limită inferioară de -

În imagine veți vedea construcția unui manșon din cauciuc multistrat, care constă din următoarele elemente:

1. Împletituri textile;
2. Strat de cauciuc;
3. Spirală metalică;
4. Strat de cauciuc;
5. Împletituri textile;
6. Strat textil sau cauciuc suplimentar.

Pentru furtunurile din clasa B, P și KSH, stratul exterior este realizat din cauciuc, iar la capetele acestor manșoane există, de obicei, manșete moi fără rama care permit conectarea la țevi de trecere și conducte rigide. Depozitarea acestor produse tehnice din cauciuc trebuie efectuată la temperaturi cuprinse între -25 ° C și +35 ° C, la o distanță de cel puțin un metru de dispozitivele de încălzire de orice tip.

polimeri

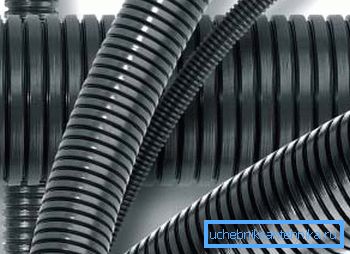

Pentru a proteja comunicațiile prin cablu și cablu în condiții de funcționare dificile, se folosește ondularea poliamidică, care este capabilă să mențină flexibilitatea și rezistența mecanică în timpul impactului și la temperaturi între -40 ° C și + 105 ° C și pentru o perioadă scurtă de timp de +150 ° C.

Când scufundați la o adâncime de 20 m, accesoriile unice de compresie asigură o etanșare sigură, precum și ușurința de instalare. În plus, pereții poliamidei protejează cablurile de diverse produse petroliere, cum ar fi benzina, motorina, kerosen și uleiurile, sunt rezistente la radiațiile ultraviolete și nu răspund la încărcările cu vibrații.

Gama de produse

Conform GOST 287-79, țevile din poliamidă de acest tip pot fi de două tipuri - PV-2 și PV-0.

• Prima opțiune are o rezistență la impact mai mare și poate fi utilizată pentru instalarea echipamentelor industriale, a comunicațiilor de televiziune și electrice, a sistemelor de comunicații, în cazul în care cerințele de cablu nu cresc cerințele de siguranță la incendiu.
• A doua opțiune are o rezistență mecanică mai scăzută și este utilizat în aceleași scopuri, dar cu anumite cerințe de siguranță împotriva incendiilor. Este de remarcat faptul că PV-0 este utilizat pentru comunicațiile de energie electrică și de comunicație atunci când acestea sunt montate cu mâinile lor la domiciliu.

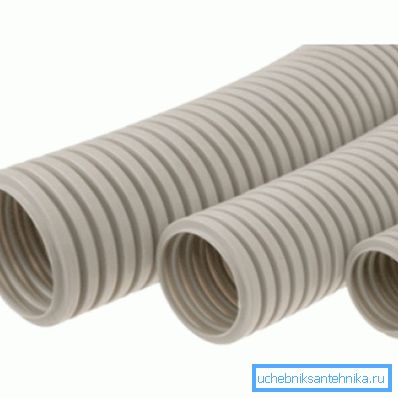

Țevile de clorură de polivinil sunt fabricate din același material și sunt utilizate ca canale de cablu pentru comunicații de televiziune și radio, rețele electrice și comunicații. De asemenea, ele sunt utilizate cu succes la domiciliu (prețul este destul de rezonabil) pentru mascarea acelorași rețele sub un strat de placaj, cum ar fi gips-carton și panouri de perete, dar acestea nu sunt turnate cu beton sau puse cu un chit.

Sfat! Dacă este nevoie să protejați conținutul ascuns de expunerea la radiațiile ultraviolete, alegeți o ondulare în negru.

Țeava ondulată cu o sondă este potrivită pentru garnitura de cadru a tipului de tavan fals, care permite nu numai conectarea cablurilor în interiorul canalului, ci și efectuarea lucrărilor de reparații la demontarea / montarea conținutului. Încadrarea în PVC cu o sondă este suficient de rezistentă la temperaturi scăzute și înalte (în medie de la -40 ° C la +40 ° C) și nu reacționează la contactul cu produse petroliere din categoria combustibililor și lubrifianților.

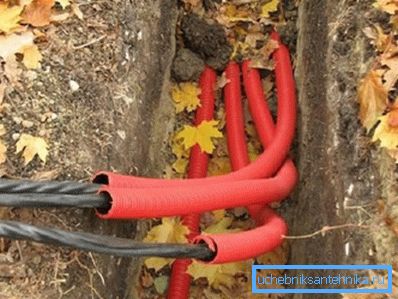

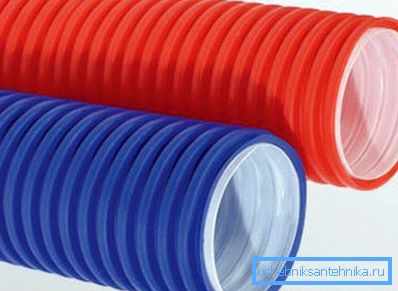

Foarte des pentru instalarea diverselor cabluri de comunicații, se utilizează o țeavă dublă ondulată din polietilenă combinată, adică straturile au caracteristici diferite.

Acestea sunt HDPE (HDPE) - polietilenă de joasă presiune și LDPE (LDPE) - polietilenă de înaltă presiune (nu confunda - conducta de polipropilenă nu are nicio legătură cu astfel de produse!).

• Stratul superior constă în PND și este suficient de ușor să îl definiți la atingere. Este greu și nu are o fragilitate, dar este rezistent la șocuri, nu reacționează la produsele petroliere din categoria combustibililor și lubrifianților și este un dielectric excelent.
• În interior există un strat de LDPE - este cel mai adesea de culoare albă, are o suprafață foarte netedă și are o elasticitate bună.. Pentru toate acestea, puteți adăuga aceleași calități pozitive ca PND.

Notă. De asemenea, trebuie remarcat faptul că polietilenă de presiune medie (PSD) este de asemenea produsă, dar este adesea menționată ca HDPE și practic nu este utilizată la fabricarea produselor ondulate.

concluzie

Oricum, conducta ondulată din poliamidă, polietilenă, cauciuc, oțel sau o combinație a acestor materiale este destul de bine stabilită în viața noastră de zi cu zi. Și chiar dacă nu observați acest lucru - în orice caz, folosiți diferitele beneficii ale civilizației, în care se utilizează un astfel de dispozitiv.

În videoclipul tematic din acest articol puteți găsi informații suplimentare despre subiectul discutat, este posibil ca acesta să vă fie de asemenea util.
