Ce este un colector pentru instalații sanitare

Pentru a începe, să clarificăm ce este un colector de apă - o componentă tehnică tubulară care poate amesteca diferite lichide (în funcție de compoziția moleculară sau de temperatură) sau poate să o distribuie simultan pe mai multe canale. În cazul nostru, acesta poate fi un mixer, o tee, un quadrangle sau un pieptene pentru distribuirea țevilor de încălzire sau de alimentare cu apă.

Vom acorda mai multă atenție ultimei versiuni - aflați cum se conectează și vedeți o demonstrație video în acest articol.

Instalarea colectoarelor

Notă. În ansamblu, instalarea colectorilor, ca atare, nu există deloc, deoarece este doar un adaptor intermediar care facilitează transferul facil al fluidului în alte canale. Întreaga instalare a unui astfel de dispozitiv este de obicei luată în considerare împreună cu alte corpuri de iluminat și sisteme.

specie

• Cea mai cunoscută formă a unui colector pentru un utilizator obișnuit cu unități sanitare este un mixer de baie sau de baie, adică este construit într-o baie și așezat pe perete (există și opțiuni încastrate în perete). Acest mecanism poate avea vane sub forma unei cutii de macara (modele cu doua valve si doua pârghii), sau sub forma unui cartuș sau a unei mingi (modele cu un singur pârghie sau joystick).
• În oricare dintre tipurile de supape, un principiu de admisie a apei este în vigoare - provine din două surse (fierbinte și reci) și iese pentru consum printr-un canal, numit gheare. Prețul acestor dispozitive poate varia foarte mult între ele, în funcție de calitate și de decorare.

• Cea mai simplă dintre toate colectoarele de apă este o teava sanitară pentru țevi, care, în esență, este o unitate de distribuție a apei - alimentarea trece printr-un canal, iar distribuția trece prin două. Astfel de dispozitive sunt utilizate în mod constant nu numai în rețeaua de alimentare cu apă, ci și în sistemul de canalizare (ventilatoarele), precum și pentru a transporta și distribui o mare varietate de lichide și gaze. În alimentarea cu apă sunt fabricate din oțel, alamă, cupru, polipropilenă, polietilenă reticulată și polietilenă.

• Și, în cele din urmă, cel mai bine cunoscut tip de instalator de colector este un pieptene, care este utilizat pentru ansamblurile de apă atunci când se instalează o podea încălzită cu apă sau poate fi distribuția de lichid pentru radiatoare la aripi diferite ale clădirii. În cele mai multe cazuri, este vândut cu supape, așa cum vedeți în fotografia de mai sus, dar poate fi livrat și fără ea - supapele trebuie instalate independent.
• De regulă, pieptenii de acest tip sunt fabricați din alamă, deși pot fi de asemenea din cupru, oțel și chiar silumin, deși este mai bine să nu se folosească ultima opțiune. Numărul de robinete ale unui astfel de dispozitiv poate fi diferit, variind de la trei la infinit, adică puteți conecta colectori care au 10 sau mai multe ieșiri, dacă este nevoie.

Colector de podea încălzit

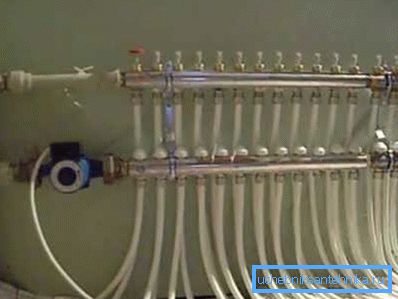

Nodul de distribuție pentru analiza apei în instrucțiunile de încălzire vă permite să instalați nu numai în nișă, ci și în exterior, dacă există o cameră specială pentru aceasta - o încăpere de boiler, unde un astfel de sistem nu va interfera cu nimeni. Dar, în primul rând, să înțelegem esența, și anume, în principiu, să conectăm sistemul de încălzire prin colector și să aflăm cum funcționează.

Două circuite funcționează întotdeauna de la orice cazan de încălzire - unul pentru alimentarea cu apă caldă și celălalt pentru a returna lichidul de răcire deja răcit, deci pentru a instala o podea încălzită cu apă, veți avea nevoie și de două piepteni - orificiul de intrare și de ieșire.

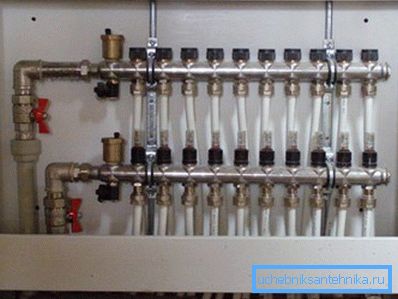

Deci, instalați un cazan de apă caldă, de la care circuitele de încălzire sunt separate, dar în acest caz, conducta de alimentare și conducta de retur merg în distribuitorul de apă cu piepteni. Deci, un colector este instalat pentru alimentare și pentru întoarcerea celuilalt este de obicei montat una deasupra celeilalte, indiferent dacă sunt încastrate în perete sau nu.

După cum puteți vedea în fotografiile superioare, supapele de oprire sunt situate nu numai pe conductele colectoare, ci și pe țevile care le conectează la boilerul de încălzire, iar pe cealaltă parte a robinetului Mayevsky este de obicei înșurubat pentru a sângera aerul, care poate fi întotdeauna în sistem.

Numărul de duze depinde de numărul de circuite de apă, de exemplu, puteți instala un nod de distribuție pe o casă de 10 camere, atunci aveți nevoie de piepteni cu cel puțin 10 robineți, dar pot exista mai mult de un circuit într-o cameră, atunci numărul de cabluri va trebui crescut .

Un circuit de apă de pardoseală, fie că este fabricat din polietilenă reticulată sau din plastic armat cu metal, nu trebuie să aibă rosturi închise cu o șapă de ciment-nisip - în caz contrar riscați durata de viață a sistemului de încălzire.

În cazul în care camera este mare și nu se încadrează în dimensiunile unei bobine, este mai bine să împărțiți camera de-a lungul aripilor, astfel încât pentru o astfel de zonă pot exista două, trei sau chiar patru aripi, care, la rândul lor, vor fi reflectați asupra lungimii colectorului.

Dar este extrem de impractic să instalați o priză de apă pentru o casă mare - în acest caz, va trebui să puneți țevi suplimentare și de la bun început aceasta poate fi o acumulare destul de impresionantă de circuite, ceea ce nu este foarte convenabil pentru instalare.

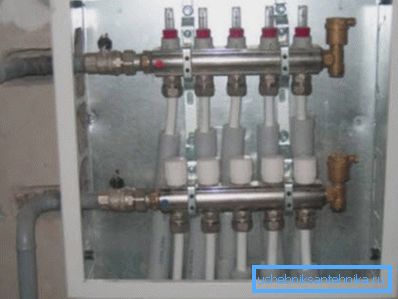

Este mult mai ușor să faci un nod de apă în două sau trei camere, așa cum se arată în fotografia superioară, atunci va trebui să așezi mai puține țevi într-un singur loc, ceea ce implică o creștere a trecerii prin pereți. Cablajul circuitelor de alimentare și de retur în astfel de cazuri se efectuează, de obicei, cu polipropilenă, care trece printr-o fitingă cu filet la galeria de cupru.

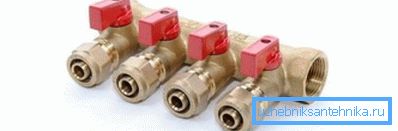

Notă. Practica arată că instalarea unei podele încălzite cu apă este mult mai profitabilă pentru a nu produce polietilena reticulată, dar cu laminat pe bază de metal - calitatea încălzirii și durata sa de funcționare nu se schimbă, în timp ce costul scade. În plus, există întotdeauna colectori la vânzare, ale căror ramificații sunt echipate cu fitinguri pentru conectarea la o țeavă de plastic-metal.

concluzie

În concluzie, aș dori să menționez că puteți folosi oricare dintre colectori conectându-l la conductele de apă cu propriile mâini - acest lucru nu este deloc dificil. Chiar și pieptenii lungi pentru instalarea unei podele calde, de fapt, nu sunt mult mai diferiți de cele obișnuite.
