Ce sunt adaptoarele pentru țevi

Adaptoarele de țeavă joacă un rol important în aproape fiecare sistem de conducte. În același timp, nu contează ce scop este: canalizare externă sau internă, alimentarea cu apă externă sau internă. Dacă este necesar să conectați produse, utilizarea lor este adesea pur și simplu inevitabilă. Astăzi există un număr mare de tehnologii și, ca rezultat, multe materiale din care sunt realizate adaptoare, de exemplu fontă, plastic din PVC, polipropilenă, oțel și altele asemenea. Pentru a începe, luați în considerare unele caracteristici ale adaptoarelor.

Caracteristicile adaptorului

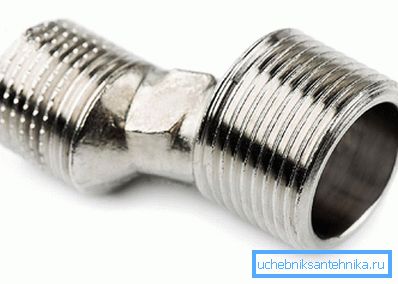

Există două tipuri de adaptoare: concentrice și excentrice.

• Concentric - utilizat pentru conducte verticale.
• Excentric - utilizat pentru conducte orizontale.

De regulă, aceste tipuri de adaptoare sunt utilizate în instalațiile sanitare, în instalațiile industriale pentru extracția gazelor, a petrolului, a instalațiilor chimice. După cum sa menționat mai sus, adaptoarele sunt fabricate din materiale diferite, de exemplu oțel sau polipropilenă, de asemenea este utilizat PVC. În ceea ce privește oțelul, fabricarea adaptoarelor metalice este realizată din diferite tipuri. De exemplu, adaptoarele pentru medii agresive medii și agresive (produse petroliere, gaze etc.) sunt fabricate din oțel carbon.

Dacă mediul dorit va avea agresivitate crescută, se va folosi oțel aliat sau oțel aliat. Acest tip de adaptoare are caracteristici tehnice ridicate, iar temperatura mediului de lucru poate fi de la -70 la +450 ° C, la o presiune de 15 MPa. Cu toate acestea, trebuie spus că, de-a lungul anilor, conductele de oțel nu funcționează. Ele au fost înlocuite cu țevi de polipropilenă, respectiv adaptoarele sunt fabricate din același material. Prin urmare, merită să vă concentrați atenția asupra adaptoarelor din polipropilenă.

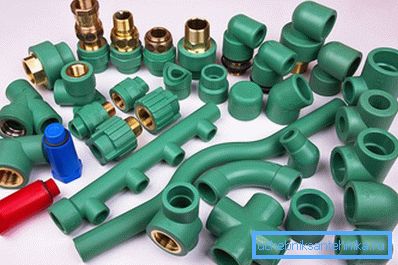

Adaptatori pentru țevi din polipropilenă

Deci, aici sunt principalele tipuri de accesorii pentru țevi din polipropilenă:

• ambreiaj,
• adaptoare,
• colțuri,
• tees și cruci,
• contururi,
• compensatorilor.

Acum, luați în considerare caracteristicile principale și domeniul de utilizare a fiecărui tip de montaj.

cuplare

Acest tip de montaj servește la conectarea a două țevi de aceeași mărime. Are forma unui butoi. Diametrul său interior este pe deplin compatibil cu diametrul exterior al țevii utilizate.

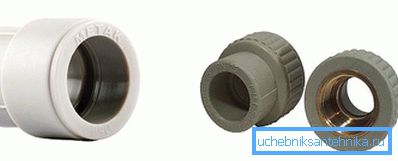

adaptoare

Acest adaptor diferă de cuplaj prin aceea că pe cele două laturi ale cilindrului există un diametru interior diferit. În plus, există adaptoare pentru conectarea polipropilenei cu metalul printr-un fir. Astfel de adaptoare sunt cu filet exterior și interior.

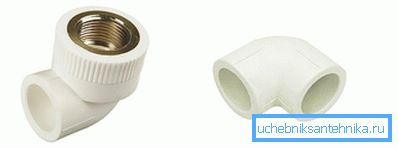

colțuri

Deși țevile din polipropilenă sunt îndoite, unele modificări în structură apar la locul curburii, datorită căruia debitul conductei este redus semnificativ și peretele țevii devine mai subțire pe exterior. Din acest motiv, este nevoie de colțuri speciale, a căror îndoire poate fi de 45-90 ° С. Mai mult decât atât, există colțuri, unde, pe de o parte, există un fir pentru conectarea cu un mixer sau alte supape de oprire. Cornetele pot avea atât filete interne cât și externe.

Cruci și teiuri

Unele sisteme de conducte necesită conectarea mai multor conducte într-un singur loc. De exemplu, este necesar să scoateți țeavă de pe șine în două direcții opuse. Doar pentru aceste scopuri există cruci speciale sau teiuri. Este de remarcat faptul că tecii, ca și crucile, vin în diferite diametre dintr-o parte sau alta. În plus, există teuri cu filet interior și exterior pe metal.

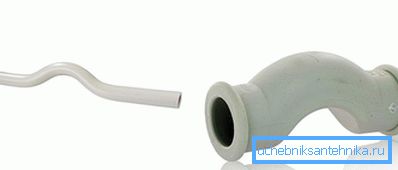

linii

Unii meșteri, pentru a economisi bani, fac contururi similare din mai multe triburi. Cu toate acestea, din punct de vedere tehnologic, acest lucru nu este în întregime practic, deoarece viteza de producție scade. Mai mult decât atât, este important să se depună eforturi pentru a se asigura că există cât mai puține articulații și îmbinări de conducte. De aceea există contururi speciale care au o anumită îndoire pentru a ocoli conducta în jurul ei.

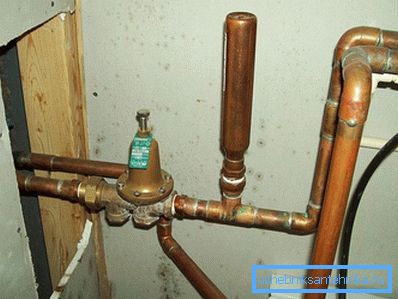

compensatorilor

Un compensator este un dispozitiv care vă permite să absorbiți diferite căderi de temperatură și, ca rezultat, lovituri puternice pentru întregul sistem sanitar. Deși are o formă simplă, utilizarea sa va permite conductei să dureze mai mult.

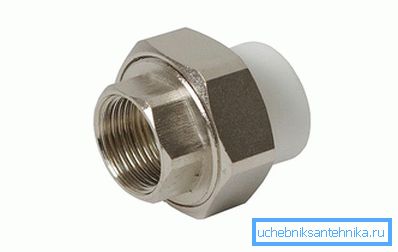

Femeie americană

Aceasta este o conexiune specială care vă permite să deconectați rapid și să conectați portbagajul. Se utilizează atât în ​​sistemul de încălzire, cât și în apă. Nuca americana poate fi folosita de mai multe ori. Pentru a face acest lucru, pur și simplu înlocuiți garnitura. Spre deosebire de un ambreiaj sau de un șurub, utilizarea sa este mult mai practică. Datorită acesteia, puteți deconecta linia, fără a roti țevile. Acesta și-a găsit aplicația largă încă de la începutul utilizării țevilor de polipropilenă, pe de o parte din material plastic, iar pe de altă parte, american.

Am discutat tipurile de adaptoare care sunt utilizate în cea mai mare parte în instalațiile sanitare interioare sau de încălzire. Acum vă aducem la cunoștință opțiunile pentru adaptoarele utilizate pentru sistemul de alimentare cu apă în aer liber.

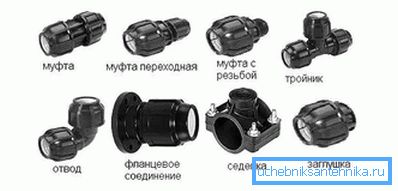

Tipuri de adaptoare de compresie pentru conducte de alimentare cu apă în aer liber PND

Este de remarcat faptul că fitingurile de compresie sunt produse complete. În concluzie, rezultă că fiecare element al unui produs poate fi interschimbabil într-un singur grup de produse. Acest lucru este valabil în cazul în care este necesară înlocuirea unui element. De exemplu, un inel despărțitor este utilizat pentru fixarea axială. Este fabricat din poliamidă durabilă, dar în același timp fragilă. În cazul în care inelul eșuează, fișa trebuie aruncată sau un inel realizat dintr-o piesă similară. Se recomandă, bineînțeles, înlocuirea completă a armăturii. Acum ia în considerare principalele tipuri de cuplaje de compresie.

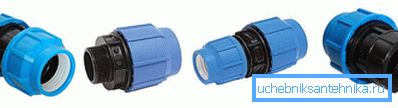

cuplare

Aceste cuple sunt utilizate pentru conectarea țevilor cu același diametru și diferite. În plus, există fitinguri de compresie cu o trecere la un fir metalic. Asigurați cuplajele cu filet interior și exterior.

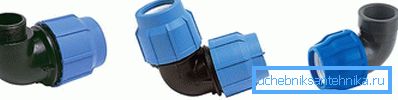

Înclinația colțului

Colțurile colțarului sunt folosite pentru a schimba direcția conductei. Există, de asemenea, coturi cu filete externe și interne.

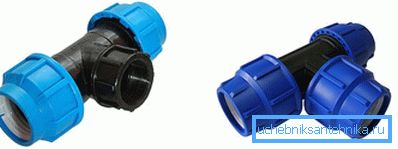

reper

Tea servește pentru asignarea unei țevi de plastic la partea laterală la 90 ° C. Astfel de teuri sunt produse, acolo unde există un cuplaj pe ambele părți și, pe de altă parte, un fir exterior sau interior.

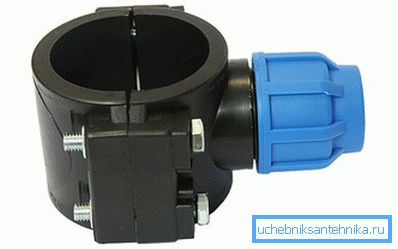

șa

O asistentă medicală este o parte importantă care constă din două jumătăți care comprimă o țeava. Cel mai adesea se numește o cravată pentru o legătură. Dacă aveți nevoie de accident în autostradă, atunci această tranziție vă va permite să implementați rapid și fiabil un sistem de alimentare cu apă tehnică sau de băut.

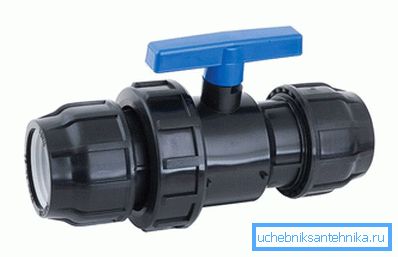

Tranziție cu supapă cu bilă integrată

O astfel de îmbinare, combinată cu o supapă cu bilă, poate fi utilizată după introducerea în portbagaj. În mod tipic, o astfel de tranziție este instalată în canal și după ce conducta este trimisă în casă.

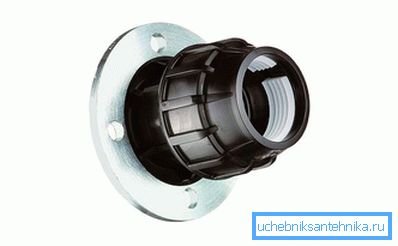

Conexiune la flanșă

Fitingurile cu flanșă ajută la conectarea țevilor de polietilenă HDPE cu metal. Cuplajul cu flanșă are două ansambluri principale: flanșa de montare și flanșa de compresie. Compresia permite fixarea țevii în sine, iar flanșa de montare este conectată prin știfturi sau șuruburi la capătul flanșei metalice. În acest caz, dimensiunea flanșei trebuie selectată individual.

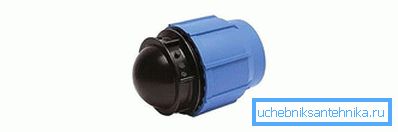

capac

Dacă pentru o anumită perioadă de timp linia trebuie conectată, la capătul conductei este instalat un conector. Este mult mai profitabil decât cumpărarea unei supape cu bilă, mai ales dacă țevul este temporar tăcut.

Deci, am considerat principalele tipuri de tranziții care sunt utilizate pentru alimentarea cu apă în aer liber. Acum e rândul sistemului de canalizare.

Tranziții pentru conectarea fierului și a plasticului în sistemul de canalizare

În procesul de instalare a unui sistem de canalizare este adesea necesar să se conecteze țevi din diferite materiale, de exemplu, din material plastic și din fontă. Pentru a face acest lucru în mod eficient, ar trebui să achiziționați tranziții speciale care vă vor permite să conectați rapid și simplu astfel de noduri. Pentru a face acest lucru, utilizați o manșetă de cauciuc specială, care poate să difere în ceea ce privește designul: sunt pentru tranziție internă și externă.

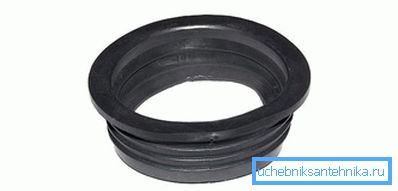

Tranziție internă de cauciuc

De regulă, acesta este introdus în priza unei țevi din fontă, care vă permite să montați o țeavă de plastic cu diametrul dorit. Secțiunea transversală a părții exterioare a manșetei este pe deplin compatibilă cu diametrul soclului de fier. Datorită formei speciale nu este necesar să se utilizeze un material de etanșare, deoarece compusul rezultat este destul de dens.

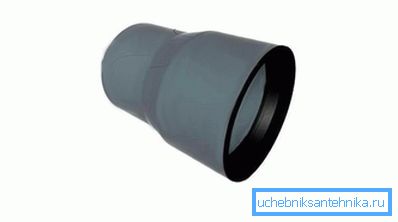

Adaptor de plastic extern (sticlă)

Dacă linia de canalizare nu are o priză, atunci un adaptor extern de plastic permite conectarea. Deja după ce puteți continua să puneți sistemul de canalizare din plastic.

Tipuri de tranziții pentru epurarea internă și externă a plasticului

Fitingurile sunt utilizate pe scară largă pentru conectarea recipientelor de canalizare. În același timp, ele sunt împărțite în două tipuri:

1. Fitinguri pentru canalizare menajeră.
2. Fitinguri pentru canalizare exterioară.

Ei au, de asemenea, diferențe în modul de conectare:

1. Sudate. Acest tip de fiting nu are garnituri de cauciuc și filetate. Acestea sunt conectate folosind mașini specializate de sudură.
2. Bonded. În mod similar, precum și sudate, acestea nu au garnituri de fir și cauciuc. Cu ajutorul lipiciului special este fixat în capete.
3. Cu filet. De regulă, ele sunt utilizate pe conductele de scurgere care au un diametru mic, de exemplu, sub chiuvetă.
4. Inel de cauciuc. Această conexiune permite obținerea unei etanșeitate ridicată, astfel încât aceasta este utilizată pe scară largă în diferite tipuri de sisteme de canalizare.

Deci, există o serie de tranziții pentru instalarea sistemelor de canalizare interne și externe:

• cuplaj,
• reducere,
• revizuire cu acoperire,
• piesa transversală are două planuri,
• cu o singură plană,
• contestate
• tee,
• triplu tee tee 90 °,
• teava de compensare,
• conectați,
• supapa de reținere,
• sifon din două piese.

Acum, pentru fiecare adaptor mai mult.

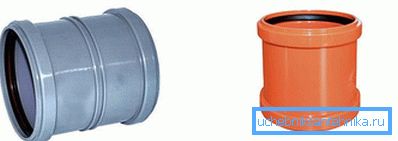

cuplare

Ambreiajul are un aspect diferit, și anume cu accent și plin. Este convenabil să le folosiți în locuri unde este necesar să conectați două conducte fără clopot. Se aplică atât la sistemul de canalizare externă, cât și la sistemul de canalizare internă. Există diferențe de culoare.

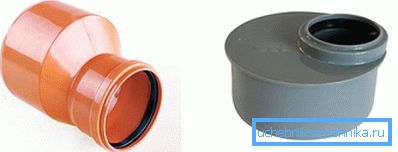

reducere

Această tranziție vă permite să conectați țevi de diferite diametre. În plus, această tranziție vă permite să treceți de la fontă la țeavă din plastic.

Sfat! Se recomandă deplasarea numai de la diametrul mai mare la cel mai mic. Acest lucru va preveni blocajele.

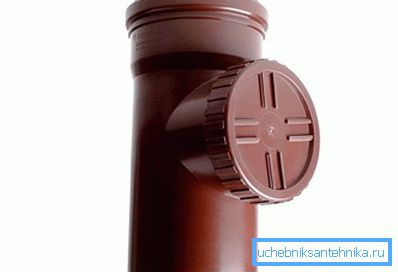

Revizuirea copertei

În ceea ce privește auditul de canalizare internă, acesta este folosit pentru a pătrunde în țeavă și, dacă este necesar, pentru a elimina blocajul care a avut loc. Auditul este instalat pe platforma principală. În ceea ce privește sistemul de canalizare exterioară, revizia poate fi montată în canal. De regulă, ar trebui să instalați un audit cu un diametru mai mare. De asemenea, joacă un rol cheie în procesul de curățare a sistemului de conducte.

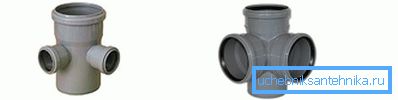

Crosspiece cu două planuri

Acest adaptor are cruci în diferite planuri. De regulă, este utilizat în îmbinările nodale ale țevilor de canalizare. În același timp, mai multe conducte pot fi conectate simultan și conducte de diferite diametre. Astfel de locuri sunt considerate extrem de dificile. Dacă nu sunt utilizate, ligamentul nodular va avea un număr mare de articulații, ceea ce poate duce la scurgere. Crosspiece cu două planuri este o soluție de succes, deoarece întreaga sa construcție este monolită. În plus, unele cruci pot avea un unghi de clopot de 45-90 °.

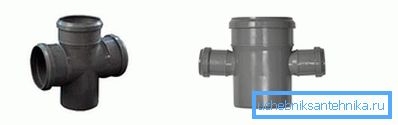

Traversă unică

Toate prizele unui astfel de adaptor sunt situate în același plan. De asemenea, la fel ca și planul cu două planuri se utilizează în îmbinările nodale ale țevilor. În plus, există traverse cu prize de diferite diametre și în unghiuri diferite - 45-90 °.

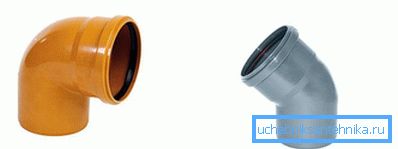

robinet

În fiecare sistem de canalizare acest tip de drenaj este foarte important. Vă permite să schimbați direcția autostrăzii. Are unghiuri diferite de rotație: 30 °, 45 °, 90 ° și nu numai. Datorită acestora, se creează o picătură și un unghi vertical, astfel că scurgerile intră în rezervorul septic mult mai rapid.

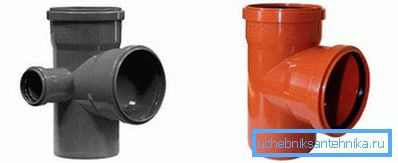

Triple tee 90 °

Aici putem distinge două tipuri de tee. Prima este o tee simplă care vă permite să conectați o conductă verticală și orizontală de canalizare. Atunci când aceste teuri sunt realizate cu unghiuri diferite, de exemplu, 45 °, 67 °, 90 °. Cel de-al doilea tip este un teu de 90 ° cu trei prize. Vă permite să faceți conexiuni similare, numai cu o țeavă cu un diametru diferit.

Niplu de compensare

În majoritatea cazurilor, acest adaptor este utilizat în sistemul de canalizare internă. Se utilizează pentru îndepărtarea deșeurilor menajere lichide într-un rezervor septic.

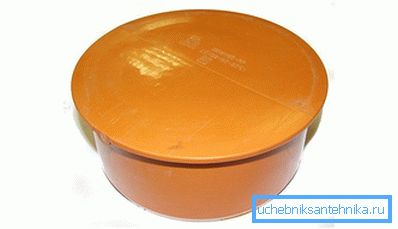

capac

Capacul a găsit aplicația în locuri unde este necesar să închidă conducta de canalizare, împiedicând astfel curgerea fluidului. Uneori, capacul poate fi închis bine și, în unele cazuri, lasă un gol, astfel încât să existe posibilitatea de a curăța conducta. De regulă, este fixată pe sigiliul de cauciuc.

Sifon dublu

Se utilizează în toate sistemele de canalizare pentru utilizare în exterior. Mai ales în acele locuri unde există un amplasament al recipientului de canalizare. Împiedică formarea de gaze. În unele cazuri, în sistemele de ventilație a conductelor se poate utiliza un sifon din două piese.

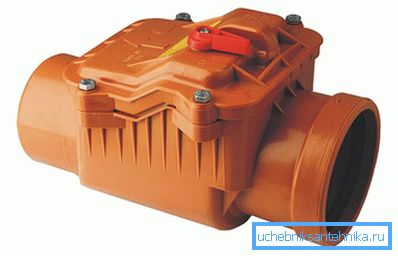

Verificați supapa

Dacă conducta de canalizare este instalată la o ușoară înclinație, supapa de reținere va împiedica curgerea efluentului în direcția opusă.

Deci, am enumerat cele mai răspândite tranziții la conductele de apă și canalizare. Deși, cel mai probabil, pe rafturile magazinului găsiți alte tipuri de adaptoare. În acest caz, cel mai important lucru este de a înțelege scopul lor. În plus, chiar înainte de cumpărarea în sine, este mai bine să elaboreze o diagramă a unuia sau a altui sistem de comunicare, ceea ce vă va permite să nu cumpărați tranziții inutile la conducte, respectiv, pentru a vă salva banii!
