Clasificarea țevilor din oțel indică scopul și

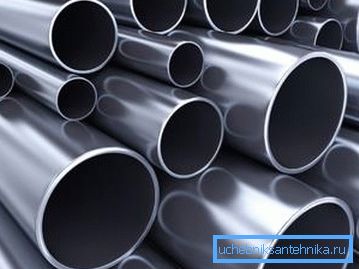

Țevi de oțel sunt utilizate pe scară largă în construcții interne și industriale. Ele servesc ca elemente ale sistemelor deschise și închise care transportă o varietate de lichide și gaze. Aplicați-le și ca părți din metal.

În viața de zi cu zi, ele sunt de obicei folosite pentru încălzire și alimentare cu apă. În același timp, marcarea țevilor de oțel va determina numirea lor.

Divizia de produse

Există șase clase de produse descrise de următoarele proprietăți:

• tipul de material, omogenitatea acestuia;
• metoda de producție;
• forma transversală;
• destinație.

Tipuri de țevi din oțel conform GOST

1. Nomenclatorul țevilor din oțel conform standardelor de stat nr. 3262 și nr. 10705/80 este destinat montării conductelor de apă și gaze, a sistemelor de încălzire din uz casnic și industrial și crearea cadrelor din oțel.
2. Analogii conform standardului de stat №20295 / 85 sunt utilizați pentru aranjarea conductelor principale pentru gaz, ulei, consolidarea solului și a gropilor.

Fonturi de oțel

Pe lângă o GOST specifică, alegerea produselor ar trebui să țină cont de gradul de oțel de la care se fabrică produsele.

Poate fi:

• Cm1;
• Cm 2;
• Cm-3;
• Cm-4;
• Cm-5;
• Cm-6;
• Articolul 7.

Calitățile garantate ale oțelului sunt împărțite în 3 categorii:

• Scrisoarea A semnifică calitățile mecanice ale materialului;
• Scrisoarea B este compoziția sa chimică;
• Scrisoarea B indică relația dintre componentele mecanice ale produsului și caracteristicile sale chimice.

Gradul A corespunde întotdeauna tipurilor de oțel menționate mai sus. Notele de instrucțiuni, dacă produsul este fabricat din așa numitul oțel "fierbinte", este indexat în plus prin literele KP, dacă este din analogul "semi-de repaus" - PS. Atunci când nu există un astfel de marcaj, metalul aparține tipului "silențios".

Soiuri de produse în mărime și metoda de fabricație

Dimensiuni standard ale țevilor din oțel în funcție de diametrul lor:

• analogii capilare - 0,3 / 4,8 mm;
• produse cu diametru mic - 5/102 mm;
• produse cu o secțiune transversală medie - 102/426 mm;
• conductele cu diametru mare au mai mult de 426 mm.

Forma secțiunii și grosimea peretelui

Grosimea pereților conductei este împărțită în:

• în special cu pereți subțiri;
• Pereți subțiri;
• normale;
• gros;
• în special pereți groși.

Analogii subțiri au o grosime de 1 mm, cele mai groase produse - 19 mm.

Fiți atenți! Potrivit GOST, o astfel de grosime de perete a unei conducte de oțel pare a fi mică. Cu toate acestea, astfel de analogi sunt capabili să reziste încărcărilor interne și externe de 20/50 tone.

Există două clase de produse de prelucrare a preciziei.

1. Produsele de primă clasă tăiați capetele și îndepărtați burții.
2. A doua clasă este doar tăiată.

Forma profilului secțiunii pentru produsele din oțel este împărțită în două categorii.

1. Conducte (profilate) servesc ca elemente de structuri metalice. Ele pot fi dreptunghiulare, pătrate, ovale, romboide, nervurate, segmentate, lacrimogene, triple, hexagonale, octaedrice etc.
2. Analogii rotunzi sunt destinați transportului diferitelor substanțe.

      Modul de producție

Conform metodei de producție a țevilor din metal sunt împărțite în 2 tipuri.

1. Producată prin diferite metode de sudare: gaz-electric; cuptor (cap); sudarea electrică prin rezistență.
2. În cazul unei metode fără sudură, sunt produse analogii calde și reci presate sau laminate (deformate).

Caracteristicile care afectează conductele de calitate pentru consumatori

1. Rugozitatea internă a țevilor de oțel duce la creșterea depunerilor și a produselor de coroziune pe pereții lor. Acest lucru scade capacitatea lor de producție.

Coeficientul de rugozitate al țevilor de oțel poate fi diferit. Depinde de modul de producție și de starea lor. Mai jos este un tabel privind această problemă.

1. Când instalați propriile rețele de oțel, trebuie să țineți cont de modificarea lungimii țevilor datorită dilatării termice din cauza diferențelor de temperatură. Coeficientul de alungire liniară a oțelului este de 0.0120 mm / m • K. În consecință, conducta din acesta se va extinde atunci când temperatura se schimbă cu 50 ° până la 6 mm.

Fiți atenți! Alungirea liniară a produselor metalice este de 20 de ori mai mică decât cea a analogilor din plastic. O valoare de parametru scăzută este avantajul său important.

1. Coeficientul de conductivitate termică a țevilor de oțel este destul de ridicat - 74 W / m • K. Această proprietate este ideală pentru rețelele de încălzire și alimentarea cu apă caldă. Căci apa rece este rău, pentru că țevile încep să "transpire", se uda și rugină.

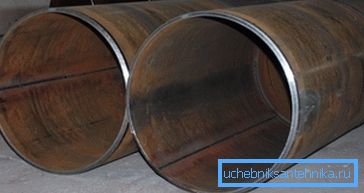

1. Cu aceeași grosime a peretelui, produsele fără sudură sunt mai puternice decât omologii sudați, deoarece îmbinarea este o zonă slabă.
2. Capacitatea lor depinde de dimensiunea diametrului interior al produselor.
3. Grosimea peretelui afectează rezistența țevii și rezistența la presiune ridicată.
4. Acoperirea exterioară joacă, de asemenea, un rol important. Dacă țeavă de oțel negru este galvanizat, aproape că nu rugină. Prețul corespondenților cromați este ridicat, dar, în afară de rezistența crescută la coroziune, ele sunt de asemenea foarte estetice.

concluzie

Dacă sunteți bine pregătit în marcarea și clasificarea țevilor de oțel, puteți obține cu ușurință exact soiul care este necesar.

Videoclipul din acest articol își va continua tema.
