Colorarea conductelor: diferențe, scop, standarde

Ingineria modernă, industrială, urbană și alte comunicații, rețelele și sistemele lor sunt concepute pentru a transporta diverse substanțe periculoase pentru oameni și mediu. Prin urmare, chiar și în perioada sovietică, a fost elaborat un document special GOST 14202 69 privind culoarea conductelor, care reglementează strict ce semne de culoare și alte semne ar trebui să notifice personalul despre conținutul țevii cu care să lucreze.

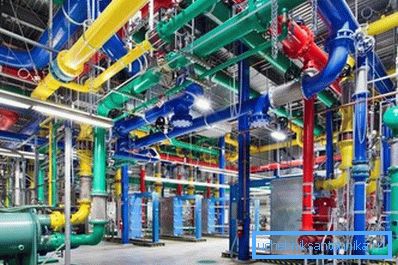

Siguranța în comunicare

numire

Trebuie remarcat imediat că această cerință nu este în niciun caz o recomandare, în plus, nerespectarea sau nerespectarea cerințelor pentru SNiP este strict pedepsită prin lege.

Acest lucru nu este pentru că cineva a vrut să picteze această lume cu vopsele noi proaspete, ci pentru că în caz de accident, întreținere, precum și alte contacte și manipulări cu obiectele enumerate, serviciile de salvare, EMERCOM și alte servicii speciale ar trebui să știe sigur ce substanțe trebuie să se ocupe și ce măsuri ar trebui utilizate pentru a elimina și a elimina pericolul.

De asemenea, trebuie reamintit faptul că conductele transportă departe doar de apă de la robinet, substraturi de încălzire și de canalizare.

Producția modernă și industria chimică au fost mult timp manipulate cu substanțe precum:

• Gaze combustibile și explozive de origine diferită;
• Lichide inflamabile și explozive de origine diferită;
• Gaze și lichide toxice;
• Abur supraîncălzit;
• Saturație abur;
• Substanțe de înaltă presiune;
• Gaze și lichide necombustibile;
• Acizi, inclusiv fum și concentrat;
• Alcaline cu compoziție diferită;
• Compuși organici periculoși;
• Aer vid;
• Orice substanțe sub presiune ridicată;
• Alte substanțe periculoase sau în special importante.

Fiți atenți! În plus față de pericolul imediat determinat de compoziția chimică a substanței transportate, temperatura (atât înaltă cât și joasă), precum și presiunea și volumul joacă un rol important.

Desigur, într-o linie de urgență și de scurgere, incendiu sau alte substanțe periculoase activitate transportată există o urgență și serviciile de urgență, servicii de salvare a cetățenilor, a echipelor de evacuare și alți participanți la lichidarea consecințelor accidentului trebuie să fie informat pe deplin cu privire la natura și compoziția sursei de pericol.

Consecințele unei catastrofe pot acoperi nu numai scale locale, locale, raionale, regionale și chiar naționale și globale. Această circumstanță ia subiectul discutat la un nivel complet diferit, iar aici problemele nu sunt hotărâte de consiliul de familie - fie să pună vopsea mai ieftin cu propriile mâini, fie să cheme un pictor.

Aceasta este o problemă națională, care este una dintre cele mai controlate și responsabile la nivelul ministerelor și departamentelor din diferite țări și al uniunilor lor.

Fiți atenți! Prețul de eșec, ignorând, sabotaj sau utilizarea necorespunzătoare a cerințelor de marcare - aceasta este viața multor oameni, integritatea infrastructurii, performanța industriei și întreprinderilor mijloacele de trai din mediul urban, spitale și alte facilități importante, este o chestiune de conservare și protecție a obiectelor naturale, inclusiv unic.

Grupuri de substanțe și culori corespunzătoare

Conform GOST 14202 69, sa decis divizarea tuturor substanțelor transportate în zece grupe lărgite, care sunt unite prin una sau alte calități comune.

Astfel, toate substanțele din prima aproximare sunt împărțite în următoarele grupuri:

1. apă (tehnice, băuturi, deșeuri);
2. Vapori de apă;
3. Aerul;
4. Gaze combustibile, inclusiv în stare lichefiată;
5. Gaze necombustibile, inclusiv în stare lichefiată;
6. Diverse acizi, inclusiv fuming;
7. substanțe alcaline;
8. Lichide inflamabile;
9. Lichide neinflamabile;
10. Alte substanțe.

Anumite culori corespund acestor grupe lărgite de substanțe care indică prezența în vas a uneia sau a altei substanțe chimice:

Numărul grupului	Substanța transportată	Nume de culoare
1	apă	verde
2	abur	roșu
3	Aerul	albastru
4.5	Combustibili și gaze incombustibile	galben
6	acizi	portocaliu
7	substanțe alcaline	violet
8.9	Lichide combustibile și neinflamabile	maro
0	Alte substanțe	gri

Fiți atenți! În plus față de culorile și obiectele enumerate, sistemele și instalațiile de stingere a incendiilor trebuie vopsite în culoarea semnalului roșu, indiferent de conținutul lor.

Metode de acoperire a vopselei

Culoarea de identificare este aplicată într-un strat continuu pe întreaga suprafață sau în secțiuni separate.

Metoda de aplicare a vopselei este aleasă pe baza mai multor considerații:

• Localizarea obiectului;
• Diametrul conductei;
• Lungimea trunchiului;
• Numărul de linii aflate în comun;
• Cerințele regulilor de siguranță industrială și siguranța vieții în industrie;
• Cerințe privind igiena industrială;
• Condițiile de vizibilitate și transparență a mediului aerian la instalație;
• Condițiile de iluminare ale obiectului însuși;
• Comoditatea personalului;
• Soluția arhitecturală generală sau ansamblul zonei.

Dacă concentrația de culori strălucitoare dintr-un motiv sau altul este inacceptabilă, precum și în atelierele cu număr mare și lungime de comunicații - marcajul se face în secțiuni.

Dacă numărul comunicațiilor este mic și lungimea lor este mică, în plus, dacă nu înrăutățesc condițiile de lucru din ateliere, colorarea este continuă.

Obiectele din exterior sunt acoperite cu un strat continuu, ținând cont doar de impactul asupra radiației solare și a altor factori meteorologici.

Dacă stratul este aplicat în interiorul atelierelor și a zonelor de producție, atunci în acest caz, restul suprafeței țevilor este de obicei vopsit în culoarea pereților camerei. În același timp, este strict interzisă utilizarea altor nuanțe de marcare pentru a umple golurile.

Fiți atenți! În cazul depunerii autostrăzilor în canale fără trecere sau în canal, se aplică marcarea în zonele camerelor de inspecție și ale puțurilor.

O altă regulă importantă este că parcelele de identificare sunt aplicate în funcție de caracteristicile locale (vreme, climă, activitate solară, vizibilitate). În același timp, ei au în locurile cele mai responsabile și importante - conexiuni, ramuri, la punctele de prelevare și de măsurare, în punctele de trecere a principalelor rute prin pereți și alte obstacole, pardoseli, pereți despărțitori, precum intrările și ieșirile de instalații de producție.

Fiți atenți! Frecvența aplicării în interiorul obiectelor și pe teritoriul instalațiilor în aer liber este de cel puțin 10 metri, pe liniile deschise de trunchi și pe conducte - de la 30 la 60 de metri, în funcție de condițiile de teren.

Lățimea secțiunilor depinde în mod direct de diametrul conductei. Pentru obiectele cu un diametru de până la 300 mm - nu mai puțin de 1200 mm (patru diametre), pentru obiecte cu diametrul peste 300 mm - nu mai puțin de 600 mm (două diametre).

Dacă dimensiunile autostrăzilor sunt foarte mari - este posibil să se aplice cel puțin podeaua? circumferința țevii în ceea ce privește izolația.

Fiți atenți! Normele și dimensiunile de aplicare indicate trebuie să corespundă în mod necesar diametrului conductelor și conductelor de trunchi.

Obiecte periculoase

Aici GOST lasă doar trei culori primare:

1. roșu - exploziv și inflamabil, inflamabil;
2. verde - neutru;
3. galben - toxicitate, toxicitate, vid în adâncime, asfixiere, radioactivitate, capacitatea de a provoca arsuri chimice sau presiune foarte periculoasă.

Pentru conductele care conțin substanțe cu factori de pericol multipli, pot fi aplicate mai multe inele, adică pot fi roșu și inel galben în același timp.

Fiți atenți! Conducte cu vid în adâncime, cu excepția vopsirii țevilor și a inelelor, trebuie să fie etichetate "Vacuum".

În plus, denumirea chimică scurtă a substanței este scrisă pe inele și se indică direcția mișcării sale. În situațiile de evenimente normale și de urgență, acest lucru este extrem de important și afectează o varietate de factori care pot afecta viața oamenilor.

Pentru obiectele deosebit de periculoase, se folosesc, printre altele, semne de avertizare cu conținut diferit, culoarea, forma și conținutul cărora sunt, de asemenea, strict reglementate și instalate. Plăcuța trebuie să aibă o formă triunghiulară, un fundal galben și o grafică neagră.

Astfel de semne sau semne desemnează de obicei următoarele substanțe:

• Otrave puternice;
• Compuși explozivi;
• Substanțe radioactive;
• Alți compuși deosebit de periculoși și amestecurile lor, deosebit de dăunători la pulverizare.

Dacă indicația nu conține specificații, atunci un semn de exclamare este pur și simplu lăsat pe fundalul galben.

Utilizați, de asemenea, plăci de marcare care nu schimbă culoarea atunci când o substanță scurgeri. Acestea conțin, de obicei, o indicație a tipului de substanță și indică direcția de mișcare a mediului cu unul dintre capetele ascuțite, uneori folosind scuturi cu două tăișuri.

concluzie

Pentru a asigura funcționarea și lichidarea în condiții normale a accidentelor instalațiilor industriale moderne și a portbagajelor, transferul de substanțe prin conducte este necesar. Pentru siguranță, acestea sunt marcate în conformitate cu GOST și SNiP, care este arătat clar în videoclipul din acest articol.
