Cum sunt armăturile de prindere pentru țevi de cupru? Ce se întâmplă cu dispozitive cu funcționalități similare pentru oțel (inox simplu și ondulat), metal-plastic și polietilenă? Această clasă de accesorii are probleme specifice? Să încercăm să ne dăm seama.

cupru

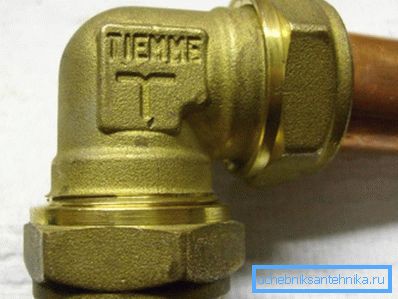

Modul în care țevile de cupru sunt conectate prin îmbinări prin presare depind de tipul acestor fitinguri.

Etanșare sigură

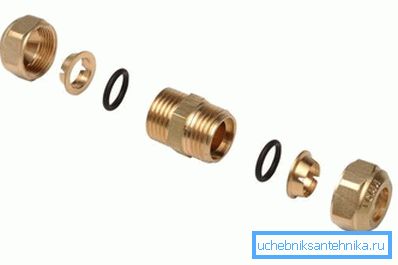

În acest caz, etanșeitatea este asigurată de extinderea garniturii de etanșare din cauciuc sau siliconic, care este fixată între corpul de fixare și inelul distanțier atunci când piulița este strânsă. Metoda de asamblare a compusului este, în general, destul de evidentă.

Pe tubul diametrului corespunzător sunt purtate alternativ:

1. Piuliță.
2. Inel de fixare.
3. Seal.

Apoi, tubul este introdus în corpul racordului, după care piulița de legătură este strânsă - mai întâi cu mâna, apoi cu 1 - 2 rotiri folosind o pereche de chei reglabile sau deschise. Se fixează poziția corpului, al doilea rotește piulița.

Avantajele unei astfel de scheme de conectare sunt evidente: nu necesită tăierea și calibrarea marginii țevii și se poate face cu propriile mâini folosind cea mai simplă unealtă.

Prețul facilității de instalare este o fiabilitate destul de rezonabilă: cu încărcături mecanice semnificative, este destul de realistă scoaterea țevii din articulație. De unde provine încărcăturile? Offhand - cel puțin cu un ciocan de apă care însoțește curgerea apei; totuși, jocurile copiilor de vârstă activă sunt cel puțin la fel de distructive pentru instalații sanitare.

Montare pe perete

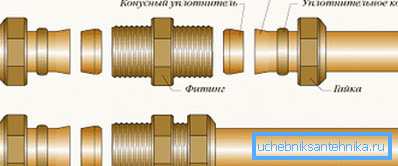

Cea de-a doua schemă de conectare este concepută pentru cuprul recoace și utilizează plasticitatea sa, capacitatea de a se deforma sub sarcină. Rezistența este asigurată de un con de defectare a capătului conductei, căruia îi este atrasă piulița și inelul de etanșare. Îmbinarea este mai puternică și, mai important, mai durabilă: va rămâne etanșă, chiar și cu supraîncălzire prelungită, care este în detrimentul cauciucului.

Instrucțiunile pentru asamblarea conexiunii în acest caz sunt mult mai dificile.

1. Țeava este tăiată cu un cuțit special.. Capul trebuie să fie strict perpendicular pe axa sa.
2. Apoi, piulița de legătură și inelul de etanșare sunt deplasate peste ea..
3. Marginea este arsă astfel încât sigiliul conului să intre, după care este atras de o piuliță de cap și de un inel de etanșare la corpul fitingului..
4. Piulița strânsă este strânsă cu o pereche de chei. Nu exagerați cu efortul: și rupeți firul de pe alamă și rupeți ușor piulița capului.

Metal plastic

Cum sunt armăturile de prindere pentru țevi metalice?

Țeava diferă de cele mai multe soluții alternative în rigiditatea scăzută a inelului. Această proprietate este compensată de fitingul care este folosit ca un dorn: un inel împărțit comprimă muchia conductei metal-polimer pe suprafața sa.

În plus, sigilați conexiunea:

• Dispozitivul de spălare fluoroplastic între capătul țevii și locul de susținere al racordului. Atunci când strângeți piulița, capătul este presat de el printr-un inel de rupere strâns.
• O pereche de garnituri inelare purtate pe fitingul din canelurile prelucrate pe suprafața sa.

Cum sunt instalate armăturile de infiltrare pe țevi metaloplastice?

1. Țeava este prelucrată cu un cuțit pentru tăierea metalului plastic.

Apropo: autorul este foarte bun cu un polizor cu o roată de tăiere pentru metal. Principalul lucru - de a face o tăietură, strict perpendicular pe axa longitudinală.

1. Este calibrat de orice obiect cu diametrul corespunzător. Scopul este eliminarea ovalității în apropierea fundului.
2. Șanțul este îndepărtat din interior. Această măsură simplă vă va ajuta să nu împingeți ochelarii de cauciuc.
3. O piuliță de capăt și un inel despicat sunt scoase din conductă, după care este pusă pe fiting. Inelele din cauciuc pot fi pre-lubricate cu săpun lichid. Principalul lucru - nu-i rupeți și nu treceți la puc.
4. Inelul divizat este deplasat până la capăt, după care piulița capului este strânsă - manual, apoi cu o pereche de chei.

oțel

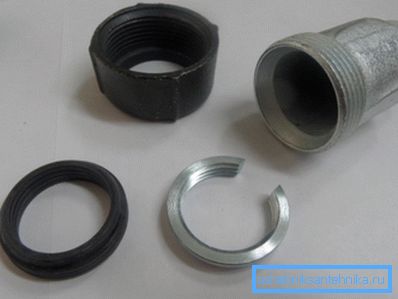

Componentele de compresie pentru țevi de oțel - obișnuite, din oțel negru și galvanizat și din oțel inoxidabil ondulat - sunt dispuse aproape la fel. De fapt, designul lor repetă exact dispozitivele pe care le-am studiat deja pentru a se conecta la cupru solid: aceleași piulițe cu cap, inele de reținere și inele O.

Cum să montați o astfel de conexiune în cazul țevilor din oțel negru?

1. Suprafața țevii este curățată cu atenție de straturile de vopsea și rugina. Lucrarea este ușor de realizat cu un cuțit ascuțit.
2. Dacă ovalitatea este prezentă, ea este eliminată. Cu o anumită abilitate în acest scop, puteți utiliza o cheie uzuală de gaz.

Rețineți: poate lăsa zgârieturi adânci pe suprafață, ceea ce este inacceptabil. Dacă se întâmplă acest lucru, nu fi leneș pentru a elimina blocajul cu un fișier.

1. Deplasați treptat piulița flaretei, inelul despărțit și garnitura la capătul țevii.
2. Introduceți structura rezultată în corp și strângeți piulița cu o pereche de taste.

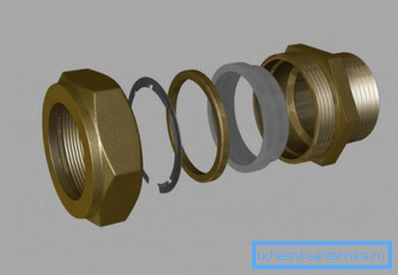

În cazul oțelului inoxidabil ondulat, desigur, primele două puncte pot fi omise.

polietilenă

Componentele de compresie pentru țevi din polietilenă, spre deosebire de cele descrise mai sus, nu sunt fabricate din metal (alamă, cupru sau oțel), ci din același polietilenă. O altă diferență semnificativă este că ele sunt montate fără scule: piulițele sunt strânse doar cu mâna.

Util: diametrul maxim al armăturilor de compresie pentru polietilenă, ținând seama de această caracteristică, este limitat la 32 de milimetri.

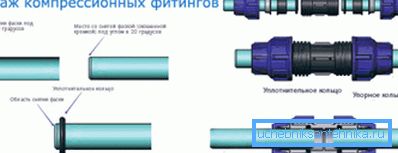

Dispozitivul de conectare este practic același cu cel descris mai sus: etanșeitatea este asigurată de o etanșare inelară, care, atunci când piulița de cap este strânsă, se deschide cu un inel de oprire. (Vezi și Drainpipes: Features.)

Cum se montează conexiunea?

1. Toate suprafețele sunt curățate de murdărie.
2. Șurubul exterior este îndepărtat de la capăt. Acesta va permite țevii să intre în instalație cu rezistență minimă.
3. Piulița de legătură, inelele de etanșare și de etanșare sunt îndepărtate de la capătul țevii și apoi, după ce sunt introduse în corp, înapoi. Firele, după cum ne amintim, sunt strânse doar cu mâna.

probleme

Desigur, nu a fost fără ei. Listați cele mai tipice probleme ale îmbinărilor de compresie.

concluzie

Sperăm că materialul oferit cititorului îl va ajuta în auto-asamblare și reparații de instalații sanitare. Ca întotdeauna, videoclipul din acest articol conține informații tematice suplimentare. Mult noroc!
