Conducta de apă și gaz și caracteristicile sale

Nu cu mult timp în urmă, în construcția a aproape orice conducte, au fost utilizate conducte de apă și gaze (VGP). În zilele noastre, popularitatea acestora a scăzut ușor, dar acestea sunt încă utilizate pe scară largă în construcția sistemelor de încălzire, gaze și apă.

În continuare, luăm în considerare caracteristicile acestor conducte, tipurile și metodele de instalare a acestora.

Caracteristicile conductei AIV

O mare popularitate a acestor produse, în ciuda gamei largi de țevi de pe piață, se explică prin faptul că instalarea de conducte din alte materiale nu este posibilă pe secțiuni de drumuri deschise. Chiar și țevile de polietilenă nu pot fi folosite pentru toate cazurile (a se vedea și articolul Articole din oțel de apă și gaze naturale - caracteristicile și caracteristicile acestora).

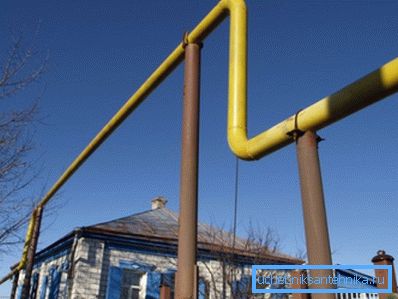

În plus, anumite condiții tehnice definesc cerințe stricte pentru conductele de gaze, ca urmare a faptului că țevile din plastic nu pot fi utilizate pentru instalarea lor, indiferent de cât de mare este performanța lor. Prin urmare, nu există nici o îndoială că, de mult timp, aceste țevi vor rămâne relevante.

Printre avantajele lor principale se numără următoarele:

• Cost redus suficient;
• Posibilitatea de sudare a materialului;
• Posibilitatea de îndoire;
• Rezistență ridicată;
• Rezistența la distorsiuni de căldură;
• Rezistență la șocuri hidraulice puternice;
• Durabilitate.

Trebuie remarcat faptul că toate aceste caracteristici ale conductelor de apă și de gaz sunt caracteristice întregului lor domeniu.

Fiți atenți! Durabilitatea conductei depinde de condițiile de funcționare și de fluidul transportat.

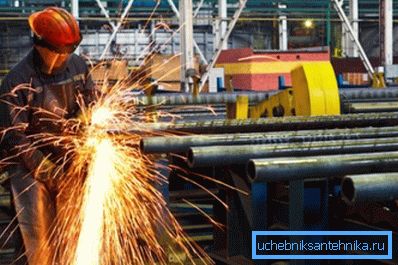

Tehnologie de fabricație

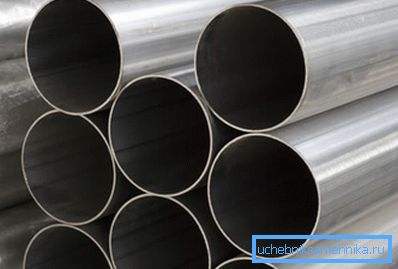

Conductele VGP sunt fabricate din oțel carbon.

Tehnologia de producție este după cum urmează:

• Primele semifabricate pregătite pentru fâșiile de produs.
• Apoi, acestea sunt turnate, astfel încât semifabricatele să ia forma corespunzătoare.
• Apoi, faceți o cusătură folosind sudarea electrică. După aceasta, conducta poate fi considerată finalizată.

Calitatea standard a acestor produse este reglementată de GOST 3262-75. Trebuie remarcat faptul că o radiografie radiografică este o procedură obligatorie de control al calității. Acest lucru se datorează faptului că cusătura este locul riscului crescut.

caracteristicile

Fără a intra în tot felul de nuanțe pe care consumatorul mediu nu este de obicei necesar, luați în considerare caracteristicile operaționale de bază ale acestor produse, cunoașterea cărora poate fi utilă pentru a lucra cu ele.

De exemplu, dacă este necesar să se efectueze o reparație fără scară a unui sistem de alimentare cu apă sau a unui sistem de încălzire, trebuie să știți ce tip de țevi ar trebui să fie preferat.

Caracteristicile tehnice ale țevii de gaz și gaz conform GOST 3262 75 includ:

• diametru;
• Concediu permis;
• Grosimea peretelui și alți parametri.

Clasificarea conductei AIV

Gama de conducte de apă și gaze determină, de asemenea, GOST 3262-75, conform căruia produsele diferă în principal prin:

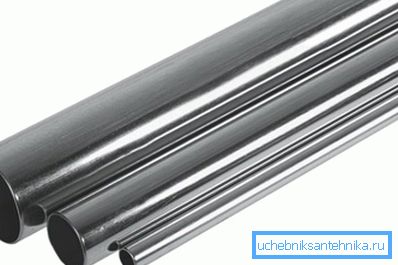

• Oțel galvanizat;
• Oțel nealvanizat (negru).

Zincul previne dezvoltarea coroziunii. În consecință, durabilitatea produselor galvanizate poate fi mai mare.

În plus, în funcție de gradul de pregătire, conductele pot fi:

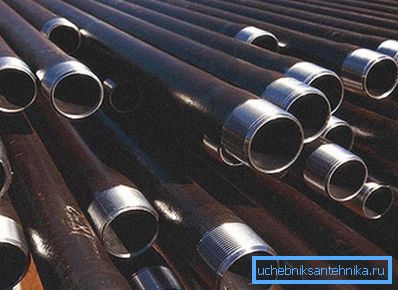

• Cu tăieturi filetate la ambele capete;
• Fără fir.

Fiți atenți! Pe producătorul țevii se poate aplica fir scurt sau lung. Conductele cu filet galvanizat pot fi de asemenea echipate cu cuplaje.

În funcție de grosimea peretelui, conducta neagră VGP este împărțită în următoarele tipuri:

• Grosime perete - 2,5 - 5,5 mm.
• Grosimea pereților de lumină variază între 1,8 și 4 mm.
• Ordinar - grosimea peretelui este cuprinsă între 2 și 4,5 mm.

Tuburile luminoase pot funcționa la o presiune hidraulică de aproximativ 25 kgf / cm2, în timp ce cele armate pot rezista la 32 kgf / cm2.

Grupuri de precizie

Există două grupuri de precizie pentru acest produs:

Fiți atenți! La marcarea produselor considerate nu se indică diametrul exterior. Acest parametru este înlocuit de trecerea condiționată, care rămâne neschimbată, indiferent de grosimea peretelui. Condiționarea trecerii (DU) și grosimea pereților sunt reglementate de GOST.

normalizare

Conductoarele VGP sunt de obicei fabricate de producători cu următoarele lungimi:

• 4-12 metri;
• Lungimi multiple măsurate;
• Lungime neevaluată (situată în cadrul măsurătorilor).

Abaterea maximă în ceea ce privește lungimea și greutatea nu trebuie să depășească mai mult de opt la sută. Trebuie să spun că prețul produselor depinde nu de lungimea lor, ci de greutate. În consecință, cu cât diametrul și grosimea pereților sunt mai mari, cu atât este mai mare costul.

Fiți atenți! Greutatea țevii galvanizate diferă de greutatea produselor obișnuite cu 3 procente într-un mod mare.

Greutatea conductei de gaz în conformitate cu GOST 3262 75 se calculează luând în considerare densitatea de oțel de 7,85 g / cm3. Greutatea maximă pe metru de funcționare (grosimea peretelui 5,5 mm și diametrul 165 mm) este de 21,63 kg. Greutatea minimă pe metru de lucru este de 370 g (diametrul produsului este de 10 mm și grosimea peretelui este de 1,8 mm).

Caracteristici de instalare

Instalarea conductelor care utilizează acest material se poate realiza în două moduri:

• Metodă filetată folosind cuplaje;
• Prin conexiune electrică de sudură.

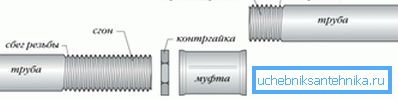

Instrucțiunile de instalare în primul caz arată astfel:

• Mai întâi, piulița de blocare trebuie să fie înșurubată pe bara filetată.
• Apoi, firul trebuie să fie lubrifiat cu un material de etanșare sau un cârlig de înfășurare preimpregnat cu un material de etanșare. Pentru instalarea conductei, puteți impregna remorca cu unsoare.
• Apoi firul trebuie înșurubat în manșon.
• Racordarea filetată a pieselor trebuie asigurată cu o piuliță de blocare, care trebuie strânsă înainte de contactul strâns cu cuplajul.

În ceea ce privește instalația sudată, este necesar să se utilizeze țevi cu capete netede.

Schema de conectare este după cum urmează:

• Capetele părților combinate sunt situate pe o suprafață plană și presate unul împotriva celuilalt.
• Apoi, în zona de îmbinare se efectuează lipirea - o îmbinare sudată la loc de mai multe fețe.
• După aceasta, țevile blocate trebuie așezate orizontal. Poți să le rostogolești pur și simplu pe o suprafață plană.
• După aceasta, joncțiunea este sigilată cu o cusătură solidă în jurul circumferinței.

Trebuie să spun că pentru a face o astfel de legătură cu mâinile tale, dacă nu ești un sudor experimentat, este puțin probabil să reușești. Prin urmare, pentru reparații independente este mai bine să utilizați prima opțiune.

concluzie

În ciuda popularității mari în rândul consumatorilor de țevi polimerice, conductele VGP rămân foarte populare și vor rămâne atât de mult timp. Acest lucru se datorează caracteristicilor acestora și mai multor avantaje exprimate mai sus.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
