Conducta de canalizare ca element important al rețelei de

Ceea ce este o țeavă de ventilație, probabil, știe pe cineva care cel puțin o dată în mod substanțial angajat în amenajarea de canalizare. Cu toate acestea, cunoștințele superficiale ale acestui element nu sunt suficiente și, prin urmare, vă recomandăm să studiați cu atenție informațiile de mai jos. Apoi, drenajul va fi proiectat corect, iar întregul sistem va funcționa "ca un ceas".

De ce este nevoie?

Sistemul de evacuare a apelor uzate trebuie să funcționeze în conformitate cu anumite reguli. Și una dintre aceste reguli este comunicarea tuturor conductelor cu atmosfera pentru a egaliza presiunea și ventilația. Tuburile ventilatorului ne servesc în acest scop.

Să înțelegem funcționarea acestui element în detaliu:

• Atunci când se efectuează scurgerea, scurgerile încep să se deplaseze în jos, iar în părțile superioare ale conductei se produce o depresiune a aerului.
• În parte, este compensată de mișcarea apei în sifoane, dar cu o scurgere de masă unică (de exemplu, când apăsăm butonul de pe toaletă), este posibil să nu existe suficient lichid pentru a compensa presiunea negativă.
• Ca urmare, toate sifoanele de deasupra riserului sunt uscate, iar mirosurile neplăcute ale sistemului de canalizare încep să pătrundă prin țevi. Desigur, ele pot fi blocate cu o porție obișnuită de apă, dar până la următoarea utilizare a robinetelor, "aroma" se va răspândi în întreaga clădire aproape neîngrădită.

Această problemă este rezolvată prin instalarea unei conducte speciale, numită canal. Se asigură că cantitatea necesară de aer intră în sistem, în timp ce supratensiunea nu se produce și sifoanele nu sunt golite.

Instrucțiunea recomandă instalarea acestui element:

• În clădirile cu un singur etaj, echipate cu un șanț cu un diametru de cel mult 50 mm.
• În clădirile cu două etaje, dacă la etajul al doilea există aparatură sanitară, care este sursa de canalizare.
• În clădirile cu apartamente.
• În casele cu piscine, saune și alte structuri, caracterizate prin "salvo", se scurge o cantitate mare de apă.

În același timp, o conductă de ventilație într-o casă privată cu o răscruce destul de puternică (110 mm) nu este obligatorie. Dacă suma diametrelor tuturor canalelor de scurgere este mai mică decât diametrul șanțului, atunci se poate renunța la instalarea acestuia: fluxul de apă nu va mai fi capabil să blocheze întregul lumen al conductei.

Fiți atenți! Este puțin probabil ca ventilarea unui rezervor septic fără o conductă de pâlnie să funcționeze așa cum avem nevoie: chiar și în cazul unui tratament biologic parțial al efluentului, mirosurile se vor răspândi.

Tehnica de montare

Instalarea țevilor

Instalarea sau înlocuirea țevii în interiorul apartamentului se efectuează de obicei în mod direct în procesul de reparare. Acest lucru se datorează intensității ridicate a forței de muncă a procesului, precum și cantității mari de distrugere care îl însoțește: dimensiunile pâlniei sunt astfel încât găurile din plafoane trebuie să fie destul de mari.

Prin ea însăși, detaliul este o continuare a ascensorului și poate fi montat din cele mai simple materiale.

Un alt lucru este că alegerea elementelor și instalarea lor ar trebui să respecte mai multe reguli:

1. În mod ideal, diametrul țevii canalului trebuie să coincidă cu diametrul coloanei (cel mai bine este să luați 110 mm în ambele cazuri). Deci, nu numai că ne ușuram viața în timpul instalării prin refuzarea adaptoarelor, dar, de asemenea, garantăm egalizarea presiunii.
2. Partea exterioară a conductei trebuie plasată în așa fel încât aerul de ieșire să se disperseze cât mai repede posibil și mirosul neplăcut să nu se răspândească.. Din acest motiv, o țeavă de canal într-o clădire cu mai multe etaje este de obicei afișată pe un acoperiș deschis, iar într-o gospodărie privată se află mai departe de parcelele învecinate.

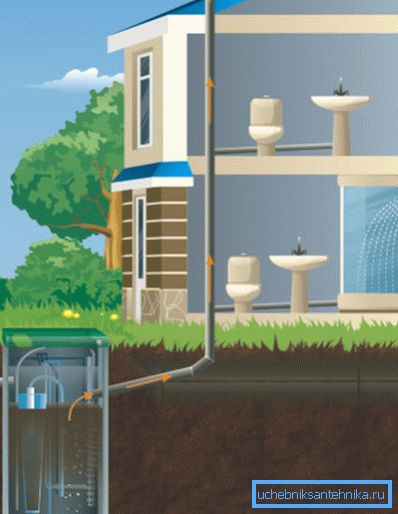

3. De asemenea, este foarte important să se respecte raportul corect de temperatură: partea inferioară a țevii trebuie să fie în mod necesar într-o cameră încălzită, iar partea superioară - în frig. Numai în acest caz direcția și viteza de mișcare a aerului în sistem vor fi optime.

Sfat! Plasarea producției în pod este strict interzisă!

Procesul de instalare în sine pentru un expert mai mult sau mai puțin experimentat nu este dificil:

• Ca material, luăm o țeavă din fontă sau plastic. Fonta este caracterizată de un preț ridicat și o masă foarte substanțială, dar o astfel de construcție este practic "eternă". Pe de altă parte, plasticul este mai ușor de procesat, deoarece începătorii ar trebui să aleagă această opțiune.
• Începeți instalarea de la punctul de montare de la partea inferioară situată în coloană sau pe fundație.

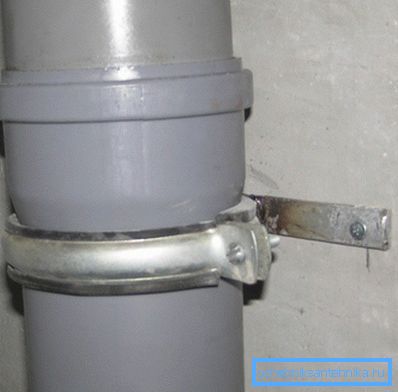

• Conducta ventilatorului este așezată strict vertical, fixându-se la structurile de susținere cu cleme pentru furtunuri pe ancore.

• După finalizarea lucrărilor, vom instala un adaptor cu un robinet pentru o mașină de spălat (dacă este necesar) și un vas de toaletă.

• În unele cazuri (atunci când soseaua trece în imediata vecinătate a spațiilor rezidențiale) poate fi necesară izolarea fonică. Este mai ușor de realizat folosind spumă poliuretanică prin pulverizare sau prin aranjarea carcasei spumă de polistiren.

Verificați supapele

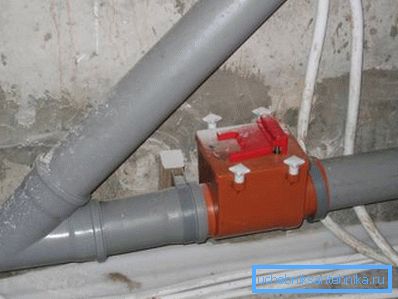

Descriindu-se procesul de instalare a sistemului, este imposibil să ignori un astfel de element ca o supapă de reținere.

Această parte îndeplinește o serie de funcții:

• În primul rând, supapa împiedică mișcarea de retur a scurgerilor, blocarea apei din scurgere, fecalele în toaletă etc.
• În al doilea rând, dispozitivul previne revenirea la sistemul de particule mecanice care poate duce la ruperea supapelor.
• În al treilea rând, datorită supapelor de pe sistemul de canalizare, rozătoarele nu se pot mișca, iar în regiunile sudice - și reptilele.
• În cele din urmă, instalarea unei astfel de părți contribuie la egalizarea presiunii în cazul unor erori la instalarea țevilor: este posibilă compensarea parțială pentru panta insuficientă.

Prin proiectare, supapele sunt împărțite în interioare și exterioare:

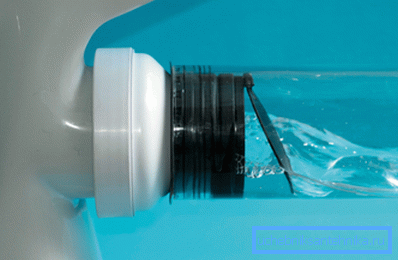

• Supapa internă este montată folosind o inserție specială, care este plasată în lumenul țevii. Pentru a instala elementul degresat și curățat, apoi plasat în locația selectată. Acum, odată cu trecerea apei reziduale, se deschide frunza de supapă și, în absența lor, rămâne închisă.

Sfat! Supapa internă este montată fără utilizarea lubrifianților și a materialelor de etanșare din silicon - numai "uscat"!

• Modelul exterior funcționează în conformitate cu un principiu similar. Pentru instalarea sa în conductă este instalat un adaptor special.

Scoaterea canalului de ventilație

Instalarea unui sistem de ventilație pentru instalația individuală asigură, de asemenea, instalarea unei țevi de ventilație.

Aici merită să aderați la astfel de recomandări:

• Pentru un acoperiș plat neexploatat, dimensiunea părții de ventilație trebuie să fie de cel puțin 50 cm. Cu cât creasta acoperișului crește, cu atât mai mult trebuie să fie conducta.

Sfat! Dacă în zona dvs. suflă vânturi puternice sau o cantitate mare de zăpadă cade, în avans aveți grijă de întărirea încheierii ventilației cu extensii.

• În cazul în care acoperișul este utilizat sau utilizat în mod activ, de exemplu, pentru plantele cultivate, atunci conducta de aerisire trebuie ridicată cu cel puțin 3 m.
• Retragerea canalului de pâlnie nu poate fi combinată într-o carcasă cu conducta de ventilație sau cu coșul de fum.
• În cazul în care ferestrele deschise sau balcoanele sunt situate în apropiere, distanța minimă de la acestea la tăierea conductei este de 4 m.

Designul în sine nu asigură accesoriile suplimentare care să faciliteze capota. De asemenea, nu este de dorit să se instaleze șicanuri sau dispozitive similare, deoarece acestea conduc la formarea condensului și la o scădere a permeabilității.

În cazuri excepționale, este permisă îndepărtarea țevii pâlniei prin perete, dar aici intră în vigoare cerința SNIP, conform căreia va fi totuși necesară ridicarea duzei peste nivelul acoperișului. Deci, segmentul exterior ar trebui să fie destul de lung, fixându-l în mod fiabil pe structurile de susținere.

concluzie

O conductă de canalizare este un element aproape obligatoriu. Poți să faci fără ea numai în case de o singură poveste, dar chiar și acolo ar trebui să te gândești la rezolvarea problemei mirosului neplăcut. Instalarea unui astfel de dispozitiv este asociată cu costuri semnificative ale forței de muncă, așadar cel mai bine este să îl executați împreună cu instalarea sistemului de drenaj propriu-zis. Tehnologia utilizată este descrisă mai detaliat în videoclipul din acest articol.
