Conducta de canalizare: utilizări, cerințe de reglementare,

Ce este - o conductă de canalizare? De ce este nevoie? Există documente de reglementare care reglementează structura sa? În ce cazuri și cum poți gestiona fără drept de fan? Să ne dăm seama.

Ce este

Canalul de canalizare este o secțiune a sistemului de canalizare care nu servește la mișcarea scurgerilor, ci la ventilație. Pur și simplu, pipe-ul conectează canalul cu atmosfera.

De ce aveți nevoie de ea?

Există două motive.

1. La fel ca în orice altă conductă verticală, există o presiune în canalul de canalizare. Creșterea presiunii în partea superioară a sistemului de canalizare menajer duce în mod natural la faptul că aerul începe să pătrundă în camerele de zi prin îmbinări neasigurate. Acest aer nu miroase ca trandafirii.

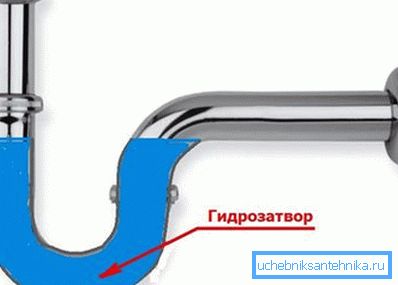

Notă: orice dispozitiv sanitar este echipat cu o supapă de apă. Prin eliberarea unei chiuvete sau duș aerul nu va trece; Cu toate acestea, articulațiile genunchiului sifonului și pieptenele de canal (sistemul de evacuare a apei uzate) nu sunt întotdeauna sigilate.

1. Când se scurg valiza (spălarea simultană în două grupuri sanitare de pe răsărit, scurgerea apei din mai multe băi etc.), există adesea o situație când plinul este plin. Înainte de fluxul de apă creează un front de aer cu presiune în exces; acest aer este emis prin auditurile de canalizare a subsolului unei clădiri de apartamente sau prin canalizarea unui rezervor septic de canalizare, a unei canale etc. Dar, în spatele unei mase de apă care se deplasează în jos, se creează un vid, care aspiră apa din sifoane, perturând funcționarea porților de apă. Sunetul unei toaletă sau chiuveta de la sine nu îi dă bucuria proprietarului; când el prefigurează un val de arome - dublu neplăcut.

Ambele probleme sunt rezolvate cu succes printr-un simplu jumper între punctul superior al sistemului de deșeuri și atmosferă. Mirosul rezultat provoacă mirosuri de a ieși din casă printr-o canal de canalizare; la aruncarea volleyului aerul este aspirat prin el.

Documentele de reglementare

În documentația de reglementare actuală, aranjarea țevilor de pâlnie este afectată cel puțin de două ori.

SNiP 2.04.01-85

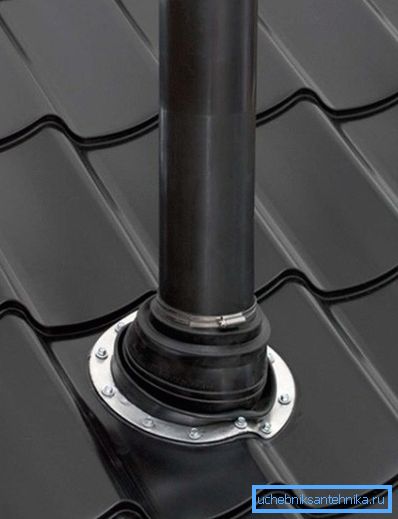

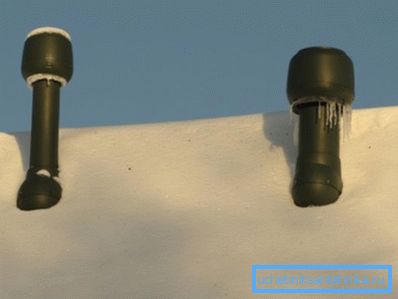

Conform paragrafului 17.18 din SNiP 2.04.01-85, apa uzată menajeră sau industrială trebuie ventilată. Ventilația se face prin șobolani; piesa lor de evacuare este descărcată prin arborele de ventilație sau prin acoperiș. Care ar trebui să fie înălțimea crestei?

Distanța minimă de la partea de evacuare a treptei până la cel mai apropiat balcon sau fereastră de deschidere este de 4 metri. Cu ce ​​este conectată instrucțiunea - cred că nu este necesar să explicăm.

SP 40-107-2003

Codul normelor de construcție SP 40-107-2003 de la punctul 4.8 specifică separat cazul acoperișului exploatat. Potrivit acestuia, partea de eșapament a șinei ar trebui să fie cu adevărat egală cu cel puțin trei metri; cu toate acestea, în loc de echipament, puteți combina pur și simplu patru sau mai multe șanțuri în cadrul unui pod tehnic sau mansardă.

Comentariul autorului: în acest caz, cu o descărcare de salvare în una sau două din răsărituri, ceilalți vor îndeplini într-adevăr rolul de pâlnie pentru ei. Cu toate acestea, nu se poate scăpa de lovitura creată în colibe: cea mai mică încălcare a strângerii la orice îmbinare - și mirosurile vor pătrunde în încăperile de la etajul superior.

norme

Cum ar trebui să fie instalate conductele ventilatorului?

1. Tranzițiile diametrului (în primul rând - coborârea în partea de evacuare a țevii) sunt nedorite. Atunci când se reduce diametrul de la 110 la 50 mm, debitul crescătorului scade cu aproximativ 5 ori; este posibil să nu fie suficient pentru a compensa scăderea presiunii aerului.

1. Secțiunile orizontale ale țevii sunt așezate cu aceeași pantă ca și sistemul de canalizare - 2 cm pe metru liniar. Panta va împiedica formarea blocajelor de apă și de trafic aerian.
2. Canalele de canalizare care se deschid spre camera de la mansardă sunt o idee proastă. Problema nu este numai în mirosuri: evaporarea umedă va înrăutăți izolația, înmuierea izolația cu umezeală și va provoca putregaiul sistemului de bare.

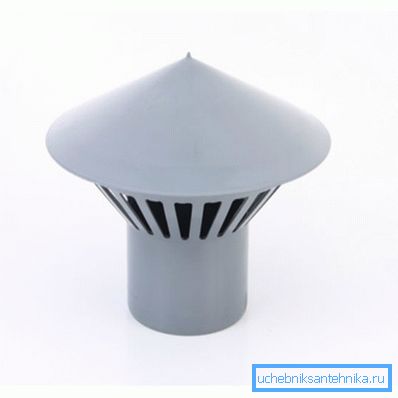

3. Este mai bine să oferiți un suport ventilator cu un deflector (aka o ciupercă sau o umbrelă). Mulțumită deflectorului, apa de ploaie și gunoiul nu vor intra în coloană; în vremea vântului, el crește în același timp pescajul în conductă, făcând astfel ventilația mai eficientă. Prețul unei umbrele pentru o țeavă de 110 mm este cuprins între 120 și 200 de ruble.

excepții

Este posibil să se facă fără ventilarea sistemului de canalizare?

Iată recomandările standard:

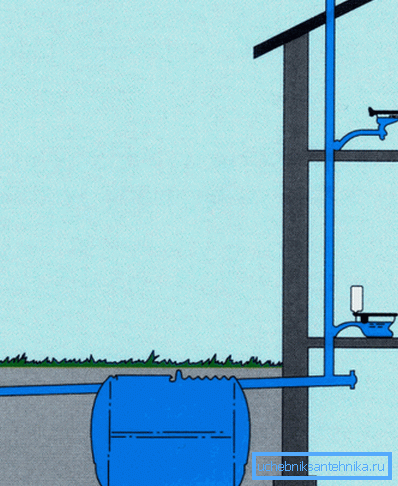

• Proiectarea și construcția de case fără canale este permisă numai dacă este o structură cu una sau două etaje.
• În același timp, în casă ar trebui să fie nu mai mult de o toaletă și o baie.

Iată o listă de cazuri în care, chiar și cu un număr redus de etaje, sunt necesare conducte de ventilație.

• Dacă toaleta și baia sunt separate pe etaje diferite.
• Dacă sistemul de canalizare este așezat cu o țeavă cu un diametru mai mic de 100 milimetri (pentru a fi sincer, pentru a conecta o toaletă la această conductă, trebuie să aveți abateri grave de dezvoltare).
• În cazul în care casa este construită piscină.

• Dacă instalația locală de tratare a apelor reziduale utilizată pentru eliminarea deșeurilor este ermetică (un exemplu tipic este stațiile biologice de curățare profundă).

Caz special

Locuitorii de la etajele superioare deseori desființează complet canalul de canalizare deasupra tăvii. În mod strict vorbind, acest lucru nu se poate face: orice schimbare în configurația comunicațiilor inginerice ar trebui să aibă loc cu binecuvântarea lucrătorilor din domeniul locuințelor și utilităților, care, desigur, nu le vor da niciodată. Cu toate acestea, lucrurile rămân: repararea în toaletă este uneori însoțită de îndepărtarea neutilizate, din punctul de vedere al proprietarului apartamentului, conducta.

Ce trebuie făcut dacă această operațiune a dus deja la rezultate destul de previzibile - un miros stabil de canalizare în toate apartamentele de la etajele superioare de-a lungul râului?

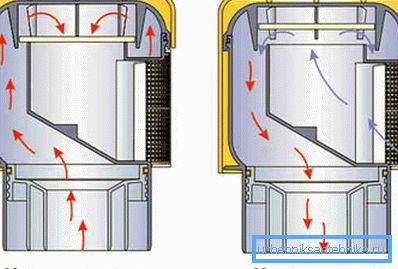

Cea mai simplă soluție la problemă este o supapă de scurgere a canalului. Ce este? Soluțiile constructive pot fi diferite, deci nu descriem mecanismul de lucru, ci funcționalitatea dispozitivului.

Pe scurt, este un dispozitiv care permite aerului doar într-o singură direcție. În modul normal, este prezentă partea superioară a coloanei datorită suprapresiunii; totuși, supapa de canalizare nu permite aerului saturat cu mirosuri și umiditate să intre în încăpere. Vacuumul creat în rampă la o evacuare salva va provoca deschiderea supapei și aspirarea aerului.

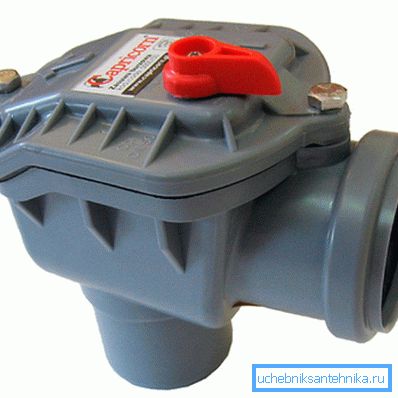

Este util: ventilele (vid) sunt produse în două dimensiuni - 110 și 50 mm. Acestea din urmă sunt utilizate pentru dispozitive individuale și pentru țevi de scurgere de bucătărie în unele case de proiecte vechi.

Notă: o supapă de vid nu este un panaceu. Miroase în apartamentele de pe riser nu va fi numai cu sigilarea completă a întregii conexiune. Deci, toate conexiunile de sifoane și curele cu țevi sunt în mod necesar furnizate cu manșete.

Sfaturi

Autorul, pe baza experienței sale, își va permite să adauge câteva comentarii la recomandările standard.

Casa cu două grupuri sanitare și băi - o baie pe fiecare etaj - funcționa perfect timp de un an fără o priză de ventilator. Miroase nu au fost observate. Clisește sincron cu două toalete - un eveniment neobișnuit; Cada sau dușul cu grătare moderne de scurgere cu o capacitate relativ mică, cu atât mai multă canalizare nu va depăși.

Când proiectați locația ieșirii ventilatorului, trebuie să țineți cont de direcția dominantă a vântului. Mirosurile se pot extinde până la o distanță de peste 4 metri prescrise în SNiP 2.04.01-85.

Nu trebuie să faceți partea de evacuare a racordului este semnificativ mai lungă decât cea cerută de documentele de reglementare.

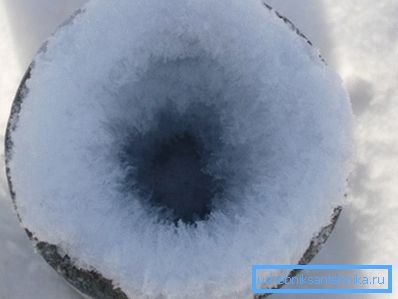

Cu cât conducta este mai lungă, cu atât este mai puțin probabil ca aceasta să fie încălzită de-a lungul întregii lungimi a aerului umed și cald care se ridică din casă. Și pe pereții reci, va îngheța în mod inevitabil gheața, reducând gradual clearance-ul la zero. În clădirile cu apartamente, o parte semnificativă a plângerilor de iarnă ale locuitorilor este tocmai mirosul de canalizare care a apărut din cauza blocajelor de gheață.

Într-o casă privată cu instalarea de canalizare cu propriile mâini, o ieșire pentru ventilator poate fi eliberată nu numai prin acoperiș, ci și prin oricare dintre gabioane. Acest lucru va simplifica în mod semnificativ impermeabilizarea acestuia.

concluzie

Sperăm că recomandările noastre vor ajuta cititorul în proiectarea sau modernizarea propriului sistem de canalizare. Ca întotdeauna, videoclipul din acest articol conține materiale tematice suplimentare. Mult noroc!
