Conductă de tip sandwich - care este acest element și
În prezent, echipamentele de încălzire de înaltă performanță sunt utilizate cel mai adesea în locuințe, pentru funcționarea netedă fiind necesar un sistem eficient de îndepărtare a produselor de ardere a gazelor de eșapament. În cazul în care coșurile mai vechi au fost realizate în cea mai mare parte din cărămizi, în prezent această opțiune este folosită din ce în ce mai puțin din cauza costurilor ridicate și a laboriosității construcțiilor. Cea mai bună opțiune de astăzi este conducta de tip sandwich - cu propriile mâini puteți face rapid un coș de încredere.
Ce factori ar trebui să fie luați în considerare atunci când alegeți o opțiune de proiectare specifică
În ciuda simplității sale aparente, elementele sandwich variază într-o serie de caracteristici și materiale utilizate, astfel că acest capitol poate fi folosit ca un fel de instrucțiune, mai ales dacă achiziționați produse deja finite.
| Diametrul tubului interior | Este un indicator foarte important, deoarece pescajul coșului depinde în mod direct de el. Diametrul se calculează pe baza puterii cazanului și a tipului său (după cum se știe bine, în cazul combustibilului solid numărul de produse de ardere este mult mai mare decât cel al gazului și altele). În consecință, cu cât dimensiunea este mai mare, cu atât este mai mare prețul. |
| Materialul izolator | Indiferent de opțiunea pe care o alegeți, trebuie să fie necombustibilă. Cea mai bună soluție este vata de piatră, care are proprietăți de izolare termică ridicată și este capabilă să reziste chiar și efectelor unui incendiu deschis, care garantează cel mai înalt nivel de siguranță |

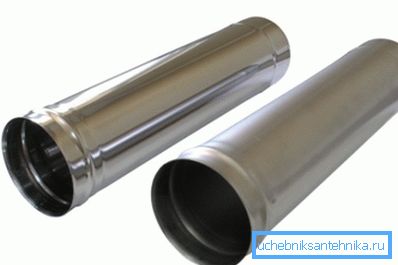

| Materiale pentru fabricarea țevilor | Cele mai utilizate în mod obișnuit sunt două opțiuni - oțel inoxidabil și regulat. Primul material are un cost redus, dar este susceptibil de coroziune, ceea ce reduce durata de viață a produselor, deoarece produsele de combustie au o agresivitate foarte mare. Oțelul inoxidabil este mult mai puternic și mai durabil, dar prețul său este de câteva ori mai mare decât oțelul obișnuit |
| Grosimea peretelui tubului | Totul este simplu: cu cât acest indicator este mai mare, cu atât produsul este mai durabil. Nu trebuie să economisiți pe grosime, deoarece suprafața este constant afectată de temperaturi înalte, de condens și substanțe agresive, iar conductele subțiri vor deveni inutilizabile foarte repede. |
| Grosimea izolației | Un alt factor important care afectează gradul de căldură al suprafeței exterioare, cu cât este mai mare stratul de izolator termic, cu atât temperatura inferioară a carcasei |
| Materialul țevii exterioare | Cel mai adesea, oțelul galvanizat este utilizat în aceste scopuri - un material ieftin și destul de durabil. Puteți utiliza, de asemenea, opțiunea de oțel inoxidabil, se pare mult mai bine, dar costul este foarte diferit |
Caracteristici de fabricare și instalare de produse
Un număr mare de produse pentru coșuri de fum pot fi găsite pe piață, însă costurile lor sunt destul de ridicate, iar aceste costuri nu sunt întotdeauna justificate, mai ales dacă sistemul se realizează într-o dachă unde economiile sunt importante. Vom analiza modul de realizare a unei țevi de tip sandwich cu propriile mâini și efectuarea unei instalări corecte a sistemului.
Cum se efectuează auto-asamblarea elementelor de coș
Pentru a înțelege procesul, vă recomandăm să creați o conductă sandwich cu propriile mâini sub forma unor instrucțiuni pas cu pas:
- Pentru început, se achiziționează o țeavă pentru cavitatea interioară, diametrul căruia se calculează pe baza puterii și a tipului de echipament. De regulă, dimensiunea este de 100-120 mm, iar pentru cele mai puternice opțiuni de echipament - 150-180 mm. Diametrele mai mari sunt folosite în instalațiile industriale, deci nu are sens să le analizăm.
- Apoi, veți avea nevoie de lână de piatră sau de bazalt pentru a izola elementul interior, grosimea poate fi diferită, dar este important să rețineți că cu cât este mai mare stratul, cu atât este mai sigur construcția și cu atât mai puțin partea exterioară a elementului se va încălzi. (A se vedea și articolul "Țeava pentru sobă: caracteristici.")
- Carcasa exterioară trebuie selectată luând în considerare conducta interioară și stratul de izolație, iar designul rezultat ar trebui să ofere un aranjament dens al izolatorului. Oțelul galvanizat cu costuri reduse este cel mai frecvent utilizat, puteți face conductele singur sau le puteți achiziționa în formă finită.
Amintiți-vă! Dacă se utilizează o țeavă de oțel, aceasta trebuie să fie cu pereți groși; pentru produsele din oțel inoxidabil, această cifră poate fi mai mică, deoarece acest material este mult mai rezistent la temperaturi înalte și la condens.
- Ansamblul este foarte simplu: se ia o bucată din tubul interior, care este înfășurată cu atenție cu vată de piatră. Lucrarea se realizează treptat: partea înfășurată în izolație este introdusă în secțiunea de țeavă exterioară. Este important să asamblați elementele cu cel mai mare etanș posibil al izolatorului termic.
Sfat! Principala atenție trebuie acordată îmbinărilor țevilor interioare, soclurile trebuie să fie clare și uniforme, uneori pentru a mări puterea care are sens pentru a consolida suplimentar conexiunea cu clemele.
După cum puteți vedea, fabricarea țevilor sandwich este un proces destul de simplu, este important ca toate elementele să se potrivească foarte precis, astfel încât fumul și condensul să nu penetreze din interiorul coșului de fum în izolație sau chiar în exterior.
Instalarea sistemului
Această etapă are o importanță deosebită, deoarece instalarea necorespunzătoare a țevii de tip sandwich duce la pătrunderea fumului și a condensului în cameră și reduce în mod semnificativ durata de viață a structurii. Spre deosebire de țevile de ventilație, cerințele mult mai mari se fac pe coșuri, iar orice încălcare poate duce la interzicerea funcționării sistemului de către autoritățile tehnice și de control al incendiilor.
Asamblarea se face în următoarea ordine:
- Instalarea se face de jos în sus, pornind de la boiler. Nu se recomandă izolarea secțiunii de țevi în apropierea cazanului, în plus, această parte trebuie să fie detașabilă, deoarece arde mai repede decât altele și va trebui înlocuită mult mai devreme decât toate celelalte.
- După cum știți, condensul este colectat în interiorul țevii și pentru al scoate la rotirea țevii, puteți pune o tee pe care să atașați o pâlnie cu un robinet la partea inferioară. Acesta va colecta condensul și îl puteți îndepărta ușor și simplu, ceea ce are un efect pozitiv asupra durabilității întregului sistem.
- Elementele interne sunt instalate cu prize în sus, ceea ce elimină scurgerile de condens.. Fiecare conductă ulterioară este introdusă în conducta precedentă, datorită căreia lichidul curge în jos într-o cameră de colectare specială a apei, din care se îndepărtează ulterior condensul caustic.
- Pentru a asigura cea mai bună fiabilitate a îmbinărilor, toți colegii sunt tratați suplimentar cu material de etanșare. Și trebuie să utilizați o versiune rezistentă la căldură care poate rezista la temperaturi de până la 1500 de grade, cel mai adesea compoziția are o culoare roșie sau neagră, iar pe ambalaj este indicat un maxim de temperatură la care se poate utiliza compoziția.
- Tuburile exterioare, dimpotrivă, se pun una peste cealaltă și se fixează cu șuruburi sau nituri..
- Dacă aveți nevoie să montați conducte în panouri sandwich sau alte plăci metalice, este recomandat să folosiți cleme speciale pentru a regla distanța de perete.
concluzie
Utilizarea țevilor de tip sandwich vă permite să realizați rapid un sistem de înaltă calitate a produselor de ardere a gazelor de eșapament fără abilitățile unui setător de căldură și a încărcăturilor pe structurile clădirii. Videoclipul din acest articol vă va ajuta să înțelegeți mai bine unele dintre nuanțe.
