Conducta npvh: documentele de reglementare și
Care ar trebui să fie conducta NPVH în conformitate cu GOST R 51613-2000? Unde sunt folosite aceste țevi? Cum se montează? Are materialul caracteristici care ar trebui luate în considerare în timpul instalării? Să încercăm să găsim răspunsuri.

Studiem GOST
Surpriză surpriză
Suntem obișnuiți cu faptul că atunci când se montează instalații sanitare, conductele din NPVH (clorura de polivinil ne-plastifiată) sunt utilizate în principal ca conducte de canalizare. În același timp, sistemul de canalizare, care este intern și extern, este în mare parte auto-curge.

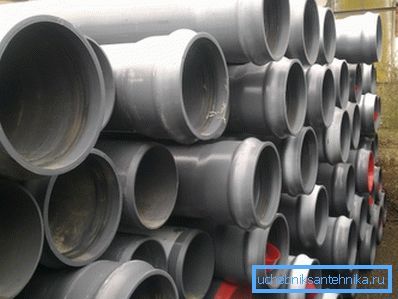

Studiul documentelor de reglementare ne va aduce o descoperire neașteptată: GOST R 51613-2000 este singurul standard de stat prin care sunt fabricate țevi din PVC. Mai mult decât atât, orice țeavă fabricată în conformitate cu aceasta este o conductă de presiune.
Apropo, desigur, nu există obstacole în calea utilizării conductelor de presiune atunci când se aplică un sistem de canalizare cu flux liber. Singurul lucru care poate confunda un potențial client sau cumpărător este grosimea excesivă a pereților și, în consecință, nu este cel mai modest preț.
cerinţe
Domeniul de aplicare formulat de standard pare destul de vag: produsele sunt concepute pentru a transporta apă, inclusiv apă potabilă, și alte substanțe lichide și gazoase. Evident, nu există obstacole în calea utilizării țevilor atunci când se dau canale de canalizare.
Deci, ce reguli ar trebui să îndeplinească conductele din PVC?
- Intervalul de temperatură de lucru este de la 0 la +45 grade. Opriți, confuzia a început deja. De ce, atunci, un magazin de țevi are o gamă mult mai mare de temperaturi? Cuvinte cheie - cap de presiune. Cu o presiune mărită, plasticul devine mai fragil în frig și ductil când este încălzit.

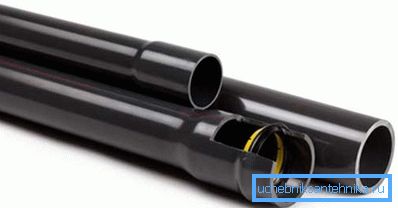

- Următoarele opțiuni pentru fabricarea țevilor:
- Fără soclu.
- Cu o priză pentru lipire adezivă.
- Cu un clopot sub etanșarea inelului de cauciuc. La asamblarea sistemelor de canalizare cu flux liber, de regulă, se folosește o astfel de metodă de conectare.

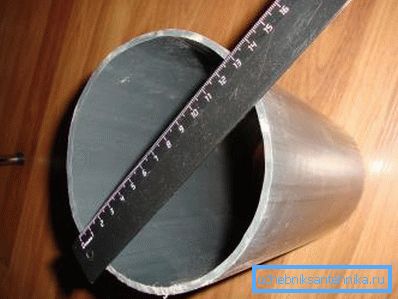

- Diametrul nominal prevăzut de standard poate fi de la 10 la 315 mm, cu o grosime a peretelui de 1,5 - 23,2 mm. Fiecare dimensiune standard corespunde mai multor variante ale SDR (relație dimensională standard). Cu cât valoarea SDR este mai mică (se calculează ca o fracție cu un diametru în numărător și o grosime a peretelui în numitor), cu atât este mai mare presiunea de lucru a țevii de descărcare.

Se dă dependența de presiunea maximă de lucru pe grosimea peretelui și SDR la cea mai populară pentru sistemul de canalizare cu un diametru nominal de 110 mm:
Grosimea peretelui mm | DST | MOP (presiunea maximă de lucru), MPa |
2.7 | 41 | 0.63 |
3.4 | 33 | 0,8 |
4.2 | 26 | 1.0 |
5.3 | 21 | 1.25 |
6.6 | 17 | 1.6 |
8.1 | 13.6 | 2.0 |
- Produsele sunt fabricate în lungimi de cel puțin 4 și nu mai mult de 12 metri.
Apropo: după cum sa convenit cu clientul, lungimea poate fi redusă sau (în cazul în care problema transportului este rezolvată) este mărită.

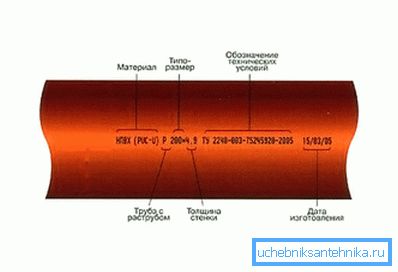

Cum sunt marcate tuburile de presiune din conductele PVC-U și alte țevi din PVC?
Denumirea trebuie să conțină:
- Trompeta cuvintele;
- Materialul din care este produs (PVC-100 pentru clorura de polivinil, proiectat pentru tensiunea maxima in peretii conductei de 10 MPa si PVC-125 125 pentru 12,5 MPa);
- Tipul prizei (în absența lui - nu este indicat);
- DST;
- cratimă;
- Diametru nominal;
- Grosimea peretelui;
- Numirea (băutură sau tehnică);
- Numele standardului.
Astfel, conducta cu marcaj NPVH 125 R SDR17 225x13.4 de băut GOST R 51613-2000 este un produs proiectat pentru stres maxim în pereți de 12,5 MPa; prevăzut cu un clopot sub garnitura de cauciuc; având un raport de diametru la grosimea peretelui de 17, cu un diametru de 225 și o grosime a peretelui de 13,4 mm; destinate pentru apă potabilă.

Caracteristici speciale
Ce trebuie luate în considerare atunci când așezați canalele cu mâinile proprii folosind țevi și fitinguri din PVC?
PVC-ul este un material destul de fragil. Țevile nu trebuie instalate cu tensiune și îndoire; lovituri puternice în procesul de lucru sunt de asemenea inacceptabile.

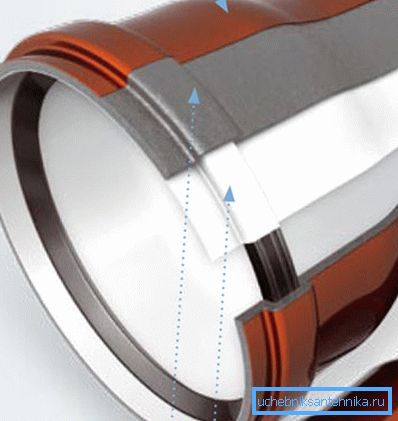

Spre deosebire de fonta, PVC trece si chiar amplifica sunetele. Scurgeți apa din toaletă în vârful vecinilor va fi bine auzit în tăcerea de noapte. O parte a problemei este rezolvată în așa numitul sistem de canalizare silențios: structura multi-strat și grosimea crescută a peretelui atenuează bine zgomotul.

Rezistența la temperaturi înalte este limitată chiar și în canalele care se auto-curg. La spălarea radiatoarelor în ierni aspre, când temperatura lichidului de răcire atinge valoarea maximă prevăzută de SNiP 95C, este mai bine să nu evacuați apa din radiator în canalul de canalizare din plastic.
Sfat: dacă nu aveți unde să-l resetați, un simplu truc vă va ajuta. Direcționați jetul în baie și porniți apa rece. Amestecul care intră în sistemul de canalizare va avea o temperatură sigură.
Ce altceva vă poate sfătui fixer instalator pentru PVC?

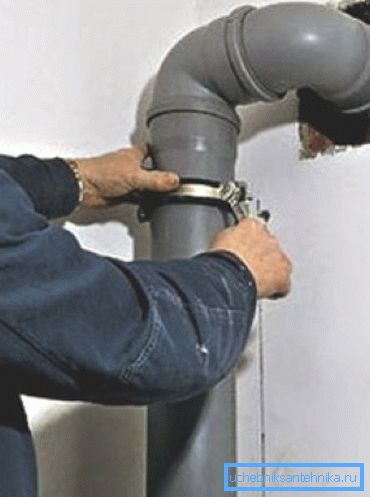

- La instalarea șanțurilor, conductele și conductele de compensare trebuie fixate cu gulere sub gât. Alternativa este să sigilați soclul în tavan.

- La asamblarea racordurilor de priză, este necesar să se aplice o bandă de etanșant siliconic pe suprafața interioară a soclului în fața dispozitivului de etanșare.. Instrucțiunea este legată de faptul că cauciucul se usucă în timp și își pierde elasticitatea; materialul de etanșare va împiedica scurgerile.
- Secțiunile orizontale sunt fixate cu suspensii sau cleme cu o treaptă de cel mult 10 diametre: 50 cm pentru o țeavă de 50 mm și așa mai departe. Cu o treaptă mai mare, țeava poate cădea în 2-3 ani, creând secțiuni cu contra-pantă.
- Tăierea plasticului este mai bună cu ajutorul unei mașini de găurit sau a unei mașini de șlefuit cu orice roată de tăiere. Un ferăstrău cu dinți mari va lăsa bastoanele aspre și, cu neglijență, poate împărți marginea de tăiere.

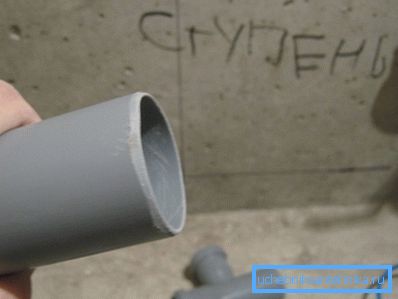

- Înainte de a introduce o țeavă tăiată în locaș, asigurați-vă că scoateți șanțul din interior și din exterior.. Acest lucru va reduce efortul necesar asamblării și va preveni blocarea în viitor.

concluzie
Sperăm că recomandările noastre vor ajuta cititorul în alegerea și auto-instalarea echipamentului sanitar. Ca de obicei, informații suplimentare pot fi găsite în videoclipul din acest articol. Mult noroc!
