Conductă pentru cablarea electrică: instalați o comunicație

Țevile din plastic și metal pentru cablarea electrică sunt utilizate aproape oriunde. Cu toate acestea, cel mai adesea această metodă de instalare este utilizată în formarea rețelei electrice din casă, pereții portanți și pereții despărțitori sunt realizați din materiale combustibile. Aici, sarcina noastră principală este de a proteja împotriva aprinderii, iar utilizarea canalelor tubulare ne oferă posibilitatea de a oferi această protecție în întregime.

Mai jos vom explica de ce pot fi folosite firele din diverse țevi, precum și materialele care sunt mai bine utilizate în aceste scopuri.

Sfaturi de montare ascunse

Necesitatea utilizării canalelor închise tubulare pentru fixarea cablurilor în pereți, sub podea și în tavan este explicată prin următoarele considerații:

• Principalul lucru în acest caz este, bineînțeles, respectarea cerințelor de siguranță împotriva incendiilor. În casele din lemn, precum și în construcțiile construite prin tehnologie de panouri cu izolație combustibilă în grosimea pereților, toate firele trebuie așezate fie în oțel, fie în recipiente din plastic refractar.

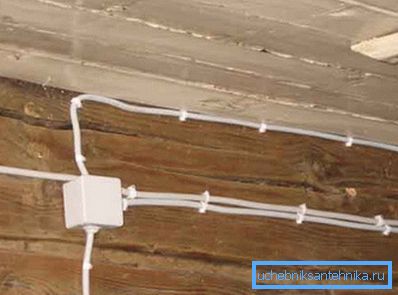

• În al doilea rând, conductele pentru cablarea electrică într-o casă din lemn protejează conductorii împotriva deteriorării în timpul contracției structurale datorită uscării naturale a lemnului.

Fiți atenți! Acest lucru este valabil mai ales pentru nodurile cap la cap, deoarece în aceste puncte o sarcină neuniformă poate acționa pe zonele apropiate ale conductorului.

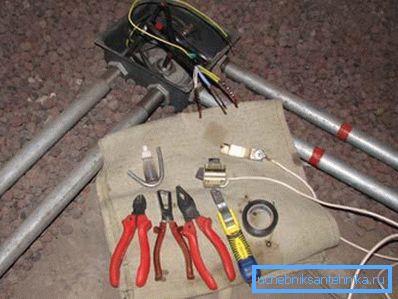

• În al treilea rând, în cazul în care cablul este așezat sub podea, o țeavă din oțel sau rigid din plastic îl va proteja de deteriorare din cauza sarcinilor operaționale.

• În cele din urmă, această tehnică de montare ușurează schimbarea conductorilor. Conducta din PVC pentru cablarea electrică cu ieșirea în cutia de joncțiune este foarte convenabilă pentru întreținere și, dacă nu suntem prea lenesi și codificați cu culoarea conductorilor, atunci dificultățile nu ar trebui să apară deloc.

După cum puteți vedea, argumentele în favoarea utilizării unor astfel de detalii sunt destul de suficiente. Putem alege numai modele specifice în funcție de caracteristicile funcționării lor.

Selecția țevilor

Soiuri de plastic

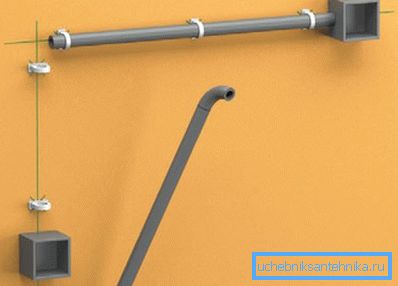

De regulă, pentru instalarea cablurilor ascunse în grosimea pereților și uneori pe suprafața lor, se folosesc canale de cablu din plastic sau metalice. Toate soiurile folosite au avantaje și dezavantaje, iar mai jos le vom analiza în detaliu.

Cele mai comune astăzi sunt modelele din plastic.

Pentru fabricarea lor se utilizează clorură de polivinil (PVC), precum și polietilenă de înaltă și joasă presiune (LDPE / HDPE).

• Produsele din clorură de vinil sunt disponibile într-o gamă destul de largă.. Masa principală constă în canale cu un diametru de 16 până la 60 mm, dar în unele cazuri pot fi utilizate țevi mai groase. Acestea sunt caracterizate de un preț accesibil, care, alături de indicatorii buni ai rezistenței la căldură și rezistență la căldură, face ca acest soi să fie foarte popular.
• Conducta HDPE pentru cablarea electrică poate fi de asemenea utilizată la finisarea camerelor cu pereți din materiale combustibile (lemn, căptușeală din plastic etc.). Suprafețele din polietilena sunt destul de netede, ceea ce face mai ușor înlocuirea conductorilor.

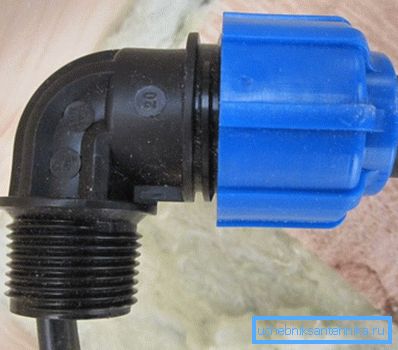

• Plăcile sanitare standard sunt utilizate în mod obișnuit pentru montarea unor astfel de produse.. Faptul că etanșeitatea articulațiilor nu respectă neapărat, accelerează în mod semnificativ procesul de instalare: țevile din plastic se conectează perfect la genunchi sau traversă cu ajutorul unui soclu și al unei manșete din cauciuc.

Principalele avantaje ale țevilor tehnologice din polimeri sunt masele lor scăzute, rezistența la coroziune și rezistența suficientă pentru majoritatea situațiilor. În plus, ambele polietilenă și PVC sunt dielectrice, deoarece canalul de cablu poate fi considerat sigur ca unul dintre circuitele izolatoare.

Produse din oțel

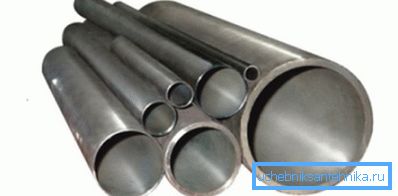

Spre deosebire de plastic, țevile din oțel au o masă semnificativă, dar în același timp, ele sunt caracterizate de cea mai mare rezistență. În plus, instrucțiunile de siguranță împotriva incendiilor recomandă cu fermitate utilizarea unei țevi de oțel atunci când firele sunt așezate în clădiri din lemn.

În selectarea și instalarea unor astfel de produse ar trebui să urmeze o serie de reguli simple:

• Diametrul țevii trebuie să asigure rutarea liberă a tuturor cablurilor fără etanșarea tecii de izolare.
• Curburile și curburile canalului tubular de cabluri sunt realizate astfel încât să împiedice formarea firelor.

Fiți atenți! Unghiul optim de rotație - 90⁰. Dacă la locul respectiv trebuie să faceți două sau mai multe curbe, lungimea canalului nu trebuie să depășească 5m.

• Suprafața interioară a țevii trebuie să fie netedă, fără suduri și burcuri proeminente.
• Pentru a minimiza riscul de coroziune, merită să puneți țevile cu o mică tendință spre placa de distribuție.

Cu toate acestea, principalul lucru în acest caz este asigurarea siguranței electrice: oțelul este un conductor bun, deoarece toate canalele trebuie să fie împământate, iar starea izolației firelor trebuie monitorizată cu atenție.

Cupru și alamă

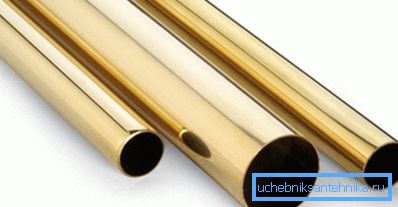

Tubul din cupru / alamă cu pereți subțiri este o alegere excelentă atât pentru instalarea ascunsă, cât și pentru montarea firelor pe suprafața peretelui.

Există mai multe avantaje pentru această soluție:

• În primul rând, nici cuprul, nici alama nu sunt la fel de susceptibile de coroziunea activă ca produsele din oțel. Desigur, în timp, pe suprafață se formează un strat de patină, dar aceasta doar degradează ușor proprietățile de performanță ale canalului.
• În al doilea rând, o gamă largă de accesorii vă permite să faceți propriile mâini destul de repede. În general, tuburile cu pereți subțiri pot fi îndoite la raza dorită.

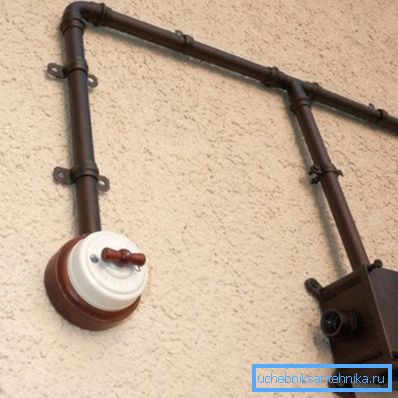

• În cele din urmă, țevile de cupru sau alamă, montate în mod deschis și atent lustruite, pot fi o decorare reală a interiorului, proiectată în stil vintage.

Cu toate acestea, această soluție nu este încă universală:

• În primul rând, aceste metale au o conductivitate termică bună, astfel încât acestea trebuie să fie amplasate departe de conductele de încălzire. În caz contrar, există riscul supraîncălzirii cablurilor și chiar al topirii izolației.
• În al doilea rând, pereții subțiri nu oferă o protecție fiabilă împotriva deteriorării mecanice: ambele țevi de oțel și chiar de înaltă calitate din plastic vor fi mai puternice decât canalul de cupru.
• Nu este nevoie să vorbiți despre costul unor astfel de decizii fie: dacă căutați o opțiune economică, atunci nici cuprul, nici alama nu vă vor potrivi cu siguranță.

Decupare tehnologică

Mai sus, am considerat utilizarea țevilor obișnuite în scopurile noastre. Cu toate acestea, există o opțiune care este special adaptată pentru așezarea cablurilor în grosimea peretelui.

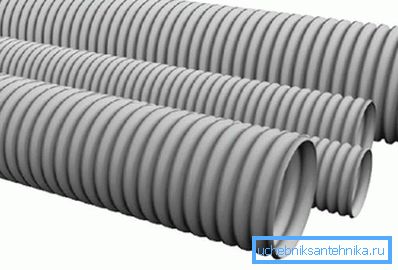

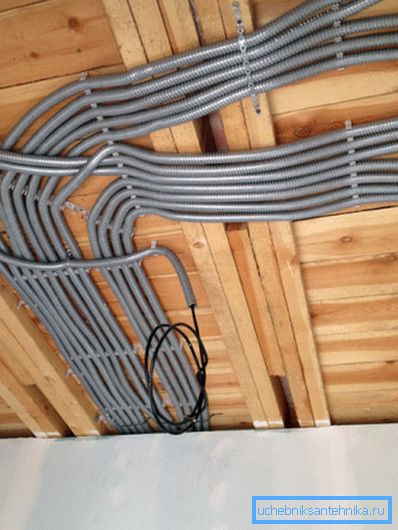

Aceasta este o țeavă ondulată care poate fi confecționată din diferite materiale:

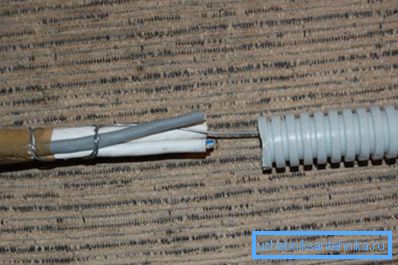

• PVC ondulat, HDPE sau LDPE are toate avantajele din plastic. Suprafața sa cu nervuri crește semnificativ rezistența mecanică a întregii structuri.
• Posibilitatea de îndoire a canalelor fără unelte speciale facilitează și accelerează foarte mult cablarea configurațiilor complexe.
• O gamă largă de diametre ne permite să alegem canalul optim pentru secțiunea transversală atât pentru conductorii individuali, cât și pentru sistemele întregi.
• În cele din urmă, conducta metalică ondulată este o protecție excelentă împotriva incendiului. Deși, pentru a fi sincer, polimerii moderni sunt doar puțin inferiori metalului în acest parametru.

concluzie

La amenajarea comunicațiilor ascunse pot fi utilizate cele mai diferite conducte pentru instalarea unui cablu electric. Și dacă în acest scop au fost utilizate numai produse din oțel (foarte rar - cupru), astăzi modelele netede și ondulate din polimeri sau compozite metal-polimer sunt o alternativă excelentă față de acestea.

Videoclipul din acest articol conține o serie de informații suplimentare despre astfel de produse: în primul rând ele vor fi interesante pentru electriciștii începători, dar un profesionist poate găsi și ceva nou pentru el însuși.
