Conducta presiunii apei

Cele mai probabile cauze ale perturbărilor în funcționarea sistemului de alimentare cu apă într-o casă privată sunt, după cum știți, coroziunea pereților conductelor, depunerea de săruri pe acestea și presiunea ridicată a apei în conducte. Având în vedere faptul că în ultimii ani omologii lor din plastic înlocuiesc din ce în ce mai mult conductele metalice, numai ultimele două motive enumerate mai sus reprezintă o adevărată amenințare la adresa sistemului dvs. de alimentare cu apă. Problema combaterii depozitelor de sare nu se încadrează în tema articolului nostru (deși ele afectează parțial indicatorii de presiune din conducte), în legătură cu care vom lua în considerare doar ultimul factor.

Pentru a preveni posibilele probleme, trebuie să vă familiarizați cu pașaportul atașat acestora și să vă asigurați că sunt capabili să reziste la presiunile prevăzute în sistemul dvs. de alimentare cu apă înainte de achiziționarea produselor din țevi.

Sfat! Creșterea presiunii în sistem determină o creștere a consumului de apă.

Aceasta conduce la consumul suplimentar de energie consumat de echipamentele de pompare, ceea ce asigură circulația continuă a apei în sistem.

Valoare presiune

Este bine cunoscut faptul că menținerea nivelului normal al presiunii apei în țevi este cea mai importantă condiție pentru funcționarea rețelei de alimentare cu apă, precum și funcționarea sa pe termen lung și fără probleme. În acest caz, presiunea din conducte poate diferi semnificativ față de media fixă, normalizată pentru sistemele sanitare casnice.

De exemplu, pentru funcționarea normală a unei supape de bucătărie, presiunea purtătorului în sistemul de alimentare cu apă nu trebuie să fie mai mică de 0,5 bari.

Dar, în termeni reali, valoarea acestui indicator, de regulă, este oarecum diferită de valoarea specificată. De aceea, atunci când se acceptă sistemul de alimentare cu apă (mai ales după reparații), este de dorit să se verifice presiunea de lucru pentru respectarea standardelor stabilite.

Ei bine, în cazul autostopării conductelor înainte de a începe lucrul, trebuie să citiți cu atenție cerințele de bază pentru sistemele sanitare casnice, precum și ordinea general acceptată a aranjamentului acestora.

Compresoare de presiune

Luați în considerare unele dispozitive care vor ajuta la egalizarea presiunii.

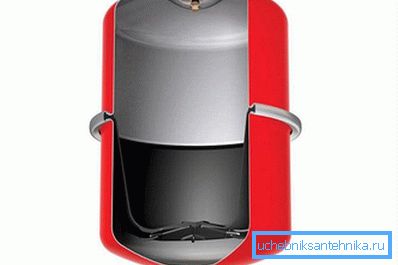

Rezervor de expansiune

Pentru a egaliza presiunea apei în conductele de uz casnic, pot fi utilizate unelte speciale pentru a elimina excesul de materiale. În plus, presiunea în exces în sistem poate fi compensată foarte simplu - pentru aceasta se instalează un așa-numit rezervor de expansiune, care preia toate suprafețele excesive.

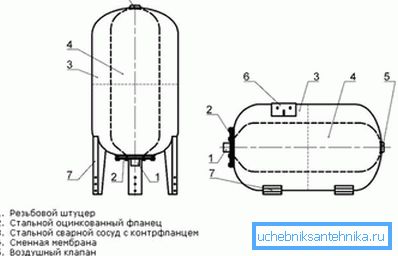

În conformitate cu proiectul său, toate probele cunoscute de tancuri de expansiune (compensare) sunt împărțite în dispozitive de tip deschis și închis. Acestea sunt foarte des folosite în sistemele de alimentare cu apă caldă, deoarece în acest caz probabilitatea formării unor căderi de presiune în sistem este foarte mare. Acest lucru se datorează faptului că lichidul de răcire în procesul de circulație prin rețea (de la "întoarcere" la cazanul de încălzire și apoi înapoi în sistem) crește ușor volumul acestuia.

Sfat! Atunci când temperatura apei se modifică cu 10 ° C, de exemplu, viteza de expansiune a agentului de răcire din sistem ajunge la 0,3% din volumul total de lichid din acesta.

Dezavantajul dispozitivelor de extindere de tip deschis constă în faptul că instalarea lor pune sistemul într-un mod care se caracterizează printr-o presiune scăzută a lichidului de răcire și, prin urmare, o manevrare slabă. În plus, într-un sistem deschis, există o evaporare treptată a transportatorului. Veți avea nevoie de eforturi suplimentare pentru recuperarea continuă.

La toate cele de mai sus, puteți adăuga faptul că, datorită deschiderii rezervorului, porțiuni proaspete de aer curg constant în el, ceea ce determină o accelerare a proceselor de coroziune din sistem.

Sfat! Deoarece rezervoarele de expansiune de tip deschis trebuie amplasate în partea superioară a clădirii, acestea necesită o izolare obligatorie. Este clar că costul întregului sistem de alimentare cu apă în ansamblu crește în mod semnificativ în acest caz.

Este posibil să se evite toate problemele de mai sus datorate utilizării unui rezervor de tip închis ca dispozitiv de compensare, a cărui locație de instalare, de regulă, nu este standardizată. Aceste rezervoare sunt echipate cu un mecanism de membrană încorporat care vă permite să reglați presiunea transportatorului în modul închis.

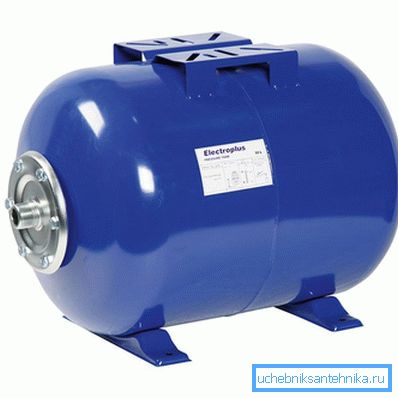

acumulator hidraulic

Pe lângă rezervoarele de compensare din sistemele de alimentare cu apă pot fi instalate așa-numitele acumulatoare, utilizate pentru a proteja conducta de un fenomen atât de periculos ca un ciocan de apă.

Fenomenul ciocanului de apă se manifestă, de obicei, atunci când o oprire de urgență a echipamentului de pompare din rețea sau când există o închidere ascuțită a supapei de admisie a apei. Încărcările dinamice rezultate pot depăși în mod semnificativ valorile admise pentru o anumită conductă. Rețineți că aceste dispozitive sunt de obicei operate în conducte cu apă potabilă și vă permit să creați o mică cantitate de materiale care pot fi redirecționate automat înapoi în sistem (în caz de scădere a presiunii în acesta). deschis și au toate dezavantajele de mai sus.

Sfat! În același timp cu acumulatorii hidraulici, se recomandă amplasarea rezervoarelor de expansiune cu o capacitate mică (circa 0,2 litri) în punctele de extracție a apei.

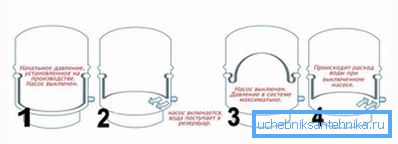

Principiul de funcționare al acumulatorului hidraulic

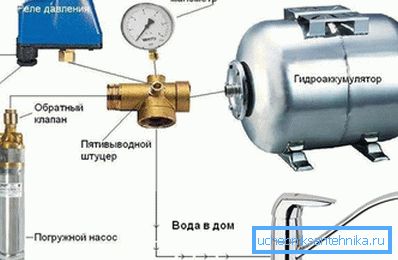

Când studiem proiectarea celui mai simplu acumulator hidraulic de tip închis, constatăm că acțiunea sa se bazează pe același mecanism de membrană (similar cu rezervorul de expansiune). Într-un volum închis, membrana este în stare de echilibru, echilibrată de presiuni aproximativ egale ale agentului de răcire și ale bulei de aer situate pe părțile opuse ale compartimentului. . Această modificare este transmisă automat elementului sensibil al releului încorporat, care oprește pompa când acest parametru atinge o anumită valoare.

În procesul consumului de apă în sistem, presiunea sa scade considerabil, ceea ce conduce la declanșarea releului, dar acum pentru pornire. Indicatoare hidraulice

Calculul presiunii purtătorului suficient pentru funcționarea normală a liniei dvs. de apă vă va permite să determinați cu precizie mostrele de produse tubulare achiziționate înainte de instalare. Trebuie reținut faptul că valorile limită ale presiunii în rețea sunt de obicei asociate cu următorii indicatori:

• pragurile superioare și inferioare ale presiunii lichidului, pentru care sunt proiectate dispozitivele compensatoare de tip închis instalate în rețea (rezervor de expansiune și acumulator);
• valorile presiunii care creează condiții pentru funcționarea normală a aparatelor de uz casnic care depind de alimentarea cu apă (de exemplu, o mașină de spălat);
• valorile limită ale presiunilor pentru care sunt proiectate țevile achiziționate de dvs. și accesoriile atașate acestora (supape, teuri, mixere etc.).

Sfat! Unitatea pentru măsurarea presiunii unui purtător care circulă în rețeaua de apă este de 1 bar (sau 1 atmosferă). Valoarea acestui indicator pentru rețelele urbane de apă (în conformitate cu cerințele SNiP valabile în prezent) ar trebui să fie de aproximativ 4 atmosfere.

De asemenea, rețineți că supapele instalate în conducta de încălzire, mixere, precum și conductele propriu-zise trebuie să reziste la presiuni de scurtă durată de până la 6 atmosfere. Atunci când cumpărați mostre de bază ale echipamentelor de uz casnic conectate la rețeaua dvs. de alimentare cu apă, trebuie să alegeți modele care au o marjă mică de siguranță în ceea ce privește factorul limitator. O asemenea preconcepție vă va permite să vă protejați de supratensiuni bruște în rețea cauzate de șocurile hidraulice.

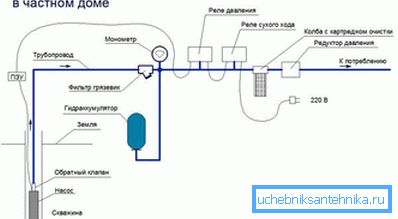

Este foarte important ca presiunea apei în sistemul de alimentare cu apă a unei case particulare să aibă un nivel care să vă permită simultan să includeți mai multe puncte de consum simultan, ceea ce se poate obține cu un minim de 1,5 bari.

Pentru citirea directă a presiunii în rețeaua de alimentare cu apă, sunt utilizate manometre standard de măsurare cu o scală liniară standard calibrată în unități adecvate.

Recomandări privind serviciile

Conform cerințelor SNiP, verificarea operabilității dispozitivelor din rețeaua de încălzire, precum și starea tuturor echipamentelor auxiliare ar trebui efectuate cel puțin o dată pe an.

În timpul acestui test, în primul rând, se constată prezența unor scurgeri în sistemul de alimentare cu apă și scăderea presiunii care rezultă. După ce toate scurgerile sunt reparate, va fi necesar să verificați presiunea din sistemul de alimentare cu apă indicată de manometrul instalat pe acumulatorul hidraulic principal.

În funcționarea normală a sistemului, citirea acestui dispozitiv trebuie să fie apropiată de valoarea minimă (Pmin). Cu o diferență semnificativă față de Pmin (mai mult de 10%), va trebui să încercați să măriți presiunea la viteza dorită prin pornirea echipamentului de pompare care operează în rețea. Dacă presiunea apei din rețeaua de încălzire crește (imediat după declanșarea releului de oprire a pompei), va fi necesară efectuarea măsurătorilor de presiune din nou, dar acum în modul de oprire. Parametrul specificat, prin analogie cu cazul precedent, nu trebuie să difere de valoarea Pmax cu mai mult de 10%.
