Conducte de țevi din fontă conform gost 9583 75: cerințe de

Conducte de fontă, de regulă, sunt asociate în mod constant cu canalizarea. Puțini oameni știu că au fost folosiți masiv pentru a monta liniile de alimentare cu apă pentru mai mult de două secole. În acest material vom studia caracteristicile conductelor de apă din fontă, cerințele GOST pentru ele, metodele aplicabile de instalare și reparații.

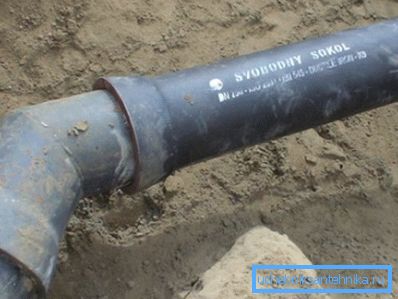

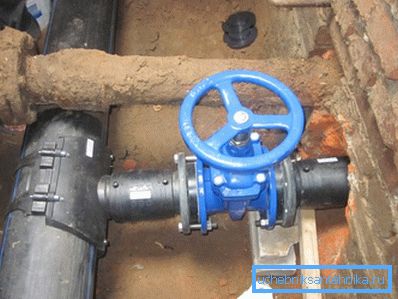

Parcela liniei de apă de fier.

Fontă sau oțel

Cei care erau în subsolul lui Peterhof, au atras atenția asupra conductelor masive care dă apă cu faimoasele sale fântâni. Aceasta este una dintre cele mai vechi conducte de fier care funcționează înainte de vremea noastră. A fost construit de secole; în același timp, constructorii reședinței regale, sincer vorbind, nu au luat în considerare costurile.

În a doua jumătate a secolului trecut, oportunitatea economică a ajuns în prim plan. Într-adevăr, de ce să construim un sistem de alimentare cu apă cu o resursă de jumătate de secol dacă, după 40 de ani, zona orașului va fi extinsă și reconstruită odată cu instalarea de noi autostrăzi?

Apoi a fost larg răspândită rețeaua de alimentare cu apă din oțel - relativ ieftină și, cel mai important, mult mai tehnologică în ceea ce privește instalarea.

Sfat: sudarea electrică și impermeabilizarea externă cu bitum se realizează mult mai repede decât prin ștanțarea manuală cu umplerea soclului.

Consecințele salvării sunt destul de previzibile și sunt încă resimțite:

  • Resursa unei țevi așezate în pământ, în ciuda măsurilor de impermeabilizare, rareori depășește 30-40 de ani. După această perioadă, numeroasele fistule din ea fac ca pierderea apei potabile să fie inacceptabilă.

Curios: conform estimărilor autorităților locale, în Sevastopol, orașul în care locuiește autorul, din cauza deteriorării rețelei de alimentare cu apă, 40% din apă este pierdută.

  • Nu numai că: conducta de oțel este în mod activ supraagregată cu depuneri de calcar și rugină în interior. Timp de câteva decenii, clearance-ul poate fi redus de 3-4 ori cu o scădere corespunzătoare a presiunii și manevrabilității.

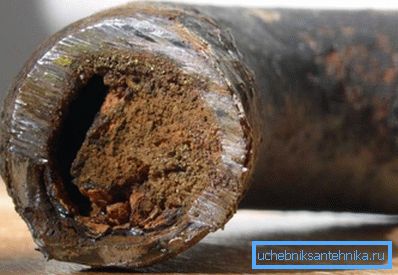

Așa că se vede în interiorul vechii surse de apă din oțel.

Și ce arăta felul de fier în acest fundal plictisitor?

  • Cu o impermeabilizare exterioară de calitate, durata de viață efectivă a țevii așezată în pământ nu este mai mică de un secol.
  • Conducta practic nu depășește din interior.

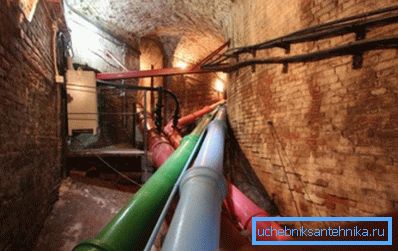

Sisteme de fierărie în subsolul lui Peterhof.

Singura problemă a unei instalații din fontă este o mare sensibilitate la mișcarea de la sol: în cazul în care conducta de oțel este ușor deformată, fonta va exploda.

standard

Standardul actual pentru conductele de apă din fontă cenușie a fost introdus în 1977; ultima modificare a textului a fost făcută recent în 2011. Deci, ce ar trebui să fie conductele din fontă pentru alimentarea cu apă în conformitate cu GOST 9583-95?

dimensiuni

Standardul oferă conducte de apă din fontă de trei clase pentru grosimea pereților - LA, A și B.

Concediu condiționată, mm Grosimea peretelui mm
avioane A B
65 6.7 7.4 8
80 7.2 7.9 8.6
100 7.5 8.3 9
125 7.9 8.7 9.5
150 8.3 9.2 10.0
200 9.2 10.1 11.0
250 10.0 11.0 12,0
300 10.8 11.9 13.0
350 11.7 12.8 14.0
400 12.5 13.8 15.0
500 14.2 15.6 17.0
600 15.8 17.4 19.0
700 17.5 19.3 21.0
800 19.2 21.1 23.0
900 20.6 22.3 25.0
1000 22.5 24,8 27,0

Masa contorului de funcționare al conductei variază de la 11,3 kg (65 mm, clasa LA) la 627 kg (1000 mm, clasa B). Standardul prevede producerea de tuburi în formă de clopot cu lungimea măsurată (2, 3, 4, 5, 6, 7, 8, 9 și 10 metri) și o lungime nemenționată de la 2 la 10,5 m.

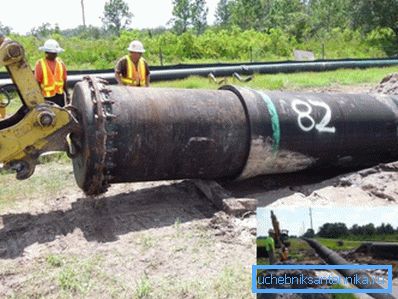

Pentru diametre mari, instalarea necesită utilizarea unui echipament greu.

cerinţe

Trecerea cilindrului în soclu poate fi făcută cu o pantă sau sub formă de muchie.

Dimensiunile conductelor de fontă pentru alimentarea cu apă pot diferi de cele nominale în limitele următoare:

  • Lungimea tubului de măsurare este de +20.
  • Grosimea peretelui - -1 + 0,5.
  • Diametrul exterior (până la 300 mm) - + - (4,5 + 0,0015 D).
  • Diametru exterior (peste 300 mm) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
  • Diametrul interior al soclului este + (2,5 + 0,002 D) - (1,5 + 0,002D).

Notă: pentru D, atunci când se calculează toleranțele, se ia diametrul nominal.

Ovalitatea nu poate deduce o țeavă pentru abateri normale față de dimensiunea nominală. Deviația masei reale a țevii de cea calculată nu poate depăși cinci procente. Țevile sunt supuse testelor de presiune hidraulică, care sunt determinate de clasa și dimensiunea lor nominală.

control Presiunea de testare, kgf / cm2
Clasa B Clasa A Clasa aeronavei
300 și mai puțin 40 35 25
300-600 35 30 20
Mai mult de 600 30 25 20

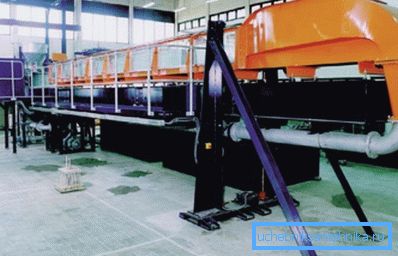

Stand pentru testare hidraulică.

Notă: presiunea de lucru în rețeaua de apă nu depășește de obicei 3-4 atmosfere. Până la 8-10 kgf / cm2 poate crește doar după pompare, în cadrul sistemului de inginerie al unei case sau al microdistrictului mic.

Fața de capăt a țevii opusă clopotului trebuie tăiată perpendicular pe axa sa, cu o abatere de cel mult 0,5 grade.

În interiorul și în exteriorul produsului este acoperit cu un material netoxic de protecție. În acest caz, stratul de acoperire nu trebuie să interfereze cu etanșarea articulației butonului, să se îndepărteze și să se înmoaie la temperaturi de până la + 60 ° C.

Important: la cererea clientului, elementele conductei pot fi furnizate fără acoperire.

Instalare și reparații

Cum de a instala conducte de țevi sanitare în timpul instalării? Prizele sunt crăpate și cioplite?

Etapa principală de etanșare a prizei de țeavă este etanșarea acesteia cu un cabol lubrifiat cu fibră organică. Harnașul se potrivește cât mai strâns în clopoțelul centrat, după care este compactat suplimentar cu mâna, cu ajutorul căutării și a unui ciocan.

Sigiliul mic al capului: cablul trebuie protejat împotriva biodegradării, deteriorării mecanice și a altor adversități.

Cum se face acest lucru?

  • Ciment convențional 400. Amestecul de apă-ciment, preparat într-un raport de 1: 9, cât mai strâns posibil, împachetează soclul și este compactat prin ștanțare până când începe să sări de pe dopul de ciment. Apoi, priza este înfășurată cu cârpe ude până la o zi.

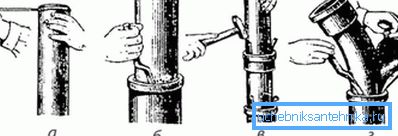

Embossing cu mortar de ciment.
  • Amestec de azbest, preparat într-un raport de 1: 2, urmată de adăugarea a 10-12 procente în volum de apă. Este compactat ca cimentul; Fibrele de azbest previne fisurarea.

Important: cu acelasi succes puteti folosi si fibra de sticla cu fibre.

  • Extinderea cimentului. Spre deosebire de cele obișnuite, nu necesită compactare.
  • Topitură de sulf cu adăugarea de 10 - 15% caolin măcinat. Din motive evidente, puteți turna doar o priză verticală sau înclinată; De regulă, ansamblul gri este sigilat în fabrică.
  • Extracte de plumb.
  • În cele din urmă, plumbul poate fi folosit pentru a ștampila top cabbies.. O tijă subțire de metal moale umple bine canelura, protejând fiabil fibra organică.

Important: plumbul și compușii săi sunt toxici. Fibrele și fibrele de azbest nu sunt de asemenea utile pentru organele respiratorii. Prin urmare, instrucțiunea evidentă: atunci când faceți lucrul relevant cu propriile mâini, nu trebuie să uitați de echipamentul personal de protecție.

Repararea conductelor de apă din fontă este posibilă numai cu crăpături minore transversale sau longitudinale departe de priză: în acest caz, o supapă din fier sau oțel prefabricat cu garnitură de cauciuc este suprapusă pe secțiunea conductei. În alte cazuri (prize ciupite, fisuri longitudinale de lungime considerabilă) se înlocuiește secțiunea conductei.

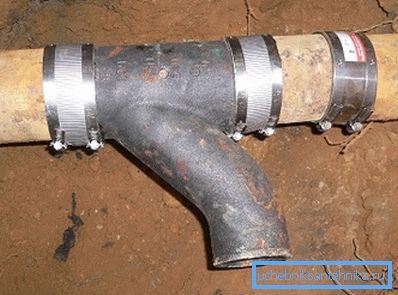

Înlocuirea fononinei în instalațiile din fontă.

alternative

fontă ductilă

Prima cunoaștere

Sub această reducere se află așa-numitul fontă nodulară de înaltă rezistență.

Pentru a explica înțelesul termenului, trebuie să vă înscrieți scurt în sălbăticia fizicii.

  • Toate diferențele principale ale fontei din oțel - fragilitatea, ductilitatea redusă și rezistența ridicată la coroziune - sunt determinate de prezența în ea a uneia dintre formele de carbon - grafit.
  • Grafitul obișnuit are forma unor scale plate miniaturate. Cu toate acestea, atunci când recristalizarea apare atunci când unii aditivi sunt introduși în fierul cenușiu topit (în special magneziu și compușii săi), acesta își schimbă forma în formă sferică.
  • În același timp, proprietățile fizice ale metalului se schimbă semnificativ: dobândesc viscozitatea, plasticitatea și rezistența la sarcini de șoc, menținând în același timp rezistența la coroziune.
Schimbări structurale în VCHSHG.

Ceea ce este deosebit de drăguț este faptul că prețul unei tone de schimbări de material ușor în timpul transformării. Proporția totală a aditivilor care determină recristalizarea carbonului nu depășește 0,08% în greutate fontă.

Furtunurile de apă din țevile de refulare din grupul de fier cu frecvență înaltă sunt în prezent principala alternativă la fonta cenușie.

  • Rezistență la compresiune și încovoiere, ele sunt superioare fontei, fără a menționa toate tipurile de țevi din polimeri. În consecință, țevile conductelor de apă VCHSH pot fi așezate pe autostrăzi și pe soluri instabile. Ei au toate calitățile de oțel, cu excepția călcâiului lor Ahile - rezistență scăzută la coroziune.
  • Problema de gravură laborioasă și netehnologică a soclurilor este complet rezolvată. În loc de a imprima prizele utilizate cu garnituri din cauciuc inelar. Desigur, cu dimensiuni semnificative ale țevilor, ansamblul de prize implică utilizarea de mașini grele; totuși, masa acestor conducte nu va permite în niciun caz instalarea manuală a conductei.

Fiți atenți! Utilizarea sigiliilor de cauciuc permite o ușoară deformare a conexiunii la soclu (schimbarea poziției relative a țevilor) fără a compromite etanșeitatea.

La articulații sunt permise mici deplasări și curbe.

Documentație de reglementare

Producția de conducte de presiune din VChGH este reglementată de un standard separat - GOST R ISO 2531-2008.

Evidențiați punctele sale cheie.

  1. Conform documentului, țevile și fitingurile pot avea dimensiuni nominale de la 40 la 2600 milimetri, ceea ce permite utilizarea de glande de mestecat pentru a crea autostrăzi care hrănesc orașe întregi.
  2. Compoziția metalului, conform GOST, nu ar trebui să aibă un efect nociv asupra compoziției apei.
  3. Lungimea țevilor este reglată de standard în funcție de diametrul lor nominal:
DN, mm Lungime, m
40, 50 3.0
60 - 600 4.0; 5,0; 5.5; 6,0; 9
700, 800 4.0; 5.5; 6,0; 7.0; 9
900-2600 4.0; 5,0; 5.5; 6,0; 7.0; 8,15; 9

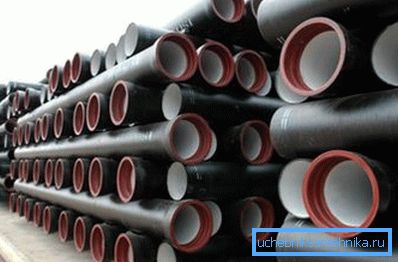

Țevi din VChSHG într-un depozit.

Curbura maximă admisibilă nu depășește 0,125% din lungimea țevii.

Ca o acoperire exterioară a conductei, în funcție de condițiile de funcționare, se poate utiliza:

  • Metal zinc.
  • Vopsea de zinc (pulbere de zinc într-un liant polimeric).
  • Polietilenă.
  • Poliuretan.
  • Fibră de ciment.
  • Bandă adezivă din polimeri.
  • Rășină epoxidică.
  • Mastic bituminos sau vopsea.

Pentru protecția internă a țevilor și a accesoriilor este permisă utilizarea:

  • Amestecuri de ciment (ciment Portland, ciment de zgură Portland și ciment cu conținut ridicat de alumină).
  • Polietilenă.
  • Poliuretan.
  • Rășină epoxidică.
  • Vopsea bituminoasă (mastic).

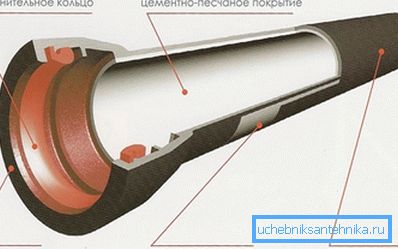

Una dintre variantele de protecție internă și externă.

Marcarea elementelor de conductă ar trebui să indice:

  • Producător (nume sau marcă comercială).
  • Anul fabricației.
  • Referință la material (VChGH).
  • Dimensiune nominală.
  • Standardul prin care este produs produsul.

polietilenă

Conductele de presiune din polietilena reprezintă principala alternativă a instalațiilor din fontă din ziua de azi.

Conducte de alimentare cu apă din polietilenă.

O cunoaștere detaliată a acestora este în mod clar dincolo de sfera materialului nostru, așa că vom acorda atenție numai proprietăților lor cheie.

  • Durata de viață a polietilenei este estimată de producători ca fiind ceață de 50+ ani. În practică, acest material poate fi considerat aproape veșnic.
  • Depozitele pe pereți, reducând lumenul țevii, nu pot fi în principiu. Suprafața netedă a polimerului cu calități extrem de scăzute de adeziv pur și simplu nu va permite formarea de colmatări.
  • Toate conexiunile sunt realizate prin sudarea cap la cap. Rezistența articulației este de cel puțin 80% din rezistența unei conducte solide.

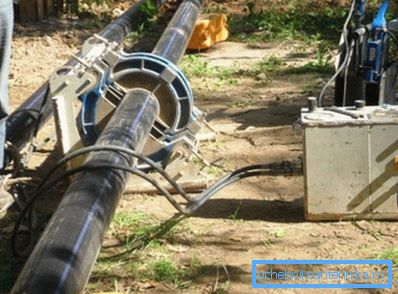

Fotografia captează procesul de sudare al îmbinării.

Singura plângere privind polietilena, care permite țevilor din fontă să rămână pe piață până în ziua de astăzi, este o plasticitate ridicată și, ca rezultat, o rigiditate inelată foarte moderată. Conducta de polietilenă poate fi așezată într-un sol deformabil numai cu protecția jgheabului din beton armat.

concluzie

Vom lua în considerare cunoașterea noastră cu soluții clasice și moderne pentru a stabili căi de alimentare cu apă pentru a avea succes. Ca întotdeauna, videoclipul din acest articol va oferi materiale suplimentare. Mult noroc!
