Conducte fitinguri - tipurile și caracteristicile acestora

Sistemul de conducte în plus față de secțiunile plane ale țevilor are, de obicei, tot felul de răsuciri, ramuri, tranziții de la un diametru la altul și alte elemente. Pentru instalarea lor folosind accesorii speciale, care, de fapt, acest articol este dedicat.

Informații generale

Elementele de conectare ale conductei sau, așa cum sunt ele numite, fitingurile, execută mai multe funcții. Pe lângă faptul că ele permit să formeze elementul necesar al conductei, de exemplu ramificarea sau tranziția, fitingurile asigură etanșeitatea articulațiilor și, în același timp, sunt responsabile de fiabilitatea sistemului.

În consecință, durabilitatea întregii conducte depinde de ele. Prin urmare, alegerea armăturilor trebuie să fie abordată nu mai puțin responsabilă decât alegerea țevilor. Și pentru aceasta trebuie să vă familiarizați cu toate speciile existente, pe care le vom face în continuare.

Tipuri de compuși

În primul rând, trebuie spus că conectarea conductelor este de două tipuri:

• Detasabile - acestea includ compușii obținuți prin lipire, sudare, presare, betonare sau lipire.
• All-in-one - cu filet, cu flanșă, în formă de clopot și așa mai departe.

Tipurile de conexiuni ale conductelor depind de materialul din care sunt realizate piesele, precum și de următorii factori:

• Proprietățile fizico-chimice ale produsului transportat, cum ar fi toxicitatea, agresivitatea, capacitatea de precipitare etc.
• Condiții de funcționare - necesitatea unei dezasamblări frecvente, a presiunii sistemului, a siguranței la explozie etc.

În funcție de tipul de conectare a elementelor conductei, se selectează și fitinguri. Dar, pe lângă tipul de racordare, fitingurile diferă în funcție de scop.

Cel mai adesea în conducte sunt următoarele detalii:

• burghiu de filetat;
• Tees;
• tranziții;
• Cuplajele.

Acum aruncați o privire mai atentă la tipurile și scopurile lor.

burghiu de filetat

Funcția principală a robinetelor este de a schimba traiectoria țevii și direcția fluxului de lucru. Acest tip de montaj este unul dintre cele mai comune conducte. Din punct de vedere vizual, acest detaliu poate fi reprezentat ca o secțiune de țeavă îndoită la un anumit unghi.

Desigur, în conducte de diametru mic, puteți face o întoarcere prin îndoirea țevii cu propriile mâini, dar dacă diametrul este mare, atunci îndoiți conductele nu vor funcționa.

Prin urmare, robinetele sunt utilizate în diferite tipuri de sisteme:

• În conductele chimice;
• Conducte de apa;
• Instalații de încălzire;

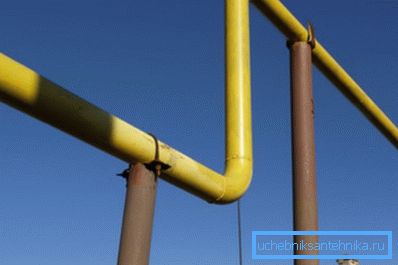

• Conducte de gaz, etc.

Conform metodei de fabricație, curburile de îmbinare se disting prin:

Cele mai frecvente sunt curbele ștanțate și făcute prin tragere.

În ceea ce privește caracteristicile structurale, cele mai populare sunt produsele curbate, adică având o rază mică și caracterizată prin următoarele unghiuri de rotație:

• 45 de grade;
• 60 de grade;
• 90 de grade;
• 180 de grade.

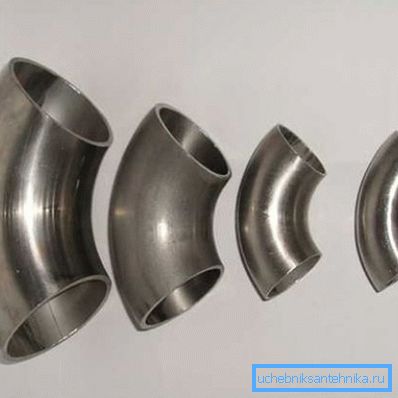

Recent, coturile din oțel inoxidabil, care sunt fabricate din oțel care conține crom, sunt foarte populare atunci când se instalează diferite tipuri de conducte. Avantajul lor este rezistența la coroziune și diverse medii agresive.

Fiți atenți! O varietate de unghiuri de colț permit cea mai bună trecere a sistemului. La urma urmei, rotația conductei la un unghi de 90 de grade este cea mai obișnuită sursă de turbulență, precum și un catalizator pentru depozitele uscate din sistem.

Clasificarea articulațiilor pivotante poate fi efectuată și în funcție de două criterii:

• Materiale de construcții;
• Conform tehnologiei de instalare a acestui element în conductă.

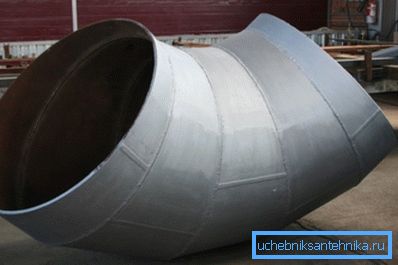

Pentru instalarea sistemelor din oțel, îndoirea din colț este un manșon filetat, corpul căruia este îndoit la un anumit unghi. Cu toate acestea, există îmbinări similare pentru o îmbinare sudată, în acest caz, diametrul lor interior și exterior este egal cu diametrul interior și exterior al conductei.

În conductele din plastic, în funcție de tipul lor, racordul este sudat și în formă de soclu.

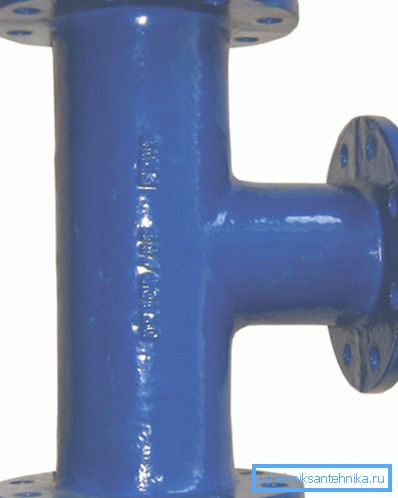

Tees

Acest tip de montaj este instalat în locuri unde este necesar să se ramifica conducta.

În funcție de raportul dintre gâtul teiului și corpul teiului, ele se disting prin:

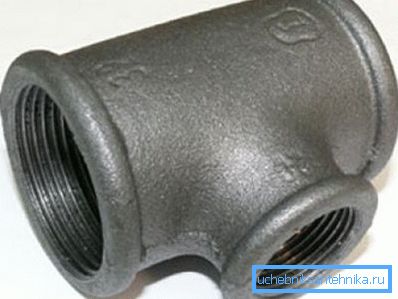

• Tranzițional - au un diametru diferit al gâtului și al deschiderilor de trecere ale corpului. Ele sunt utilizate în zone în care conducta de ramificație este diferită în diametru față de cea centrală.
• Tijă egală - au același diametru al gâtului și al găurilor intermediare ale carcasei.

Trebuie remarcat faptul că teurile sunt legate de acele părți ale conductei care sunt supuse unor sarcini și presiuni dinamice mari. Prin urmare, acestea sunt supuse unor cerințe ridicate privind fiabilitatea și durabilitatea.

În funcție de domeniu, teii sunt împărțiți în:

• Produsele pentru muncă în medii agresive și agresive cu grad scăzut de agresivitate sunt fabricate din oțel carbon - 10, 20, StZ.
• Produsele pentru lucru în medii extrem de agresive sunt realizate din oțeluri aliate și din oțeluri aliate de gradul 5X5M, 15XM1, 12X18H10T etc. Desigur, prețul acestor piese este mai mare.

Producătorii folosesc diferite metode pentru fabricarea teilor:

• Metoda de turnare a metalelor;
• Prin tăierea pieselor de gaz și sudarea lor ulterioară;
• Prin ștanțarea forjate dintr-o singură bucată și apoi prin găuri;
• Prin ștanțarea foii de oțel și sudarea ulterioară.

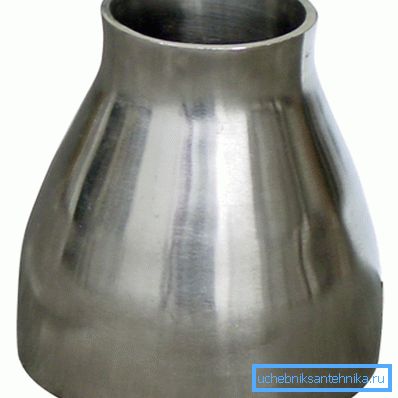

tranziții

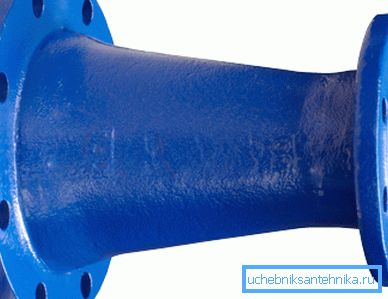

Tranzițiile sunt numite părți care vă permit să modificați fără probleme diametrul conductei.

Până în prezent, există multe opțiuni diferite pentru adaptoare, care sunt împărțite în principal în:

• matriþate;
• Sudate.

Caracteristica principală a adaptoarelor este diametrul de intrare și ieșire, precum și lungimea de tranziție. În plus, produsele pot diferi în materialul de la care sunt fabricate.

Poate cele mai utilizate tranziții din oțel inoxidabil, care sunt utilizate în următoarele domenii:

• Chimic - datorită rezistenței la mediul agresiv;
• Alimente - din cauza prieteniei cu mediul;
• Energie - ca rezultat al rezistenței și durabilității.

Nevoia de tranziție poate fi cauzată de o varietate de motive. De exemplu, reducerea diametrului va crește presiunea în țevi și, în consecință, va mări presiunea. Extinderea permite atingerea efectului opus.

Astfel, tranzițiile sunt partea cea mai valoroasă pentru distribuția sarcinilor de presiune și planificare pe sistem. Ca și în cazul teilor, tranzițiile sunt supuse unor cerințe sporite în ceea ce privește fiabilitatea și durabilitatea.

În prezent, există mai multe modalități de fabricare a acestor părți:

• Forjarea în formă de inel sau ștanțarea forjelor conice cu prelucrarea lor mecanică ulterioară;
• Rulare de la semifabricate și sudare ulterioară;
• Ștanțarea de la foile de tablă și sudarea ulterioară;
• Ștanțarea din semifabricate tubulare prin presare sau distribuire.

Prin intermediul instalării, tranzițiile pot fi atât pliabile, cât și sudate.

Fiți atenți! Racordurile sudate în conformitate cu GOST 16037-80 sunt permise numai în cazul în care fitingurile sunt fabricate din aceeași calitate a oțelului ca și țevile.

flanșe

Flanșele sunt părți sub formă de disc (uneori sub formă de cadru pătrat), concepute pentru a conecta țevi de același diametru cu șuruburi. Această conexiune este utilizată în principal la punctele de racordare a conductelor la echipamente care au contra-flanșe, precum și la secțiunile conductelor care necesită înlocuirea periodică și dezasamblarea în timpul funcționării.

Aceste părți diferă în modul în care sunt conectate la țevi.

Acestea sunt:

• sudate;
• Cu filet.

Conectori sudați în conformitate cu GOST 12815-80 sunt împărțiți în:

• Plat sudate (sudate în două cusături);
• Loose pe inelul de sudură;
• Capete sudate.

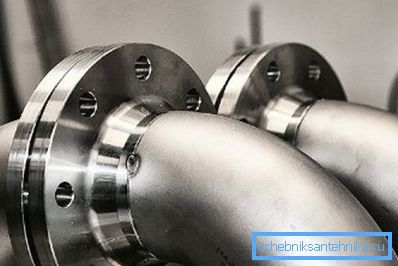

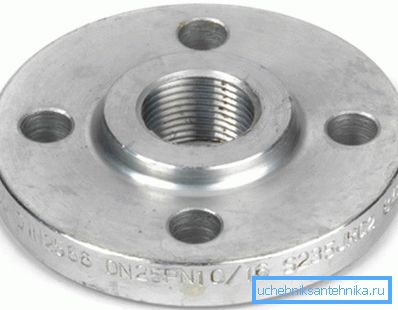

Pentru conectarea țevilor din oțel aliat, utilizați flanșe libere care se sprijină pe capătul flanșei tubului. Conectarea firului, de regulă, este folosită pentru conducte de înaltă presiune.

Dimensiunile flanșelor sunt standardizate, ceea ce asigură interschimbabilitatea lor în conducte.

Aceasta se aplică:

• Diametrul exterior al piesei;
• Diametrul cercului cu bolț;
• Diametrul și numărul găurilor de șuruburi.

Pentru etanșeitatea îmbinărilor cu flanșă se utilizează o garnitură specială între ele, a cărei formă depinde de proprietățile lichidului sau gazului transportat și de presiunea din sistem.

Conform GOST 12815-80, există opt tipuri de flanșe de etanșare:

1. Cu o margine;
2. Cu fila de conectare;
3. Cu un gol;
4. Cu canelură;
5. Cu ghimpe
6. Sub garnitura ovală;
7. O canelură pentru garnituri fluoroplastice;
8. Sub garnitura obiectivului.

Trebuie remarcat faptul că etanșeitatea conexiunii depinde în mare măsură de calitatea garniturilor.

Prin urmare, ele sunt supuse următoarelor cerințe:

• elasticitate;
• rezistență;
• rezistență;
• Rezistență termică;
• Rezistența chimică

Fiți atenți! Instrucțiunile de utilizare a racordurilor cu filet și flanșă nu permit folosirea acestora pentru conducte amplasate în locuri dificil de accesat pentru inspecție.

ambreiaje

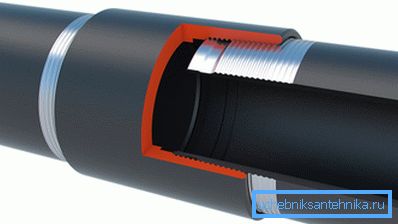

Cuplajul este o parte a cărei diametru interior este egal cu diametrul exterior al țevilor care sunt îmbinate. Aceste conexiuni pot fi utilizate pentru instalarea conductelor pliabile și monolitice. În primul caz, utilizați cuplaje filetate, iar în cel de-al doilea adeziv sau sub conexiunea sudată.

Trebuie să spun că, în orice caz, cuplarea asigură o legătură strânsă. Materialul conductei poate fi orice, cel mai important fiind faptul că coincide cu materialul cuplajului.

De fapt, cuplajul este o alternativă la conexiunea la flanșă. De exemplu, în conductele de oțel, aceasta, ca și flanșele, permite demontarea și înlocuirea secțiunilor individuale ale sistemului. Deoarece conductele metalice nu sunt prea durabile, această posibilitate este foarte populară.

Trebuie remarcat faptul că există un alt tip de cuplaje - în formă de clopot, care se utilizează în conductele fără presiune, de exemplu, în sistemele de canalizare. Conectarea este apoi realizată folosind garnituri de cauciuc.

concluzie

După cum am aflat, chiar și aceleași accesorii pentru conducte sunt de mai multe tipuri. Prin urmare, alegerea lor trebuie abordată foarte atent. Componentele de înaltă calitate și selectate corespunzător vor spori durata de viață a conductei.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
