Conducte pentru țevi: materiale, dimensiuni și metode de

Subiectul acestui articol este tipul de țevi și conexiuni pentru instalații sanitare. Trebuie să ne dăm seama care tuburi de conducte din metal și plastic sunt utilizate în prezent, modul în care sunt conectate între ele și instalațiile sanitare. În plus, vom afla care diametre sunt tipice pentru anumite comunicații.

Materiale și domeniu de aplicare

În primul rând, aflați ce conducte pentru instalații sanitare pot fi utilizate și în ce scopuri.

Conducte de apă sub presiune și sisteme de încălzire

• Oțelul negru nu mai pierde teren în sistemele de încălzire centrală. Puterea sa este un plus clar; rezistența limitată la coroziune este compensată de absența aerului în sistemul pe tot parcursul anului.

Fiți atenți! Din păcate, faptul că conductele de încălzire nu ar trebui să fie aruncate înapoi în vară - doar în teorie. În practică, timpul cald al anilor - este timpul să se repare, iar scurgerile inevitabile dintre secțiunile radiatoarelor din fontă uneori forțează sistemul să se scurgă.

• Galvanizarea este lipsită de dezavantajul principal al oțelului negru. Cu toate acestea, există o nuanță aici: stratul de zinc este rupt pe suduri. Încălzirea rezistentă la coroziune sau alimentarea cu apă va fi numai dacă este complet asamblată pe fire.
• Oțelul inoxidabil ondulat are cea mai mare rezistență la tracțiune, este rezistent la coroziune, mediu agresiv și este lipsit de dezavantajul principal al soluțiilor anterioare - complexitatea instalării prin tăierea filetului sau sudarea. Țețele flexibile ondulate se îndoaie cu o rază egală cu diametrul lor. Singurul dezavantaj este prețul relativ ridicat (pentru 15 mm - de la 170 ruble pe metru).

• Metal-plastic utilizat în sistemele de încălzire prin pardoseală, încălzire autonomă și alimentare cu apă (caldă și rece). În DH poate fi de asemenea folosit; Cu toate acestea, acest material a fost grav afectat de reputația fitingurilor de compresie pentru conducte, care, cu anumite erori de instalare, încep să curgă prin mai multe cicluri de încălzire și răcire. Țeava este formată din două straturi de polietilenă reticulată cu un tub de aluminiu între ele.

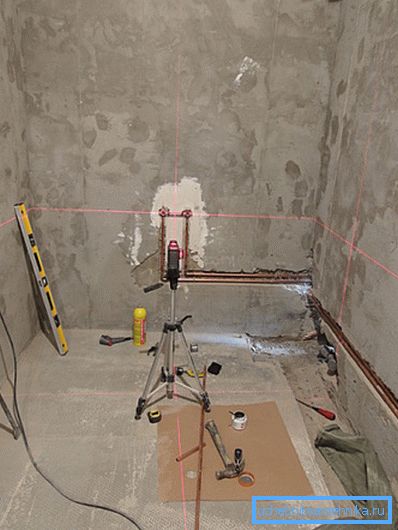

• Conducta de țevi din cupru poate fi utilizată în toate tipurile de sisteme de încălzire și alimentare cu apă. Aceasta nu este o soluție ieftină, dar extrem de durabilă.

• Polipropilena, dimpotrivă, este atractivă pentru costul său scăzut.. Sistemele de apă din polipropilenă sunt de cel puțin o jumătate de secol și nu suferă de supraaglomerarea sedimentelor minerale; Eroziunea suprafeței interioare prin plasarea din material plastic suspendat nu este, de asemenea, teribilă.

Important: în sistemele de alimentare cu apă caldă și încălzire, se utilizează polipropilenă armată cu folie de aluminiu sau fibră de sticlă tăiată (fibră). Armarea crește rezistența la tracțiune și reduce în mod semnificativ alungirea conductei de polimer în timpul încălzirii.

• Polietilena este utilizată numai și exclusiv pentru apă rece.. Temperatura de lucru a acestui material plastic este limitată la 40 de grade.
• Cu toate acestea, polietilena încrucișată este în mod fundamental diferită de ea prin rezistența crescută și rezistența la căldură.. Legăturile dintre moleculele de polimeri își modifică caracteristicile fizice, permițându-le să fie utilizate în orice sistem de încălzire și circuite de apă caldă. Flexibilitatea tuburilor le face foarte populare în cazul cablării colectoare.

canalizare

Lista materialelor utilizate pentru sistemele de canalizare este considerabil mai mică.

• Fonta a pierdut deja popularitatea sa. Motivele - costul ridicat, masa mare și instalarea extrem de durabilă, cu mufe de relief. Singurul argument în favoarea fontei este calitățile sale acustice: pereții masivi absoarbe orice zgomot, ceea ce este foarte util în cazul unui răscroială într-un bloc de apartamente.

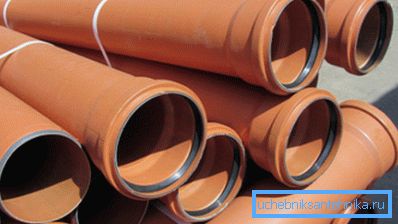

• Plumb conducte din PVC, dimpotrivă, la vârful de popularitate. Greutatea redusa, instalarea simpla si usurinta de taiere permita presarea solutiilor concurente pe piata curenta.
• Polipropilena este utilizată aici. Este chiar mai ușoară decât clorura de polivinil, are duritate mai mare și, cel mai important, rezistență la căldură. Temperatura de funcționare a apei uzate din polipropilenă este de până la 90 de grade față de 60 pentru PVC.

• Polietilena este folosită mult mai puțin frecvent - tocmai datorită temperaturii scăzute de funcționare. Avantajul său este lipsa de zgomot: pereții groși și extrem de elastici pot stinge sunetele ușor mai slabe decât fonta.

montare

Cum face instalarea tuburilor sanitare în fiecare dintre cazurile enumerate?

Instalatii sanitare, incalzire

canalizare

terminologie

Este posibil ca anumiți termeni să fie neobișnuit pentru cititori departe de instalații sanitare și, prin urmare, trebuie să fie comentați.

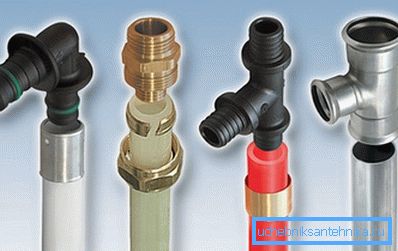

• Fitingul de compresie fie presează țeavă cu o garnitură din cauciuc sau silicon atunci când strânge o piuliță de cap cu o secțiune transversală conică internă, fie presează tubul însuși la duza folosind un inel spiralat (în cazul cuprului moale și al plasticului metalic).
• Aparatul de presare fixează fiabil o țeavă din plastic metalic pe fiting cu o pereche de inele de cauciuc atunci când se lipeste căptușeala din oțel inoxidabil cu cleme speciale.

• Butonul de împingere (din împingerea în limba engleză) este fixat când este apăsat. Rezistența este prevăzută și cu inele de cauciuc, în timp ce fixatorul este un inel de primăvară din oțel inoxidabil, cu picioare orientate spre interior.

La sudarea polipropilenei, un fier de lipit la temperatură joasă topeste suprafața interioară a fitingului de cuplare și suprafața exterioară a țevii; atunci piesele sunt combinate și după răcire ele devin una.

Sudarea cap la cap a conductelor de polietilenă pare similară.

• Fitingul de electrofuzie conține o bobină de încălzire. Prin alimentarea sa, îl puteți forța să încălzească polietilena până la punctul de topire și să obțină o sudură sigură a pieselor.

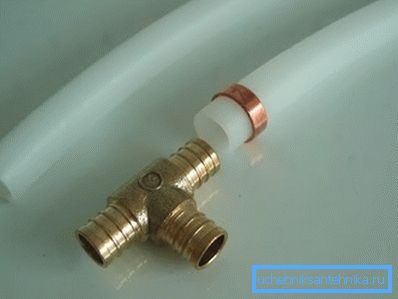

• Polietilenă reticulată are o memorie mecanică și, după întinderea capătului țevii cu o unealtă specială, se întoarce rapid la diametrul inițial, comprimând piesa introdusă în ea. Un manșon purtat peste partea superioară asigură o fixare suplimentară.
• Conexiunile filetate ale conductelor de oțel sunt realizate din fitinguri din fontă și din alamă; firele sunt sigilate cu in (adesea cu vopsea) sau cu materiale polimerice.

Important: se referă la firele pe care diferitele ambarcațiuni sanitare sunt asamblate, de obicei, din țevi de instalare - lămpi de masă, lămpi de podea, mese etc. După pictura, aceste modele amuzante arata destul de prezentabile.

dimensiuni

Să menționăm câteva fapte interesante, într-un fel sau altul, referitoare la diametrele conductelor în diverse scopuri.

• Atât agenții de vânzări, cât și scriitorii tehnici indică adesea dimensiunile de țevi în caneluri. Este într-un fel un tribut adus tradiției: este în centimetri înălțime care măsoară diametrele firelor de țeavă. Instrucțiunile pentru conversia la sistemul de măsurare la care suntem obișnuiți sunt simple: înmulțiți dimensiunea cu 25,4 - și vom obține dimensiunea în milimetri.

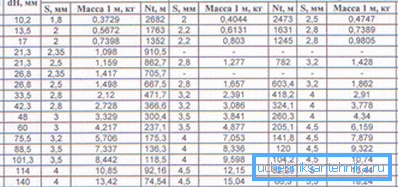

• Confuzia nu se termină acolo. Pentru țevile din oțel, parametrul principal nu este diametrul exterior sau interior, ci pasajul condițional (DU). De regulă, este aproape de diametrul interior, dar nu este egal cu acesta și indică numai posibilitatea utilizării dimensiunii potrivite a firelor de țeavă pentru a conecta elementele acestei conducte.

• Dimensiunile țevilor de plastic din orice tip sunt indicate în sistemul metric. De regulă, acestea sunt indicate de diametrul exterior; pentru a calcula secțiunea transversală internă, trebuie să cunoașteți grosimea peretelui.

Ce mărimi sunt relevante pentru sistemele de încălzire și alimentare cu apă?

• Rezervoarele de apă rece și de apă caldă au un diametru de 15-20 mm.
• Conduce la radiator - 20 - 25 mm.
• Apărătoarele de apă și încălzire - 25 - 32 mm.
• 40 - 65 mm - diametrul îmbutelierii încălzirii și a apei.
• O conductă sanitară de 75 mm și mai mare este utilizată pentru instalarea ansamblurilor de ascensoare și a contoarelor de apă care asigură încălzirea, alimentarea cu apă caldă și alimentarea cu apă rece a clădirilor cu apartamente.

Dimensiunile țevilor sanitare - PVC, polipropilenă, polietilenă și fontă - pentru canalizare sunt selectate ținând seama de posibilitatea descărcării salva.

• Conducta de țevi de 50 mm este utilizată pentru conectarea tuturor aparatelor, cu excepția toaletei.

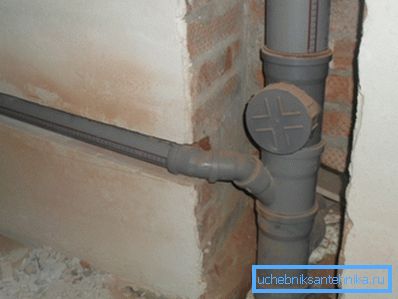

• 110 mm - o secțiune tipică a scurgerii din toaletă și canal de canalizare.

• 150 și mai sus - dimensiunile de eliberare pe un puț și locurile de canalizare între puțuri.

concluzie

Sperăm că revizuirea noastră oarecum superficială a soluțiilor existente va fi utilă cititorului. Ca întotdeauna, videoclipul din acest articol conține informații tematice suplimentare. Mult noroc!
