Conducte pentru țevi: tipuri și dispozitive

Acest articol este o scurtă trecere în revistă a principalelor tipuri de fitinguri de apă de pe piață. Trebuie să ne cunoaștem aspectul și dispozitivul. În plus, vom aborda principiile de bază ale montajului instalațiilor de fitinguri în fiecare caz specific.

Deci du-te ...

Fitinguri dintr-o singură bucată

Toate tipurile de îmbinări sudate și lipite intră în această categorie.

cupru

Conductele de cupru și fitingurile pentru sistemele de încălzire și alimentare cu apă sunt montate prin lipire.

Cum arată acest proces?

• Țeava și fitingul sunt încălzite cu un arzător de gaze și sunt curățate din folie de oxid cu ajutorul fluxului.
• Apoi, în torța arzătorului, o bară de lipire este adusă în soclu. Datorită efectului capilar, topitura umple toată cavitatea. După răcire, conexiunea rămâne strânsă.

Rețineți: instalațiile de cupru pot fi asamblate pe fitinguri pliabile, ale căror construcții le vom lua în considerare ulterior.

polipropilenă

Fitingurile pentru țevi de propilenă sunt montate prin sudare la temperaturi joase folosind un fier de lipit, încălzit la o temperatură de 240-250 ° C.

1. Capătul țevii este introdus în mufa fierului de lipit. În același timp, piesa de montaj este pusă pe a doua parte a elementului de încălzire cu diametrul corespunzător.
2. După ce suprafețele sunt topite, ele sunt combinate cu o mișcare înainte. Rotația și orice deplasare după introducerea țevii, sub o interdicție strictă: ele înrăutățesc dramatic calitatea lipirii.

Cât timp conductele și fitingurile pentru țevile PP trebuie să se încălzească și să se răcească depind de diametrul lor.

Nuance: țevi armate cu aluminiu înainte de sudură sunt curățate de stratul de armare la locul viitoarei racorduri.

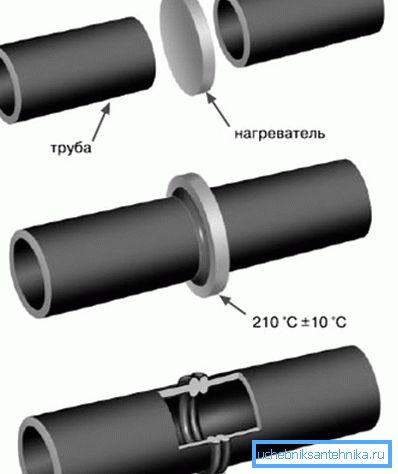

polietilenă

Țevi și fitinguri pentru sudură din polietilenă sunt de asemenea conectate cu ajutorul unui fier de lipit cu temperatură joasă; totuși, articulația nu este înclinată, ci încastrată.

1. Capetele părților conectate sunt presate pe suprafața elementului de încălzire.
2. După ce se topește, se unesc unul cu celălalt și se ține câteva secunde, cu o mică presiune.

Dispozitivele mecanice și hidraulice pentru centrifugare și strângere sunt utilizate pentru conducte și conducte de presiune cu diametru mare: forța poate ajunge la sute de kilograme.

Metal plastic

Așa-numitele fitinguri de presare pentru metal-plastic sunt montate fără posibilitatea dezasamblării ulterioare. Capătul țevii este pus pe fiting, prevăzut cu o pereche de garnituri de cauciuc inelar, după care este presat cu un manșon din oțel inoxidabil cu clește special.

Acest tip de conexiune este considerat cel mai fiabil și, în opinia majorității instalatorilor, se compară favorabil cu compresia prin faptul că nu se scurge pe apă caldă și încălzire.

Când se instalează, merită luate în considerare câteva subtilități:

1. Țeava trebuie să fie perfect rotundă.. Ovalitatea va conduce la faptul că o puneți pe piesa de montaj, glisați inelele O.
2. În plus, înainte de asamblare, este imperativ să scoateți șanțul interior. Motivul este același.

Dispozitive fitinguri

oțel

Cu câteva decenii în urmă, cele mai des întâlnite erau fitinguri din fontă și din alamă; acum ele, împreună cu țevi de oțel, sunt înlocuite treptat cu materiale sintetice. Pentru etanșarea racordurilor filetate se utilizează inul (adesea cu impregnarea vopselei sau a materialului de etanșare) și fibra sintetică (Tangit Unilok și analogii săi).

Cu toate acestea, fitingurile filetate pentru țevile de gaz sunt montate folosind o bandă FUM, care asigură o etanșare excelentă la presiuni reduse.

În plus față de oțelul filetat, îmbinările cu filet pot fi utilizate pentru oțel: o piuliță de capăt cu ajutorul unui inel de oprire eliberează o garnitură de cauciuc sau silicon. Principala cerință atunci când se utilizează accesorii potrivite este o suprafață netedă a țevii și o lipsă totală de ovalitate.

cupru

Componentele de compresie pentru cupru se compară în mod favorabil cu cele lipite prin instalare simplă utilizând instrumentele de lucru.

Numai o pereche de chei sau chei sunt necesare pentru asamblare. Atunci când se strânge piulița de rupere, țeavă este îndoit cu un inel despărțit; etanșeitatea este asigurată de plasticitatea metalului. Pentru conductele recoacere, designul oferă un dorn, care nu le permite să se scindeze atunci când sunt îndoite.

Metal plastic

comprimare

Etanșarea, ca și în cazul montajului prin presare, este prevăzută cu o pereche de inele O. Doar mecanismul de sertizare este diferit: la fel ca în cazul cuprului, acesta este prevăzut cu un inel despărțitor, care este comprimat atunci când piulița capului este strânsă.

După cum sa menționat deja, schema de comprimare este considerată nesigură: la apă caldă și încălzire, după un anumit număr de cicluri de încălzire și de răcire, scurgerea conexiunii. Potrivit autorului, notorietatea este absolut nemeritate: un motiv tipic pentru scurgeri este erorile grosiere în timpul asamblării.

Vedeți, fitingurile de presare necesită utilizarea unor clești speciali; prețul instrumentului - cel puțin 8-12 mii de ruble - îl face irațional să îl achiziționați pentru o reparație unică.

De aici, două consecințe practice:

1. Instalarea de metal-plastic cu compuși de acest tip se realizează de către profesioniști;
2. Ele nu economisesc alte instrumente și operațiuni tehnologice, în special în ceea ce privește etalonarea și șanfrenarea.

Componentele de compresie sunt adesea conectate cu un capăt oval tăiat cu un ferăstrău. În acest caz, inelele de sigilii au tras fără milă din caneluri și s-au mutat mai adânc în corp. Rezistența asigură numai polietilenă, care, atunci când este încălzită, devine foarte plastică.

împinge

Acest design diferă numai în mecanismul de fixare al țevii: este prins de un inel de primăvară cu picioarele orientate spre interior. Strălucire și aici este asigurată de o pereche de inele de cauciuc. Prin urmare, instrucțiunile evidente: atunci când asamblați conducta cu propriile mâini, în acest caz este necesară calibrarea și șanfrenarea.

polietilenă

Pe lângă sudură, îmbinările de compresie pot fi de asemenea utilizate în asamblarea conductelor de polietilenă. Pentru etanșeitate sunt inele de cauciuc responsabile deja cunoscute.

Oțel inoxidabil ondulat

Concepția conexiunii este aproape identică cu cea anterioară: țevul este îndoit cu o garnitură de silicon atunci când se strânge piulița de legătură.

Polietilena încrucișată

Fitingul este o garnitură comună de hering. Rezistența este asigurată de memoria mecanică a polietilenei reticulate: întinsă de un prelungitor, se întoarce la dimensiunea anterioară în câteva minute.

concluzie

Sperăm că descrierea modelelor prezentate va ajuta cititorul să aleagă materiale pentru reparații sau construcții viitoare (a se vedea și articolul Postarea în țevi: tehnologie de instalare pentru o siguranță maximă).

Ca întotdeauna, videoclipul din acest articol conține informații tematice suplimentare. Mult noroc!
