Conducte ppu: ceea ce trebuie să știți despre izolarea

Una dintre materialele utilizate pentru a reduce pierderile de căldură pe secțiunile principale ale sistemelor de încălzire și alimentare cu apă caldă sunt conductele PPU. Ele sunt produse în funcție de diferite tehnologii, dar indiferent de metoda de producție, comunicațiile asigură o izolare eficientă.

Coperți poliuretanice

Producția de materii prime

Țeava de oțel în PPU - teaca este adesea numită "țeavă în țeavă". Acest nume este pe deplin justificat deoarece un circuit de protecție complet închis este format în jurul părții principale în timpul montării, ceea ce repetă geometria conductei în sine. În același timp, proprietățile izolatoare ale spumei poliuretanice asigură o reducere semnificativă a pierderilor de căldură în mediul înconjurător.

Fabricarea poliuretanului spumos se poate realiza în două moduri:

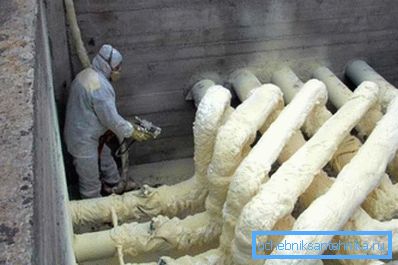

• pulverizare. Această tehnică este utilizată pentru a procesa comunicațiile existente. Sinteza materialului se efectuează direct pe obiect, iar aplicarea se face cu ajutorul dozatoarelor pneumatice.

• umple. La fel se fac și semifabricatele pentru panouri și carcase de izolație, care pot fi apoi utilizate în instalarea circuitelor de protecție și în fabricarea produselor tubulare. Masa poliuretanică topită intră în cameră, unde se amestecă cu agentul de spumare și apoi se umple cu forme speciale.

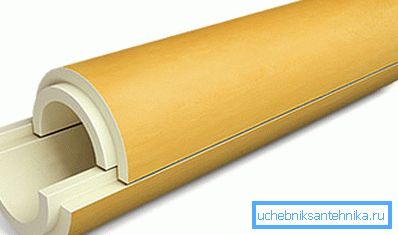

Fiți atenți! Puteți instala cu ușurință carcasele poroase cu o fantă laterală longitudinală, ceea ce va facilita foarte mult sarcina de a pune sistemul dvs. de încălzire în casă în ordine.

Este cea de-a doua tehnologie utilizată atunci când țevile de coajă PPU sunt fabricate în fabrici în conformitate cu GOST 30732 2006. În următoarea secțiune vom descrie în detaliu principalele caracteristici ale acestor produse.

Elemente de construcție

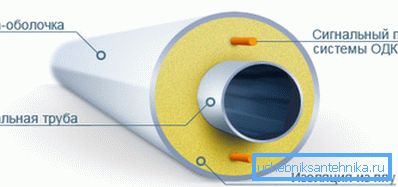

Proiectarea conductei în PUF include următoarele elemente:

• Canal de lucru. Ca linie principală de transport, pot fi utilizate produse din oțel de sutură și tip fără sudură, precum și modele de polipropilenă. De regulă, sunt selectate astfel de materiale care sunt capabile să reziste la presiuni de până la 1,6 MPa și să încălzească până la 140 ⁰S.

Fiți atenți! GOST permite o creștere pe termen scurt a temperaturii la 150 ⁰C cu răcire ulterioară obligatorie.

• Circuit termic din poliuretan cu pulverizare sau umplere. Cu cât sunt mai mari cerințele pentru caracteristicile de izolare termică ale circuitului, cu atât este mai mare puterea acestuia, însă prețul produsului crește proporțional cu creșterea grosimii acestui strat.
• Teacă de protecție, care este o componentă esențială pentru stabilirea canalelor de comunicații în pământ sau la amplasarea lor în aer liber.
• Sistem UEC pentru țevi PPU (telecomandă operațională). Cel mai adesea este o pereche de fire de cupru plasate în grosimea stratului poliuretanic. Acesta este utilizat pentru a determina starea țevii ca întreg și în secțiunile sale individuale, precum și pentru a găsi segmente de urgență cât mai repede posibil.

Soiuri principale

În funcție de designul containerului și de materialele utilizate pentru fabricarea acestuia, se disting aceste tipuri de produse:

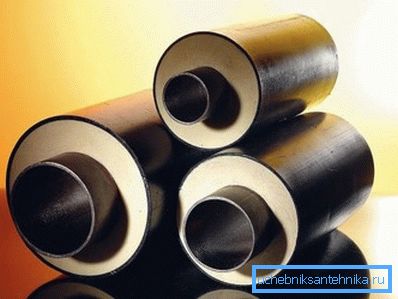

• Pipe PE PP - model izolat de polietilena densa. Utilizat pentru montarea subterană a comunicațiilor. Teaca polimerică protejează poliuretanul de compresia excesivă, precum și de efectele soluțiilor agresive de sol. Pentru etanșarea îmbinărilor cu manșoane speciale de contracție.

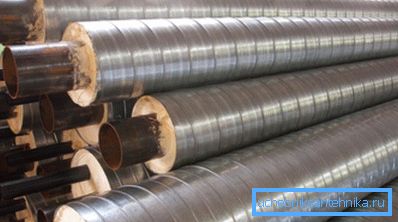

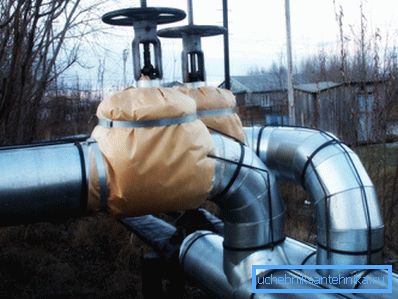

• Țeavă PPU OT - o versiune într-o carcasă din oțel zincat. Domeniul principal de aplicare este stabilirea comunicațiilor funciare. Pentru fabricarea carcasei se folosește o foaie subțire galvanizată, a cărei grosime poate fi reglată în funcție de condițiile de utilizare. Marginile foilor adiacente sunt în mod obligatoriu laminate și, dacă este necesar, și etanșate cu un material de etanșare pentru îmbinările țevilor.

Fiți atenți! Cea mai populară este o cochilie înfășurată în spirală, dar în unele cazuri se folosesc inele de cochilie.

Parametrii de performanță

Pentru produsele descrise caracteristicile sunt performanțe foarte ridicate.

Caracteristicile tehnice ale țevilor PPU depășesc în mod semnificativ cifrele similare pentru modelele cu alte materiale termoizolante:

• Presiune de lucru -1,6 MPa.
• Presiunea maximă este de 2,2 MPa.
• Temperatura de funcționare -130⁰S.
• Temperatura maximă - 150⁰S.
• Adâncimea de așezare în sol (pentru modelele cu manta PE) este de 0,6 m de-a lungul marginii superioare.
• Scăderea pierderilor de căldură (comparativ cu o acoperire din vată minerală de grosime similară) este de 8 până la 10 ori.
• Termenul de funcționare este de 30 de ani și mai mult.

Avantaje pentru conductele izolatoare

Scurt rezumând toate cele de mai sus, vom încerca să analizăm principalele avantaje ale acestor produse atunci când le folosim pentru a stabili comunicații:

• Performanță termică ridicată. Creșterea grosimii circuitului de protecție minimizează pierderea de căldură, ceea ce are un efect pozitiv atât asupra calității alimentării cu apă caldă, cât și asupra confortului în casele furnizate de funcționarea sistemului de încălzire. (A se vedea și articolul Sistemul de încălzire cu o singură țeavă: caracteristici.)

Fiți atenți! Instrucțiunea recomandă utilizarea spumei poliuretanice pentru finisarea liniilor care leagă cazanele de la distanță cu consumatorii.

• Fiabilitate și durabilitate. Materialul însuși își păstrează proprietățile timp de cel puțin 30 de ani, în timp ce nu este afectat de substanțe chimice sau schimbări bruște de temperatură.
• Măștile de protecție din polietilenă sau din oțel galvanizat "prelungesc durata de viață" a izolației: atât cu o aranjare subterană, cât și una ascunsă, bucla interioară rămâne intactă.

• Un avantaj suplimentar îl reprezintă capacitatea de instalare a unui sistem de control la distanță: cu ajutorul conductorilor indicatori, puteți găsi rapid o secțiune deteriorată a centralei de încălzire.
• Instalare relativ ușoară. Sistemul "țeavă în țeavă" vă permite să colectați comunicații din elemente prefabricate, pierzând timp și efort numai pe rosturile de etanșare.
• Costuri reduse de reparare și întreținere. Posibilitatea de pulverizare a poliuretanului vă permite să restaurați rapid contururile izolatoare ale oricărei conducte.

concluzie

Conductele PPU se disting prin caracteristici tehnologice bune și ușurința de operare. Utilizarea lor vă permite să economisiți în mod semnificativ la achiziționarea de combustibil pentru cazanele, în special în acele cazuri în care liniile trec prin secțiuni deschise. În detaliu, acest material este prezentat în videoclipul din acest articol.
