Conectarea cazanului pe gaz la coș

Hornul din compoziția sistemului de încălzire cu gaz este utilizat, după cum se știe, pentru îndepărtarea produselor de ardere de la cazan și este un arbore special cu o țeavă montată în interiorul acestuia. În acest articol vom discuta cum să conectăm cazanul pe gaz la coș.

La proiectarea canalului de evacuare în sine, precum și la ordinea conectării sale la echipamentul de gaz, sunt prezentate un număr de cerințe, care sunt după cum urmează:

• compartimentele verticale de coș de fum ar trebui instalate fără pantă;
• nu ar trebui să existe restricții sau extinderi în interiorul canalului de fum;
• pentru fabricarea sa, ar trebui folosite materiale speciale rezistente la căldură, prevenind formarea de fisuri și deteriorări mecanice pe pereții structurii;
• în proiectarea coșului de fum nu pot fi mai mult de 3 coturi ale canalului de descărcare;
• la racordarea la cazanul de gaz, trebuie folosite sigilante speciale, proiectate pentru a funcționa la temperaturi ridicate;
• Parametrii canalului de evacuare (înălțimea țevii și diametrul acesteia) trebuie să corespundă caracteristicilor cazanului de lucru, care este o condiție prealabilă pentru obținerea împingerii necesare.

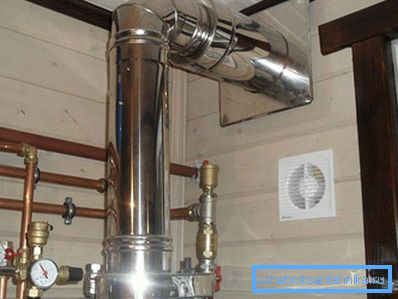

Dispozitiv de canal de ieșire

Conectarea corectă a unui cazan pe gaz este posibilă numai după o familiarizare preliminară cu proiectarea canalelor tipice pentru evacuarea produselor de ardere. Pentru aranjarea unor astfel de canale, de regulă, se utilizează următorul set de piese prefabricate:

• adaptor special de proiectare, prin care cazanul este conectat la coș;
• trapa specială de inspecție montată în partea inferioară a țevii și destinată inspecției și curățării periodice a coșului de fum;
• paranteze pentru fixarea structurii în mine sau pe pereți.

În plus, pentru organizarea lucrărilor de instalare veți avea nevoie de astfel de conducte prefabricate și elemente de fixare, cum ar fi coturi, cleme și teuri.

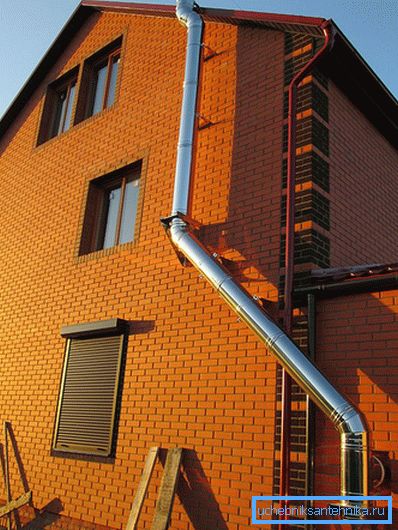

Tipuri de hornuri și cerințe pentru instalarea lor

Orificiul de evacuare a gazelor de ardere conectat la cazanul pe gaz poate fi așezat atât în ​​clădirea rezidențială, cât și în funcție de structurile sale exterioare, ceea ce face posibilă clasificarea tuturor structurilor cunoscute din această clasă ca fiind interne și externe.

Pentru fiecare dintre aceste tipuri, au fost elaborate specificații standard, care trebuie urmate chiar și în cazul executării necorespunzătoare a coșului dvs. Principalele cerințe ale acestor standarde sunt următoarele:

1. Cu orice schemă de conectare a coșului de fum, secțiunile sale orizontale sunt așezate cu o mică tendință spre cazan (cel puțin 3 grade pe metru liniar).
2. Conectarea la acest cazan cu alte dispozitive de încălzire prin combinarea mai multor țevi este inacceptabilă. Acest lucru poate duce la supraîncărcarea canalului și la pătrunderea produselor de ardere în camera încălzită.
3. Este recomandabil să continuați lucrările de instalare numai după un studiu aprofundat al tuturor întrebărilor referitoare la conformitatea parametrilor coșului de fum cu caracteristicile unui cazan pe gaz.

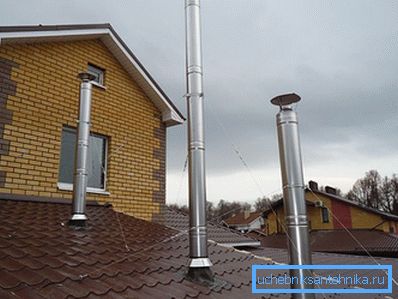

4. La efectuarea calculelor, trebuie să se procedeze din faptul că înălțimea standard a coșului de fum, de regulă, nu depășește 5 m. În cazul unei structuri plate de acoperire, partea superioară a canalului de descărcare trebuie să se ridice la cel puțin 1,5 metri deasupra acoperișului.
5. Înălțimea canalului exterior, la o anumită distanță de acoperiș, este determinată, de regulă, de nivelul coamei sale. În același timp, conducta de coș, care se ridică deasupra coamei cu mai mult de 2 m, trebuie fixată suplimentar cu ajutorul extensiilor cablurilor.

Ordinea de aranjare a structurilor interne și externe are mici diferențe, care vor fi discutate mai detaliat în secțiunile următoare (de exemplu, coș de fum din oțel).

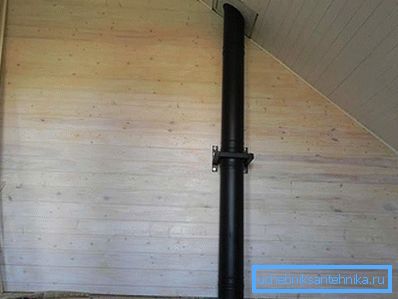

Instalarea canalului de descărcare internă

Instalarea coșului intern începe cu marcarea traseului de așezare, în timpul căruia sunt evidențiate locurile de trecere a canalului de fum în acoperiș și plafoanele existente. Apoi, pregătit prin găuri pentru a pune canalul, dimensiunile căruia trebuie să corespundă dimensiunilor țevii de admisie.

Numai după aceea este permisă instalarea întregului sistem de deviere, a cărui ordine poate fi reprezentată după cum urmează:

1. În primul rând, un adaptor de tranziție special este conectat la conducta de ramificație de la boiler, ceea ce asigură coordonarea dimensiunilor ieșirii cu coșul de fum.
2. După aceasta, puteți trece la asamblarea trapei de audit cu o tee. În același timp, brațele sunt montate pe pereții canalului de-a lungul întregii lungimi, fixând corpul de oțel al canalului în arborele coșului de fum.
3. Apoi, va fi posibilă continuarea construirii structurii de țeavă la dimensiunile cerute și, dacă există caneluri în canal, instalarea unor adaptoare speciale (coturi) în ea.
4. În tranzițiile prin suprapunere, trebuie montată o conductă specială, izolând coșul de la contactul direct cu structurile de susținere.
5. O placă de oțel zincat, cu o decupare pre-pregătită, este atașată la acoperișul coșului de fum pe acoperiș, pe un canal metalic și apoi fixată la baza acoperișului cu elemente de fixare speciale.

Rețineți că îmbinările legăturilor individuale ale canalului sunt întărite în mod obligatoriu cu cleme, care după instalare sunt strânse cu șuruburi speciale sau sârmă recotitată. În plus, atunci când instalați coșul, este obligatorie izolarea termică a secțiunilor garniturilor în care pereții săi intră în contact cu materiale ușor combustibile (pânza de azbest este cea mai potrivită pentru acest scop). Pentru a crește fiabilitatea izolației termice în locații deosebit de importante ale construcției, conducta de ramificație este în plus acoperită cu mastic refractar, după care se pune un încălzitor în jurul perimetrului deschiderii.

La finalizarea lucrărilor de instalare, întreaga structură este verificată pentru scurgeri, în timpul cărora se aplică spumele obișnuite la cusăturile structurii, iar apoi cazanul este pornit. În cazul formării bulelor de săpun în locuri controlate, etanșarea se repetă.

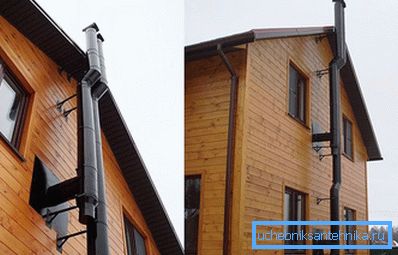

Coș de călcat extern

Înainte de așezarea canalului exterior, este mai întâi efectuată marcarea punctului de ieșire al coșului din clădirea rezidențială, după care este pregătit gaura corespunzătoare. Apoi, un element de alimentare special este conectat direct la duza cazanului însăși, capătul căruia este scos. (Sfaturi privind necesitatea unei etanșări atente a trecerii elementului de descărcare prin perete). După aceasta, va fi posibil să se fixeze un teu cu un dop de pe terminalul exterior, a cărui scoatere liberă va fi utilizată ca revizie.

Imediat după aceasta, va fi posibilă continuarea construirii canalului adăugând noi linkuri către el. Articulațiile formate sunt armate cu aceleași cleme, apoi strânse cu șuruburi sau sârme. Ca o coșă internă, structura exterioară este montată pe pereții clădirii cu brațe speciale montate la fiecare 2 metri.

De îndată ce se recrutează înălțimea necesară a coșului - la capătul conductei este instalat un vârf special în formă de con, după care se va putea începe izolarea întregii structuri, ceea ce va exclude înghețarea acesteia în sezonul de iarnă. Izolarea coșului de fum poate fi abandonată numai dacă se efectuează în conformitate cu o schemă specială, care implică utilizarea unor elemente izolate speciale care formează așa-numitul "canal de tip sandwich". La finalizarea lucrărilor de instalare, este necesară vopsirea structurii cu un strat rezistent la căldură care protejează suprafața de coroziune.

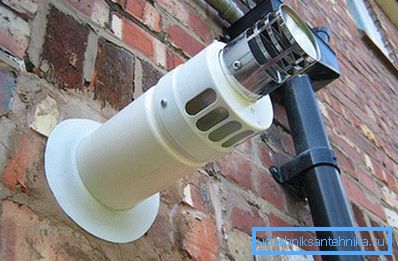

În concluzie, observăm că toate operațiunile de instalare descrise mai sus sunt caracteristice doar pentru cazanele de încălzire din versiunea de podea (cu excepția parapetului). Căile de canale pentru echipamentele de perete, de regulă, sunt realizate conform unei scheme cu două circuite.
