Conectarea țevilor din metal-plastic: 3 moduri de a crea un

În majoritatea cazurilor, diferite conducte de polimeri sunt utilizate pentru aranjarea sistemelor de alimentare cu apă și de încălzire. În funcție de tipul de material plastic, se utilizează fitinguri ale uneia sau ale altei construcții pentru conectarea acestora. Să trăim în mai multe detalii cu privire la modul de a face legătura dintre țevile din plastic și plastic cu propriile mâini.

Avantajele sistemelor sanitar-sanitare

Nu cu mult timp în urmă, toate sistemele sanitare erau realizate din țevi metalice.

Cu toate acestea, acum acest material este înlocuit cu metal-plastic, care are multe avantaje:

• instalare ușoară;
• rezistența la diferite substanțe chimice;
• protecția mediului a procesului de producție;
• capacitatea de a rezista unei presiuni interne ridicate;
• flexibilitate, astfel încât să poată fi utilizate mai puține îmbinări;
• fără coroziune și depuneri pe suprafața interioară a pieselor;
• durată de viață îndelungată;
• preț scăzut

Dar există unele dezavantaje:

• coeficient ridicat de expansiune de la căldură;
• materialul plastic este distrus de radiațiile ultraviolete.

Alegerea unei metode de andocare

Conectarea țevilor din metal-plastic, precum și alte tipuri de piese de polimer, se realizează cu ajutorul fitingurilor. Din ce fel de le-ați dobândit depinde de metoda de asamblare.

Luați în considerare fiecare dintre ele în detaliu.

Metoda 1. Compuși de comprimare

În acest caz, racordurile pentru țevi metalice sunt realizate cu ajutorul unor îmbinări de prindere din alamă. Altul lor nume este legătura de colț.

Avantajele acestui tip de andocare sunt că nu aveți nevoie să achiziționați alte unelte sau echipamente pentru a lucra. Două chei sunt suficiente pentru a strânge nucile crimpate.

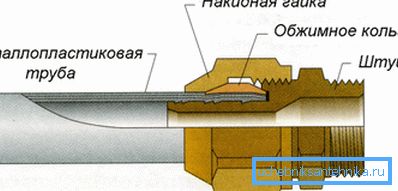

Fitingul constă din trei componente:

• montare;
• inel dublu;
• piuliță.

Fiți atenți! Conexiunile țevilor din metal-plastic utilizând fitinguri de compresie sunt pliante. Dacă este necesar, puteți dezasambla sistemul sanitar și montați-l din nou, făcând modificările sau completările necesare.

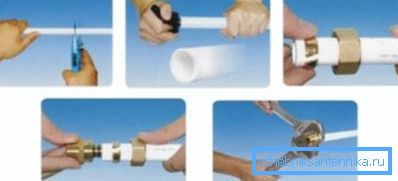

Instrucțiunile de instalare sunt extrem de simple:

1. O bucată din lungimea dorită este separată de partea metal-plastic. Blocul trebuie să fie drept la o distanță de cel puțin 10 centimetri de tăiere.
2. Tăierea se face cu foarfece speciale de compresie sau cu un ferăstrău pentru metal. În acest din urmă caz, marginea va trebui curățată de burturi. Amintiți-vă că tăierea trebuie efectuată strict la un unghi drept, altfel va fi dificil să se realizeze o fixare strânsă.
3. Apoi se pune o piuliță pe capăt (firul trebuie îndreptat spre partea de tăiere) și un inel de etanșare.
4. După aceasta, sfârșitul piesei este procesat de un instrument special de scanare:

• șanțul intern este îndepărtat de partea de calibrare (la o distanță de aproximativ 1 mm);
• de cealaltă parte a cursei se îndepărtează șanțul exterior.

1. Fitingul este introdus în piesa metal-plastic, apoi se pune o garnitură și piulița este înșurubată. În primul rând, lucrarea se face manual, apoi - cu o cheie. Nu aplicați o forță semnificativă pentru a fixa, altfel materialul poate fi deteriorat.

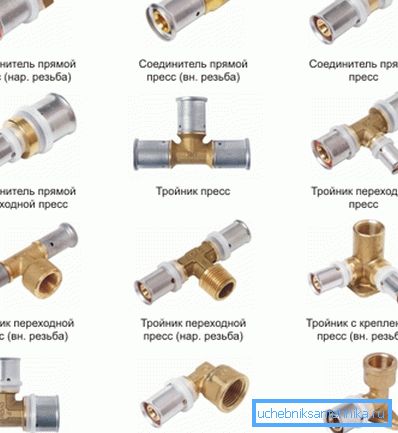

Metoda 2. Conectați prin intermediul unor fitinguri de presare

Această opțiune de andocare este utilizată pentru aranjarea sistemelor de alimentare cu apă și pentru încălzirea în pardoseală. Astfel de conectori pentru țevi din plastic-metal sunt utilizați în cazurile în care conducta este imatură într-un perete de beton sau se ascunde sub o șapă pe podea.

Îmbinarea se dovedește a fi mai sigură, însă instalarea însăși necesită anumite abilități de la comandant, precum și disponibilitatea unui instrument special - clești de presă.

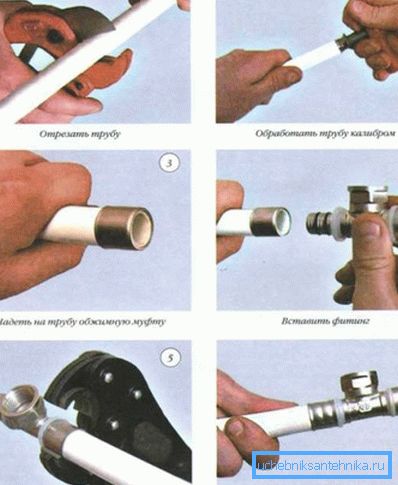

Lucrarea se desfășoară în următoarea ordine:

1. Capătul de capăt al unei țevi tăiate corect este procesat de un șaibă: șuruburile interioare și exterioare sunt îndepărtate.
2. Calibratorul verifică diametrul interior al piesei.
3. Înainte de a instala fitingul, asigurați-vă că sunt instalate o garnitură dielectrică și inele de etanșare.
4. Un manșon de presare este pus pe piesă și o piesă de fixare cu garnituri este introdusă în interior.
5. Apoi ambreiajul este presat pe conductă folosind cleme de presare. Asigurați-vă că duzele instalate corespund diametrului piesei pe care se montează fitingul.

Fiți atenți! Nu se recomandă re-crimparea manșonului metalic. Este de dorit ca totul să funcționeze pentru prima dată, altfel este posibilă scurgerea, datorită căreia va fi necesară montarea acestui nod din nou.

Există tipuri de fitinguri de presare cu cuplaj rigid montat. În acest caz, controlul adâncimii de plantare a duzei este efectuat utilizând o fereastră special prevăzută.

Metoda 3. Conectarea prin cuplaje culisante

Cea de-a doua și a treia metodă de conectare a țevilor din plasticul metalic sunt similare, însă în acest din urmă caz, în plus față de căpușe, se folosește un expander, care mărește diametrul interior al piesei folosite înainte de a instala fitingul de fixare acolo.

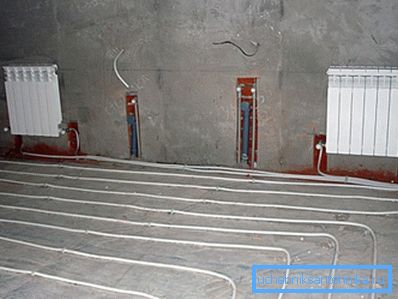

Conexiunea este permanentă, ermetică și foarte fiabilă. Se utilizează pentru instalarea sistemelor de încălzire prin pardoseală, care trebuie turnate cu soluție de beton.

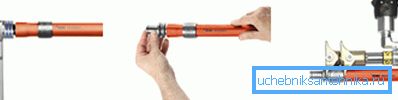

Lucrarea se face după cum urmează:

1. Țeava se taie, după care se pune un manșon de compresie.
2. Capătul piesei metal-plastic se extinde cu un expander, apoi se introduce o fitingă.
3. Cuplajul este presat pe o presă.
4. Conexiunea fiabilă și durabilă este gata.

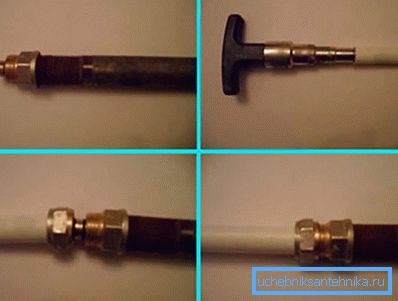

Racordarea țevilor polimerice cu metal

Uneori este necesar să se conecteze țevi din diferite materiale. De exemplu, pentru a conecta alimentarea cu apă locală cu mogulul central de apă metalic al unui bloc de apartamente. În acest caz, veți avea nevoie de o garnitură și un calibru.

Fiți atenți! Pentru a face conexiunea unei țevi de plastic cu un metal fără fir nu va funcționa. Este necesar să se utilizeze numai piese speciale proiectate pentru un diametru specific al conductei.

Instalarea este după cum urmează:

1. Un fir sau o bandă specială de polimer de etanșare este înfășurată pe firul piesei metalice. Partea filetată a racordului este înșurubată pe ea.
2. Piulița de compresie și inelul de etanșare împing pe partea metal-plastic, după care șuruburile sunt îndepărtate de la marginea lor.
3. Apoi, elementul plastic alunecă peste piesa de fixare, care este înșurubată de piesa metalică.
4. Piulița este fixată pe fiting, sigilând conexiunea.

Metode de îndoire a țevilor

În plus față de conexiune, este important să se respecte tehnologia corectă de îndoire a pieselor din metal-plastic.

Există patru moduri diferite:

1. Cu mâna. În acest caz, trebuie acordată o atenție specială astfel încât să nu existe defecte în punctul de inflexiune care să conducă la obstrucționarea conductei.
2. Folosind primăvara. Acest instrument este vândut în magazinele de hardware. Arcul este introdus în interior, după care se face îndoire.
3. Utilizarea uscător de păr. Sub influența curbelor metalice cu aer cald, se ușurează mai ușor. Dar ar trebui să lucrați cu el cu atenție, altfel există pericolul topirii materialului.

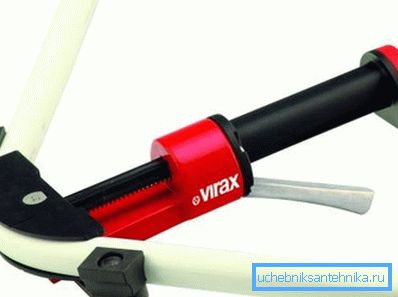

4. Utilizând un bender special pentru țevi. Acesta este un instrument profesional care vă va ajuta să îndoiți o parte de orice dimensiune corect și fără prea mult efort.

concluzie

Dotarea pieselor polimerice între ele, precum și conectarea țevilor din metal-plastic cu metalul - lucrarea este simplă, dar responsabilă. Din acțiunea corectă depinde de etanșeitatea și durabilitatea funcționării sistemului de alimentare cu apă. Mai multe detalii despre acest lucru pot fi găsite în videoclipul din acest articol.
