Conectori și manșoane pentru țevi - caracteristici și

Orice conductă are nevoie de reparații mai devreme sau mai târziu. În sistemele complete, înlocuirea oricăror părți individuale este asociată cu o serie de dificultăți, prin urmare, multe sisteme utilizează conexiuni filetate cu cuplaje și manșoane. În acest articol, vom analiza ceea ce este, modul în care aceste părți diferă una de cealaltă și cum este instalată conducta cu ajutorul lor.

cuplare

Informații generale

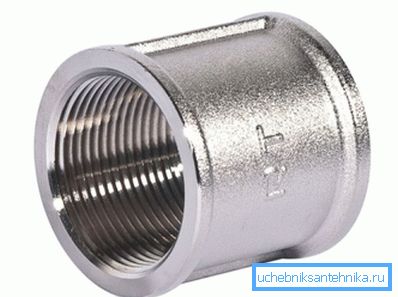

Cuplajul este un racord de legătură, al cărui diametru interior este egal cu diametrul exterior al țevii. La ambele capete ale piesei există un filet interior în care țevile sunt înșurubate. Lungimea firului de țeavă este de două ori mai scurtă decât armătura, ceea ce le permite să fie înșurubate la aceeași adâncime.

Funcțiile de cuplare

Pentru a realiza în mod corespunzător conectarea structurii folosind această amenajare, trebuie să vă familiarizați cu specificul acesteia. Dacă examinați cu atenție firul de pe țeavă, se pare că ultimele ture au o adâncime mai mică în zona în care firul trece pe o suprafață netedă. Aceste bobine se numesc jogging, ceea ce leagă fitingul de conectare.

Astfel, partea este înfășurată pe șină și blocată, după care al doilea tub este înșurubat în ea. Dacă se dovedește că secțiunea filetată a țevii este mai lungă decât spațiul liber al racordului, evacuarea va fi în afara acesteia, ca urmare a căreia nu se va produce nici o criză, iar apa va curge prin canalele filetelor spre exterior.

Prin urmare, după instalarea țevilor, trebuie să existe câteva răsuciri între ele. Această regulă trebuie respectată atunci când se efectuează auto-filetarea.

În ciuda faptului că montarea ambreiajului este pliabilă, nu va fi posibilă înlocuirea oricărei secțiuni a conductei fără dezasamblarea întregului sistem. Pentru a simplifica această sarcină, în anumite părți ale structurii, instalăm sons, dispozitivul despre care vom lua în considerare mai jos.

furtune

Informații generale

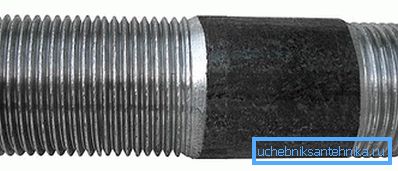

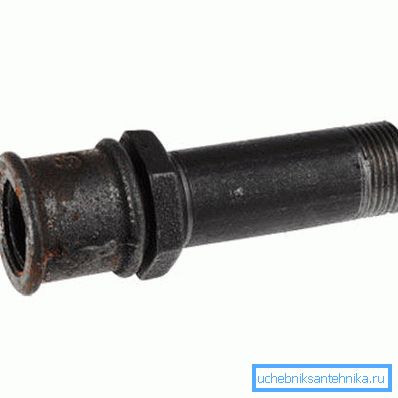

Sgon este, de asemenea, un racord de legătură, care, de fapt, este un tub scurt. Pe de o parte, piesa are un fir scurt pentru conectarea la fiting. La celălalt capăt, există un fir lung pe care sunt amplasate o piuliță de blocare și un cuplaj complet pentru conectarea țevilor.

Este de dorit ca produsul să aibă un fir suficient de lung, deoarece, în cazul în care părțile nu se încadrează în secțiunea filetată, va fi necesar să se mărească distanța dintre capetele îmbinate ale conductei și dispozitivul de prindere, ceea ce va reduce rezistența conexiunii.

Trebuie să spun că acest element de legătură este cel mai adesea folosit pentru alimentarea cu apă. Din acest motiv, este nevoie de o bună protecție anti-coroziune. Cele mai comune sunt următoarele tipuri de unități:

Conform GOST 6357-73, dimensiunile rafturilor de țevi pentru țevi pot fi următoarele:

În plus, există unele dimensiuni intermediare. Firește, fitingurile sunt selectate în funcție de diametrul conductei.

Funcții de conectare

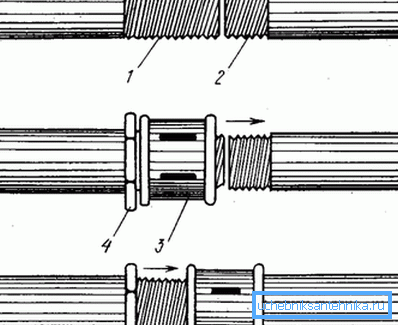

Instrucțiunile pentru asamblarea conductei sunt următoarele:

• Mai întâi de toate, cuplajul este înfășurat pe conductă..
• Apoi, produsul cu partea scurtă este înșurubat în racordul de conectare. (în unele cazuri, link-ul este conectat direct). Conexiunea trebuie să fie puternică, așa încât răsucirea pieselor este necesară până când se oprește.
• Pe capătul lung al piesei trebuie să strângeți piulița de blocare.
• În continuare, din partea secțiunii lungi a filetului trebuie să înșurubați racordul de conectare la opritor.
• După aceasta, este necesar să aducem capătul șanțului la țeavă și să deșurubați ambreiajul astfel încât să înceapă treptat să se miște pe conductă.. Cu cât axele părților coincid mai precis, cu atât este mai ușor să încheiați conexiunea.
• Apoi, fitingul este blocat cu o piuliță de blocare, pentru aceasta, piulița de blocare trebuie rotită în cuplaj, lăsând o distanță de câțiva centimetri.. Spațiul rezultat dintre părți trebuie umplut cu fire de in, care sunt înfășurate în direcția de rotație a piuliței. După aceea, piulița de blocare este răsucită până când se oprește, în urma căreia îmbinarea este sigilată și apa nu se poate scurge prin ea.

Cel mai bine este să răsuciți piulița cu o cheie, deoarece muchiile ei sunt destul de înguste.

Fiți atenți! Pentru etanșeitatea îmbinărilor de țeavă pe filet trebuie să fie bandă de umplutură.

Dispune de demontare

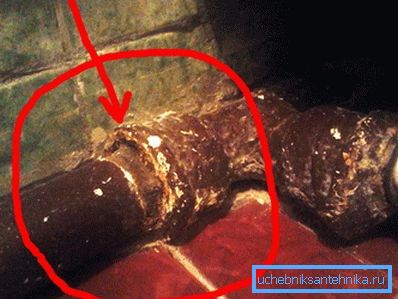

Conductele de gaz și conductele de apă sunt de obicei vopsite pentru a proteja împotriva coroziunii. Vopseaua poate prelungi durata de viață a sistemului, totuși, este foarte dificilă demontarea conexiunilor filetate după aceea. Prin urmare, este posibil să pictați zonele cu fir cel mult o singură dată, iar când sunt dezasamblate, acestea trebuie să fie unsă cu grăsime.

Dacă este necesară dezasamblarea unei secțiuni dintr-o structură cu elemente de conectare pictate în mod repetat, este mai întâi necesar să ardeți vopseaua cu un suflantă sau să o curățați mecanic, de exemplu, cu un cuțit sau un șurub.

Complexitatea dezmembrării depinde în mare măsură de materialul fitingurilor. De exemplu, piesele din fier ductil sunt mult mai puțin "topite" cu țevi de oțel. Prin urmare, în majoritatea cazurilor pot fi deșurubate cu o cheie. Dar ambreiajul oțelului deșurubați cheia este puțin probabil să reușească.

Fiți atenți! Nu este necesar să întăriți cheia cu o pârghie, deoarece poate fi stricată fără deșurubarea piesei.

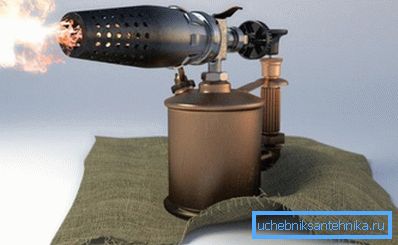

De asemenea, în timpul dezasamblării conductei se asigură căldură. În aceste scopuri, puteți utiliza un lanternă de gaz sau un blowtorch. În funcție de diametrul conductei, poate dura între 15 minute și o oră pentru a se încălzi. În același timp, în procesul de încălzire, conducta trebuie să fie rotită periodic, astfel încât sigiliul să ardă pe toate laturile.

concluzie

Cuplajele și serpentinele asigură conexiunea pliabilă a conductei. Mai mult decât atât, utilizarea sgon permite dezmembrarea unei părți a sistemului fără dezasamblarea întregii conducte, care poate fi necesară atunci când se efectuează diverse lucrări de reparații. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
