Conexiuni la țevi: conducte și structuri metalice

Ce metode pot fi utilizate pentru conectarea țevilor la conductele de presiune și gravitație? Ce asigură etanșeitatea conexiunii? Pe care elemente de fixare puteți asambla un suport sau un cuier pentru haine din cromate? Să încercăm să găsim răspunsuri la aceste întrebări.

clasificare

Să începem cu clasificarea.

Conexiunile pot fi:

• Hermetic și non-hermetic. Este evident că cele dintâi sunt utilizate în toate conductele fără excepție, acestea din urmă - în asamblarea diferitelor structuri metalice.
• Conexiunile hermetice, la rândul lor, sunt împărțite în presiune și non-presiune. Câmpul predominant de aplicare a celui de-al doilea - o varietate de sisteme de canalizare: de uz casnic, industriale și de ploaie.

Apropo: deșeurile pot fi, de asemenea, presate. Dacă este necesară transportul efluentului în panta, pompa fecală (drenare) preia această funcție.

• În plus, conexiunea poate fi pliabilă și necompletabilă.

Să ne îndreptăm spre soluții specifice.

Conexiuni sigilate

sudare

Modul tradițional de conectare a oțelului și, în ultimii ani, conductele din plastic nu pot fi separate. Singura modalitate de a dezmembra o secțiune de conducte este să o tăiați. Cât de precis se face sudura depinde de materialul sudat.

oțel

Țevi de oțel sunt sudate cu sudură cu arc electric și cu gaz.

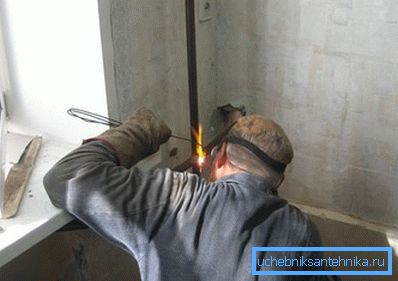

1. În primul caz, flacăra unei torte de acetilenă topeste marginile adiacente ale țevilor, după care firul de sudare introdus în torță le unește cu picături de topitură.

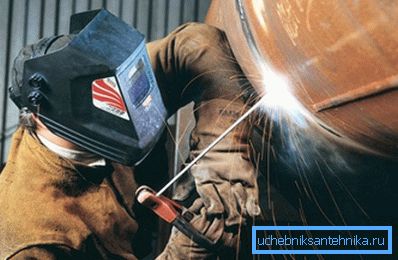

1. În cel de-al doilea, arcul electric topeste electrodul de sudare, metalul din care formează cusătura. Acoperirea dielectrică a electrodului creează un strat de zgură care protejează topitura de oțel de contactul cu oxigenul atmosferic și, în consecință, de arderea completă a carbonului în el.

Apropo: nu numai oțel este sudat prin sudare cu arc, dar, de asemenea, fonta. Cu toate acestea, atunci când instalați conducte din acesta, sudarea nu este de obicei folosită, dar este practicată tăierea țevilor cu un arc la curenți înalți.

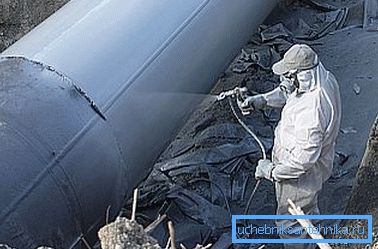

Principala problemă a îmbinărilor de țevi din oțel sudate este vulnerabilitatea lor la coroziune. Chiar dacă pe suprafața conductei există inițial zinc sau orice alt strat de protecție împotriva coroziunii, acesta se arde în timpul procesului de sudare. Problema este rezolvată prin protejarea zonei cusăturii cu polimerii pulverizați, aplicarea vopselelor sau acoperirea cu bitum.

polietilenă

Luați în considerare modul de conectare a conductelor din plastic. Conexiunile la țevi sunt realizate de la capăt la cap, cu topirea preliminară a capetelor pe un element de încălzire cu temperatură joasă (oglindă), încălzit la 200-220 de grade.

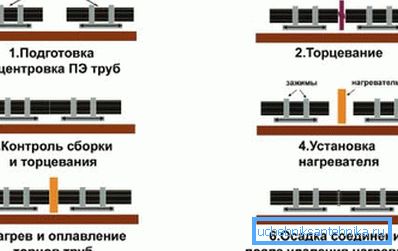

Lista operațiunilor tehnologice de bază este următoarea:

1. Tuburile se confruntă strict perpendicular cu axa longitudinală.
2. Capetele sunt curățate de așchii și de murdărie.
3. Elementele conectate ale conductei sunt centrate.
4. Apoi, capetele cu o forță de aproximativ 1,5 kgf / cm2 sunt presate pe elementul de încălzire echipat cu o acoperire anti-adezivă.
5. După topire, oglinda este îndepărtată din viitură, în timp ce țevile sunt presate unul împotriva celuilalt pentru timpul de precipitare și răcire a topiturii de polietilenă.

Timpul de încălzire și răcire este legat de grosimea pereților conductei.

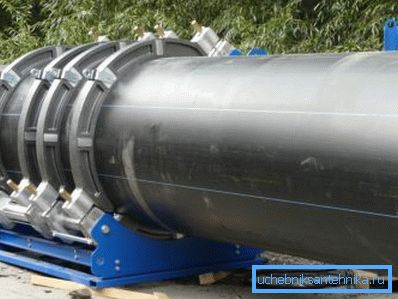

Din moment ce alinierea țevilor cu o grosime considerabilă a peretelui, centrifugarea manuală și strângerea cu efortul necesar sunt dificil de aplicat, dispozitivele mecanice sunt utilizate în acest scop și dispozitivele hidraulice cu diametrul de 250 mm.

polipropilenă

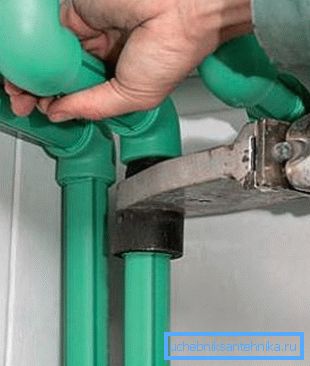

Spre deosebire de țevile din polietilenă, țevile din polipropilenă nu sunt conectate la capăt, ci prin intermediul unor fitinguri cu soclu. Temperatura de lipit la temperatură joasă pre-topeste suprafețele adiacente ale țevii și ale fitingului; prețul acestor dispozitive începe de la 800 la 1000 de ruble. Timpul de încălzire nu este legat de grosimea peretelui, ci de diametrul acestuia:

Când asamblați o conductă de polipropilenă cu propriile mâini, este util să cunoașteți câteva subtilități.

• În acest caz, temperatura elementului de încălzire este mai mare decât cea pentru polietilenă și este de 240-260 ° C.
• Fitingul este pus pe conductă printr-o mișcare strict înainte, fără rotire. În caz contrar, există riscul de a primi o undă pe suprafețele sudate, ceea ce va slăbi puternic conexiunea.
• Țevile armate cu folie de aluminiu sunt curățate în prealabil în domeniul sudării. Descompunerea electrochimică a aluminiului neprotejată de un strat de polimer poate conduce la separarea conductei.

sudură

S-au practicat țevi de lipit atunci când asamblați conducte de cupru în diverse scopuri.

Tehnologia lipirii pe scurt este după cum urmează:

1. O priză este formată prin rulare pe una din țevile care urmează să fie îmbinate.
2. Capătul părții adiacente (țeavă sau fiting) este introdus în ea.

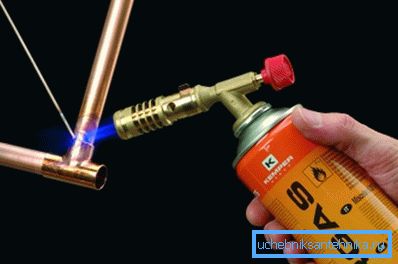

3. Suprafețele îmbinate sunt încălzite în flacăra unui arzător de gaz și cu ajutorul fluxului sunt curățate de pelicula de oxizi.
4. Apoi, o tijă de lipire este introdusă în flacăra arzătorului. Datorită efectului capilar, topitura umple întreaga cavitate între priză și conductă. Prin întărire, conexiunea este complet etanșă.

fir

Racordurile cu filet sunt un alt mod de conectare a țevilor cu un diametru mic (până la 50 - 65 mm). Cum arata un montaj filetat, cred ca nu este necesar sa-i explic nimanui care a trait intr-un apartament construit de sovietici. Materialele pentru ele sunt destul de tradiționale: fontă, alamă și, rareori, oțel.

Etanșarea conexiunii este asigurată prin înfășurarea acesteia cu fibră de in (adesea cu vopsea sau material de etanșare), fire de polimer sau, în cazul conductelor de gaz, bandă FUM.

flanșe

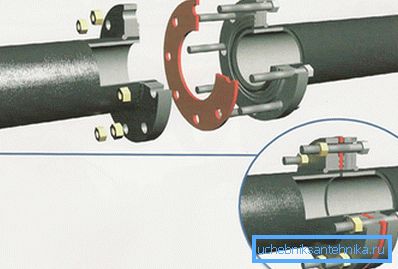

Este evident că utilizarea firelor la instalarea unei țevi cu diametru mare este problematică. În acest caz, este utilizată o conexiune de deconectare rapidă relativ rapidă pentru țevi - cu flanșă. Flanșe înfilete; etanșeitatea este asigurată de o garnitură între ele - cauciuc, silicon sau din cauciuc special rezistent la căldură, cu o cantitate mare de material de umplere minerală - paronită.

Montare pe perete

În presiune și, mai des, în conducte de scurgere liberă, se utilizează adesea o instalație tip clopot: conducta este introdusă în priza unei alte țevi sau a unei fitinguri.

Problema de etanșeitate poate fi rezolvată în următoarele moduri:

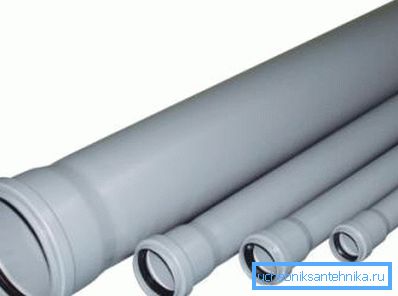

• Garnitură de cauciuc din inel O. Acesta este modul în care sunt conectate conductele de azbociment, inclusiv conductele de presiune; toate tipurile de canalizare din plastic; conducte moderne de fontă și conducte de presiune din policlorură de vinil.

• lipici. În acest fel, împreună cu etanșările inelului, îmbinările din PVC sub presiune sunt sigilate.

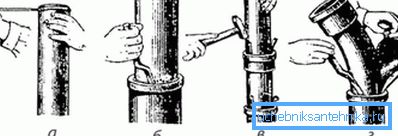

• ștanțare. Fibra organică (cabol) înmuiată în bitum sau ulei este compactată în soclu și sigilată cu mortar de ciment. Această metodă de etanșare a fost utilizată pentru apele uzate din fontă pe parcursul secolului al XX-lea.

• Umplerea clopotului cu sulf sau plumb topit. Sulful a fost utilizat pentru ape reziduale, plumb - pentru conductele de fier.

montaj

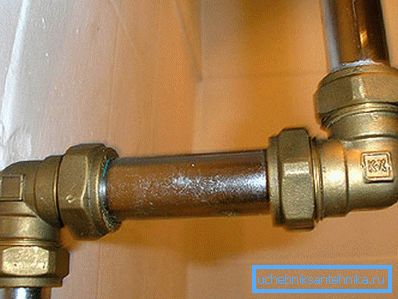

Pentru oțel (inclusiv din oțel inoxidabil), cupru, polietilenă și metal-plastic, împreună cu altele, se folosesc accesorii.

O listă a ceea ce poate arăta un conector de țeavă în fiecare caz este materialul pentru un articol mare separat; menționăm numai soluțiile principale de proiectare.

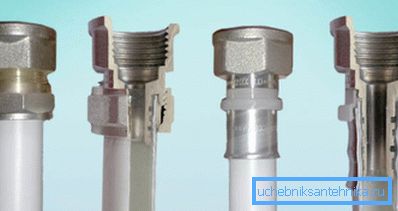

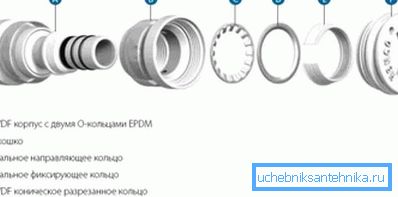

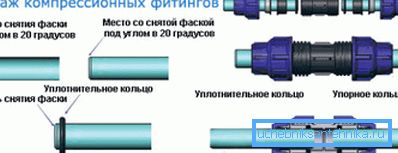

1. Componenta de compresie comprimă țeavă cu o garnitură inelară din cauciuc sau silicon atunci când strângeți piulița de legătură cu o secțiune internă conică.

Cu toate acestea: o altă schemă este utilizată pentru conductele din cupru moale și metal-plastic. Fitingul plasat în interiorul țevii este presat de pereții săi prin intermediul unui inel despărțitor.

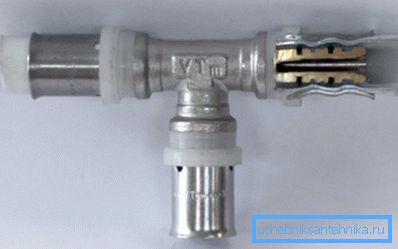

1. Aparatul de presare utilizează clești pentru înșurubarea țevii de la duza, care strânge manșonul din oțel inoxidabil.

1. Butonul de împingere este cel mai convenabil conector de țeavă metalică de utilizat. Instrucțiunile de instalare sunt ridicol de simple: trebuie doar să împingeți capătul țevii în ea cu puțin efort. Rezistența va asigura o etanșare inelară; Mișcarea inversă împiedică arcul cu picioarele să fixeze conducta.

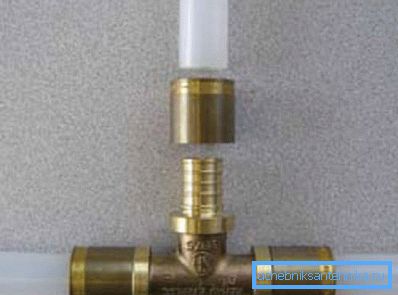

1. Suport de montaj pentru polietilenă reticulată. Acestea sunt fitingurile obișnuite din polimeri sau din alamă cu manșon inserabil. Polietilenă reticulată are o memorie mecanică și, după schimbarea diametrului în câteva minute, revine la dimensiunea originală, comprimând armătura; manșonul previne doar dezangajarea atunci când este jignit.

Legături neasigurate

Elementele de legătură utilizate pentru conexiunile neperforate pentru structurile din țevi pot fi împărțite în două categorii.

1. În primul tub introdus este fixat cu unul sau mai multe șuruburi. Pentru fixare este necesar un efort destul de mic; totuși, rezistența conexiunii este, de asemenea, mică.

1. Al doilea este tot felul de cleme. În cea mai mare parte, ele constau din două sau mai multe părți care sunt înșurubate împreună, prin presarea unei țevi circulare sau în formă.

Aspectul, dimensiunea și forma elementelor de legătură, desigur, pot fi foarte diverse.

concluzie

Desigur, materialul nostru nu pretinde că acoperă toate soluțiile posibile. Ceva este, probabil, lăsat în spatele scenei.

Pentru mai multe informații despre cum poate arăta o conexiune la țevi, cititorul poate afla mai multe prin vizualizarea videoclipului din acest articol. Mult noroc!
