Cum să încorporați o tee într-o țeavă de plastic

Atunci când utilizați conducte moderne de apă, este adesea necesar să le conectați la acestea, de exemplu, aparate de uz casnic suplimentare (de exemplu mașină de spălat sau mașină de spălat vase). În acest caz, nu există nici o modalitate de a face fără așa-numita inserție de montaj în conducta existentă, care poate fi organizată cu ajutorul unui tee special, care asigură o ramificație de la conducta principală.

Dar, înainte de a încorpora tee într-o țeavă de metal-plastic, este recomandabil să vă familiarizați cu tipurile existente de fitinguri, precum și cu ordinea aranjamentului lor.

Tipuri de accesorii

Atunci când se introduce o teșitură de fixare într-o țeavă de metal-plastic taiată, de regulă se utilizează astfel de metode de proiectare a conexiunilor bine cunoscute, cum ar fi crimparea, înclinarea sau montarea pe fire.

În conformitate cu tehnica utilizată, pot fi utilizate două tipuri de teuri de montaj, și anume:

1. Compresie.
2. Crimp.

În plus față de aceste modificări de bază, tecii compozit pot fi, de asemenea, utilizați pentru a fi capturate în țevi metalice din plastic, ale căror părți de lucru sunt proiectate pentru diferite tipuri de îmbinări.

O astfel de varietate de conexiuni utilizate permite lucrul atât cu detașabil (nuci crimp și fir),

și cu scheme de conectare dintr-o singură bucată (manșon de presare), ceea ce sporește funcționalitatea nodului echipat.

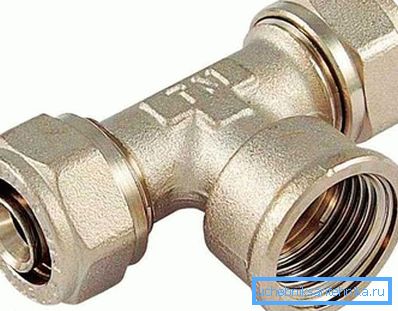

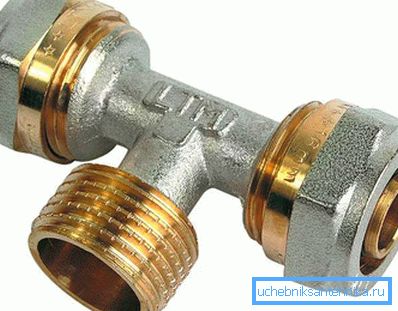

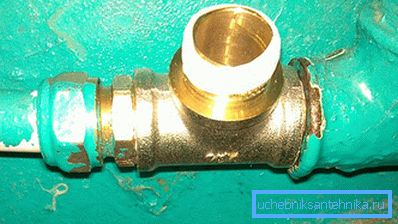

Astfel, atunci când se utilizează un teu cu un fir interior și două piulițe de compresie, va fi posibil să se conecteze în sistem nu numai o mașină de spălat, fie o mașină de spălat vase, ci și orice dispozitiv de măsurare cu un șurub filetat.

Structurile de tevi și instalarea lor

Cele mai multe dintre teuurile tipice de montaj utilizate la introducerea în țevi metalice din plastic sunt realizate din alamă sau bronz prin turnare prin injecție. Elementele de etanșare utilizate în ele (piulițe și inele de compresie) sunt, de asemenea, realizate din bronz. Anumite tipuri de astfel de sigilii pot fi fabricate din cauciuc, precum și din polimeri de plastic moderni.

Sfat! Pe piața construcțiilor există silve mai ieftine din silumin, dar datorită calității lor scăzute, acestea nu sunt în cerere. Profesioniștii nu folosesc astfel de accesorii.

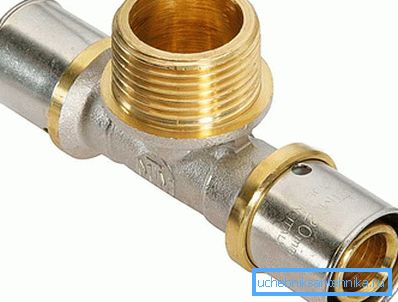

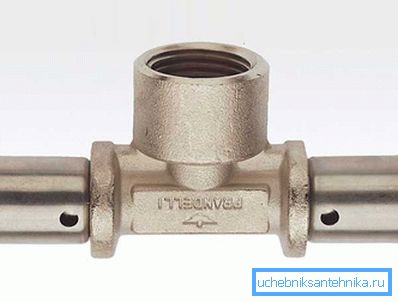

Deci, teasile cu maneci de presare, încorporate în țevi de plastic-metal, sunt, de regulă, făcute din tablă de oțel inoxidabil. Carcasele lor din alamă sunt de obicei echipate cu garnituri de plastic din rășină.

Atunci când un tub de inserție de uz casnic în țevi metalice cel mai adesea folosite de crimp de conexiune sau tip crimp. Pentru formarea lor în primul caz, fitinguri de prindere folosite, iar în a doua - fitinguri de presare.

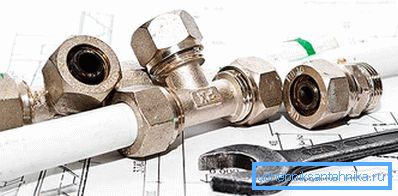

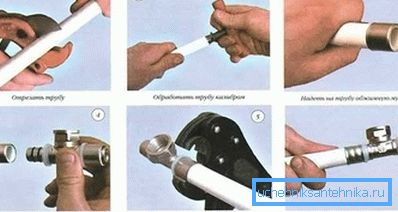

Tehnicile tehnologice utilizate în pregătirea acestor tipuri de articulații au multe caracteristici similare. Implementarea primului dintre ele implică executarea secvențială a următoarelor operațiuni de instalare:

• în primul rând, conducta este tăiată la punctul de inserție la un unghi de 90 de grade față de axa sa longitudinală;
• atunci ambele capete rezultate sunt conduse de așa-numitul calibru, care dă tăieturile un aspect de lucru (nu ar trebui să aibă neregularități și burte);

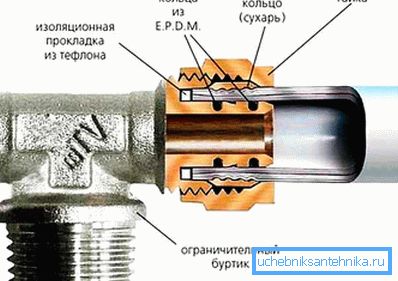

• după aceea, la capetele țevilor, se introduc piulițele cu manșon de compresie, după care ambele ștuțuri (fitinguri interne) ale montajului montat sunt atașate succesiv la ele;
• în etapa finală de lucru, va fi necesar doar fixarea părților de țeavă ale îmbinărilor de pe mamelon, etanșarea rosturilor prin manșoane de sertizare.

Imediat, observăm că, pentru a forma o conexiune fiabilă sigură, corpul montajului montat trebuie să fie ținut în timpul crimpării cu o cheie reglabilă. Pentru a strânge piulița de strângere este mai bine să folosiți cheia.

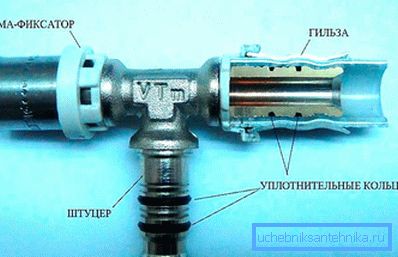

Ordinea de formare a articulației de presare se deosebește de cea considerată anterior de noi. Cheile obișnuite nu sunt utile aici, deoarece este nevoie de o unealtă specială - prin apăsarea căpușelor, cu ajutorul căruia tuburile inserate în tee sunt îndoite. Aceasta este o conexiune care nu poate fi separată.

Pentru a obține o conexiune standard filetată, montajul montat este simplu înșurubat pe cotul țevii, secțiunea de lucru a căruia (cu un fir exterior pregătit anterior) este pre-sigilat cu bandă FUM. Încă o dată, observăm că racordarea filetată a fitingurilor cu țevi metalice este folosită extrem de rar.

video

Urmăriți videoclipul de antrenament pentru lucrul cu țevi de plastic. Veți fi familiarizați cu instalarea de fitinguri de presă, tăierea țevilor și a vedea cum să lucrați cu instrumentul:
