Cum să organizați trecerea țevii prin acoperiș

Trecerea țevii de fum prin acoperiș este un element destul de complicat, cu dispozitivul în care meseriașii de casă au adesea unele probleme. Faptul este că trecerea nu ar trebui să încalce toate proprietățile de protecție ale "plăcii acoperișului", dar trebuie să respecte standardele de siguranță la incendiu. Apoi ne uităm la modul de a organiza o astfel de structură în detaliu.

Informații generale

Cel mai adesea, dispozitivul de coș este planificat la etapa de proiectare a casei, dar uneori devine necesar să se aducă sistemul de eliminare a fumului prin podeaua mansardă și acoperisul unei clădiri deja construite, de exemplu, în următoarele cazuri:

• Cu reconstrucția sau revizia acoperișului;
• Când schimbați sursa de încălzire.

Făcând nodul trecerii conductei prin acoperiș, începătorii ar trebui să afle:

• Unde este mai bine să plasați trecerea.
• Cum să dotești trecerea țevii prin tavan și acoperiș pentru a asigura o izolare termică și hidroizolație sigură și sigură.

Soluția fiecăreia dintre aceste sarcini trebuie abordată corect, deoarece va depinde de aceasta:

• Performanța coșului de fum;
• Protecția împotriva incendiilor;
• Strălucirea acoperișului.

Prin urmare, să examinăm procesul de instalare a acestui sistem în mai multe detalii.

Alegerea locației coșului de fum

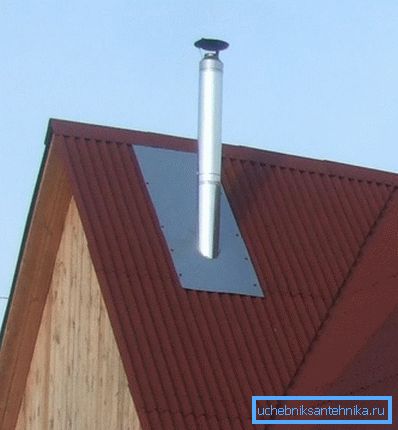

Potrivit experților, cea mai bună opțiune pentru amplasarea țevii este instalarea sa în apropierea coamei acoperișului.

Această soluție are următoarele avantaje:

• Vă permite să minimalizați acumularea de zăpadă în apropierea coșului de fum și, de asemenea, împiedică apariția buzunarelor de zăpadă în apropierea coamei, ceea ce elimină scurgerea acoperișului.
• Cu acest aranjament, se obține o înălțime joasă a coșului, reducând astfel impactul asupra mediului asupra structurii, reducând astfel probabilitatea de condensare.

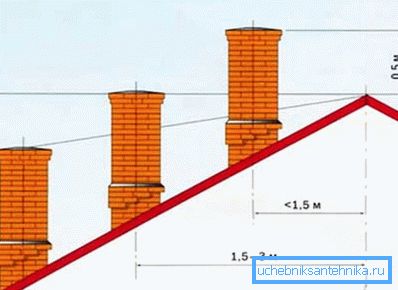

Fiți atenți! Cu cât coșul inferior este situat mai jos pe pantă, cu atât mai mult, conform codurilor de construcție, ar trebui să fie înălțimea acestuia deasupra acoperișului. În cazul în care casa este adiacentă la peretele unei clădiri înalte, atunci conducta ar trebui să fie deasupra acoperișului unei clădiri înalte. Dacă acoperișul este plat, atunci înălțimea trebuie să fie de cel puțin 500 mm.

De asemenea, trebuie avut în vedere faptul că trecerea prin acoperișul coșului de fum nu ar trebui să fie localizată în următoarele locuri:

Fiți atenți! Coșul de fum nu trebuie să fie conectat rigid la acoperiș, deoarece în caz de încălcare a integrității acoperișului există o probabilitate de distrugere a sistemului.

Cum să scoateți coșul de fum

Prin acoperis

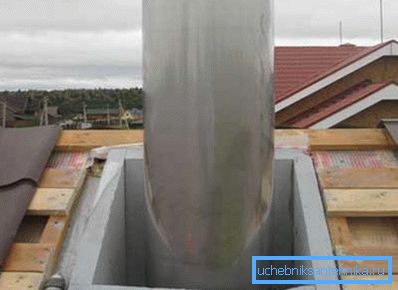

Pentru a proteja izolația acoperișului de umezeală, se știe că se folosește materialul de barieră hidro-vaporizată. Cu toate acestea, în conformitate cu reglementările existente privind siguranța la incendiu, este necesar să se mențină o anumită distanță (13-25 cm) de la coșul de fum la materialele combustibile. Cel mai adesea, pentru a rezolva această problemă, utilizați cutii speciale, în interiorul căruia este amplasat coșul de fum.

Vata minerală ca izolator de căldură este așezată între conductă și conductă. În același timp, folia izolatoare hidraulică a acoperișului este adusă pe conductă și fixată cu unghii sau capse.

Deasupra este instalat un design special cu șorțuri, care este de obicei confecționat din oțel inoxidabil, cupru sau galvanizat. Șorțul trebuie să fie proiectat pentru unghiul pantei acoperișului pentru care este destinat.

Fiți atenți! Coșul de fum trebuie așezat vertical. Este permis să se abată de la verticală nu mai mult de 30 de grade.

Trebuie să spun că proiectarea pasajului depinde în mare măsură de mai mulți factori:

• Material - țeavă poate fi făcută din cărămidă, metal, azbest și alte materiale.. Pentru fiecare dintre ele, designul are propriile caracteristici.
• Temperatura arderii combustibilului poate fi lemn, cărbune, turbă etc.. Tipul de combustibil depinde de temperatura la care este încălzită coșul de fum.
• Finisajul exterior - designul poate fi, de exemplu, căptușit cu cărămidă sau tencuit, proiectarea joncțiunii poate fi complet diferită..
• Tipul materialului de acoperis - pe piață există elemente suplimentare gata făcute pentru secțiunea rotundă și pătrată a conductei și diferite tipuri de acoperișuri. Prețul elementelor suplimentare nu este, de obicei, ridicat, deci nu are nici un sens să efectuați singuri piesele, cu excepția cazului în care coșul de fum nu are o formă de secțiune nestandardă.

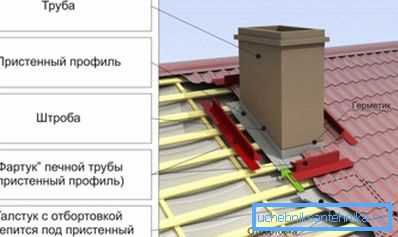

De exemplu, trecerea unei țevi printr-o țiglă metalică este după cum urmează:

• Foi de metal neted sunt amplasate aproape de țeavă. Dimensiunea lor ar trebui să fie de așa natură încât să se suprapună cutia de coș de fum.
• Alături de coș este montat un colț de profil metalic.
• Apoi îmbinările sunt etanșeizate cu etanșare la acoperiș.

Fiți atenți! Se crede că trecerea țevii de tip sandwich prin acoperiș poate fi realizată fără o cutie, deoarece este alcătuită din două pereți, între care există un material termoizolant. Cu toate acestea, această opinie este eronată - caseta este necesară în orice caz.

Aceeași instrucțiune și pentru etanșarea articulațiilor pentru acoperișuri cu plăci ceramice, singurul lucru, în locul foilor de oțel, este utilizarea unei benzi moi din aluminiu sau de plumb. Un covor fin poate fi folosit ca șorț pentru plăci moi. Pentru impermeabilizarea căminului care trece prin ondulin, utilizați o bandă izolatoare specială "onduflesh".

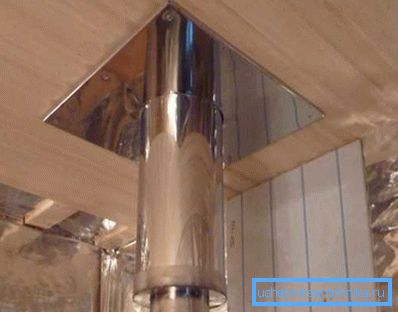

Treceți prin tavan sau tavan

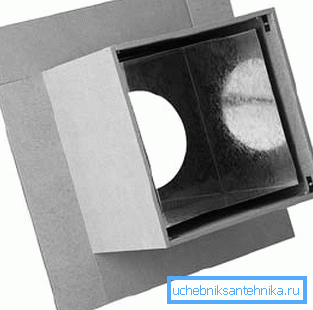

Trecerea prin tavan sau alt plafon este efectuată pe același principiu ca și prin acoperiș. În acest caz, caseta de trecere poate fi făcută din minerit.

În ceea ce privește spațiul interior al cutiei, trebuie de asemenea să fie umplut cu vată minerală sau lut expandat. În plus, ca o țeavă de umplere, puteți folosi nisip - această opțiune este cea mai ieftină.

Dacă o țeavă trece prin tavanul unei băi, atunci este pus și un material termoizolant incombustibil pentru reasigurare între țeavă și materiale combustibile (de cele mai multe ori structuri din lemn). Experții recomandă să nu se neglijeze o astfel de măsură, deoarece costurile nu cresc mult, dar din punctul de vedere al siguranței, o astfel de garnitură poate juca un rol decisiv.

Trebuie să spun că în coșul de baie este adesea scos din camera de aburi prin perete în sala de așteptare și de acolo prin mansardă spre stradă. Pentru a organiza un trecere similar a țevii prin perete, este de asemenea necesar să folosiți o conductă care este umplută cu vată minerală, numai aceasta nu ar trebui să fie vată de sticlă, ci vată de bazalt care poate rezista la temperaturi de până la 1000 de grade.

Sfat! Atunci când asamblați secțiunile coșului cu mâinile proprii, puteți utiliza materiale de etanșare speciale pentru etanșare. Singurul lucru pe care trebuie să-i acordați atenție este să reziste la temperaturi de cel puțin 1000 de grade.

Aici, poate, toate nuanțele principale ale dispozitivului trec sisteme de evacuare a fumului în podele și acoperiș.

concluzie

Trecerea coșului de fum prin tavan și acoperiș este un element crucial al proiectului, care depinde nu numai de etanșeitatea îmbinărilor, ci și de siguranța la incendiu a clădirii. Prin urmare, atunci când construim sisteme de evacuare a fumului, acest nod ar trebui să primească o atenție deosebită.

Nu este dificil să realizați o astfel de construcție, principalul lucru fiind să respectați cu strictețe cerințele privind siguranța la incendiu și codurile de construcție. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
