Cum se calculează conducta pentru o podea caldă

Astăzi, sistemul de încălzire prin pardoseală a devenit foarte popular. Astfel de echipamente suplimentare vă permit să creșteți confortul vieții și să reduceți costurile de încălzire. Există mai multe tipuri de astfel de sisteme, încălzirea cu apă, elementele electrice de încălzire și emițătoarele cu infraroșu. La instalarea fiecărei specii pot avea întrebări specifice. De exemplu, atunci când creați o podea încălzită cu apă, merită să cunoașteți în avans numărul de țevi care vor fi necesare pentru instalare. Acest articol va discuta cum să calculați conducta pentru o podea caldă.

Selectarea materialelor

Primul pas este alegerea conductei potrivite pentru condițiile dvs. La vânzare există mai multe opțiuni pentru astfel de structuri. Anume conducte din:

• cupru;
• materiale plastice metalice;
• polipropilenă;
• o polietilenă reticulată.

Fiecare material are propriile sale avantaje și dezavantaje. Cele mai scumpe opțiuni de instalare sunt conductele din cupru. Acesta este probabil cel mai semnificativ dezavantaj. În caz contrar, conductele din cupru îndeplinesc cele mai înalte cerințe Acestea sunt cele mai des folosite în sistemele de încălzire prin pardoseală din Europa de Vest. Cuprul are o durată de viață lungă și conductivitate termică excelentă. Când cumpărați astfel de conducte, merită să ne amintim că instalarea necesită o mulțime de experiență și echipament special.

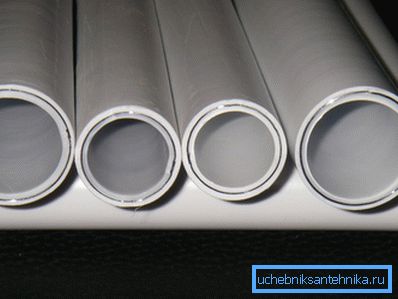

Produsele metalice sunt mult mai ieftine. Mai mult, aceste conducte au, de asemenea, o conductivitate și rezistență termică ridicată. Datorită prezenței stratului de aluminiu, acestea sunt capabile să reziste încărcărilor mecanice grele.

Sfat! Țevile de polipropilenă sunt rareori utilizate pentru a instala un sistem de încălzire prin pardoseală. Deși au o conductivitate termică bună și sunt ieftine, ele se îndoaie prost. Prin urmare, pentru a face un sistem eficient de astfel de produse este foarte problematică.

Polietilena încrucișată poate fi, de asemenea, adesea găsită la instalarea încălzirii prin pardoseală. Astfel de țevi sunt ieftine, conduc perfect și sunt durabile. Singurul dezavantaj este nevoia de fixare puternică a acestora. Dacă acest lucru nu se face, atunci conducta se poate arca în starea inițială.

Facem calcule

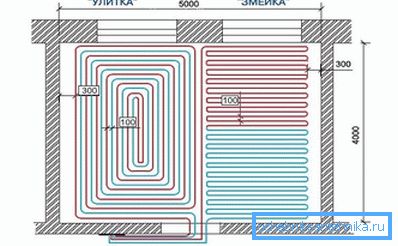

Pentru a calcula numărul sau imaginile pentru conductele necesare, trebuie să selectați mai întâi schema de instalare corespunzătoare. Cele mai frecvente sunt "șarpele" și "spirala".

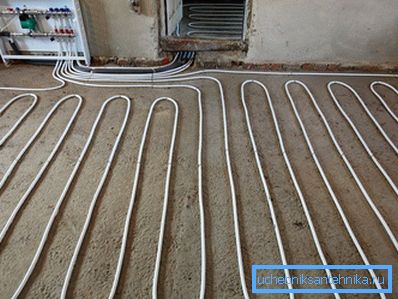

Prima opțiune poate avea două soiuri. În primul caz, țeava este stivuită.

Sfat! "Șarpele" vă permite să economisiți puțin pe conducte, dar în același timp încălzirea camerei va fi inegală. În primul rând, podeaua se va încălzi pe o parte și, treptat, căldura se va mișca. În plus, apa, care se deplasează prin conducte, se va răci. Aceasta înseamnă că, pe de o parte, podeaua va fi întotdeauna puțin mai rece.

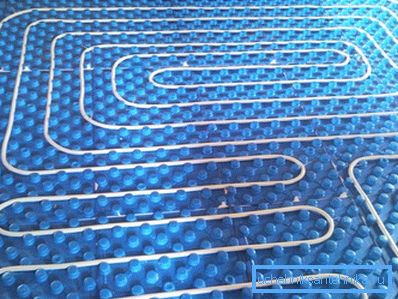

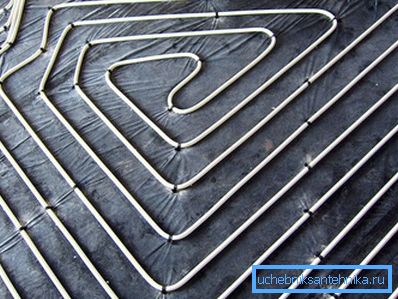

Stilul mai eficient este o dublă spirală. În acest caz, țevile sunt așezate într-o pereche, cea prin care curge apa fierbinte și cea prin care se va descărca lichidul de răcire răcit. Această metodă vă permite să încălziți podeaua în întreaga cameră la aceeași temperatură.

Sfat! Atunci când instalați țevi folosind sistemul "spiralat", camera va fi încălzită de la margini până la mijloc. Această metodă este considerată cea mai eficientă.

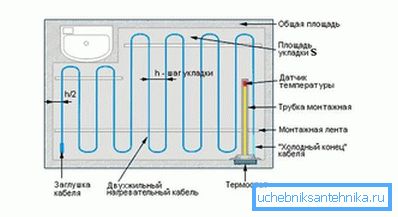

Orice metodă este aleasă pentru a calcula corect imaginile din conductele necesare, trebuie să desenați o diagramă. Pe hârtie pe un sistem viitor scalat. Vor fi aplicate contururile camerei și liniile de-a lungul cărora vor fi așezate conductele. Este necesar să se țină cont de amplasarea pieselor mari de mobilier, nu se recomandă să se pună o podea caldă sub ele. De asemenea, merită să se țină cont de faptul că țevile trebuie așezate cu o grosime de zid de cel puțin 20 cm.

Pentru a calcula corect, este necesar să cunoașteți încă un parametru - aceasta este distanța dintre conducte sau pantă. Acest parametru va depinde de diametrul și conductivitatea termică a țevilor, precum și de temperatura mediului de transfer de căldură. Primii doi indicatori pot fi găsiți în magazinul unde vor fi achiziționate conductele. Al doilea indicator va depinde de cazanul folosit. De asemenea, alegerea pasului este determinată de temperatura necesară în cameră. Dacă doriți să fie mult mai cald, atunci pasul este mai mic și invers.

Efectuând calcule, nu trebuie să uităm că lungimea unui circuit nu trebuie să depășească 60 - 70 de metri. În caz contrar, eficacitatea sistemului va scădea semnificativ.

Sfat! Dacă suprafața camerei este destul de mare și lungimea țevilor va fi mai mare de 70 de metri, atunci trebuie să creați contururi suplimentare (una sau două, în funcție de zonă). Este mai bine să aibă aceeași lungime.

După realizarea desenului corect al viitorului sistem (având în vedere distanța dintre pereți și amplasarea ulterioară a pieselor mari de mobilier), este posibil să se calculeze cu precizie numărul necesar de țevi. Dar merită întotdeauna să luați cu o marjă. În orice lucrare, deficiențele minore și defectele sunt inevitabile. Este mai bine să faceți o ofertă de 10% decât să mergeți la cumpărături în căutarea unei conducte adecvate.

video

Nuanțele tehnologice suplimentare sunt discutate mai jos:
