Cum se conectează conducta hdpe

Astăzi, pe piața țevilor, unul dintre lideri este produs din materiale polimerice. Conductele din polietilenă au avantaje semnificative față de produsele cu același scop. Aceste țevi sunt mai solicitate decât oțel și alamă, cupru și galvanizat, PVC și metal-plastic. Conductele HDPE sunt utilizate pentru a transporta lichide din cea mai diversă compoziție. Ele nu sunt grele, flexibile, ușor de instalat. În plus, ele pot fi interconectate în conducte folosind mai multe metode disponibile. În acest articol vom vorbi despre cum să conectăm conducta HDPE.

Metode de conectare a conductelor HDPE

Conectarea conductelor HDPE este practic realizată în două moduri. Prima metodă poate fi împărțită în:

• sudare la cap;
• sudare prin electrofuzie.

A doua metodă implică:

• conexiune de cuplare;
• compresie de conectare.

Sfat! La echiparea conductelor cu auto-curgere, o conexiune plug-in este folosită pe scară largă, deoarece lucrările de proiectare sunt relativ rapide și simple. Dacă conducta este proiectată să funcționeze sub presiune, este recomandată o îmbinare sudată.

Executarea conexiunilor detașabile

Deoarece conductele de canalizare nu au presiune, conexiunile lor sunt subreprezentate comparativ cu instalațiile sanitare. Ele sunt împărțite în:

• prize, în care capătul neted al unei conducte duce la mufa unui alt element structural. Etanșeitatea conexiunii este asigurată de manșoane de silicon sau cauciuc cu proprietăți elastice;
• fitinguri care conectează cele două capete ale conductelor cu un racord special, numit montaj.

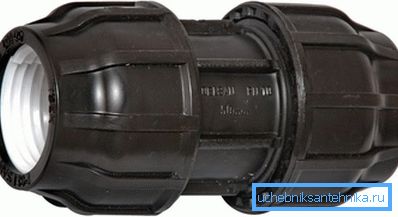

Conexiune de cuplare

Cuplajele îmbinate din polietilenă utilizând metoda de extrudare sunt utilizate pe scară largă în conducte. Cu ajutorul îmbinărilor de îmbinare, capetele țevilor pot fi conectate rapid, fiabil și fără echipament inutil.

Această metodă de conectare are următoarele avantaje:

• rezistență ridicată la stres mecanic și la temperaturi extreme;
• fiabilitatea fixării și durabilității conductelor;
• un domeniu larg de utilizare. Acest tip de conectare este utilizat atunci când echipamentele de conducte sunt practic de cele mai diverse scopuri;
• costul scăzut al armăturilor din polietilenă.

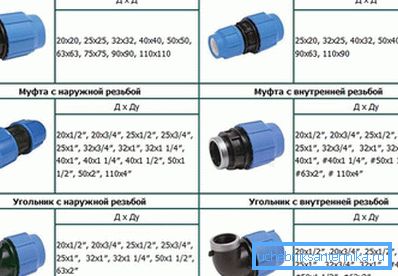

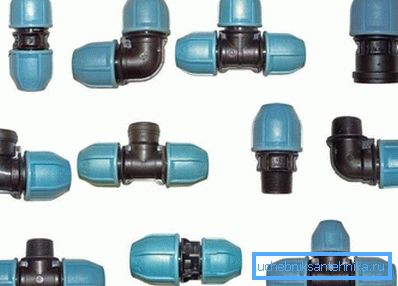

Pentru instalarea conductelor se folosesc următoarele tipuri de cuplaje:

• Cuplaje de compresie care sunt disponibile cu filete interne și externe. Astfel de elemente de legătură sunt utilizate pentru instalarea sistemelor de alimentare cu apă și gaz.
• Cuplajele, care sunt cele mai simple, conectează capetele conductelor cu aceleași diametre.
• Reducerea manșoanelor care sunt tranzitorii la atașarea elementelor de conducte cu diametre diferite.

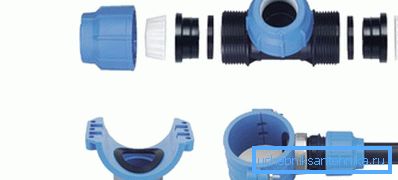

Componente de compresie

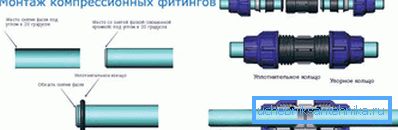

Cu ajutorul fitingurilor de compresie, conectarea conductelor de polietilenă este destul de ușoară. Această montare este efectuată în următoarea ordine:

• Fitingul este dezasamblat cu o piuliță de înșurubare.
• Capătul țevii este pregătit pentru îmbinare, și anume: contaminanții sunt îndepărtați, șurubul este îndepărtat în diametru, pentru care se utilizează un tăietor conic sau un cuțit de construcție ascuțit.
• Pe marcajul de conductă se află adâncimea intrării țevii în fiting.
• Înainte de a împinge tubul în fiting, pentru a facilita acest lucru, este frecat cu un lubrifiant siliconic sau un săpun obișnuit umed.
• După ce țeavă a fost forțată în fitinguri la adâncimea dorită, piulița de legătură este strânsă înapoi.

Sfat! Piulița trebuie strânsă numai cu mâinile, ca atunci când utilizați o cheie, puteți să o exagerați.

Executarea conexiunilor permanente

La instalarea conductelor de presiune, îmbinările sudate dintr-o singură piesă sunt cele mai acceptabile. Este ușor să le montați și această operațiune nu necesită o calificare specială.

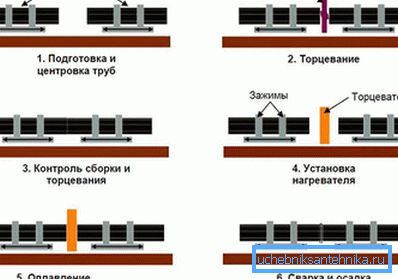

Butt Welding

Acum hai să vorbim despre conectarea țevilor HDPE folosind sudură la cap. Pentru a face acest lucru, trebuie să achiziționați un fier de lipit special utilizat la lucrul cu țevi de plastic. Deoarece costă puțini bani, nu necesită cheltuieli financiare semnificative - meșteșugarii profesioniști vor costa mult mai mult. Lucrările se desfășoară în următoarea ordine:

• în lamele de prindere ale mașinii de sudat, capetele conductelor sunt fixe, care vor fi sudate, iar alinierea va fi efectuată;
• suprafețele sunt încălzite până la topirea inițială;
• fierul de lipit este îndepărtat și suprafețele topite sunt comprimate între ele;
• Apoi urmează răcirea naturală a cusăturii formate.

Sudura prin sudura electrica

Această metodă nu este mult mai complicată decât cea anterioară, dar necesită utilizarea unor cuple speciale cu bobine electrice inserate care încălzesc celula atunci când se aplică tensiunea. Ca rezultat, elementele de îmbinare sunt sudate pe suprafața cuplajului. Pentru ca procesul de sudare să funcționeze normal, aveți nevoie de:

• pre-stripeți capetele țevilor sudate,
• asigură starea statică a părților articulației în timpul sudării.

Avantajul acestei metode de conectare este simplitatea muncii efectuate. Tangible minus - costul ridicat al cuplajelor electrice. Dacă planificați un număr mare de conexiuni, este mai bine să utilizați sudarea prin rezistență.

Racordarea cu țevi metalice

Pentru conectarea țevilor din polietilenă și metal, utilizați două metode de conectare:

• Racorduri filetate pentru țevi cu diametru mic. În acest caz, trebuie să cumpărați fitinguri speciale, care, pe de o parte, ar trebui să aibă filete filetate pentru îmbinarea cu o țeavă de metal, pe de altă parte, un cuplu perfect de netezire pentru fixarea cu țeavă HDPE.
• Racord flanșă pentru țevi cu diametru mare. În acest caz, manșoanele cu flanșă sunt sudate pe conductele de polietilenă, ceea ce face posibilă utilizarea unei flanșe suplimentare pe suprafața sa, care este strânsă la flanșa țevii metalice cu ajutorul știfturilor și a piulițelor.

Pentru a alege conexiunea corectă, trebuie să compari toate avantajele și dezavantajele fiecăruia, să urmăriți un videoclip despre conectarea țevilor din HDPE, să faceți o încercare de încercare și să începeți lucrarea principală.

video

Din acest videoclip veți afla cum să instalați cuplajul de compresie:
