Cum se conectează conductele metalice

În prezent, cea mai importantă parte a pieței construcțiilor este ocupată de țevi metalice din plastic. Popularitatea lor se datorează rezistenței, flexibilității, rezistenței la temperaturi de până la 110 ° C, rezistenței la coroziune și vitezei de instalare.

În plus, sunt capabili pe cheltuiala corpului armat și a suprafeței interioare netede să treacă fluxuri mari de apă cu pierderi minime de eficiență. Conducta metal-plastic este o structură multi-strat constând în interiorul unui strat de polietilenă, acoperit cu film de aluminiu de sus, precum și un strat exterior plastic. Straturile sunt lipite împreună cu un adeziv special.

Datorită rezistenței la rugină, nu se formează depuneri în interiorul conductei, astfel încât conductele pot fi utilizate pentru ape reziduale, încălzire, încălzire prin pardoseală și alimentare cu apă. Pe autostrăzi nu sunt utilizate datorită faptului că nu suporta presiuni și temperaturi ridicate. Durata lor de viață este de până la 35 de ani.

Dacă comparăm aceste țevi cu țevi din alte materiale, atunci ele nu au egalitate în ceea ce privește costul și calitatea materialului, dacă luăm limitele intervalelor permise la care are loc operația. Majoritatea oamenilor nu știu cum să conecteze aceste materiale, așa că vă vom spune cum să conectați țevi metalice din plastic.

Modalități de îmbinare a țevilor din metal

Conductoarele din plastic și plastic sunt conectate prin intermediul compresoarelor și al preselor.

Componente de compresie

Componentele de compresie sunt filetate. O piuliță este înșurubată pe o parte și tubul este fixat în interior cu un inel de compresie.

Când strângeți piulița cu o cheie, țevul este apăsat pe manșonul de presare și apăsat în duză. Aceasta creează o conexiune fiabilă. Materialul pentru montare este din alamă. Fitingurile sunt marcate pe diametrul exterior și pe tipul de fir.

Sfat! Avantajul acestei conexiuni îl reprezintă capacitatea de a conecta țevile fără utilizarea de instrumente și echipamente speciale.

În plus, este posibilă dezmembrarea conexiunii fără a distruge fitingul, dar în practică acest lucru nu este întotdeauna posibil datorită ruperii inelului de compresie. În ciuda acestei legături, rămâne fiabilă și strânsă.

Instalarea fitingurilor de compresie la racordarea țevilor din plastic-metal nu cauzează probleme, deoarece ele pot fi conectate atât în ​​colector, cât și sub forma unei legături. Tehnologia de conectare constă în următorii pași:

• Țevile care necesită racordări trebuie așezate la o distanță de cel puțin 100 mm, trebuie curățate de murdărie, iar șanțul intern trebuie îndepărtat cu aproximativ 1 mm, în funcție de grosimea peretelui.
• O piuliță de țeavă și un inel de compresie sunt introduse pe conductă.
• Strângeți piulița până când țevile intră în marginea duzelor. În acest caz, piulița nu trebuie să treacă prin fir cu efort. Dacă este necesar să faci un efort în stadiul inițial, înseamnă că piulița merge prost în lungul firului. Pentru a nu răsuci firul, trebuie să scoateți piulița și să o repuneți din nou.

• Cu ajutorul cheilor, piulița este în cele din urmă trasă în jos cu 1-2 rotații, astfel încât mai există încă două rotiri ale firului. În același timp, nu merită depuse eforturi excesive, deoarece a fost atinsă atenuarea necesară.

Sfat! Dacă este necesar, așezarea țevilor în încăperi neîncălzite, pentru a preveni sedimentarea condensului pe ele, se întinde pe tuburi din polietilenă ondulată care sunt înfășurate cu bandă.

Dispozitive de fixare

Aparatele de presare sau nadvizhny sunt o fiting cu o conexiune filetată, pe de o parte, iar pe de altă parte - manșon crimp, purtat pe inelul de etanșare cu o garnitură dielectrică.

Sfat! O astfel de conexiune este sigilată, astfel încât poate fi utilizată la instalarea țevilor interioare, dar nu este pliabilă.

În plus, se utilizează o cantitate mică de armare. Conexiunea se realizează în felul următor:

• Lungimea necesară a conductei este întreruptă.
• Partea îmbinată este procesată de un calibrator, care taie șanțul intern și corectează forma rotunjită a țevii, ruptă datorită tăierii.

• Țeava este strânsă pe piesa de fixare cu inele de etanșare a garniturii care împiedică rugina.
• Cuplajul este îndoit folosind clește de prindere specială.
• Ca urmare, pe ambreiaj se formează inele proeminente proeminente, iar metalul are o cotă arcuită datorită deformării.

Racordarea cu țevi metalice

Aceste tipuri de conexiuni se întâlnesc cel mai adesea atunci când se conectează țevile vechi cu cele noi în timpul reparațiilor sau înlocuirii planificate. Direct, ele nu pot fi combinate, deoarece materialele sunt diferite și au coeficienți diferiți de expansiune și rezistență. Prin urmare, este necesar să se aplice diferite tipuri de elemente care să permită conectarea țevilor din metal-plastic cu cele metalice.

Există mai multe tipuri de astfel de compuși:

1. Cu filet. Este cel mai convenabil pentru că este pliabil. Aplicabil în conducte în care este necesară controlul stării conexiunii.
2. Muff. Este proiectat pentru diferite diametre ale țevilor și este, de asemenea, pliabil. Este similar cu armăturile de presare, cu excepția faptului că pe o parte există o piuliță de compresie pentru atașarea unei țevi din metal plastic, iar pe cealaltă parte există o fixare cu filet sau cu flanșă.

Racordarea cu țevi din polipropilenă și PVC

Pentru a conecta o țeavă metal-plastic cu o țeavă de polipropilenă, este necesar să folosiți îmbinările de compresie de fixare descrise mai sus, precum și conexiunile de același tip pentru cel de al doilea material de țeavă. O piuliță de etanșare este pusă pe conducta de polipropilenă, apoi un inel și o inserție specială a țevii, care îndeplinește funcția de întărire a țevii. Împiedică deformarea și, prin urmare, pierderea etanșeității conexiunii la strângerea piuliței.

Furtunurile din PVC sunt conectate la metal-plastic cu o flanșă, iar conducta cu o flanșă este conectată printr-o metodă adezivă. Acest lucru vă permite să faceți conexiunea sigură și capabilă să reziste încărcărilor de până la 10 Atm. Tehnologia lipirii adezive este după cum urmează:

1. Capătul țevii este tăiat și curățat, care este apoi tratat cu un compus degresant.
2. Fața este înlăturată, ceea ce permite o conexiune fiabilă.

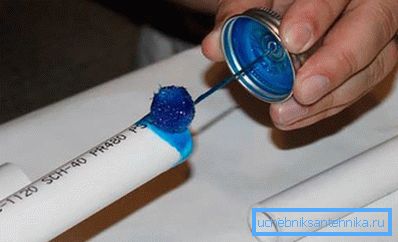

3. Aplicați un strat subțire și uniform de lipici la exteriorul țevii.
4. Dacă este necesar, adezivul trebuie aplicat pe suprafața flanșei dacă diametrele diferă cu câțiva mm.
5. Țeava este introdusă în fiting și rotită cu un sfert de rotație pentru a distribui uniform stratul adeziv.
6. Fitingul și conducta sunt fixate timp de câteva minute până când setul de clei se fixează.
7. Reziduurile de adeziv care ies de aici trebuie eliminate.
8. După 10-15 minute, conexiunea este pregătită pentru funcționare.

Îmbinarea țevilor din metal-plastic cu propriile mâini nu ar trebui să fie o problemă particulară, deoarece astăzi există un număr foarte mare de tipuri diferite de conexiuni nu numai pentru materiale omogene, ci și pentru proprietăți și condiții de funcționare foarte diferite. În plus, cele mai multe dintre ele nu necesită utilizarea de unelte speciale, care extinde foarte mult posibilitățile de instalare a acestora.
