Cum se detectează scurgeri în instalațiile sanitare din

Apa joacă un rol important în viața umană. Alimentarea cu apă, la rândul său, îndeplinește funcția principală de a transporta apa de la sursă la consumator. Pentru construirea unui sistem de alimentare cu apă, au fost utilizate țevi din metal sau din fontă. În zilele noastre, am înlocuit deja conductele de apă la care suntem obișnuiți, au apărut noi modele îmbunătățite de țevi din plastic. Consumatorul este dotat cu o mare varietate de conducte de apă din plastic, care diferă nu numai în diametru, ci și în ceea ce privește instalarea. Și, deși o țeavă din plastic are o durată de viață mai mare decât o țeavă de metal, există încă situații în care se pare că curg.

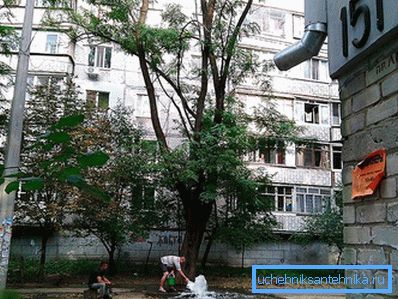

Pierderile de apă vor trebui cu siguranță să fie găsite și rezolvate. La urma urmei, în plus față de daunele materiale, presiunea în autostradă este de asemenea redusă. Acest factor agravează procesul de livrare a apei către consumator. În instalațiile metalice, s-a căutat scurgeri utilizând un generator de semnale. A fost conectat la un metal principal și a fost trimis un semnal special, care a luat receptorul de la suprafață. Este imposibil să transmiteți un astfel de semnal printr-o țeavă de plastic. Dar totuși, există metode pentru a găsi scurgeri. Pentru a afla cum se detectează scurgeri în instalațiile sanitare din plastic, să ne uităm la unele dintre ele.

Metode de detectare a scurgerilor de apă

1. Prima metodă se bazează pe utilizarea microfoanelor sensibile. Atunci când se formează o fisură în conducta de apă, apa sub influența presiunii înalte se scurge, creând un fel de zgomot. Scurgerile de apă pe o instalație metalică creează un sunet de înaltă frecvență. Și pe instalațiile sanitare din plastic creează un sunet de joasă frecvență. Cu ajutorul acestor microfoane, care sunt reglate la frecvențe diferite, sunetele sunt captate de la sol, indicând localizarea unei scurgeri de apă.
2. A doua metodă se bazează pe corelarea zgomotului. Acest tip de căutare electronică este efectuat utilizând un detector de pierderi de corelație. Două microfoane sunt montate la două puncte în alimentarea cu apă și transmit frecvența zgomotului la dispozitiv. Folosind programul, aparatul procesează datele de la microfoane și calculează sunetul de vârf de ambele părți. Acest sunet indică localizarea scurgerii de apă.
3. A treia metodă se bazează pe umplerea unei secțiuni de conducte cu un gaz sigur. În principiu, este un amestec de 95% azot și 5% hidrogen. Datorită numărului mic de molecule de hidrogen, gazele scapă de fisurile formate în conductă. Ele trec prin straturi de sol. Ele pot pătrunde în asfalt și chiar în beton. La suprafață, acest gaz este capturat de senzori speciali care indică locul de scurgere a apei.
4. A patra metodă de căutare poate fi numită mecanică. Aceasta constă în măsurarea secțiunii conductei cu presiune. Se ia o secțiune separată a sursei de alimentare cu apă și pernele speciale sunt introduse de-a lungul conductei pe ambele părți. Se umflă și sigilează complet tubul. Presiunea de aer este injectată în secțiunea sigilată a țevii și se măsoară după o anumită perioadă de timp. Dacă presiunea rămâne neschimbată, înseamnă că nu există scurgeri de apă în această zonă. Ei bine, dacă presiunea scade, atunci căutarea se face în direcția cea bună. Apoi, perna se mișcă de-a lungul țevii, iar din nou presiunea este pompată. Această procedură se realizează până când se identifică un punct de scurgere a apei.

Având în vedere cele patru metode de detectare a scurgerilor în conductele de apă din plastic, putem distinge a doua metodă. Ea se bazează pe o abordare științifică și este folosită mai mult în practică. Asa ca sa ne uitam putin la ceea ce este.

Corelația zgomotului

Apa care iese din gaura de scurgere creează zgomot. Este însoțită de semnale de vibrație și acustice distribuite pe o mare parte a apeductului. În apropierea scurgerii, acest semnal se extinde la sol. Caracteristicile semnalului sunt influențate de presiunea apei furnizate, diametrul și grosimea pereților conductei, mărimea scurgerii apei și materialul din care este realizată conducta.

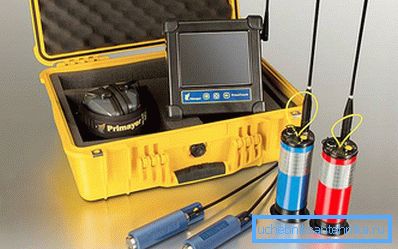

Detectoarele de scurgere pentru corelație sunt utilizate pentru a analiza aceste semnale. Semnalul este măsurat printr-un hidrofon și un accelerometru, iar după conversie, el este alimentat la detectorul de scurgeri pentru analiză. Principiul de funcționare al detectorului de scurgere constă în corelarea semnalelor primite de la doi senzori instalați la două margini ale sistemului de alimentare cu apă. Dacă în această zonă există scurgeri de apă, în zona histogramei se creează un vârf stabil.

Pe baza datelor prelucrate, se calculează scurgerea exactă de la primul senzor. Se calculează după formula: L₁= (D-vt _întârziere) / 2.

• L₁ - distanța de la primul senzor la scurgeri în alimentarea cu apă;
• D este distanța totală dintre doi senzori instalați la cele două margini ale secției de alimentare cu apă;
• v este viteza de propagare a sunetului prin sistemul de alimentare cu apă;
• T _întârziere - timpul de întârziere calculat pe baza semnalelor de corelare reciprocă.

Precizia calculului locului de scurgere a apei depinde de tipul de senzori, locația lor corectă de instalare și prelucrarea exactă a semnalului.

video

Acest videoclip demonstrează modul în care funcționează un sistem de detectare a scurgerilor de rețea:
